西门子fb的inout接口怎么用

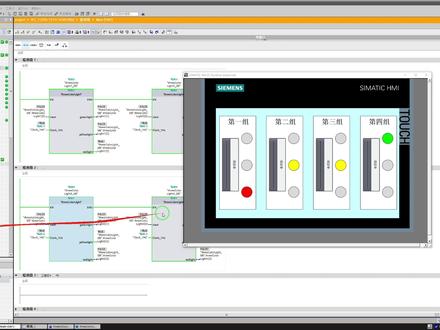

针对于西门子的 f b 函数块，有这么几种接口类型，第一种是 input， 就是这个 fb 他读取的数据啊，他不能对这个数据进行写入，就像我们人看到的东西是我们采集到的一样。 fb 采集音 pro 接口的数据啊，但不能对这个变量进行写入。 alt put 呢，是输出，是这个 f b 的程序处理之后输出出去的变量，就像我们人呼出去的气，或者我们人用力打出去的一拳这个力一样啊，这是我们输出的。 in alt， 就是针对于这个接口，我们既可以读取也可以写入，比如像声音啊， 我们又既可以采集声音，又可以说话输出声音啊，这是类似于音。 alt 就是我们既能读取又能输出。 这个 static 是静态变声的意思，就是存储在这个 f b 中的数据 啊，在外部没有相应的接口。我们看这里面啊，没有相应的接口，只有 in alt 和 in alt 这三种类型的外面有接口。 static 是没有这个外部接口的啊，它是完全是自己内部用的数据。 然后 tamp 呢， tamp 也是自己用的内部的数据。不同的是， tamp 只保持一个扫描周期啊，他只在程序的一个周期内有效，就每一个周期都会给他重新进行 写入啊。大家只要知道 static 是静态变量持续的保持的，它是自己能保持上一个循环的状态的。 tamp 呢，是只保持只在当前循环保持它的状态，到下一个 prc 扫描周期，它就不保持这个状态了。 constant 就是常亮，它的主要特点是在程序运行过程中啊，不会被更改。如果视频对大家有帮助，请大家多多点赞、评论、转发、关注、支持，这样我才能有更多的精力投入到视频中来，谢谢！

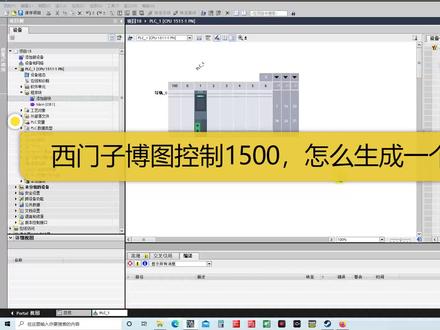

大家好啊，欢迎收看本期课程，这节呢我们讲一下薄涂啊，怎么添加 fb 块， fc 块啊，那么这个 fb 块 fc 块呢，是我们用薄涂软件啊，呃， 当然不能说必备啊，但是肯定你要用的啊，因为很多时候呢，我们需要做一些自己的子程序啊，或者是我们做一些这个常用的功能块啊，比如说气缸控制块啊，比如说 模拟量这个控制块，那么我们当编好控制块之后呢，我们直接调用就可以了啊，这个就是我们的 fb 和 fc 啊，那么他俩区别呢？ fb 啊，有存储啊，有背景数据块，也就是他有存储区域，可以存储他的变量，而 fc 块呢，没有存储区，那他只 只能是你运行他，他就执行，你不运行他，他就呃清零啊，相当于就是没有存储啊，这样呢，我们直接啊再添加新块，这里面点击 fb 或者 fc 块啊就可以了，然后块的名称呢，你随便命名啊，可以中文英文的等等都可以。 然后语言这里啊，他支持很多种语言啊，我这个工程是幺五零零工程啊，他支持呃， t 型图啊，功能块啊， sot l 啊等等啊，以及 什么这个呃顺序顺序控制这个啊，那么我们如果七幺二零零呢，他只支持个别的，他不支全支持的啊，就说我们选 fc 块和 fp 块，一般来说呢，都用到的是 scr 语言啊，因为这个语言呢，相对 来说比梯形块要方便啊，做的呃功能啊，也呃，写通过这个 icr 语言的写出的块呢，也 更加简洁啊，如果用题型图啊，也可以做啊，不是不可以啊，就是说都可以啊，就是说实现同样的功能，不管是用题型图来说，还是 s r 语言来说都可以啊，那么这里呢，我们选择 icr 语言，然后呢块的名称呢，我们， 呃就不改了啊，就叫块一啊，块一，然后点确定，确定之后我们在这个 f 一块就生成了， 那么生成 f 一块之后，我们如果说想运行这个 f 一块，我们必须呢在 ob 块中调用啊，在 ob 块中，通常我们都在 obe 中调用，因为这个默认的就 是我们的呃，一个主程序啊，如果不调用他 fb 块是不可以执行的啊，大家注意了，就说我们这个 fb 块必须调用之后他才能执行，不 调用他不能执行。我们调用之后，因为我现在 lb 块中啊，什么也没添加，所以呢他就有个小方块啊，叫做块一啊，他同时生成一个背景数据啊，背景数据快一 db， 这个背景数据呢，就是我们用来存储 f 一块数据中的一个存储区啊，现在存储区啊，这样调用完之后呢，我们因为我们是在 obe 中调用的，他就可以执行了啊，随着 obe 执行扫描执行啊，那么 通常呢，我们看别人的块写的时候啊，都有输入点，输出点，那么这个输入输出是怎么添加的呢？大家看啊，现在呢，我这 是表格是输入啊，那么这个块啊有很多选项啊，大家看块的数据区啊，很多选项有音铺他音铺他指的是输入区， out 铺头呢，指的是输出区啊，因 out 呢，指的是输入输出啊，死死的，死的太可什么的，这怎么读啊，不会啊，是静态变亮啊，就是可以存储的啊，然后这个太木分是临时变亮啊，临时变亮啊，这 静态变亮呢，是存储的背景数据区中的，他这个数值呢可以永久保存的啊，就是说不管是你执不执行这个块，我数据都保存，而临时存储呢，太木的这个数据区啊，只在运行的时候有效啊，除了运行之外他不再保存这个 数据啊。那么我如果说我想在你的这个 db 块中啊添添加管脚，那么我这里呢就在哪里添加呢？在启动和输入和输出中添加，比如说我就做个起跑屏啊，启动啊，然后这是 数据类型呢，选择布尔行，然后再加个停止啊停止啊这是呃启动停止啊，然后呢我输出这里呢再添加一个啊，添加一个这个输出 啊输出。这样呢，我们再看这个哦哦，块啊，他变成红色了，红色，因为我们改了他的数据类型了啊，改的，改了数据类型之后呢，他可这个块啊调用的块和你现在的 块他，呃就是不一致的啊，不一致的，所以呢这时候他就变成红色的，然后呢我们这个 右键啊，右键更新块吊用啊更新块吊用，更新完之后呢，大家看啊，左边的呢是现有的，右边的呢是新的啊，然后呢他就会出现刚才我们在这个，呃块中啊，块中这个 加的变量啊，启动停止，这是音铺。他输入啊，输入呢是在左边啊，输入是在左边啊，输出呢是在右边啊，输出是在右边啊，这两个就可以呃 在这里显示了啊显示了啊，然后呢我们如果说想外部调用这个 ob 一块，那么启动停止啊，你必须指定 一定的变量啊，比如说 m 二点零是启动啊， m 二点一是停止啊，然后 q 零点零是输出啊，这样我们在管角中调用调用片系中的数据， 这样我们一旦按启动啊，那么启动这个呃位啊，如果按停止呢？停止啊，如果然后呢？输出，我们根据程序呢，就可以 停止输出了啊，然后大家注意啊，这里还有个音 out 啊，我们知道输入是音啊，输出是 out， 那么音 out 是什么呢？就是音 out 呀，是可读可写的啊，就正常来说呢，我们这个输入啊， 只读啊，输入是只读的，你不可以写啊，输出呢，是只可以写入啊，不可读的，大家记住了啊，就说 输入输出啊，他的属性啊，输入是只读的啊，不可以改变输入的状态，就说我想通过这个块改变 m 二点零这个状态是不可以的，只能通过外部的一 些控制啊，比如说用触摸屏，或者用外部的输送程序来控制 m 二点零啊，或者 out， 你不能通过这块本身来执行啊，或 out 啊，比如说我这样写啊，启动 启动啊，等于一 等于一啊，这个写法是错误的啊，这个写法是错误的，大家看现在他，他下边有一条黄线 啊，这个写法是错误的啊，因为他是输入啊，输入变量，输入变量呢，只能是读，不能写啊，不能改变输入时候我通过这个块来改变输入状态，这是不可以的啊，同样呢，输出呢，你不可以 读啊，不可以读啊，比如说我 f 输出， f 输出，如果输 输出触，那么我们再加个输出等于零， nd f 啊， 你这样写啊，虽然他 语法不报错啊，但实际他是会报警，报报报警的，报警的啊，就说可这个输出呢，只能读，只能写，不能读，输入呢？只能读，不能写，不能改变他的状态。 如果说我想改变输入的状态啊，如果我想改变输入状态，比如说我，我想通过这个块改变启动的状态，那么我把启动啊要做成什么呢？因 out 类型啊，因 out 类型，比如说我再添加一个复位啊，复位， 添加个复位啊，那么复位呢？我，我在这个块吊用中啊，又出左侧又出现了一个新的关角 啊，那这个复位呢？现在呢，我们就可以可以既读又写啊，复位就可以读写啊，大家看，我把这个复位，假如说给他复制为 一，那么他就不会报警了，不会报警了啊，这个就说明就说我这个因 out 这个状态啊，是可读可写的，可以通过块来改变状态，而且 这个启动停止，这两个是不可以通过块改变状态的，改变状态的。还有一点呢，就是我们这个块啊，启动停止啊，我们不一定是一个条件啊，我们可能说 好几个条件串联起来，然后才构成启动啊，那这时候呢，我们可以怎么做呢？我可以直接点击这个长开触点，那么这个管角就变成触点了，然后呢，我再加 加个触点，再加触点啊，可以加很多个触点啊，然后呢这几个触点并串联一起才构成启动信号啊，启动信号，但是大家要注意呢，这个音奥，他这个数据类型啊，是不可以转换成触点的，他只能有一个为， 为什么呢？因为因 out 这个类型呢，可可写入的就可改变他的状态，如果你前面是三个触点或者两个触点，那么他不知道我要改变哪个触点的状态啊。所以呢，你即使在因奥特中点击这个触点啊，点击触点，他也是改变 不能转换成触点的啊，不能转换成触点的啊，大家注意啊，这个呢，就是我们 lb 块啊，一个简单的一个使用方法啊。使用方法啊，就是说首先第一步你要添加这个输入输出啊，如果说 你想可以改变这个输入点的状态的情况，那么你要设置成音 out 类型啊，其他的如果不想改变，那么你就默认的输入点和输出点就可以了啊，那今天课就讲这么多啊，谢谢大家。

大家好，我是复工，今天呢给大家去分享一下三菱 plc 如何配置实现商务机通信，需要同学呢可以点赞收藏一下。 首先三零和新闻词不一样，新闻词有一个默认的端口号，幺零二三零 plc 的端口号呢，需要手动配置，我们这里呢以 fx 五右 plc 为例，我们这里找到模块参数，以台网端口双击打开， 下方有一个对向连接配置，我们点开之后，大家可以看到这样的界面，默认呢是没有任何连接的，我们如果想要去增加一个连接的话呢，我们通过右边的以太网设备，这里大家可以找到三年的默认呢，可以走 slmp 这样的个协议，这个呢就是我们三年的 mc 协议， 然后这你可以拉进来。之后呢，这个地方呢需要给大家填一个端口号，这个端口号呢可以随便去填，比如说呢，我给你填个四零九六，然后如果你想再增加一个连接的话呢，我们得再去 添加一个连接进来，然后再给他再去分配个端口号，这每一个端口号呢只支持一个连接。同时呢，如果我们想走摸大 ttb 的话呢，我可以给他拖一个摸子八字 ttb 的连接设备，那进来默认呢会给我分配。五零大端口设置好之后呢，我们这里呢点击反应设置并关闭，关闭之后呢，这里一定要点击一下应用， 点击应用之后呢，这时候把程序给他重新下载一下，下载完成之后一个非常关键的步骤就是一定要重启 啊，重启之后呢就可以呢正常进行通讯了，比如说这里呢，我们怎么验证通讯成功呢？我们可以可以什么用网络小助手去连接他这里我连接四零九六端口，他就可以连接的上，连接四零九五呢，他就连接不上， 因为呢四进九五这段口号呢，它是没有开放的。好吧，那么今天就跟大家分享到这里啊，感谢大家一个点赞收藏，看完点个赞呗。

大家好，今天呢，我继续给大家介绍幺二零 plc 的 fc， fb 的用途。上一个视频给大家介绍了 fc 和 fb 的基本概念，是吧？接下来我看一下这个 fc 和 fb 主要用于什么功能， 这个是他的概念，我们先不看，先看一下生活中的实力啊，这个呢是一个房屋租赁合同对吧？这个我们生活中会经常遇到，当我们有租房需求的时候，来到中介对吧？中介呢，会给我们提供一个合同的范本， 是吧？然后出租方和你啊坐在一起，把这个范本哎，填写一下双方的啊，姓名啊，身份证号，然后一些具体的信息， 包括性啊这些东西，对吧？空白的地方填好，填好了之后，那么这个合同是不就生效了，哎，他就生效了，对不对？同理的另外一个人啊，也来租房， 跟房主又签了一份合同啊，以此类推，哎，根据这个合同范本呢，可以签 n 个合同，相当于把这个合同范本给实力化，哎，赋予了每一份合同法律意义，对不对？ 那么大家想，如果说没有这个合同范围啊，这里没有对不对？你要租房的时候，你要跟这个哎出租的人一起写这个合同，对吧？双方对其中 用了一些条款啊，不满意，修修改改，是不是啊？那么这种情况下效率就很低了，有可能哎，你一天都完成不了这样一份合同啊，如果是很多人的话啊，你每次写一个合同，也不符合我们生活的一些常识，对吧？那么 这个合同范本大家看有哪些内容啊？是不是很多都是共性的东西，对吧？这些都是共性的东西， 有差异的是什么呢？就是双方这些填写的信息是不一样的，对不对？ 也就说空白的地方，这个合同范本呢，就相当于我们用 plc 开发的 标准 fb 或者 fc 快，哎，我们把大部分的内容写到这个程序里，然后留一些外部的接口， 对吧？这些空白的地方都是外部的接口，对不对？那么每次签合同的时候，只要相关的人来简单的填写一下信息，就完成了这个合同，对吧？效率是不是很高啊？ 那么再看一下他的概念啊，他的概念就是重复的工作标准化， 对吧？我举个例子来说，如果我们有十台电机，对吧？这十台电机就要起跑停。我们没有讲这个 fc 和 fb 之前 啊，我可以在那个主程序里写十遍程序啊，很累，你复制粘贴，然后修改他的地址，对不对啊？而学了这个 fc 和 fb 之后呢，我们就可以只写一个程序， 写一个标准的起跑题，然后呢，十次调用这一个程序啊，一二三，哎，都是调用这个标准的起跑听程序，只是调用的时候呢，分配给这个起跑听程序不同的地址 啊，他们两者最终实现的效果是一样的，不过这个明显的代码的执行效率要比你写十台七宝亭的要高的多，哎，这个就是 和 fb 的一个主要的用途，用于写一些标准化的程序啊，每次调用的时候，大家看生成一个实力，生成一个实力对象是什么意思呢？相当于，哎，我们这个具体的合同了， 哎，对吧？他单独的个范本是没有什么法律作用的，对不对？你签了合同之后啊，才会有作用，哎，这个就是 这个实力的概念啊。当然了，你写好这个程序肯定要提供接口，对不对？这个接口就是我们 这些空白处需要填写的内容，对吧？那这样做好了之后呢，你的效率就高起来了 啊，有可能第一次编写这个范本的时候，你考虑的啊方方面面的东西比较多，但是说你把这个程序开发好之后，就剩下的工作就是反复的调用，分配相应的地址就可以了。 好了，这个就是 fb 和 fc 的基本用途，先给大家介绍到这里，感谢大家的观看。

同学们，如果你学会了新奔子 p 小 c， 就能很快的学习三零 p 小 c， 因为来说的话，他们有很多指定是相似的，比如这个加法指定在新奔子里面叫 add， 三零里面也叫 add， 只是他们在执行的过程中， 西门子是将硬一加上硬二，也就是说这样加结果呢放到 out 头去，而三零呢，是将我们的原子一加上原子二，结果呢送到中指中去。这个功能指定大家学会了吗？如果你想学好皮草十一联系我吧。
