前面分享了创建板材库的方法，那板材库创建好了不会掉用，不是白瞎吗？今天分享一下如何调用板材库，选择板材和夹钳设置，今天就不在这里修改尺寸了， 左键单击这个选择板材材质，这里选择需要的材料厚度，这里是干嘛的？还需要我狡辩吗？对应材料的厚度和尺寸就出来了，选择需要的尺寸，点击确定， 再次确定。从板材库调用单张板材，这就好了，但我觉得单张板材还不如直接改尺寸，快。接下来看下自动嵌套调用板材裤的方法， 节约时间。零件我已经提前导入了，不清楚的看下之前的视频，多个零件一个个修改信息就显得不理智了，那么就选择全部信息方向就是排版时能旋转多少度，根据零件实际情况选择间距，选择零件间距不清楚原因的看修改零件信息的 那期视频。材料类型和厚度跟前面单张板材的选择方法是一样的，这时候并没有出现板材列表，不要急，先点确定， 选择这个连续欠套工具，使用数据库中的板材尺寸，这里打上钩，欠套方案选择这个最合适， 这个是全选尺寸，不勾选就是取消全选，这里也可以取消掉某些不想用的单个板材尺寸。 设置好之后，单击确定，这就开始调用板材库中的板材，开始嵌套了，可以看到已经有不同尺寸的子线套产生。

今天分享一下板材库的添加方法，输出程序后面的这个紫色图标就是添加板材工具，双击打开，这个是板材预览，其实没啥用，这里是材料预设，根据你的情况选择就行，这是板材厚度 关键的来了，这里添加板材的尺寸，这里直接输入常用的板材尺寸就好了， 在这后面输入板材的数量，不想看到这个预览窗口，可以点这里关闭。 刚刚设置了厚度二点五的铝板，其他的厚度并不需要，再重新输入， 直接复制就好。先切换到二点五厚的铝板，点击这里的新建或复制弹出的窗口，询问 把二点五的尺寸复制到哪里。这里可以在编辑框里直接输入一个新的厚度，我输入的三，这里就出现了厚度为三的铝板，并且尺寸也一定复制过来了。除了直接输入，也可以在列表里选择板材厚度， 同样的尺寸也是直接就复制过来了，你学会了吗？

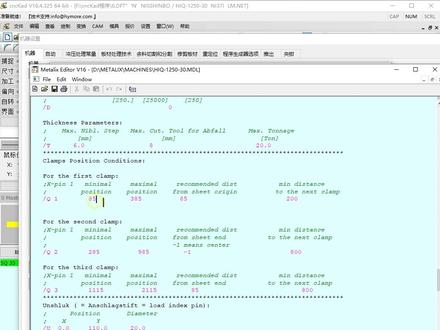

今天分享一下安装好软件之后机器的设置，选择上面的机器设置，再次选择这里的机器设置， 在这里选中你要修改的机器，在机器文件这里选择后缀名为 mdl 的文件，在这里主要修改机器形成和夹线位置，点击编辑往下翻。 这个是夹钳数量，这个是夹钳夹板材那部分的尺寸可以拿卡尺量出来。 x 是横向大小， y 是夹钳开口深度，接着往下看。 q 一是第一个夹钳，这个是离远点最小距离， 这是离远点最大距离， 这个是默认离人脸距离，这个一般不需要改，这个是到下一个夹紧的最小间距。 q r q 三这些都一样的意思，可以自己良好输进去。正确的是这机器属性能提高不少的编程效率。这是机器工位能加工的 x 轴范围， 这是歪轴范围。因为转塔的工位有几圈，所以歪轴方向能加工的范围就有好几个。 这是禁止速度，模具越大，速度就应该越慢， 后面的宝石默认就行，这个先关掉。 找到这个后缀名为 t 二 t 的文件，点击编辑 这里的一二三四分别代表的 abcd 四种工位，这是模具最小尺寸，俺也不知道为什么还有个最小尺寸，这是模具最大尺寸，也就是说在这种工位上，你最大只能安装这么大的模具。 这是模具假死区，如果不知道啥意思，就把查看里的显示模具假死区打开， 这是夹钳 x 轴方向保护区，这是 y 轴方向保护区。无惧甲死区，进入这个保护范围，生成加工程序的时候就会提示你是否进行二次定位，以避开甲死区。其他设置以后再慢慢分享，记得双击加关注哦！

今天分享两种把零件导入到 cnck 自动嵌套软件哦，特纳斯里面的方法，这是板材设置过大，自动排版的两个零件，先把板材改一下，点板材等于零件就行。 找到菜单栏文件下面的输出到自动嵌套，这种方法一次只能导入一个零件，并且数量默认为一。修改零件数量的方法，后面会继续分享的。 接下来分享一下一次性导入多个零件的方法。选择新件子件套，或者选择菜单栏上面的文件，新的创建新订单也可以。如果只添加了一台机器，就没有这个提示，选择下面这个相对简单些， 文件名字定义完善了，点保存。左边选择你需要添加的零件，这里修改文件末 入 这里修改导入零件的格式，建议选择第一个 dft 文件格式， 我就直接输入文件名导入文件了，也可以在上面选择文件，选择好之后点一下这个箭头就行。这种方法可以直接输入零件数量，数量需要二十个，输入二十。板材厚度在这里选择，列表里没有，可以手动输入，后面会分享添加板材库， 同样的方法添加剩下的零件， 全部添加好之后点确定 这里改不改，不影响，后面会分享从板材库里掉板材的方法， 这样零件就添加好了。

现在呢，我们来说一下我们的 how to nice 的这款软件如何来自动的识别我们所指定的一些材质，厚度、名称、数量等等信息，什么意思呢？就说我们 out nice 是有这个功能，假定说我们在 cad 当中 对文件进行的描述啊，以我们当前的 cad 为例，假如说我们这一个 cad 文件当中有多个单独的零件图，对吧？而且每个零件的外轮廓都是完全封闭闭合的 白色的实线，那么软件是可以自动撕取的。那么当我们不去指定，不在零件内部去指定他的名声，厚度、材质或者数量的时候呢，我们的软件是可以读的，对吧？没有这些信息，他会按照我们当前的零件图来进度去 多个呢，他会自动汇总，如果单个呢，他就会直接读到就可以。但是如果说我们一个 cd 文件当中有多个零件图，或者是很多零件图在不同的 cd 里面，如果说我们 让软件来自动的去识别他的菜籽后的数量，名称等等信息，我们应该怎么做呢？这些视频呢，我们就讲这个问题。第一呢，我们就看一下我们在 cad 中会零件一个描述的规则，大概是这样的，我们来说一下，就说我们以我们当天截图的地方来说吧，说我们第一，我们选择 描述的字形的时候，不要选择中文，字形描述的内容可以是中文的对吧？但是字形不要是中文的，比如说你选择送题啦，开题啦之类的，不要这样，尤其我们第一版本当中的软件呢，可能读不到，可能会出现错误。 第二呢，就是说在描述的前面，这就是一个标签，就是我们凹图 nice 里面的文件的一个参数标题，我们在我们导入图形之前啊，我们看一下，我们在导入我们的 cd 文件的时候，在 输入设置里面的文件参数标题里面，我们对它进行一个指定，比方说我们在这里面，当我们出现零件里面出现了 m 的时候呢，我们对应的是裁纸，对吧？我们输了，当然了，这个 m 我们可以指定，直接指定，为什么呢？汉字裁纸， 那么我回到拍板软件当中要指定菜籽，这样呢大家就非常的清晰了，对吧？因为我这里面的很多图形啊，有的指定是 m， 有的指定菜籽，可能不合法，对吧？所以说我们回来吧，在同一个 cad 文件或多的多个 cad 文件当中，我们指定的规则要完全一致， 同样的我们在 cd 当中呢，我现在指定四个，当然了，我们可以可以指定其他的，比方说我们左侧的这个啊，零件号啊，项目或者客户名称我们都可以指定。我们这个视频呢，只告诉大家一个基本的方法，嗯，我们 注意啊，还有一个就是我们的这个选择英文的一个输入方式，我们的抖音号，另外呢，选择冒号也是可以的，也都是英文的，根据大家需求来进行选择。 你看这个 m 后面的指的是裁纸，裁纸呢要和我们的奥斯奈斯的完全对应，也可以使他的英文的拼写和中文的拼呃，拼写，或者是在凹凸 nice 的里面的一个裁纸，一个编号，表示零啊，一二三啊之类的，对吧？ 只要和我们的奥特奈斯的完全一一的对应，那么我们就可以实现自动的来读取我们当天的这个所有的备注的一些内容啊。 嗯，这个样例文件当中， cd 文件当中呢，我们上半部分指定的是他的铁板一点二，然后呢下面指定的是不锈钢一点五，我们只做一个演示，我们看一下 在我们的 cd 当中，按照我们当前的命运方式进行一个指定，那么我们就可以进行导入了。还有一点就是说我们的文字的 大写，无论如何啊，这个字体一定要为里面图的一个内部才可以，如果说出来或者是压的这个 线，那么都可能出现无法读取的情况，这样的，对吧？但是不允许的。还有一个就是说，如果说你看我们的每个文字的每段呢，都是他一个参数的一个描述，如果说出现了罗罗列的这种情况也是不可以的。 好，那么简单的这个注意事项，我们说好之后呢，我们进行一个实力的一个演示，也许我们在创建一个新的订单文件之后呢，我们要导入我们的 cad 文件，对吧？然后输入 cad 文件，然后选择我们对应的 cad， 如果之前设定过，那么我们在说设置里面就无需对它进行设， 也说设定完成以后呢，下次会自动记住我们上一次的我们的一个设置的参数，我们单击确定，现在呢就会进入到我们的图层过滤器对话框当中，我们看一下这个文字一定不要超出了零件的万能孔， 我们下拉一下我们的文件零件列表，我们看一下导入了那么多文件，看他的名称数量都已经自动读取了，我们在我们的材料这个 筛选器里面，我们看一下他对他的材质一点二的和不锈钢一点五的进行的一个续论，什么意思呢？就是铁板一点二的对吧？然后七种，然后不锈钢一点五的也是七种，这是我们的不锈钢，我们回来看一下，一二三四五六七，对吧？一点二也是一二三四， 那么就实现了完全的一个自动读取，然后呢我们再进行下一步，不要说我们选择全路材质，回到其他数量里面对他进行一个 dcf 的一个处理，然后呢再进行自动停车切割， 这些呢都是我们的一个非常基础的一个基本步骤，然后我们再选择全部信息里面选择控音，然后点设置，然后点确定，我们呢对他就可以一个 同样的拍板，完成之后一样他会自动来罗列出我们当前所使用的板材的规格，板材的板材的一个厚度， 嗯，给大家说了很多次了，共编一定要注意，共编他是怎么显示的呢？是以粉红色晶晶显示， 假定我们拍板的时候不选择空间也是可以的，你看他的颜色呢，他就会根据你指定的速度进行一个显示啊，我们同样去用他的一个石头间距，然后选择二点二五吧，这个间距是根据我们经验来制定的，根据我们的材质的 hold 来制定。我们的视频只是为了显示， 这样呢我们这节视频呢就给大家介绍完了。

先打开 autonos 的自动套料软件桌面，没有这个快捷图标的，可以在 c n c ket 安装目录下找到。新建一个订单，选择对应的机器，只有一台机，就没有这个弹窗导入的文件格式。选择 d w g， 设置嵌套文件的目录和文件名， 选择上期视频保存的 cad 文件目录， 选择第一个，选择倒数第二个，搞错了再来 这里要按住 shift 键，数量保持默认就好。这只是选中了需要导入的文件，并不是已经导入成功， 这里打上勾，不然每个文件都要点一次。确定 这些弹窗提示的文件就是零件图形有问题呢，需要去 cad 里修复， 找到上面一二三的图标，批量修改零件数量，这个是零件的预览窗口，要不要无所谓。上期视频我已经把文件名设置成了编号加数量的格式，所以对照着文件名修改这里的最小数就好了。 这个过程可能有点费脑子和眼睛， 全部修改好之后，点击确定这是修复之后的零件，如果需要的话，出一七零件导入失败的几种常见的情况。

今天分享一下自动欠套的零件信息设置，先把零件导入到 outlest， 修改信息之前先要删掉这个自动生成的子欠套，选择这个删除全部欠套，或者前面的删除当前子欠套都可以 选择这个需要修改的零件。点击零件信息，不选择零件，这个是锁定状态的零件描述，你知道就行。零件最大数量就是你需要的零件数量， 最小数量就是最少需要欠套的数量。当设置的数量小于一张板材能放下的零件数量时，只会欠套一张板材。 这里设置零件放着时可以旋转的角度。零件间距，这是一个很重要的参数。矩形间距，可以理解为在零件最外侧画一个矩形，计算的是两个矩形之间的间距。选择零件间距线套时，按零件最小间距等于零 设置的间距计算，一般零件间距设置为切边模具尺寸就行。 点击开始嵌透，因为还没有创建板材库，这里手动输入一下板材尺寸， 已经开始了，线套时间会有点长，我先暂停一下录制，排好了看下效果。看到这里应该明白为什么建议你们倒入豆腐汤格式了吧，还不明白的评论区见。

这么多的用料规格，人工统计的话，费时费力，还容易出错，试试这样搞，找到菜单栏的嵌套，下拉菜单栏里选择嵌套报告，选择打印嵌套报告，这里的打印机注意要选择系统自带的 pdf 打印机， 临时文件名无所谓，这些暂时可以关掉了。现在打开这个 pdf 格式转换软件， 选择 pdf 工具集，在 pdf 工具合集里找到 pdf 转 office， 把刚打印的 pdf 文件拖进来转换格式，这里选择 excel 文件， 点击转换存放目录，选择桌面，方便一会的操作。 这个软件可以直接关闭了。 打开转换之后的 excel 文件和 excel 模板文件， 这个报错不用管，选择是 把转换之后的表格里的尺寸和数量数据复制到表格模板里， 这里粘贴树脂就好了。 第二页也是一样的方法， 这里的公式都写好了，直接下拉填充就好。 这里有八十八个套料，尺寸和数量，项目名称和材料可以不填，如果唯空一会生成的文件会跳过这两项内容。 另存一下，文件还是放在桌面，一会要用 表格，可以暂时关闭了。打开定料单生成工具，选择导入数据， 找到刚保存的表格文件，双击即可导入，点击绿色的按钮， 接下来可以去喝口茶，方便看实际效果。这里没有暂停录制，着急的可以直接滑到后面看结果。 定料单已经输出到桌面了，看看效果， 这个可直接发给材料厂商定料了。

如何去创建那个材料和板材呢？就说在这个设置啊，这个工作区设置里面， 然后这里面有一个首先是材质，有个材料材料表，编辑表，这里面的话是增加我们这个材料名称，然后你可以选择一个添加材料名称，比如说我是不锈钢， 不用，对吧？然后我对应的是原来的材料是这个 ft， 然后这里就添加了，这，这里是添加材料的，添加材料的话是在这种添加一个新的材料，在这里面添加就可以了， 这里有个板材数据库，如果说你们要添加板材厚度和尺寸的话，是在这里添加，点击板材数据 裤，对啊，这里面，这里面啊，如果说你需要添加一个板材尺寸，这里可以选择你的材质是多少。比如说我刚才创建了不锈钢，我再加一个不锈钢，比如说这个厚度是一毫米，对吧？我们默认给个一毫米，比如说他这个是有个默认值，有个比如说我们现在是给个三千 幺五零零，对吧？数量给是一百，那我再控别的地方找点下鼠标确认一下，空白地方确认。然后这个阿迪号是软件自动给的，不用管，你只要输这个板材的厚度长和宽就可以了，比如说四米， 两米数量数量要给他一百啊，他给了两万啊，两千，对， 然后这样就可以了，这是创建我们板材的板材尺寸，是在这里创建厚度呢，就是说 我们可以这里有个新建或者删除这边有个新建，新建厚度我们可以把这个当前我们创建这种厚度可以从一毫米直接复制到，比如说两毫米， 然后你可以直接就有了，一毫米就一毫米是两种材质，两毫米也是这种材质。然后这里面你不要的时候，你可以把他删，把他加都可以，这边有个删除，对吧？加吗？你直接输入就行了，然后删吗？你直接就是选中他删掉就行了。再比如说你再复制一个到二十毫米， 然后你在里面就一毫米、两毫米，二十毫米就有了。然后添加材料和创建其实还是蛮简单的。 然后我们这个，我们这个就是说板材库里面吗？这里面的就是说手动也可以通过一个非要表格，这边有个输出板材通过一个表格也是可以的，就是两种方式，但是现在基本上都是用那种手动加一下就行了，如果材料不是很多的时候，对吧？

好，哈喽，大家好，今天我们接着上一个视频，一起来看一下琴键钣金 cd 工具箱当中的排版清单。 上一个视频呢，我们一起看了一下拍板清单如何与这个 se 一起组合拍板。本次呢我们一起来看一下这个拍板清单如何与这个 cnc 卡的里面的套装拍板软件啊，奥特 nice， 这个啊，一起如何拍板 啊，这个后面呢，这个拍板清单呢，我已经定义了快捷键，我就不不再打开这一步了。好的， 这个前期呢，上一次我们已经处理过了，就不再具体的多说 啊，基基本呢就是遵循一个原则，就是我们要拍板的图形啊，一定是一个封闭的啊，封闭的实线，封闭的实线 啊，然后呢，我们再加一个小细节提醒，就是我们这个 cd 文件如果是把外部的别人发过来的，或者是啊导入的，一般呢会有很多这个 一些没用的图层文字样式，标注样式啊，还有一些各种各样的填充之类的， 这个时候呢，所以我们的 cad 文件会非常的这个勇于啊，嗯，很多没用的文件在里面非常的大，这个时候我们拍板之前呢，最好使用我们这个 pu 工具现嗯，全部选择全部清理啊，清理一遍之后呢，我们这个啊图层基本上就是 只有这个几个了啊，图层呢，不宜过多，过多我们导入这个这个奥特奈斯的里面呢，会有很多的让我们选择的不宜过多， 一般我们就是有一个这个要切割的图层，我们就放到零层上就行了，还有一些打标文字啊，可以独立建，独立建一个图层或者是折弯打标之类的啊，这个时候我们可以这个没用的也删了，再清理一下。 好，这个时候呢，我们这个图层呢，就我们啊就两个图层了，这个时候你可以使用我们的拍板清单的功能进行下一步。好，我们还是复制一个吧。 好，这个我们先选一个 spcc 一点零的啊，写入一下啊，数量呢？比如我们先写四件吧， spcc 一点零啊，这个名称前缀还是一个 x 开始编号哈，是从一开始好写入信息好空格，然后呢我们再写入一个 sus 一点五，还是实践写入信息好空格啊，这个时候呢，我们这个 他信息已经啊写入好了，这个时候，嗯，这个文字信息啊，不一定非要从这个这个里面写入， 也可以我们自己手工的打上去，按照这个格式打上去，或者是从外部导入一些，导入的这个图形本身就有这些文字也是可以的啊。 然后我们进行下一步，这个下一步的输出清单和板材分类这一块。嗯，上一个视频呢，我们演示了板材，板材分类啊，这一次我们就不用板材分类了，就直接 输出清单就可以了。这个保存位置呢，也是这个啊，已经选好了，我们点击一键分类保存好框，选空格。 好，这个时候呢已经导出去了，这个 cd 的文件呢，我们可以暂时不用看了，我们打开我们的，嗯，保存的文件夹看一下。 好，这里呢就是刚才我们导出的一个 spcc 一点零的 csv 文件和一个一点五的 csv 文件啊，这两个呢就是说主要是针对我们的这个 s 一排版使用的数据文件，最下面这个呢排版清单，这个 是针对我们针对这个奥特奈斯的这个里面的啊导入的数据文件，然后这个一叉 f 里面有二十个，就是我们刚才导出的 spcc 一点零的十个文件和 sus 一点五的十个文件。好，这里我们就可以啊，进行下一步，打开我们的这个奥特奈斯这个文软件，由于这个软件呢 啊功能呢十分的强大，然后各种设置啊，也是非常的多啊，本次呢我们就不做过多的讲解过多的这个设置啊，由于我也是 没怎么使用过这个软件啊，为了讲解这个琴键的这个排版清单啊，零食零食， 看了一下这个啊使用方法，所以说呢啊有很多这个如果有操作有误或者是误导大家的啊，先说声抱歉啊啊，希望各位大佬能能够，嗯，知道吧。啊，好，我们打开这个软， 首先呢首先我们要先设置一些基本的信息吧，和设置一个基本的单位，好，我们选择毫米确定，然后再设置一下我们的啊啊，工作区设置，工作区设置这个里面呢 自动套餐，这个啊这些我们先不看，今天我们只看这个，呃，订单文件和这个编辑标题，好，订单文件我们 这个订单模式这个默认，然后这个导入跟目录，就是说我们的啊这个 dxf 这个这个文件在这里的保存跟目录点击选择就可以了啊，最大搜索范围默认啊，最大搜索文件也是默认，就一万就可以了，然后这个这个 嗯，如果你第一次打开呢，可能跟我的这个数据有点不太一样啊，我们先清空一下啊，你打开呢，可能是这个样子， 嗯，这个样子呢，我们就是说这个，这个就是说我们要首先做一个这个我们刚才导出的这个 cid 的，呃， cicsv 文件的里面的一些信息。 好，我们应该先看一下这个啊， csv 的这个，呃，排版清单里面的数据。 好，这个排版清单呢，就是说里面有一些啊基本的信息啊，这个 susv 文件啊，第一列就是我们的文件名 啊，材质厚度一些啊，最小数量、最大数量零件零件保存的路径啊，这个里面呢就是一些这些信息啊，我们关闭，然后再到我们的这个拍完软件里面，这个里面呢，这个时候我们要先做一个硬 是就是说我们这个，嗯，台湾软件如何识别这个 csv 里面的这些数据？就是，嗯，如何识别这个就是我们在这里的一些设置信息啊，这个这个默认就可以了。首先我们这个主要是这个格式参考文件，我们可以选择一下， 嗯，选择一下之后，这就是我们刚才导出的排版清单的文件，我们可以点点击打开啊，这个时候他就把我们的这些， 嗯，刚才这个排版清单里的一些表头信息就导入进来了，导入进来就是我们 csv 文件里的表头信息，导入进来以后我们再在这个 右边窗口这里有一个订单文件 op 中的各种参数，就是说我们这个 ciccsv 里面的文件对应我们的排版软件里面的这个各种参数。我们选一下，比如说这个 产品名称对应我们的零件名称，材料对应材质最小数量，对应最小数量，最大数量对应最大数量，然后这个零件保存路径就对应这个 对应零件地址。好，这个厚度啊，厚度对应这个厚度就可以了。这个设置完以后呢，我们可以看一下这个 csv 中的名称，材质的名称就是说，就是说我们这个这个里面的 csv 文件里面的材质 啊，材质啊，这个材料对应我们的啊，奥特内饰的，这里面的材质的名称就是说 sus 或者是 spcc， 比如说我们 我这里已经设置了 spcc， 就对应这个软件里面的 spccsus， 对应软件里的 sus。 啊， 好，这个，这个，这个 spcc 和 sus 呢？你们啊刚开始打开可能与我的不太一样，这个已经是我们我提前设置了一下，比如说啊，在这里材质这一栏我们编辑一下材料表， 嗯，这里这里这里，我，我给他，我帮他了，我改了一下这个软件里的默认名称，所以说改完之后这里面就会 啊，像是这个样子，为了方便你不敢呢，也是可以的啊，为了我们方便观察啊，这个导入完以后，我们直接保存一下，或者是或者是你另成为啊，另成为一个格式的模板。下一次呢就是说我们可以如果换一台电脑 或者是丢失了模板，我们可以导入，就是这个 cs 为格式模板，放到一些固定的文件路径下就可以识别到啊，我们直接令村委 还是一个，我们输入一个模板一吧。好，刚才我们模板二好，确定，好，确定，这个时候这个合适文件就已经改了，好，保存，确定好，嗯， 确定的话啊，我们再看一下这个编辑标题吧，编辑标题这个 o r d 栏，这这一个我们可以选择一下，呃，最大数量和这个允许的方向啊，然后确定啊，这个设置好以后呢？嗯，接着我们还可以设置一下这个报告 报告的模板啊，这个些机器选择我们可以默认啊，也可以选啊，这个主要是这个报告语言这一栏啊，我们一定要选一下，因为他默认的是一个英语啊，我们选一下 中文啊，然后这里面的一些模板我们可以自啊自己私下，嗯，试一下，打开看一下里面的一些，嗯，导出的报告是什么样式或者是什么， 里面有一些各种什么参数啊，我这里我就不看了啊。点击确定，确定以后，我们就可以私信这个排版了，下一步我们就直接新建 啊，新建的时候有两种文件的，这个两种方式啊，一个，一个是开始新订单或者是导入我们之前保导入先有的 dxf 或者是 dwg 的一些文件。嗯， 这个我们本次呢就使用这个 csv 这个模式啊，所以说我们选择第一个确定，确定之后，我们这个位置我们已经默认到我们刚才保存的这个清单的位置。好，选择 csv 格式排版清单，选择这个排版清单点 csv 好打开。 嗯，打开以后我们这里的啊，这些都已经识别进入，识别进进来了看，可以看一下最小数量，最大数量，材质， 然后厚度一点五和一点零啊，这个时候，嗯，最小数量和最大数量呢？如果你不敢，他就是实践，就是我们就按照默认实践就可以了。如果，嗯，你想改，比如说一个很小的零件，你啊啊怕他丢失或者是什么样，你可以在这个最大数量的基础上改一下，比如说我们 改，嗯，改成汉时间啊，也是可以的，他拍板的时候呢会给你， 拍板的时候呢会多拍几件。就是说十到二十之间， 这里呢有一个乘除啊，就比如说我们这个二十啊，我们给他除一二，点击一下啊，也是可以改这个数量的， 是吧？好，我们再，嗯，乘以二吧。好，这个改成时间好，空哥啊，回车，回车，不是空哥，回车。然后这个数量就改好了， 嗯，这个呢？一啊，这个，这个，这个文件呢是一个一啊。好，这里面有一到二 是一到二十，我们刚才有二十个 dxf 文件，这一个呢就是，呃，一个文件入境啊，我们可以不管。好，呃，本次呢我们就因为这个，然后他那时呢它里面的功能很强大，他涉及了一些，嗯， 数控排版，还有一些苏州 nc 程序，还有一些啊，这个各种排版的啊，模具啊，参数啊啊路径之类的，我们可以。呃，这个这两下我们就先不看了，我们只是针对这个排版啊，大概的演示一下。 好，这个文件添加进来以后，我们可以点击其中一个，点击预览，就可以看到这个零件的一些基本的一些信息啊，基本的信息大小，如果你想看他的详细参数，也可以点击这个 dxf 啊，图形处理，然后它会自动生成一些啊，把这些 dxf 文件转成 dft 的文件啊，然后，嗯，各种参数也可以设置，我们这里就略过直接确定， 确定之后这个弹出一个图层过滤，这里面呢我们就可以选择一下，比如说我们这里有 cd 文件，有很多图层，也可以在这一步呢啊，过滤一下，比如说这个文字信息，我们可以啊取消他就没有了。 然后这里点击按照按当前的图层选项输入全部以选文件，就是说这里面二十个文件好，点击确定好，这里右下角已经显示的进度。 好，这个时候呢我们已经输入了，输入进来了一些啊，一连号一 到二十啊，二十个零件已经全部输入进来了啊，这个右边呢我们可以给他暂时取消啊，这个时候我们就可以看看到这个 默认的一些显示模式啊，这个可以往下拉一下二十个零件。再一次这个时候我们可以啊，这里可以显示看到 有两百个文零件要排，然后还剩余两百个没有排啊，然后这个板材的一些基本尺寸数量，嗯，我们先选择其中一个就键， 然后全部信息。好，这个时候我们就可以看到可以为这些二十个零件同时设置一些基本参数。嗯，如果你只是针对这一个零件，可以选择这个选择的零件。然后我们现在是针对二十个全部 全部零件啊，这个方向呢就是主要是针对一些不锈钢拉丝的，如果你的这个有拉丝方向的要求，一定要， 嗯，注意设置一下啊，我们这个就任意方向吧。好，这个材料类型，因为我们这个里面有两种材料， sus 和 spcc， 我们就先不管他啊，然后这个 零件边界就是这里我们要设置一下，比如说这个四周零件尺寸，就是说零件与零件之间的 间隔尺寸。好，我们这里呢可以设置一个三，设置三呢就是说他两个零件之间就会是一个六的间距，因为他个是个边件吧，是吧？上下左右各三，两个就是六啊。这个孔 间取空间格区，是内孔四周的间隔，可以啊，留多少，然后放置一些别的小的，嗯，填入一些小料。我们这里也设置三吧，最小孔径。这里啊我们记住一定不能设置大了，维尼设置太小的话，可能一些 零件里面的小孔可能会给你过滤掉。所以说我们这里先设置一吧，因为我们这里面没有很小的圆形啊，好确定啊。这个时候这个能看到我们这个零件里面上面有一个信号，就是代表他可以任意方向的旋转，然后这个， 嗯，编号名称数量十十，然后十这个有个白色的，它显示就是说目前我们还没有排，没有排榜，没有排入。然后这个显示是零件的尺寸啊，这个时候 这个观察模式呢，就是说他是按照这个图形的，嗯，大小相对大小比例展示给我们看的，就是说这个时候我们可以一眼看出哪个零件比较大啊，如果这些小的不方便观察，我们可以设置一下这个查看，然后 点击预览合适的零件。好，这个时候呢他就会把所有的文件尽量的放大，但是这个我们就很难区分哪个比较大，比较小，就是说只能看到这个底下的这个， 嗯，底下的这个尺寸外形尺寸的一些基本信息来判断啊。然后呢这里会有一个显示颜色啊，比如说啊，全部 按照零件区分，按照订单区分啊，这个时候这里呢就是我们刚才导入的两种材质，一种 spcc 实践， 然后还有一种 sus， 一点五十件啊，我们现在让他，呃，啊，显示全部材料，就是说这两有两种材质，两种厚度，可以同时排版。好，我们这里啊设置完毕以后可以接着下一步，然后 点击开始自动排版啊，自动套餐点击一下。好，这个，嗯 啊，我们这里只是演示啊，就不做过多的详细设置啊，我们直接用啊，这个长方形废料加填入小零件的，这个啊拍板相对快一点， 嗯，相对快一点，排，排入啊，这个板材呢我们也可以输入，比如说啊，二四四零乘幺二二零，然后这个就是设置这个板材边界与零件的这个，呃，零件的这个间隔 距离啊啊，这个套餐方向他是以左下角可以选择啊，左下角左下角为基准啊，从下往上排啊，然后我们这里就不一设置五毫米就可以了，五五啊，都设置五吧。 好，嗯，产生多个指套台要勾上，比如说我们这个，嗯，一张半拍不下，他会接着拍啊，接着直到把你的所有零件拍完为止。这个板材裤呢，就是说如果我们使用这里的板材裤，就是说这里面有些板材规格，我们提前设置好了一些板材规格也可以啊，这里我们就 不选，我们使用这个二四四零乘幺二零。好，点击运行啊，这个时候呢他已经自动拍了。好，这个速度还是很快的啊，确定啊？这个 spcc 两张版， 但是 us 两张版啊，这里呢？零件有点少，我们要不然的话把零件加多一点，点击这个，呃，订单数量，接着我们可以把这个最小数量，这个数量这一行，我们给它乘以 乘五吧。好，乘五以后这个数量就变成五十件了。好，应用保存好，确定，确定 好，我们删除，删除全部纸套台，然后重新拍板，这里就相当于有一千件需要拍板的一千件。好，我们重新开始。好运行，稍等一会。 好，这个时候已经完全完成。确定啊，这里我们就能看到左边这里 spcc 拍了八张板， sus 拍了八张板，就是说我们可以看到啊，点击一张板，可以看到他的拍板啊。晕了，晕了。 嗯，好，这里呢？黄色的这个叉啊，这个就是说我们这个，呃，排版的可能会有有一点这个，嗯， 预警啊，预警，就是说有一点这个可能有些地方挨的太近了，就是说可能会有点危险啊，这里呢？嗯，也可以忽略啊，我们就是啊，你这个不显示这个共编的，这个是一些提醒啊， 然后这里呢，我们也可以切换到这个这个模式啊，可以看一下啊，就是这些排版的一些尺寸啊，排的怎么样？然后呢？呃，这个零件间的距离啊，我们也可以大概的测量一下啊，比如说这里，呃，点击这个 测量方式啊，然后点击，点击啊，一个点，再点击一个点 啊，这个，这个左边这里就可以看到啊，这个他的距离啊，大概的啊，看一下啊，这里我们还是切换回来这个模式，看着呢，就是说啊，明显好看一点， 显示颜色，这个为这个这个文件呢，这个都是 小料比较少啊，这个所以说看着好像有点啊，利用率不高，我们先不管它，然后这里左上角这里就可以显示你的。呃，我们一个绿色的勾，就是说我们这个啊，这个绿色的勾 就是说我们已经啊把这些两一千件完全拍入了，拍完了啊，如果这个拍完之后呢，这个显示全部零件，我们可以点一下，跟他不显示啊，这个时候我们可以拉大一下这个窗口，这个仅显示剩余零件。 好，这啊现在显示的就是完全排完了啊，就是说这里啊已经绿色了，五十比零啊，就是说我们这个五十件已经完全排好了。好，再点击一下，我们这个时候呢，嗯，可以看到其中一个套餐的啊，点击其中一个版啊，这个 两种厚材质啊，点击其中一个可以看到这个啊使用率和。呃，这里面放入的零件数量，这里可以看到啊，然后呢这个我们把这个拉大一点啊， 这个拍完以后啊，我们就可以这个这个板材上这个零件上面显示的这个这个信息啊， 是在这里设置在板材上，板材上显示零件，我们直接点击这个文本描述就可以确定就可以了，然后这个输出的时候，这里就会显示每个零件，上面会显示这个 这个零件的名称啊，我们这里就啊不显示了，点击给他取消掉。好，这里拍完以后就是 sus 有大张板， spcc 有大张板。好，这个时候我们啊下一步呢， 我们啊可以输出 nc 程序啊啊，然后啊啊，然后再导入到这个 cnc 卡的里面，进行下一步的进一步的操作啊，比如说这个速冲排版啊，模具啊，一些一些信息啊，我们这里只是啊演示激光排版的这个流程，我们是现在这一步呢， 就是说已经完成了排版完成了，我们可以啊，这里可以切换显示啊，比如说我们只看 spcc 就会只看到这个 spcc 的这个八张板，这里是用量啊，都是各一张就能看到他的这个基本信息，如果我们在显示 sus 啊，也是同样的。 好，我们全部选啊，显示出来啊，这里啊，我们这如果我们想输出 dxf 呢，就是直接在这里啊，如果我们想输出其中一一张板，可以右键输出为 dx 啊，或者我们直接在这个板材上面点击输出为 dcf。 好，这里已经提示我们这个八张八张板已经输出完毕了啊，然后确定。好，我们在这个时候我们可以打开这个看一下。好， 他已经默认导出到我们的这个，呃，排版清单 csv 所在的目录啊，好，这里就是我们刚才输出的八张 sus 的这个， 嗯， spcc 的化妆板，然后我们这里可以给他新建一个文件夹，比如说我们输入 spcc， 好给他移动进去啊，因为我们在这个文件在使用当 中啊，不一定能移动啊。好，可以。好，然后呢，我们再输入一个这个 sus 的右键输出为 dcf。 好，输出完毕再打开啊，这九到十六就是 sus 里面的八张板。好，我们也同样一一路。好，这个时候我们就可以直接在在 spcc 里面啊，打开其中一个，打开一下看一下。 好，这个就是啊，这个拍板的就是我们刚才拍好的文件已经啊每一个每一张板输出一个啊， dxf 文件已经全部导出了啊，这个 我们可以测量一下，这个啊，五五好，这个就可以了。 嗯哦，为什么是五呢？我设置的是六好，我们看一下啊， 全是全部右键啊，全部信息啊，因为我们刚才设置这个呃间距的时候啊， 我设置三的时候一定要点击以后输入三以后这里要点击设置啊，这个这个地方也是一样的，输入三以后点击设置啊，这个最小孔径输入一以后我们再点击一下设置啊，这样的话 我们这个参数就会啊全部应用到我们的所有的零件当中啊，这个二点五呢是我之前测试的时候输入的，所以说我们现在导出的就是二点五毫米的间距啊，这个是对的啊，是对的。好好，这个排版已经完成了啊，还是那句 啊，那句话，这个排版的文件啊导出以后我们一定要检查，一定要检查啊，一定要检查啊，重要的事情说三遍，就是说这个里面的数量，包括一些这些孔位啊这些， 嗯，各种信息吧，我们都要检查一下有没有错误，有没有异常啊，如果这个因为毕竟这个 签签了报废，这个啊经济损失还是相当不小的啊，一定要检查，然后再确认无误啊，再生产好这里呢，最后我们再看一下这个 就是我们就是这个琴键 cad 钣金工具箱的所有功能，我们再看一下啊，这里面的功能啊，非常多啊，非常多，非常的实用啊。第一页啊，第二页啊，我们刚才展示的就是这个其中一个软件一个功能啊，这个一个一个功能。 嗯，具体这个，呃，这个插件呢？是啊，具体的使用方法吗？具体的一些费用呢？啊，可以 啊，私信，私信我或者啊私信这个开发者都可以啊，都可以。嗯，好，今天就讲到这里吧。好，谢谢大家，谢谢。

先看下粉丝的问题，多个一样的零件，想要框选，删除加工提示，没有实体，先打开 c n c ked， 节约时间。我这里已经给零件配好刀了，生成加工程序，看下效果， 先运行一下这个程序， 程序是没问题的。那么回归正题，现在怎么框选都是选不中的状态， 但是框选左下角的一个就会是全部选中的状态。我们把镜面切换到 cad， 看下，零件就只剩下一个。 打开板材和夹钱设置，这里显示有很多零件，点一下板材等于零件，自动阵列的零件就消失了。其实自动阵列的并不是零件实体，只是阵列的加工刀路，然而软件只会识别白色的实体。看下闭坑的方法，选择四个正方形的图标，这个是手动阵列， 然后用选择工具选中需要阵列的实体，按鼠标中间确认。我这里举行阵列为例， 这个图是四十模具，宽度是六个，我这里只是示范一下方法，不考虑供边冲压，所以这列间距是零件尺寸加两边的模具尺寸数量根据实际情况设置，如果怕撞击，最好是取消自动删格倒入， 这样阵列出来的零件是实体的，如果加工的过程中出现问题，可随时修改，然后继续加工。
