消防红外对射四光束安装调试全过程

呃，我们第一步的话先检查一下我们的包装是否齐全。呃，第一个是我们的说明书， 还有我们的绿色的收换器跟我们的 以及我们的配件， 两个边线是我们的不同时。 第二步的话就仔细阅读我们的说明书，上面有教程如何正确的安装我们的红外对色以及他的使用环境，还有他的一些基本操作。第三步的话我们简单介绍一下我们对色的功能， 嗯，首先你看到这里有个螺丝，这个方位有个螺丝，你用螺丝刀将这个螺丝拧开，然后将前盖子给打开， 这是我们红外对射的投关器，这边是受关器，他们的话你可以看到明显的区别，这边的受关器他这边有带数码管，而且他的接线端子对比于这个是多出了三个。 呃，其次的话我们讲一下我们投关器上面接线端子的功能，看我们的一二端子的话，他是 主要是用于供电，可以供十二到二十四伏的交流电或者是直流电。三四的话是一个物理防拆，这上面有一个物理防拆的开关，当盖子盖上去的时候他是闭合的，当打开的时候他信号会发生变化，所以他是一个信号输出点， 然后是五六的话他是可以加加热器的。来看一下我们的寿光器，我们寿光器的话他的接线端子一二也是同样是供电源的， 可以供十二伏到二十四伏的交流电或者直流电。三四五的话他是可以接我们报警主机的，他适用于传出一个开关量信号，他也可以传出开 长臂信号或者是常开信号。六七的话他同样是防拆，跟我们刚刚的同款器上面的防拆是一样的， 通过波马去防拆的，然后八九的话是加加热器的。可以的，我们的投光器在他的左手边有三个波马开关， 这些拨码开关有什么用呢？你看一下一二的拨码开关主要是用于调节平段，我们的红外观可以调节四种平段，当一二拨上去的时候是第一种平段， 当一拨下来的时候他是第二种频段，当二拨下来一拨上去的时候是第三种频段，两个都拨下来的话是第四种频段。然后第三个的话就是刚刚我们说到我们的加热器，呃，这是我呃是用于我们加热器是否开启的功能。 再看一下，我们再看一下我们受关气的波马 关，他对比于刚刚的投光器的部门开关，他多出了两个，同样他的一二的话也是调节平段的，他是同样跟他必须跟投关器是在同一个平段里面，他们才能对上关。 第三个的话一样是他的加热器是否开启或者关闭，然后多码的四五的话代表的是他遮挡什么时间会发生报警。我们可以从这有四种模式， 一百毫秒到七百毫秒可以选择的，所以根据这波马开关的话，我们可以选择他遮挡的时间，然后才报警。具体的话可以看到我们说明书。 最后一个说到的是我们平时在红外对视在对关的时候 是如何判断他是否对的上他？这有个呃数码管，他的数值是从零零到九九，这是什么意思呢？代表他投关器跟受关器他的对关强度，我们一般数码显示馆的话，他必须是七七年以上才代表他能正常工作。 现在第四步的话是我们对色如何固定到我们的支架上面去，我们的支架有分直行和 l 型的， 呃，现在我们用直行的支架来给我们演示，这上面看到有一个白色的孔，你首先你要打开它，因为这是一个信号线接入的一个点，还有下面它是信号线出出的一个点，你可以打开它。打开这边我已经打开了 啊，现在我们进行的是安装前的一个准备工作，将线从这个支架的一个路线孔穿进去， 然后从下方的一个出现孔把它拿出来， 然后呢将上方的线从对射的这个入线孔中穿入， 传进去之后用这个海绵塞将它塞住， 可以起到一个防水的作用。将线塞进去之后，下一步就是呃一个安装的用这个爆珠放在对色的后面，然后通过螺丝去进行一个固定， 这边也是一样的， 这个时候一定要将它固定好，防止它滑动，以免 后续使用的时候因为滑动出现一个雾爆的情况，这样安装就可以了。 好，我们现在接的是对色的一个呃投光器，我们可以看到投光器的话，这个一二是他的电源电源线接的位置，然后这个的话是不分一个正负极的 啊，这样就把一个嗯投光器的接线就接好了， 现在接的是我们对射的一个射光器，射光器的话我们需要接四星线啊，第一第一，第二个是他的一个电源接线的位置，是不分正负极的， 三四五是他的一个报警输出的段子，三四是长臂信号，三五是长开信号，这里的话我们取三五长开信号 啊，这样的话我们的一个寿光器的接线就接好了 啊。现在我们进行的是第六步对光啊，对光的目的呢是为了让投光器的光直接照到射光器上面，这样我们的对射才能正常的工作。在对光过程中，我们可以通过呃几个辅助工具来判断，这里有一个报警 红灯，可我们可以看到现在报警红灯他是一个常亮的状态啊，这个时候说明他对色是处于报警的，也就是说不正常工作啊。我们也可以通过上面一个数码管的显示，他这个是显示的一个对光强度， 此时的数值是三，这个数值是处于一个不正常的状态，我们正常工作状态一定要达到七十以上啊。然后我们这个时候进行一个对光， 对光的话，首先你要让投光器和寿光局处于同一高度，然后投光器的光能够直接照到售光器上面，此时我们就可以看到 报警红灯已经已经熄灭了，这个时候就是处于一个正常的工作状态，然后上面的数码管数值显示的是九十九，也就是 一个最大的值。在对光的过程中呢，我们可以通过旋转这个角度来更好的进行一个对光工作，我们可以看到旋转角度呢，上面的数码管数值是会改变的， 也就是说我们对光的时候可以通过旋转来使他达到一个能调试的最大值，也就是一个正常工作的值啊，对光就是这么一个过程 啊，现在进行的是报警演示，目前对射的准备工作已经结束，我们为了测试还能够正常的工作，我们来进行一个报警的测试啊，现在我们将它将对射来完全遮挡。 好，我们可以看到警灯他有发出警报，也就是说我们完全遮挡的时候，对对射是会发出一个报警信号的。那么如果我们进行一个部分遮挡呢？ 啊，我们可以看到警号他是没有发出警报的，也就是说我们的对射在部分遮挡的时候他是不会报警的，只有在完全遮挡的时候才会报警啊，报警演示到此结束。

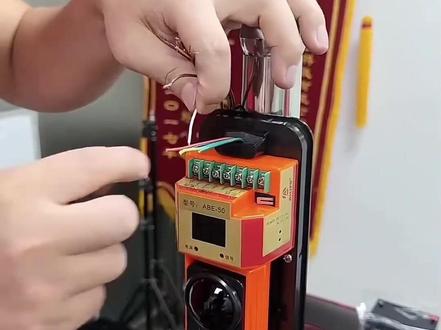

今天为大家介绍一下广州爱丽付电子第四代红外对射的安装与调试方法。准备工具，红外对射、鲍菇、螺丝、螺丝刀、安装支架等。首先从底部向上轻推，打开红外对射外盖，根据产品接线端标签，发射机接线如下， 接收机接线如下，我们以 i 行支架为例， 先将支架用膨胀螺丝固定在墙面上，将红外对设背面贴紧支架，将鲍菇的螺丝孔位对好，对设外壳的螺丝孔用螺丝固定，通常两光束用一个鲍菇，三、四光束用两个鲍菇， 两个鲍菇，四个螺丝孔位都固定好，接收机就安装完成了。 发射机与接收机用同样的方法固定在支架上，安装完成。接下来为红外对射接线，将支架上的防水胶塞取下，将 r、 b、 b 四芯线从上往下穿出来， 将上方红外对射的海绵垫取出，将电源核心号线穿过海绵垫中间，然后将海绵垫塞回到出线孔。 我们模拟红外对射与单防区总线报警模块 air 杠七四、八零、杠一、 a 的接线方法。注意，接线前将模块地址码拨好。模块的 棕白线接探测器三、四模块的红黑电源线与探测器的红黑电源线并连接到红外对射电源一、二接线端，模块的绿黄线与 rbb 四新线的绿黄线分别相接， 连接处缠上绝缘胶带。接线完成后，将模块放到红外对视侧面，用同样的方法完成发射机的接线。发射机只需要接两根电源线即可 为发射机和接收机接上十二伏直流电源，进行信号强度测试。实际测试中可以根据发射机和接收机的位置左右调整发射机光束朝向，通过探测器透镜下方的扶氧角度旋钮可以调整光束的 接收机 a、 d 显示屏的信号强度，达到四点零以上时，探测器即可正常工作。接下来进行报警测试。首先将发射机和接收机的外盖装上，外盖下方用螺丝固定 探测器，加上联动输出模块和声光井号遮挡光束探测器报警测试成功，感谢大家观看。

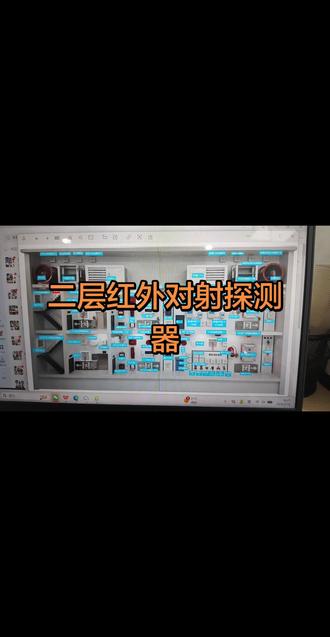

今天的话在图形显示装置考到的是二层二层红外对射探测器的地址编号，跟那个。呃，跟那个他的一个工作状态啊， 来，设备在这里看到鼠标没有？二层红外对射探测器啊？就这里啊，这个设备，这个是新考新考到的一个设备的前面都没考过啊。

无网无电，我们就用这一款无线红外太阳能对视，它可以现场语音报警，也可以报警，主机报警，下面我们就做个演示， 水神危险，请勿靠近！水神危险，请勿靠近！记得点赞关注哦！
