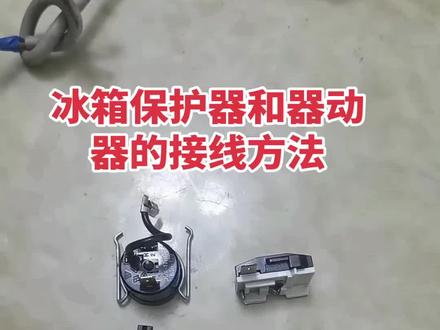

有很多朋友问我，冰箱，冰柜的热保护器和启动器坏了，该如何接线呢？其实方法非常简单，今天呢我把方法告诉大家，这种保护器和这种保护器其实它的功能是一样的， 它都是接电源线的火线、棕色线。 这种启动器上面有三个插，有三个接线柱，这个呢有一个接线柱，不管是三个接线柱和一个接线柱，它的接线方法也都是一样的，这上面有两个接线柱的接两根电容线， 下面这个接线柱接电源线的零线， 像这种启动器只有一个接线柱，直接接电源线的零线就可以了。 然后呢把保护器插在上面这个接线柱上，把启动器插在下面这两个接线柱上， 这样就接好了。

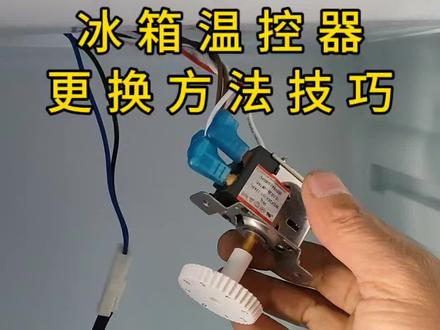

这个大家见过吧？这个就是冰箱温控器，当你家冰箱出现不制冷，压缩机听不到嗡嗡嗡的响声，百分之九十就是这个冰箱温控器损坏，只要有手就会换。 打开上层冰箱，取下扣板，拆掉三颗螺丝， 这个就是温控器，把三根线取掉，记不住的拍个照片，换同型号的温控器就好了。

我为什么我想了解，都怪我太难笑，只我看见 你否把才好，可我。

今天一分钟教会你冰箱的所有维修方法！冰箱冷冻是正常，冷藏是结冰。打开温控盒，找到温控器，把这个调节螺丝松半圈就好了，如果不制冷，紧半圈就好了。 冰箱通电正常就是不制冷，找到冰箱后面的启动电容，更换一个就好了。冰箱不通电，找到冰箱后面这个盖板，拆掉这个四颗固定螺丝，更换个主板就好了。灯亮不制冷也听不见压缩机工作的声音。打开温控盒，更换个温控传感器就好了。记不住的话点赞收藏，以免下次用找不到我！

冰箱不制冷，很多都是温空气，损坏了，这是温空气，这也叫温空气，但是他们有什么区别呢？其实很简单啊，像这种温空气基本都是冰箱在出厂的时候已经安装好了，这边有一根铁丝， 很多人不知道，其实这个是空心的，里面有导热油，温度升高，油膨胀，顺着细管顶动温控内部膜片，从而达到控制冰箱内部温度的作用，所以这种温空气叫膨胀式机械温空气。 而这种温空气呢，其实就是定时器，通过控制压缩机休眠时间和运行时间来控制冰箱的内部温度。 比如我们看一下，这两边分别有两个旋钮，仔细看，旋钮上有一个标记，标记指的就是对应的时间， 所以说这两种温空气的区别就很明显了。膨胀式温空气相对来说控温更精准，但如果坏了，对新手来说更换操作复杂一点， 而这种定时温控器安装相对更方便。冰箱电源插头直接插上面，这边呢，直接插二百二伏电源就可以了，现在你们知道了吧？

这个就是冰箱上面的温控器，您在网上买也就几块钱一个，但是您找师傅上门给您更换，最少要收您一两百。如果说您家的冰箱冷藏室结冰严重，怎么调这个温控器都不管用， 还一直能听见压缩机工作的声音，您就把这个温控器更换掉，更换起来也非常简单，先把这个灯罩拿下来，这里有三颗固定螺丝，把它拆下来， 这个就是温控器，把这个探头从冰箱里边拔出来， 线头拔掉，按照您家冰箱上的型号，花几块钱在网上买一个，自己给它更换上，这样是不是就省下一两百了？

他叫温控器，当家里的冰箱冷冻时，正常冷藏时结冰，用一把螺丝刀拆到冰箱里面的这个盒子，找到温控器的这个调节螺丝松半圈就好了，不制冷的话给他紧半圈就好了。

这是上期视频给大家演示的温控仪自动控制降温线路，有同学问如何增加手动控制线路呢？降温线路想实现手自动控制还真有点难度， 因为连接接触器线圈 a 二，这根线会反向供电给温控仪常闭触点，再通过常闭触点传输给温控仪电源，所以手动的时候会造成温控仪也工作。我们先把这根线拆下来， 如果使用中间继电器控制这根线的话，会增加接线难度。现在给大家介绍一个简单的方法，我们找一个按钮开关，然后把按钮开关的触点组拆下来， 对接到转换开关上。 按钮开关有两组触点，绿色是常开触点，红色是常闭触点。我们把常开触点这边对接到转换开关自动控制线路的常开触点这边， 这样对接上的触点会随着转换开关原来的触点同步动作。对接上的这两组触点用哪个都行，我们使用长臂触点吧。将温控仪输出的控制线接到长臂触点任意端， 然后从长臂触点另一端输出一根线，连接到接触器线圈 a 二端， 这样转换开关默认或自动控制状态，温控仪输出给 a 二，这根线是导通的， 现在我们开始接手动线路。上期视频我们从转换开关预留一个常开触点，从常开触点输出端引出一根线作为手动线路的电源，连接到停止按钮长 b。 触点任意 端引出两根线， 一根连接到接触器辅助触点长开端 e 三， 另一根连接到启动按钮长开触点任意端， 然后从长开触点另一端引出一根线，连接到转换开关，连接接触器 a 二这根线上， 最后从接触器下边的 a 二引出一根线，连接到辅助触点长开端十四，形成自锁。线路 都接好了，我们试一下把转换开关拧到手动位置，按一下启动按钮，接触器吸合，电机运转， 温控仪没有工作，按一下停止按钮，电机停止运转，转换开关拧到自动位置，温控仪工作开始，自动控制。自动控制过程上期视频已经介绍过了，这就是温控仪手动与自动控制线路。

我们来看一下这款 e s t e 的 产品，这款我们有两个颜色，黑色和白色。这款是 e s t e 十六安的接线，电源线的火线接一号孔，电源线的零线接二号孔， 三是接负载线的零线，四是接负载线的火线，五和六是接传杆线。传杆线最大限温是六十度，可以进入高级选项进行调色， 这两根线是不分正负极的。再来看一下这款 e a s t e 三安的接线，一号孔是接电源线的火线，二号孔是接电源线的零线，三是接长 b 型执行器，四是接常开型执行器， 五和六是接壁挂炉。现在我们接的是一个长 b 型的执行器，零线接的是二号孔，火线接的是三号孔。

壁挂炉温控器的安装，我们总是说这个壁挂炉接收器上有两根信号线，这两根信号线接到哪里？就是接到我们壁挂炉的主板上，我随便拿了一个比较常见的壁挂炉的主板，大家看到这是一种标准的一种接口形态，它这种就比较好接，就把这两个螺丝拧掉以后，把这个 短接线拿掉，我们这两根信号线一边一个给它接上，不分左右就完事了，就这么简单，所以说接线是非常简单的，只有这两根线，大家没有接线方面的问题，最重要的问题就是什么？我们得把壁挂炉外壳打开，它一般底部有两个螺丝，得把那个壳打开以后才能看到这个主板， 所以说整个过程我们会全程告诉你怎么打开，怎么去操作，而且是断电操作，大家不用担心。

上海杨浦区控江二村上门保洁。

上海杨浦区密云路上门保洁。

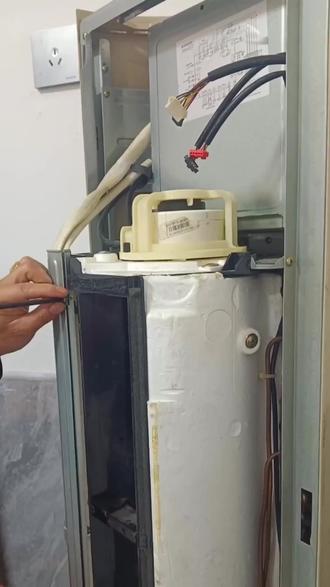

叮咚冰箱吧，供别发愁，速修到家，闪亮登场！原价六十九的冰箱救星，现在三十大洋全带走！不制冷、不制冰、不启动通电都成问题！ 师傅上门比闪电侠还快！专业工具咔咔一顿操作猛如虎！家福就像给冰箱装小风扇，通电瞬间满血复活！这波福利比冰淇淋融化还快！手快有手慢拍大腿，速修到家，让你的冰箱重新蹦跶起来！

对码较差，首先关机后两个手指同时按住第一个键和最后一个键，按住别松手，出现两道横杠，松手到这时候拿起插头立即给插到我们的电源上，观察这两个横杠，如果变成圆圈，他俩就通信成功了。对好码 给他开机就行了，现在就建立通讯了。我们测试一下我们先选的输收视模式，就手动模式，我现在把室内温度调到三十一度，按开关键确认这边小太阳对码成功。

把外壳拆开，再把温控器拆下来，先拔掉前记得拍照留底。温控探头直接拔出来， 新温控器给它按拆开的步骤逆向回装，这个探头一定要擦到底， 直到插不动为止，再把这些插头全部插上去，温控器塞进去，按原步骤安装固定好。

这个配件就是我们冰箱上面那个温控器，他是控制我们冷藏室温度高低的，他是怎么接线的呢？仔细看一下，在这个温控器上面一共有三个角，左边这个角他用字母 a 表示，他是接我们的交流电 火线的，右边的这个用习字母表示的是接我们的压缩机的，用 l 字母表示的是接我们的冷藏室后壁上的那一个加热丝的。平常我们调温度的时候，夏天你调到 二到三之间，冬天的时候我们调到五到六之间就可以了。
