stp装配文件的零件如何修改

这节我们来讲一下 ug 的装配图怎样解除关联。那首先我们打开这个 s t p 文件， ok， 当我们打开的这个文件是 s t p 格式的时候，我们有时候会发现在这个装配导航器里面，我们把它点开，它这里面会显示一个装配文件， 因为他这个装配零件，那我们就会导致我们在选择使用的过程中，不能直接对他进行一个编辑修改。比如说我们点合并， 这个时候我们会发现我们根本捕捉不到，那这个时候我们就需要把他的装配关联给他取消掉，解除掉。那我们在这里分享几种方法。第一种方法我们可以通过菜单文件下拉，这里面有一个 导出，在导出页面里面我们选择第二个选项，选择第二个选项，选中他好过后，我们直接选中我们的一个零件图，选择一个导出去的一个版本，比如说我们导一个十点零的 选好过，我们直接点确定，我们选择一个目录，比如说我们放在桌面名字我们随便来说。 好，那我们来点一个确定，这样的话图就被我导出去了，图被我导出去好过后，接下来我们想解除他的关联，我们可以直接通过 文件新建一个空白图档，新建好空白图档过后，我们直接把刚才我们导出去的 文件再把它导入进来，好，我们再来选择文件。当然我们也可以在菜单这里面去点文件， 这里面有一个导入，导入第二种格式，那这个格式我们把它选中，其实我们刚才导出去的一个文件后缀，它是 x 杠 t， 我们现在再把这个文件给它导进来。 ok， 那这样的话你会发现在这个装配导航器里面他已经没有装配关系，那我们就可以直接对他进行修改，比如说我们合并，这样的话我们就能捕捉到这个铁了，这是第一种方式。那第二种方式呢？ 好，我们再来切换到这个装备文件，我们可以通过菜单这里面下拉有个插入，插入 里面有一个关联复制，这里面有个叫几何连接器，选中几何连接器选好过后，在这个地方我们下拉它这里面有一个体 选择题，把这两个题都给选中确定，那这样的话实际上他是帮我们另外抽取了两个图形，那原先的图形我们不需要了，我们可以直接通过菜单编辑下拉，这里面有一个特征， 有一个移除参数，把它框选一下，那这样的话把它全部选中，确定给它移除参数。那这个时候我们可以在这个装备导航器里面把这两个选中， 直接点右键删除掉就可以了。那我们现在看到这个图是我们刚才抽取出来的，他已经没有装配关系了。好，这是我们的第二种方式，那我们来看第三种方式，我们先把这个图给撤退一下， 好，撤退到它是有双倍关系的，我们合并看一下，还是捕捉不到，对不对？那这个时候我们再来点文件下拉 插入，这里面还是关联复制，我们刚才用的是几何连接器，那这个时候我们来用这个提升体，也可以操作 选择提升体，选择这两个体确定，那同样的操作方式， 我们在菜单编辑，我们这里面有一个特征，一处参数，再把它框选一下， 确定把参数给移除掉。那这个时候我们再在这个装备导航器里面把这两个文件直接右键删除掉， 那这个装配关系已经被我们给解除了。那这样的话我们就分享了一下我们 ug 软件这种装配图怎么解除装备关系。

来这边再继续来看啊，现在就是这个门的话，他，呃没有没有配合，他的位置不对啊，他这边位置不对。呃。机架的话已经修改完成了，所以呢这个机架的话你直接邮寄给他固定就好了。对啊， stv 格式文件打开之后确实没有固定的。 那这个时候像这种配合的话其实也是很简单的，所以他他这个面和这个面给他添加一个重合，他这个位置基本上都能定的下来 啊。因为这边给的要求就是，呃没有参数吗？我们只要将自己所需要的参数将它设置好就可以了， 因为只要看结果啊，所以呢方法的话就是这样，然后上面这个零件的话他的位置也是不对的。所以 怎么样去修改呢？还是用这个移动的方式啊，把这些零件都给他选择上选择移动这个零部件是吧？还是按照 x y g 到 x y g 的一个位置啊？这里的话是按照这个模型是 x 方向，那就是从这个 x 轴 呃往上走，这个是 x 走，是呃负方向吗？这个 x 负方向啊，减一百就行了。给他四啊，点击应用， 你看他的这个呃版的位置就 ok 了。另外的话就是把这两个啊，这个已经改过了，这个改过了，把这个配合一下。呃他我不太清楚他的配合是在哪个位置，有没有留间隙，所以比较靠谱的是 没有留间隙，比较靠谱的是自己看一下嘛。是吧，你可以给一个宽度配合也行，没留间隙的话那这个你就给他一个重合，这个版的话来我们再再改一下去，这个基本上工作就改完了。呃，这里点击否啊？ 所以这里的话还是用同样的方法选择分割，对吧？然后把这两个选上，割开之后这个往下移动 x 方向是一百， 然后再点击组合，点击添加保存关闭，是 这样子的一个，这是因为他这个是一条生产线啊，这个机架只是其中的 一个部分，所以呢，对于像这种 s t v 格式文件的话，改它不是很难，但是有很多的一些工作比较繁琐，你学会了吗？

啊，因为要求只是把支架改做矮一百啊，其他的数据都能匹配的上，所以呢，我们要将对应的其他的零件也给他做矮一百。 呃，因为他又是一个装配体结构关系啊，我们只要得到最终结果就可以了，所以呢，去修正他的方法，我们就比较直接啊，简单粗暴就能将他做出来，把这个零件也给他打开来，这里的话他是 也是没有参数的，因为 stp 格式它只有输入键嘛，所以像这种情况的话，直接选择对应的一个合适的一个位置，选择分割，将这个零件将它切割掉 哦，因为他也没有别的一些其他的，就是一个方的啊，不想去画的话，那还是用这个移动复制的方式， 往一个轴方向给他做矮一百就可以了。点击确定之后呢，选择组合工具啊，把这两个再组合起来， 这个就是新的一个零件，结果就完成了，我们来保存啊。这边的话退出去点击确定，看一下最终的一个结果，是不是这个长了一百的现在就已经又解决完， 处理方式还是很直接的，你学会了吗？

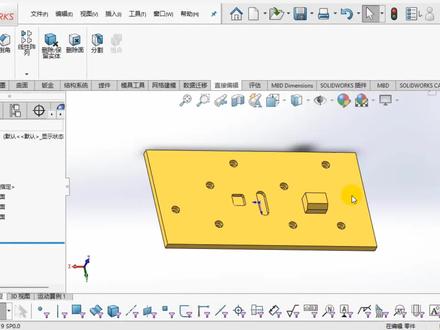

这期视频我们就来学习一下像这种 stp 格式的，我们拿到这种文件以后， 怎么样在这个 stp 文件上面对这些特征一次性给去除掉，比方说这上面又有城头孔，还有方孔，还有腰形孔，还有凸台，我们怎么样把这些特征一次性给去除，然后完整无损的填补好 好，我们先选中这一个过滤面，点一下，点一下，然后再点击右键选择这个地方，然后点击选择所有， 选择所有以后，然后我们再按住 ctrl 键选中这几个大面，依次选择点一下，再 点一下，点一下，把这几个大面给全部去除掉，然后我们再点击删除面，点一下，然后再选择删除并修补，然后打勾看到没有他就完整无损的给填补好，并且把原来的特征给去除掉了。

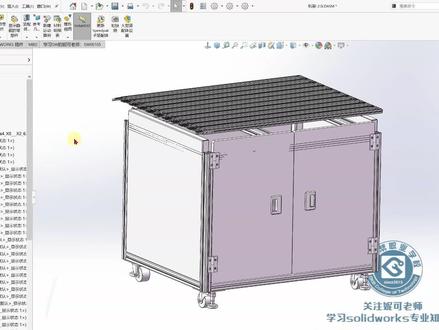

来继续接前面视频，我们继续来修改这个模型，嗯，这种情况下的话，首先第一还是如果能自己重新去会这一遍，我觉得会这一遍也是比较快的， 但是如果你不想绘制的话，我们要知道什么样的方法能改，所以这里的话就是跟大家讲的是一种制作方式啊，不是说这个你偷不偷懒啊？想偷懒的，那你要知道偷懒的方法是不是偷不偷懒取决于你自己。 他这里的话是一个门板，他是装了一些装配体的零件啊，这个里面的话我们也是能够驱动他的，因为是 sdp 格式转换过来之后，他这个你可以将他进行固定吗？这个进行固定啊，其他就别动了，因为你一动的话整个模型 全部都散架了啊。那么这里呢只需要去进行一个移动就可以了，如果说他能够去进行一个装配的话，你就给这个面到这个面给他一个重合，他就能够给他装配回来。 但是像有一些他其实不太方便去装配，或者是确实是他那个位置不是那么合适，所以这个的话我们换一种方法啊，他这边要进行移动，在装配体里面也是有一个移动零部件的， 选择这个移动零部件，然后这里的话给他一个到 xyg 的一个位置，我们这里的话整个模型就绕着 z 轴啊，这边的话给他做到减少一百啊，他是一百的这个位置点击移动，你看他这个也就移过来了，所以，呃，对于 没有配合关系，然后你又怕一动他又整个散架了的这种模型的话，你看就是这种这样的一种方式就可以了啊，那这个重合的话不需要啊，这个给他删掉就可以了 啊。这个地方因为，呃，我把它一起也给他往前面移动了，所以我这个再给他进行一个配合啊，就是他不会变形，不会散架的，添加个配合也是 ok 的，来点击保存就可以了。 看一下我们最终回来的这种啊，这个地方他的安装位置啊以及模型都不会变形。 ok 啊，那么我们下一个视频继续啊，像他这个地方也是有一个位置不对，我们应该要怎么样去修改呢？你们有什么好的建议和方法？嗯，勤快一点，还是这句话吧。

哈喽，大家好，非常高兴大家来到斯俄罗斯自习室，这期视频还是就前期视频的内容进行讲解，如何将 spp 等中性文件进行设变更改，以达到我们所要的设计意图。 好了，我们先温故一下前期视频的内容，如何逆向框选进行全选，以及如何使用固定命令。 这次我们想要将这个工字钢改一下，换个大一点的工字钢，但又不改变原有孔位，那我们该怎么做呢？ 很明显弓字杠也是属于焊接键，一说到焊接键，我们脑海中就应该蹦出焊接库的运用和斯勒鲁尔焊接键的命令。我们直接打开该零键，简单的测量一下长度，然后 后直接新建新零件，直接画草图，直接拉个直线，选择焊接命令，在国标库中找到我们需要的工字钢牌号，进行焊接键的成型。 在这里我们将草图隐藏一下，我们再来画个连接版。为了和原来的一致，我们先测量一下尺寸，保证改尺寸不变，其他操作基本类似，就不一一讲解了。这一段大家就快进看看。 我们再来利用镜像命令将另一端焊接板镜像过去，然后重命名并进行保存。为了后面替换便于观察，我们将新建的零件颜色改改，我们切换一下界面，调出总装配体中插入刚才新建 工资高直接拖进该装配体中。在这里部分草图还是显示出来，我们点击最上面的眼睛图标进行隐藏即可。 二话不说直接进行配合关系，我们直接选中新建零件的底面和要配合位置的底板平面。在这里我们只需要按住键盘 ctrl 键不松手，选择两个面之后，系统会自动跳出当前的配合关系，我们选择重合即可。 我们再来按住 ctrl 键依次选择新建零件的孔和要配合零件的孔，系统还是会跳出当前的配合关系，显然我们直接选择同心即可。显然当前零件配合关系不足以约束他的自由度，使他限制不动， 我们再来给他添加一个约束条件，还是按住 ctrl 键依次选取两个圆孔面进行同心配合即可。这里的倒角也可以搞搞，先测量一下数值， 直接打开该零件，选择倒角命令，直接选择四个角调整参数即可。倒角完成，我们直接鼠标选择倒角命令进行拖动，使他在镜像命令的前面，这时我们可以缩放一下零件，看看镜像板是否也跟着倒角了。 毫无疑问，答案是肯定的，不幸的小伙伴，我们可以将倒角命令直接拖到镜像的下面，看看效果怎么样。毫无疑问，该进行镜像板定位倒角，这也算是一个色乐波尔 试用小技巧吧。我们继续下面的讲解，切换界面，我们将以前不要的工资高我们可以隐藏或删除或压缩， 在这里我们选择压缩，后面的工字钢也要进行替换，我们就直接进行阵列了， 别省了重新配合操作。后面的操作就不讲解了，大家看看好了，这期视频就讲到这，觉得有用就点个赞，没加关注的点个关注，加个收藏，谢谢！

好，这期视频我们就来学习一下，像这种 s t p 格式的，这种打开以后它是这种形状的，我们在这里点击右键以后，是没法对这个单个的零件进行一个打开的，这种情况怎么样去操作？比方说我们这一个 像这种形式一样，他如果是说转换成 stp 格式以后，他是这种零件格式的话，我们点击右键就可以进行一个单独的打开，对他里面的这个指定键单独的进行打开， 这就是我们需要的，所以说我们如何来解决这个问题，这里有两种方式可以解决这个问题。第一个我们在这里点击右键，点击这个解散特征，看到没有这个 点击解散特征以后，点击四这个地方断开链接，然后把它变成这个虚拟的这个零件，变成虚拟的零件之后，看到没有，他这个零件，不管是零件也好，还是这个组装题也好， 他都有这一个符号，有个向下的一个箭头符号一样，这个符号代表就是我们这个零件他是处于虚拟的状态，也就相当于还是处于云端状态，所以我们要把它在另存为点击右降， 在外部文件中点击他，然后点击保存只装配底，然后所有虚拟指定部件点击这个，然后我们这里要选择我们所要保存的这个路径， 在这里我也教大家一个技巧，这个保存路径你可以选中这一个第一个，然后按住 shift 键选中最后一个，全部选中以后你改变一下他的 保存路径，在这里点击直径路径，新建一个文件夹，然后我就保存在桌面，然后选择他，然后点击确定，这样子保存以后，他就全部成为了这个实体可打开的一个状态， 这是其中的一种方式，大家如果你不想这么麻烦，我还可以教大家另外一种方式，就是说我在打开这个 stt 文件的时候，他直接就变成这种方式了， 这是最便捷的。好，我们来看一下怎么设置，我们先打开工具窗口，下面有个选 下按钮，我们找到选项按钮，然后点击这个导入这个选中导入，然后把这个启用三 d 这个勾给去掉，去掉他就点击确定，点击确定以后，我们再来看一下， 我们重新打开我们刚才的那个 stp 文档，找到那个 stp 文档我保存的是在 也不怕，然后找到我们这个，当然不是这个 stb， 这个好，我选中他以后点击打开，点击打开它自动识别出来以后就是这个样子，看到没有？ 所以我们就是刚才把那一个勾给去掉以后，他就直接把我们变成这个，所以这就是我们需要的一个效果。

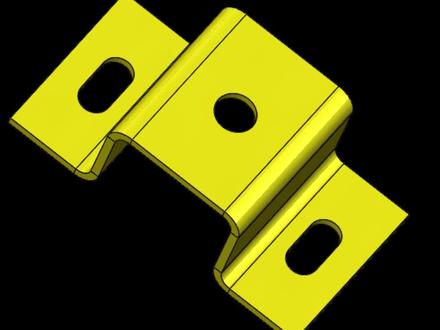

stp 格式钣金键如何改圆角的大小？先选 stp 零键，右键断开链接，测量一下原始半径，目前为一，那么我们要改为三， 先点直接编辑，点删除面选择这些圆角面都要选中选项选择删除并修补点确定， 然后点板筋插入折弯半径，输入三固定面，选择这一个确定，然后测量一下，看看半径是不是等于三， 然后点涨评看看效果就搞定了。快打开评论区的素材去试一下！关注老万主页，有更多精彩内容！

七条狗说记性，今天我们来聊聊外部导入的 stp 格式的零件怎么实现左右两端不变，中间伸长或缩短呢？ 首先我们利用拉伸切除命令将这个单一尸体变成多尸体零件， 接着我们点击 插入特征特征，下边有一个移动复制，我们给其添加一个距离配合，首先选择这个实体， 让这两个之间的距离是两百， 接着我们点击插入面，这里有个移动， 我们这里选择灯具，然后这里要选择一个要移动的面，我们选择这个面 要移动的距离，我们输入个两百以上，然后点击确定， 虽然啊我们现在已经实现了这个零件的变成操作， 但是现在这个零件还是一个多实体零件，我们要将其变成一个单一实体零件，我们点击插入特征特征，下边有一个组合，这里我们选择添加， 这里要选择要添加的实体，我们选择这两个实体，然后点击确定这个多是 体零件，又变成一个单一实体零件了。好，今天的分享就到这里，喜欢我的视频就关注我，机械工说机械我们下期见。

大家好，我是三十二利，喜欢的朋友点赞关注加收藏。那我们这里很多新手呢，经常用碰到这样的一个问题，就是说我们打开一个装备，你会发现我们这个零件会有一个箭头， 同时呢我们去做右键，做左键都没有办法打开这个引键，那这个现象呢，通常出现在我们 sorrybooks 二零一八以及以上的一个版本，那我们今天怎么解决呢？告诉大家一个方法啊，选择我们的选项， 在最下面的第二行选择导入啊，导入里面将我们的这个启用三 d 的这个 选项把它勾选掉，同时呢底部将我们的输入多个零件为实体也进行一个选择啊，其他的按照我屏幕这样子进行一个设置，那么设置好了以后呢，点击进行确认 以后，你所有的零件就不会再出现这样的现象，把它关闭啊，之后再打开我们这样一个相同的零件，我们就会发现我们的零件是可以正常打开编辑的了。 我们现在看一看，我们现在的魔术模型术已经恢复正常了，你学会了吗？关注我主页，学习更多骚的 boss 技巧，谢谢大家。

首先打开软件， 选择文件，选择打开，选择，打开 stp 格式下的装配题 软件读取数据， sgp 格式的装备题打开 发现装配起前半跟零部件前半都有都有箭头，同时表明是固定的，这个时候我们移动这个零 键是不会动的，点击选项，点击导入，把选择停前面那个对号去除，然后点确定， 重新打开软件，重新打开 s 七 p 的装配机， 打开之后现在就没有那个箭头，然后现在可以进行编辑啊，装配配合等一系列操作。

大家好，我是小亮，今天给大家演示一个很奇特的现象啊，所以我今天特意装了一个新版本啊，装了一个二零版本， 这个之前有粉丝朋友问过我，那我们今天一起来看一下，首先我们先打开啊，我准备的那个图，这是我们之前的那个智能柜啊，海上智能柜， 然后我们耐心的等待一下啊，这个打开有点慢，好了，现在我们啊终于把它打开了啊，真的是费了九牛二虎之力啊， 这个现象怎么独特呢？我们可以看一下啊，你看你打开这个装配体之后是吧，打开 igs 格式也好，或者 stp 格式也好，打开之后正常，我们打开之后是这个，这单个零件我们是可以单个编辑，对不对？做的多的人大家应该都知道啊，但是现 发现没有，现在编辑不了，你看见没有？找不到那个打开这个小零件的那个地方，而且你想打开单个零件也看不了，进不去， 你看有没有啊？朋友可以在评论区里留言啊，我们看一下你是用什么方法解决这个问题的啊？你看到没有， 然后他只有这里只显示一个，是不是很奇怪，这里又又又没有，然后你如果是说想要把它全部弄开的话，我们还要点一下右键，然后剪点一下解散特征， 但是这个特别麻烦，你看又又是卡的不得了，哇塞，经过了两个世纪啊，这时我们可以看一下，我们要解散特征之后才能够打开这个零件，看到没有，然后我们打开零件， 然后还继续识别，这才是恢复正常的，对不对？那，那你看你如果是每一个都像这样解散的话，是不是很复杂？然后现在还能编辑，是不是？ 而且，而且有的这个单个零件还好，就是可以编辑草图， 还有的单个冷凝键是你完全编辑不了草图的，大家可以看 看下这一个啊， 大家可以看这个，那你看这个进来之后，我们是完全编辑不了草图的，这个里面 你看想编辑编辑不了是不是？这就是说这就很有问题了吗？对不对？如果是，如果就是这样子的话，什么原因造成这样子的呢？那我给大家说一个小方法啊，是因为我们这个地方有一个选项， 选项这里有一个导入，然后我们把这个启动这个三 d 什么英文看不懂啊？你把它去掉，不要启动他啊，记得啊，不要启动他。然后我们确定这个时候我们再打开看， 你比如打开这个，然后你看现在我们编辑行不行？比如说我们编辑草图 是不是没问题？是不是？所以大家记住啊，在我们的高版本的时候，我们把输入这个地方把它给改一下，不要启动那个三 d 的， 启动他之后好多东西我们用不了，再翻过来，我们看刚才桌面上面那个这个图，让我们再卡一次啊， 好了，打开了啊，你看这就是我们正常的看见没有啊？我之前用低版本的，大家应该记得吧？你看低版本是不是一打开就这样子，然后我还给大家说我要把它给固定上，大家还记得吧？有印象吧？是不是把它给固定，然后单 零件我们点的时候是不是可以直接就可以打开编辑都没问题，对不对？所以说大家记得啊，记得把那个三级那个地方勾勾给他去掉就可以了。就是说啊，以后大家打开火箭就不会出现这种问题了。 好了，今天呃在非常卡非常卡的节奏中给大家演示的这个呃怎么样？就是说避免呃出现，我们打开图纸之后编辑不了，是不是？是单个零件， 然后呢？呃，还要自己去呃解锁那个特征是吧？特别麻烦。不用这么繁琐啊，直接把那里那里勾掉就可以了。谢谢大家，我们下期见。

明明已经设置好了 stp 导游配置文件，再次打开配置窗口又恢复为默认状态了。大家好，我是刘志聪，这个问题困扰了很多同学，我们这个视频呢就彻底的帮大家解决这个问题， 我们以科六八点零这个版本的讲解，那首先我们打开这个软件之后呢，我们来操作一下我们打开 stp 的一个过程啊，首先我们要把工作目录啊设置好，然后呢我们去打开 啊这里面的一个 scp 图档啊，同时呢我们可以选这个啊使用模板，在这个地方呢可以去配置我们的一个 呃， scp 的一个导入的一个相关的一个零件跟装备体啊，他的一个模板啊，我们通过这个选项，这里呢啊可以去找到啊你需要的零件模板啊，比如说我自己的啊，在这个地方啊，这里这个确定好，那这个 装配体呢也一样的啊，指定一个好，这个时候呢我们就点这个啊，保存配置文件，当然呢这里面还有其他的啊，跟我们这个 scp 导入呢相关的一个选项啊，如果有必要的话呢啊也可以去啊，根据自己的一个需求去定制啊，我们把这个文件呢 啊把它这个保存出来啊，这个呢你要放到哪里呢？建议大家呢专门去设置一个目录来放置这种啊，导游导出的这种配饰文件啊，这个呢我们一会再去说，那在这里呢我就随便了啊，我把它放到我的这个啊酷六八点零的启动目录里面啊， 当然这个名称呢啊，你可以给一个啊，比如说就叫这个 s t p input 啊啊，大家注意一下啊，这种文件呢，它的后缀呢？我们点一下这里能看到啊，是这个啊， d i p 杠 s t p 的啊，好，我们点确定。好啊，当然这里呢你点确定啊，确定的话呢，就是按我们刚才选了这个模板呢，去把这个 s t b 文档呢导入进来了。那如果要下次我们再去导入这种 s c p 图档的时候呢，再去自动的去选择这个模板呢，我们还需要去在文件 选项在呃这个数据交换这个地方呢，去做一些这个呃导入导出的一些配置的一个设置， 刚才我们说到这个 scp 的一个呃导出的一个配置啊，导入的一个配置文件啊，他的一个呃可以方式的目录呢，我们就可以在这个地方去设置啊，来通过浏览去选到一个目录啊， 这里呢大家试一下啊，我就不去做这个操作了，然后我们这里还看到有关于一些导入的跟导出的一些配置的一个设置，那我们刚才这个 stp 的这个导啊导入的配置呢就在这里哈，我们可以去通过浏览啊 去找到我们刚才呢啊去输出来的这个啊配置文件啊，选择他啊，我们点打开啊，他又进来了啊，但是呢这里呢只显示为浏览啊啊，我们可以通过这个下拉 他这个地方呢再选到他，然后我们再通过导出配置的方式，对吧？把这个看这个文件呢把它替换啊，我们这个默认的一个启动目录里面的一个文件啊，确定啊，我们再点确定。好，那现在问题来了啊，我们如果再次进入我们刚才这个呃选项这个地方啊，再去看这个数据交换 啊，我们发现呢，这里啊，这个 scp 这个打入的一个配置选项呢，又恢复为这个默认的啊，我们刚才明明已经设置好了这个啊，他没有生效啊，这个时候呢，如果我再啊重新去 打入一个 scp 图档啊，比如说我还是打入这个啊，大家看一下啊，在这个地方呢，他会默认的选上这个模板了啊，啊， 感觉是生效了，对吧？那我们把这个拉一下，能看到了刚才我们设设置的这两个模板呢，他也是进来了的。好，如果我啊现在呢我把这个软件呢把它关闭啊，并且重新启动。好，那现在这个软件呢，我重启了啊，我再去 把这工作目录呢把它改一下啊这里，好，我们再重新去打开一个刚才这个 sdb two 档哈， 大家看一下啊，这个地方啊，他又恢复为默认的一个状态了啊，我们点击这个细节能看到啊，我们设置好的这两个模板呢，并没有被应用哈，好，同时呢我把它关闭一下，我们如果再进入文件选项 啊，找到这个数据交换这个地方，我们能看到这个配置呢，确实是没有保存，没有生效。那如果我们再去看到这个啊配置变声器这个地方啊，那我们看一下呢，我们刚才所配置的这个 stp 的一个导入配置呢，其实呢这个的选项已经有了啊，已经生效了的啊，我们把这个拉一下能看到了， 好啊，就是这个选项啊，但是呢为什么啊他没有被应用呢？那细心的同学你可能会发现啊，那我们刚才这个配置文件呢，他是有一个后缀的啊，啊，我们发现这 并没有显示出来，而我们再看一下其他相关的一些啊，跟这个配置文件相关的选项呢，他这个后缀呢啊是有显示的。 好，那其实问题呢就涂在这个地方了，那现在呢，我把这个关闭一下，我们直接去到我们的工作目录里面呢，去打开这个 config， 点 pro 这个文件看一看。好，那就是这个文件哈，那我们看到下面这个 stp 的一个导游配饰呢，他有这个这样的一个啊，点这个 dip 下杠 stp 啊这样的一个后缀啊啊，这个呢我们可以通过呢右键啊打开方式 记事本。好，那我们看到了我们啊这个选项呢，他会在最后面啊，因为我们最后加进去的啊，好，在这个地方呢我们直接可以把这个后缀呢把它粘贴一下啊， 或者输入一下啊在这个地方，对吧？好，我们再去把这个文件呢做一个啊，保存好，大家注意看啊，这个时候呢，我们再去找我们软件，我们可以再次的啊，进入他的一个 配置编辑器里面啊，我们可以通过了这个导入啊，我们把我们的一个配置那个，呃，看这个文件呢，把它直接导入一下，话说你重启这个软件也可以啊，我们看到了这里啊，明显是有一个变更了，对吧？让这个后缀进来了，对吧？好，我们把那个确定 好，我们这个时候呢再重新的去，哎，打开一个 a c p 手掌啊，我们看看啊， 好，我们看到这个勾呢自动挡上了，好，然后细节里面呢，我们看到啊相关的选项呢啊他也更改过来了，对吧？就应用了我们自己的一个模板了啊，当然这个时候你要是把这个软件关闭重启你再去打开其他的 s c p 档呢啊这个呢也会被用的啊，就是啊这个成功的啊没有问题的。 好，那这个呢就是呃问题的根源哈。那呃细心的同学可能应该会想到哈那为什么我们设置这个配置文件他跟后缀 他不会自动带进去呢哈这个呢其实呃很简单哈我们前面也有啊设计过这一类的问题啊就是因为呢我们这个啊 windows 系统本身呢这个后缀啊这个呃没有去把它这个设置为显示啊，我们可以呢去到这个系统里面去看看。 那我这个系统呢是 win 十一的啊大家的系统呢可能会有差异，然后我们可以通过查看这个地方啊显示把这个呢文件扩展名把这个勾呢去打上啊大家看一下啊 啊明显的话呢这个配置文件啊不管我们这个啊你有没有设置你显示就说这个文件框架门有没有打勾啊，他这里这个后缀呢他都能显示的。但是呢有些文件不一定啊，比如说像这个啊 这个最终文件啊他就不会显示啊，比如说我把这个呢啊取掉去掉啊，看这个点已经没有了，对吧？我们重新去打开啊啊扩展名啊 出来了啊这就是说呢啊虽然说我们能看到这个后缀但是呢我们这个软件呢他不一定能识别啊我所以说呢要保证我们这个软件能够识别这个后缀的话，我们最好是把这个啊显示这个文件扩展名这个勾呢把它去打上啊，这样子的话呢，我们再去设置我们刚才的这个，呃， atp 的一个导出导入相关的一个配置呢就不会有问题了哈，好，那做了这样的一个设置之后呢，我们再重新去到我们软件里面啊，我们再看看呢，我们这个数据交换啊， 做了这样的设置之后呢啊，这里能不能让他这个生效啊？啊？你直接点的话呢，他可能不会生效啊，我们点这个呃啊确定啊？我们再次进入看一下。 好啊，这里没有啊啊，其实呢这个呢可能我们要重新的去呃呃浏览一下啊，我们看看哈，再去找一下我们这个 这个文件啊，再次的把它加进来啊，这里面呢啊，虽然显示依然没有的，那我们可以呢啊把这个打出一下啊，这个时候我们不妨呢啊把这个软件关闭再重启 好了，现在呢这个软件呢我重启之后呢我们再次的进入啊，刚才这个数据交换啊，我们就发现了这个配置呢，他就进来了哈，他就自动 的去把它识别出来了哈，同时呢我们点这个下拉这个三角能看到哈这个选项呢啊，他会列在这个地方。好，那我们这个视频呢就分享到这里。好，我是刘志聪，视频的左下方有库乐版，今天拆读教程的学习 uco， 谢谢大家。

装配图当中怎么样去修改零件的名称？我们来看一下，比如说我们要把这个上盖进行修改，我们就把这一个零件单独打开，打开了之后 我们在文件有一个我们的管理文件有一个重命名，我们只需要在这个位置去把它修改，比如说我们改成我们的把手，我们点击确定， 然后我们再返回装备档，大家可以看这个位置就改好了，我们再把整个装备档进行我们的一次保存就 ok 了。这就是我们在装配档当中怎么样修改零件名称的方式，这就是今天讲解的内容啊，你学会了吗？
