哈喽，大家好，欢迎来到融创课堂，今天我们将一起学习卡地亚创城式曲面设计模块中的提取命令和多重提取命令。 这两个命令都在操作命令框中，我们可以点击边界下方的小三角，打开二级菜单来找到他们。 提取命令可以帮助我们提取曲面上的特定部分，以便在后续的设计中使用。我们点击提取命令，在要提取的元素选择框中选择需要的曲面，然后点击确定，软件就会生成所选区域的曲面供我们使用。 如果我们需要多张曲面，可以将拓展方式改为切线连续或点连续， 以提取相切的曲面或所有曲面。如果在提取某一曲面后还需要其余曲面，只需选择已提取的那块曲面，然后勾选下方的补充模式， 软件将自动提取剩余的曲面。提取命令还可以提取曲线，我们点击提取命令，选择需要的曲线。如果需要不同类型的连续性，则可以修改相应的连续方式。 多重提取，顾名思义就是可以一次性选择提取多个曲面。与提取命令一样，我们可以通过修改连续方式来达成不同的效果。但更为便捷的是，选择曲面时可以使用 移除按钮来移除不需要的曲面。好了，今天的提取命令和多重提取命令的教学就到此结束。如果你想学习更多卡 tea 技巧， 欢迎关注龙创课堂，进入我们的主页，并加入我们的粉丝群，我们将持续为大家更新相关的教程，谢谢大家！

昨天在网上有个朋友给我私信，他说他找不到这个草图的工具栏，为什么会这样呢？ 我们调入工具栏是有方法的，像我现在这些位置都摆到这来了，我们点 用鼠标左键点击它，然后不要不要松手，然后把它拖进来，这样拖进来， 然后把这些拖进来，是吧？把它拖进，拖进来。嗯，如果我们要放到第二 行的时候，我们就不要完全靠死，这就变成了第二栏，假如放不下的话，我们就把它拖进去啊， 但是我们在使用的时候啊，这些工具条工具栏他的位置会经常变化，会造成造成我们比如说会找不到，我们拖到下面来，我们把这个也拖这里， 那么我们即使已经隐藏在里面去了，我们在点击右键的时候，这些都是勾选的，就说在我们已经这里面已经选了， 而在这个屏幕上面却找不出来，因为他隐藏在这个工具栏里面，你看 是吗？第二种就是我们把它关掉，这个约束啊，把它关掉，哎，我们找这个工具，还有我们把这个修饰特征把它关掉，我们现在把它放进来， 假如我们是这样放进来，哎，我们要操作的时候，我倒脚没有了，没有了啊，这也没了，找不到了， 那怎么办呢？然后我们就是在这个工具栏上面，在这里也可以点一下右键，到这里面去找，去选择他，然后是修饰特征，在这里点击一下他就出来了。 那我们这里还有压缩，不压缩那是没关系的，压缩就把它叠到一起， 不压缩的那就把它分开的，我们就把它那个， 这两个已经有虫了， 关掉一个，今天还还一个技巧，就是哦， 我们这些工具懒，在使用的时候他经常会跑飞掉，就找不到位置，经常会变。其实我们这个卡贴里面还有一个设置，把这个工具条给锁定， 我现在我是全部可以拖动的，可以调位置的，你把它调好位置之后，我们在这里有一个设置自定义，我们看一下， 我们把这工具栏给锁定，他以后就不会变了。来选项，看一下这一个锁定工具栏位置，点击他关闭，你看我再按鼠标左键， 他这个是已经拖不动了，这位置已经锁定了，但是这个是可以拖动的，然后我们再把它扔进去，他也扔不进去了，又把这些工具条已经锁定了，现在我再把它解锁指定， 再把它解锁取消，把这个修饰特征拖进来放到边上， 这样就成了第二列了。假如按自己的习惯来放置，按自己习惯来放置，放置之后我们就不希望他有变化了，就把它锁定掉，然后指定 选项来锁定电器，确定，现在这就不会再有变化了。 嗯，今天就主要是讲这个工具条在那个牌部工具栏这掉入掉出，然后工具栏的锁定，这是对于我们一些比较 那个接触这个卡贴时间比较短的，或者有些平时不是很注意的人呢，不知道这个技巧在里面，嗯，今天就讲到这，谢谢大家，拜拜。

今天继续来学习一下卡提亚环境参数的更改。点击开始。在下拉菜单中可以看见有零件设计、工程制图、 sketch tracer、 创城式曲面设计、图片工作室，还有装配设计、 freestyle 等，这些模块都是可以自主调节、添加和删减的。如何将这些常用的模块儿调出来呢？即如何修改卡提亚的环境参数呢？首先点击工具，选择自定义， 点击开始菜单。如果想要将 inmate shape 模块移除，点击向左箭头，即可从下拉菜单栏中删减掉。我们来看一下就没有 inmate shape 这个模块了。 同样的，我们再来打开自定义，当然工程制图、 image shape 会经常用到，所以我们将其调出来。如何添加这个模块呢？我们先找到工程制图，点击工程制图后， 点击向右添加按钮就可以了。在开始下拉菜单中，可以看见工程制图就被添加了。同样的操作，我们再将 unit ship 找到， 点击向右的箭头，添加到开始菜单栏中，可以看见 inmateshap 模块就被添加进去了，这就是通过工具自定义添加个性化的界面来更改卡提亚环境参数。 在其他位置有文件，我们点击这个文件，文件也和 windows 系统一样，有新建、打开、保存等等，在这里也是一样的。 同时我们在做产品设计的时候经常需要用到草图，需要先用草图来编辑一个轮廓，然后再对轮廓进行凸台、拉伸、凹槽等操作，那么我们可以将草图模块单独拉出来，其他的工具栏也是一样，可以拉出来方便操作。那怎么拉呢？ 可以看见这些工具的上面有一个突出的横杠，点击这个横线将其拉动，就可以将这个工具栏单独调出来。 当把这些工具栏都单独拉出来之后，界面会变得很凌乱，那怎么办呢？可以简单的设置一下卡提亚的环境参数。首先点击工具，选择自定义， 再点击工具栏，然后点击恢复位置，点击确定关闭，这样所有的工具栏就都恢复到原来系统给定的默认的位置了。如果有时候将工具栏的位置放置的很乱，或者工具栏消失了，怎么解决呢？也是点击工具自定义， 再点击工具栏，然后点击恢复内容，这样就可以将工具栏恢复正常了。卡提亚工具栏的调用你知道了吗？

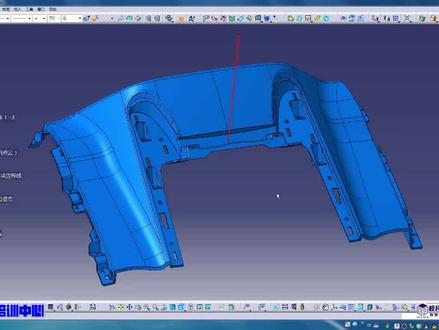

大家好，我们今天看一下塑胶片设计完成之后，如何快速抽取分型线。 好，平时我们抽取分析线，可能有很多人就是按边界一个一个的点，那样很麻烦，那我们将今天呢教给大家一个新的办法。好，首先我们这根触摸线在设计之前已经做完成了，然后我们首先第一件事，我们把坐标系 放在这来，然后把这个地方呢锁定好，锁定之后，然后我们进到一个新的模块，在机械设计下面有一个自动拆模设计，点开啊，就是这个指令， 好，把这个更多打开。首先第一个在这个地方要切换到这个指令离去，分离去上下膜的表面，然后这是锁 锁定分磨面，锁定这个坐标信啊，这里锁定坐标信，然后选择我们的十里好计算，然后呢这个地方是自动自动分离，把它点开好，确定 好，那这样子的话呢，我们的前后磨的磨面就已经离出来了，然后把这个呢可以隐藏啊，把实体可以隐藏，那这样子的话是不是就好，那我这个地方在定义工作，最下我再进到串联式外形设计里面去。好，那这个时候呢我们再来抽取，嗯， 这个地方找到点连续。好， ok， 然后呢消除参数隔离掉，好，再对他进行加速 点画线， 这样就完成了，我们再看， 只要你的拔膜做的很准，这个肯定一次性就会到位。好，谢谢。

大家好，欢迎大家呢来思维课堂，今天给大家讲个小技巧，那在我们做提取的时候呢，有这样一个小命令，我们平时呢有多项提取的时候呢，经常用到就是拓展方式啊，那在我们选择的时候呢，有时候选他啊，然后呢我这里面提供一些拓展方式，无拓展呢，就是这时候我们可以依次 次去选择我们需要的元素啊，然后如果说我想把这里面的香气元素都拓展，或者去历点运动拓展，或者说点连续都拓展，在这里可以赶上，比如点连续，他会把我们这里面所有的元素进行选择啊，然后香气元素啊，把我们跟这几个元素相吸的元素都进行出差，对吧？这是用起来比较方便的。那除了这个比较长呢，在我们这里面还有一个 可以看啊，那很多时候呢，我们可能需要提取的，比如说这里面元素，我希望某几个元素不做提取，那么其他的都做提取，那这时候我们就要沟通提取，把你不想提取的地方呢来提取到啊，比如这节不想提取，然后呢在这有补充模式，点击补充模式之后呢，他会把我们选中的元素都去除，把没选中的元素都进行提取， 对吧？可以看到这个时候他会坐着让你突然防止，那么这个呢是非常方便啊，以后我们工作时候经常会使用的，那么这个呢对大家也会有帮助，你学会了吗？关注我学习更多的卡加知识。

今天我们一起来学习一下卡提雅变换特征工具栏的使用。双击打开卡提雅，点击开始，点击零件设计，点击确定。变换特征工具栏，在这里如果没有变换特征工具栏，可以点击界面下的空白处，点击右键，这里有变换特征工具栏， 如果我们取消勾选，这里的变换特征工具栏就消失了。单击右键，找到变换特征工具栏，将其勾选上，可以看见此时变换特征工具栏是灰色显示状态，说明他必须基于已有几何体产品进行操作。我们点击 x y 平面，点击草图，绘制一个矩形， 退出工作台，点击突台命令，点击确定。然后我们点击平移命令，点击式平移的方向，选择 x 轴， 然后将鼠标放在距离两个字上进行拉动，调整到想要平移的位置。这里还有旋转命令弹框，点击式，这里选择 c 轴， 角度为四十五度，点击确定。还有对称命令，点击 zx 平面，作为对称面，点击确定，这些命令平时用的不是很多，再来点击 xy 平面，点击草图，画一个矩形， 退出工作台，点击突台命令，点击确定。这里有一个镜像命令，镜像命令用的非常多，点击镜像命令。现在系统默认的镜像对象为这个几何体镜像的参考元素，选择 yg 平面，点击确定。 这样就形成了一个镜像的实体。在上一个视频中有提到，修饰特征工具栏所形成的产品不能进行镜像处理， 点击尝试一下，点击到圆角命令，选择一条边，进行到圆角，半径设为十毫米。如果说想要将这个边和圆角画的边一样，如何操作呢？如果直接将这个到圆角镜像过去，我们点击这个到圆角，再点击镜像 是无法变换到圆角特征的，如果想要镜像修饰特征过的实体，只能点击这个实体，再对其进行相应的特征修饰，这就是对称平移旋转镜像命令的讲解，赶紧动手操作一下吧！
