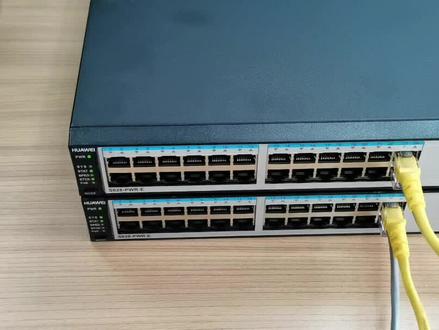

然后配置第二台交换机,进入 stap 零杠二,再把对立口加入,注意这里是零杠二,第一台是零杠一, 然后再查看一下堆叠配置, 配置好以后保存配置。 第二台配置好以后,我们把线插上去, 对立线插上去以后,第二台交换机会自动重启。如果两台交换机的软件版本不一样,第二台交换机的固件版本会自动于第一台的同步,这里第二台交换机 同步为 v 二零零二零零幺这个版本。切好以后,可以看到第二台交换机变为被交换机。在 display style 看一下对碟是否配置好,可以看到这里对碟已经配置好了。看看对碟配置, 再 display device 看一下,可以看到对的已经配置好了。现在两台交换机逻辑上就是变成了一台交换机,我们通过其中任何一台交换机就可以看到两台交换机的接口。
粉丝6.1万获赞20.5万

如何使用 web 界面来配置一台华为的 s 五七三五的交换机,只需要一分钟,大家都能轻松学会。好,我们可以看到这台交换机的 ip 地址是幺九二点幺六八点一点二五三,然后它的应付名是 idamin, 他的密码是 idaning at 华为点 com。 好,首先第一步我们点击这个以太网三,按右键点击属性,然后选择 intenate 协议版本四,在这里面呢使用下面的 ip 值, 我们输一个幺九二点幺六八点一点八八,然后点击确定,我们在网页浏览器里面输入幺九二点幺六八点一点二五三,点击了回车。 好,这里面呢有警告,我们选择呢高级。然后呢选择接受风险并继续。首先我们输入账号 at 命,输入密码 at 命 艾特华为点 com, 点击勾好,因为这是一台华为的新的交换机,我们进去的时候,首先呢要强制改密码,那么首先呢,我们输入旧密码,然后呢我们输入你自己知道的新密码,点击确定好,密码修改成功, 呃,然后呢,他要你用新密码进行登录,我们现在呢应付名艾的密,密码是我们刚刚设置的,点击勾好,我们现在就进入了他的页面配置,我们可以看到这里面有监控配置,诊断维护和网络, 那么我们来看这个配置啊,我们在配置下面呢,我们来创建一个围栏,看他和命令函有什么区别呀。首先我们点击新建, 然后我们新建一个围栏,一时啊点击确定好,大家发现没有围栏,一时就已经创建了。其实应网页配置非常的简单,但是刘老师个人建议的话,大家还是应命令函好一些。

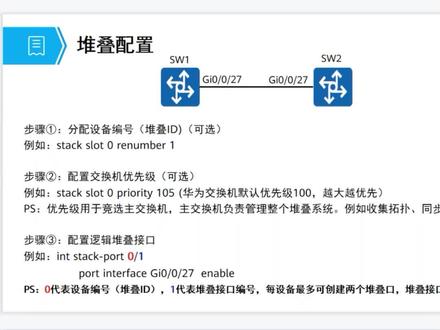

华为交换机堆叠的配置那三个步骤啊,步骤一呢,首先我们去分配设备的编号,也就是我们所谓的堆叠 rd, 当然这个步骤呢是可选的,默认情况下呢,华为的设备呢,出厂的编号呢,都是零啊, 也是零,我们可以呢把第二个设备给他的编号呢,调成一啊,就说你这多个设备做堆叠对吧,你是老大,他是老二啊,我们做以区分配置的命令呢,如下是 ticslot 啊,然后给他 remember 就可以了啊,比如说, 那默然情况下呢,我们交换机二的这个对叠 r d 也是零,我们现在呢给它改成一啊,是 tack slot 零 remember 一就可以了, 修改之后就要保存重启才能生效。没有 boot 啊,堆叠相关的配置呢,它会自动保存。重启之后可以看到交换机的接口呢,变成了一开头全部都是一杠零杠机。那么还可以通过另外一个字母来查看交换机当前的这个编号叫 displays tech 啊, 那么从这里面呢,也能看到他的这个编号呢是一啊,同时呢,能看到啊,当前的对叠组里面只有一台交换机啊,他的预先级呢,望远是一百啊,下来呢 看一下第二步骤,第二步骤是配置交换机的优先级,当然了,这一步骤也是可选的,命令呢如下啊,交换机的优先级呢,是用于选择主交换机的,那主交换机的是来负责管理整个堆叠系统,例如呢,拓步收集,同步软件配置等等啊,交换机的优先级越大呢,越容易成为主交换机。当然华为的交换机呢,他还根据启动的时间选择主备 先启动的交换机呢,当选为主交换机,如果同时启动,则太于先机,那比如我们想让交换机一担任主交换机,我们可以呢配置一下啊, stack slot 零,然后是优先级给一个一百零五,那它的优先级呢?已经变成了一百零五啊,那最后一个步骤呢,就是来配置啊,逻辑的对叠接口,就说你需要告诉交换机哪一个接口是用于堆叠,那么逻辑的对叠口呢?它这么创建的啊,叫做 interface stackpot 零杠一 零杠一,这是一个逻辑的啊,对叠接口,然后呢把这个物理接口加进来即可啊,那么同时呢,我们也要把二十七号口加进来,对吧?那么这个 零呢,代表的是设备的这个编号,也就是我们所谓的对 d r d 这个蓝色的一呢啊,它是代表对 d 的接口编号啊,也可以叫做潮尾号 slot 啊,那每个设备呢,最多可以创建这种逻辑的对接口,最多可以创建两个 啊,那么对叠接口的编号呢,需要交叉两分之一,就说第二个数字,它是不能一样的,比如说你左面选用了零杠一,那你右面的话呢,必须要选用,比如说这个啊, 比如说他已经变成一了吗?对吧?啊,一杠二啊,第二个数字要交叉第一个数字他是跟你这个设备的编号有关的啊,下面呢,我们来演示一下啊, s w 的配置, interface stack pot 啊,零杠一, interface 既零杠零杠二十七号口也一爆啊。 yes, 那么同时呢,到交换机二上来进行配置, interface stack pot 零 一杠二哈炮的 interface 吉比特零杠零杠二十七比一爆,它是一杠零杠二十七啊,好了,那这样的配置呢就完成了,没有选成主交换机的设备呢,它会自动重启,重启完成之后呢,就完成了对叠啊,我们可以看到第二台交换机呢,已经重启了啊,我们稍微等一下,等它重启。 那么第一台交换机呢,它是没有重启的,从这里面呢就可以看出来哈,第一台交换机当选为了主交换机啊。好了,重启完成之后,我们看一下,可以看到当前有两台设备了啊,一主一倍啊,优先级呢,分别是一百零五和一百。好了,对比的配置呢,到此就结束了。

对比配置好以后,我们再看一下指示灯的状态,我们按其中一台交换机的末的键,两台交换机的指示灯都会同步变换, 按摩托键切换到 style, 指示灯亮,现在接口指示灯就会指示 snort id, 这里第一台交换机一到九口指示灯闪烁代表 snort id 为零,第二台为一, 再按一下两台交换机的指示灯同步切换到 poe, 只是 poe 的状态,所以我们可以通过交换机的指示灯查看堆点是否做好。

交换机堆叠如何配置?我这张图呢是我现在连的设备,现在呢要做什么?现在我们要做堆叠,我们把两个设备合二为一,那现在我登的这台设备呢,叫是 swe, 就这台设备啊,我们可以看一下它的接口, 我现在二十七跟二十八连着线在,所以这两个端口是 up 的,其他端口因为没有连线,所以它是挡的。然后还可以看一下它的对叠情况, 这时候它的对叠组当中呢是没有设备的,那只有它自己本身没有做对叠。然后我们再来登录一下另外一个设备,这 s w 二的话,它的接口也是,你看二十八的接口当中呢,它的二十七跟二十八是 up 的,上面都是 dunk。 那么对叠怎么做?对叠非常简单啊,先去组建对联网络,先连线,我们线已经连好了,然后接下来呢,我们要配置他的对接端口,让他相互之间 去发送对叠的报文。这个怎么去配啊?这个非常简单,我们直接去写 interface 对叠接口,然后编号呢,我们就写零杠一好,因为这是对叠接口,我们需要在对叠接口当中去加入我们的成员接口,就加入我们的物理接口,叫 port interface, 我再加一个,加一个二十八,这样的话相当于两个端口都加进去了。嗯,加进去之后的话,我们可以去配置它的堆叠的优先级,因为它有主备嘛,我们让 s w 成为备份, s w 成为主设备,所以我可以设置它的优先级。优先级怎么设置呢? 有一年级默认是一百,我们改成两百,这改他的优先级,这个时候我们再去连第二个设备,第二个交换机, 然后设备他就一下重启了。我们刚才端口有个冲突了,我要把他端口改成一,他们两个分的都是零, 有一个对叠,我是零,一个对叠是一,这样的话就可以了。如果都是零的话,他就冲突了,我们要把它改一下,现在改过了之后他就开始重启了,重启完之后的话就对接成功了。


一分钟教你学会三层交换机的配置方法,实现多个网段互联互通。那我们来看一下今天我们是如何配置这个三层交换机,使下面的 pc 一, pc 二, pc 三能够互联互通。 那么 pc 一是十网段的 pc 二是二十网段的 pc 三是三十网段的,分别是三个网段,十二十,三十。我们提前给 pc 一配置好的地址是十点二,网冠是十点一, pc 二, pc 三也是提前做好一个 ip 地址的预设。那么接下来呢,我们需要配置交换机,使我们三个迷恋能够互联互通。那么进入到交换机以后呢?我们首先第一步进入他的配置视图,然后呢先关闭他的一个提示信息, on do, 关闭提示信息以后,我们需要创建三个迷恋,迷恋十,迷恋二十,迷恋三十。创建完三个迷恋以后,我们需要把一接口加入到迷恋十,二接口加入到迷恋二十,三接口加入到迷恋三十,那么先进入到一接口, 再进入二阶, 最后进入三接口, 我们创建玩三个 vlan, 并把三个接口加入到了不同的迷恋。接下来呢,我们就给三个迷恋配置 ip 地址。首先配置迷恋十,进入到迷恋的视图下面,输入 ip and dress 幺九,二点幺六,八点幺零点幺二十四,快特退出 interface 迷恋二十, 输入 ip address 幺九,二点幺六,八点二零点幺快二十四,快特退出,进入到 elen 三十, ip address, 幺九二点幺六,八点三,零点幺二十四,快退出到监括号模式下面,输入 saf 进行一个保存, 那么保存成过以后呢,我们就用 pc 一去拼 pc 二和 pc 三,如果可以拼通,那么我们这个实验就算是完成了,那么我们拼 幺九二点幺六八点二、零点二,那么现在是可以拼通的,我们再来拼一下幺九二点幺六八点三、零点二,那么也是可以拼通的。那这就是我们三层交换机的一个三层明亮互联互通的配置。


接入层交换机一般都要用到哪些技术?像接入层这个网络架构的话,我们用到的产品。我刚说交换机对,那大家知道接入层交换机要用什么技术吗?就是大家在工作当中去调试交换机的时候, 有调试过哪些技术呢?微辣应该是最常用的吧,微辣的作用是隔离。二层广播浴就是接入层有一个特点,接入层其实一个交换机下面所连接用户量不易过大。就是如果你说你一个 进入一层,你一个交换机还没连很多交换对吧,连了很多个设备。那这时候呢,我们都是要划分微烂的,如果你不划分微烂,结果就是所有的端口啊,所有设备 都在一个广播域内,那么任何一个设备去发送广播,其他所有人都能收到,就会造成我们的网络庸塞,就上网就堵塞了。那么肌肉层还有什么样的技术呢?链路俊和 msp 生成术啊。 dhcp, 我们在肌肉层用到 dh, gcp, 它不是福气, dhcp 用的是 dhcp。 snowping。 列入聚合是干嘛的呢?列入聚合,它其实就是我们网络当中叫列入备份的一种。这就给大家讲讲我们现在上网的这个方式。我们网络上网啊, 如果说像这种电脑的连在这个交换机上面,通过交换机连接上面的汇聚到核心,最终到我们的出口。到哪里呢?到运营商一条线路通信是没问题的。但是如果在通信的这条线路当中, 如果我的设备出现故障,比如这个设备出现故障,或者线路出现故障,那网上就可能断了。因此呢,我们会考虑来再加一条线路,或者加一个设备。加一个设备呢,我们叫设备备份,加一个线路呢,我们叫什么叫链路备份。 那么两条链路的话,两条链路能不能同时使用呢?如果要同时使用的话,我们要用到链路聚合这个技术。深层 数据是干嘛的?申诉就是防环的。如果说我们加了一个设备,那网络可能会出环,一旦网络出环的话,那么结果是什么呢?结果就是这个广播风暴啊,重复这样,骂个地表,骂个地址漂移啊这些东西就行了,就会影响网络动荡了。 所以像这种出现环路的情况下的话,我们可以用什么技术呢?生成术对吧?目前生成术在我们现网当中的公有版本有什么?有 stp 啊, stp, mstp。 那么当然我们现在用的最多的呢,就是 mstp 啊,这个一般不用。 而 scp 线也很少用,基本上用的都是 mstp。 dhcp。 snowing 呢,是属于二层安全基础当中一种。 就我们网络当中有一些技术呢,是在交换当中,尤其在接入层啊,就交换机上面做的一种,叫二层安全。二层安全不是某一个技术啊, 他是一系列的技术,可以撑住阿斯安全,比如说像端口隔离,端口安全, rpsg, 还有防止突发流量,骂个地址安全啊等等很多。这就是我们接入一些比较常用的技术。
