很多同学啊，在做这个飞镖设计的时候，会选择的使用到我们那些插件来调取啊，这个标准键模型 那么一般啊，从差距里面导出这个标准键的话，它的格式啊，一般是我们的一个 stp 格式，或者说呢我们的一个 i g s 等中性格式啊，或者说呢客户啊，以及同事之间发的模型的话呢，也会出现 stp 这样的一个中性格式， 那么这个格式啊，通过 sw 打开之后是没有我们的一个特征的，当中呢，只会显示啊我们的一个数的啊，一个实体， 那如何将我们的一个中性格式转成啊这个带有 solo boss 格式的一个方式，今天呢，我们就主要的来了解一下，那么首先啊，我们先从我们的插件里面啊，来调用我们的一个模型来看一下啊， 首先选择打开啊，我们的一个变软件啊，我们随意的选择啊，一些变软件打开啊，双击 好选择上方 s t p 输出啊，点击好保温下位置啊，进行选好啊，点击确定啊，点击呢这个输出 好，输入好之后我们直接打开文件夹啊，那么里面呢就会出现啊，我们的 stp 文件，我们直接长按啊，拖动放置于 solos 里来啊就可以。 好，那首先看到我们左侧的设计处这边啊，他是有一个装备体啊，并且带有绿色的一个箭头，我们先右键点击他点击的这个解散特征，选择断开链接 啊，好看到下方啊，我们的零件啊，零件里面每一个都只显示了我们的一个输入的啊，一个特征，那肯定是不对的啊， 那右键啊，点击打开它啊，我们来进行一个识别。好，如何识别啊，我们来试一下啊，首先右键点击输入啊，选择下方选择识别特征啊，好，双击 好好走到这边啊，我们设计术这边就会出现识别模式特征类型自动特征，那么下方这里啊，根据默认的选项去勾选就可以。只说呢他会识别到这些特征的啊，一个情况 好，那么左侧我们直接点击打勾哎，他会自动识别，并且呢生成一个相同的啊一个模型，那么这时候啊左侧的话呢就会带有我们的一个 slow box 的一个特征的情况。好朋友说啊，这个模型比较简单啊，我们稍微挑一个比较复杂点的一个零件还是用的啊，打开我们的文件夹啊，将这个文件呢拖入啊，好，拖入之， 也是一样的，零件的话，他也是有个绿色箭头的，我们需要右键点击他，然后点击呢解散特征，断开链接好，然后直接啊点击输入点击啊这个识别特征 打开好，然后这边直接点击勾选啊，他会呢自动进识别啊，虽然说呢特征识别他可以将我们的一些中性格式显示出我们的一个特征，但是啊 呃建议的话呢，还是不要用于过于复杂的零件啊，因为过于复杂的话呢， solos 本身软件无法识别的话，那么他这个零件啊就会出现问题。好，那这时候啊，我们的一个前奏啊就已经呃生成完成了， 是不是这边啊也都是带有啊我们的一个特征的好，那本堂课啊，关于这个 stp 格式转速的 boss 格式特征识别的内容啊，讲这个地方，那么呢，我是青木老师啊，我们就下堂课啊，再见。

取消修正和修复真的没必要，该功能尤其适合客户给我们大数据产品做放心工装时能用到。当然也包含我们有时候也能在网上找到一些中性格式的三 d 模型， 打开的效果也非常不错，电脑配置低的也能打开，你们学会嗨，大家好，欢迎来到这期的 solidwork 自习室。这期视频制作有点延长，为了满足一些初学者的自学习惯，我换了台二零一零年的笔记本进行视频录制， 并重新安装了 solidwork 二零一五版的。一切从头开始。笔记本内存不大，显卡略显垃圾， eg 左右略微的把内存提了提，也就六 g 机械硬盘换成了固态硬盘。十年的老 古董，还能不能玩转 solo works？ 好了，话不多说，直接讲重点，这是客户提供的产品，模型已经转换成 stp 格式，大小在三百兆左右， 大型复杂曲面汽车门板。你们觉得我的这台老笔记本能不能打开？我们要想打开就要先设置一下新安装软件的默认设置。我们先找到要打开的文件， 在文件名的右侧，我们现在要先选择一下要打开的产品的格式，点击右侧括号，里面有你文件的后缀名称。一大堆英文单词的， 系统会跳出一大串的文件格式选项。我们要找到我们今天要打开的文件的格式， starp、 二零三等等一大串字符。然后我们单击选项，系统会跳出对话框，这个关系到 我们的文件能不能安全的打开而系统不崩溃。我们依次选择曲面，实体点击，尝试形成实体，把下面的 b rob 映射选中，至于为什么选中它，系统给我们的答案是，此模式比缝合要快，特别是对于我们今天面对的复杂模型， 再直白的说就是该模型是生还是死全凭造化，如果我去救他，给他缝缝补补，可能自己都要崩掉。 我们继续这个合并实体又是什么意思呢？系统默认选择，我们先不管，直接取消。既然是门板，肯定有曲面，这个合并实体就没必要选择 视线下移这个输入多个实体为零件也可以选择，但是系统没有默认选择，我们就不选。下一步 我们看到系统默认自动选择，进行完全实体检查，并修正错误和自动运行输入诊断，还加个括号解释说明这个就是系统自带的自动补破面功能，我只负责补，但不负责最终得到什么结果。 那这两项我们都不选，完全没必要，产品数模太大，太耗电脑资源，资源不够，软件还容易崩溃，不建议选择。既然这样，那我们就取消这个默认选择，我直接点击下面的确认即可， 然后选择打开该产品，系统会跳出对话框说我们的格式不是 star 八 p 二零三或者 a p 二一四，是不是要继续，我们不用管，直接点击确认继续打开，其中打开的过程是痛苦的，如同蜗牛爬行，我们几 乎什么也做不了，但是比软件突然崩溃要强太多。过程该快进的快进部分剪辑掉，大概花了将近四十分钟。 系统打开之后，的确跟刚才设定的一致，的确就是个零件，不是装配体，并且系统还跳出对话框询问是否进行诊断，在这里我不建议进行诊断，点否即可，并保存重新命名。 保存完之后，我们将刚才的设置细微更改一下，各位老铁就当再复习一遍。这次我们把输入多个实体为零件进行勾选，点击确认，打开产品，倍速进行播放， 没有卡顿的情况导致软件崩溃。很快我们的装配体打开了，我们来看看好了，这期转 转换一颗等中性格式的模型设置就到这教程到此结束，记得选中 b 绕并设，取消修正和修复真的没必要，该功能尤其适合客户给我们大数据产品做仿型工装时能用到， 当然也包含我们有时候也能在网上找到一些中性格式的三 d 模型，打开的效果也非常不错，电脑配置低的也能打开， 你们学会了吗？记得收藏加关注，后期需要用到的时候更容易找到，再次感谢！

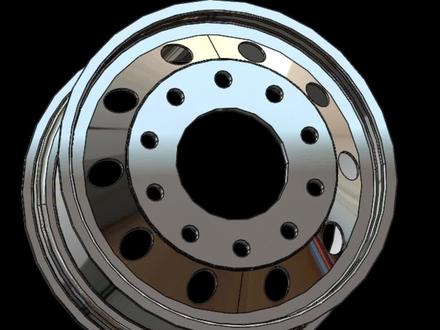

s t p 模型打开后如何快速删除表面上不想要的孔？会潮， 点击直接编辑删除面类型选择删除并修补面，这里选择需要移除孔的内表面，然后打勾确定就搞定了。 其他位置也是用同样的方法选择所有要删除的面，打勾确定就搞定了。快速移除槽圆角倒角也可以用这种方法，你学会了吗？关注老万主页，有更多精彩内容！

哈喽，大家好，我是三十二弟，喜欢的朋友点赞收藏，以免找不到我啊，跟我一起学设计。那今天一个粉丝在问一个问题啊，就是导入 stp 格式的时候， 这个一个零件提示发现错误，并且显示黄色的感叹号，右键输入诊断。呦，没有任何的修复内容啊，如何解决这个问题？这是他发的两个图以及这个原始导，那我们一起来看一下 啊。首先我们看这样一个图，打开了以后，他会提示这样一个发现错误啊，我们首先把它关闭掉，那通常情况下我们在这个右键选择输入诊断，他会有一个输入选项，对吧？我们只要尝试愈合就可以了， 那这里面他没有对吧？我们打对方也没有用。那还有一种方式是说我们可以在这个飞车沃尔克斯这里面，我们可以 进行识别特征，然后这个时候依然是失败啊，依然是失败，那我们这个时候怎么办呢？哈，老是摸索出一个方法， 好，刚才点到他有点卡啊，我们把它确定啊，确定好了之后这个办法什么啊？文件直接另存为，我们另存，为什么呢？ 我们另存为 igs 的格式， igs 的格式选择 igs 啊。 啊，这里面我们之前有一个啊，我们再杠二好保存， 这次我们选择打开啊，到我们桌面啊，找到我们刚刚另存的 igs 这个杠二的文件再进行打开啊，经过这些时间的处理，我们会发现 这里面会生成一个什么装配体，也是他本身就是一个装配体啊，那这个问题我们就解决了，那我们看，呃，紧接着呢，他又问我一个问题啊， 他说黄老师练成是没有问题的，但是简单的零件是 ok 的，多次的零件出起来就不是那么容易的 啊。关于多实体的，多实体的特征，大家去翻看我的扫地卧室第五十七集啊，扫地卧室的合集的第五十七集就可以找到答案。好，感谢大家这一期的收看，谢谢大家，下次见。

如何用小的 works 打开 stp 文件？咱往下看，点击下拉菜单打开，点击 u 盘点选 stp 文件，点打开。 在我们收到是否使用一个空模板的时候呢？我们一定不能点确定，如果你非要点一下确定，那么恭喜你，这个零件你就打开失败了，同时在文件夹里会产生一个打开失败的文件，这到底是咋回事呢？ 其实在我们收到是否使用空模板的时候呢，我们不能点这个确定，相反我们要点这个取消，随后呢会弹出一个装备体的模板，这时候我们点确定。接下来我们会再次收到一个是否使用空 模板的提示，同样我们点取消这个弹出来的模板呢？是一个零件的模板，我们点确定，这样我们的 stp 文件里就打开了，不知道我给大家介绍清楚了没？

我是三十而立，喜欢的朋友点赞加关注！你是否遇到这样的情况，当我们打开自己转换的 sp 文档之后呢？我们的所有的文件名全部丢失 啊，我们本身的原始党是这样子的名字啊，有各种名称，但是我们转换成 stp 以后，他就会出现这种状况 啊，这里面的问题点在于是我们的设置啊，大家打开选项，找到我们的导出啊，切换到我们的 s t， e， p， 注意大家把这个选项，把我们的输出 s 三 d 这个曲线特征把它勾掉啊，点击确定。那这个设置好了以后啊，我们再将原有的图档啊，再去重新另存。我们的这个 stp 在文档之后呢，就不会再出现这个问题了，你学会了吗？关注我主页，学习更多！

大家好，今天给大家讲解一下如何正确的打开 step 格式文件，并且将其可以进行编辑和保存所有零部件。 因为在呃我们工业上或者说很多朋友在接到我们客户图纸的时候，都是打开的一个通用格式，所以我们 要如何去进行对他操作的话啊，这个还是有必要去给大家讲解一下。我们现在先打开一个通用格式文件 stb 格式 啊，比如说是打开这个， 我们在打开的时候，第一步就要确定我们他会 弹出一个空模板，我们一定要选择确定，然后选择我们的模板，不要点击取消啊，不要点击取消，然后呢？我们在这个文件打开之后， 第二步我们应该操作的是因为我这个文件已经打开比较多的一个次数，所以我们第二步就是应该这边会弹出 一个选项，就是断开链接啊，大家可以选择去断开链接，然后如果说大家没有弹出断开链接，我们可以打开系统选项里面有一个导入 启用我们的三 d inter next 的，然后点击确定他也是可以的哈，就是我们要断开他的链接， 然后如果说我们要针对某个零件，比如说这根轴，我们要对他进行编辑，我们可以先打开好打开零件，打开零件之后他会弹出这个 future works， 他会弹出是否想进行特征识别，我们点击试 好确定，他这个时候就是对我们的一些特征进行识别，转为 so the rocks 里面的一些特征， 因为你有的可能是用优居啊，或者说 pro 一画的呀，他之前打开的时候只是一个输入，现在现在他直接转成什么？转成了我们的一个旋转，甚至我们可以点击他的一个草图，他也是可以看到的。好，这个是关于零件如何进行编辑，然后呢 我们再打到这个整体的这个啊，是可以点否？我们有的时候小伙伴会问到，而我们后面要把所有零件给他保存起来，我们应该怎么操作呢？啊？其实这里也有一部给大家讲一下哈， 就是我们先啊直接断开电机之后，然后每个零件你需要使用它，你可以直接点击特征识别，然后你要保存所有零件的时候，你直接点击这个关闭，他会就会弹出来。 弹出来什么呢？你要点击保存所有，这里会弹出来，这里就要特别注意，因为我要保存所有零件，并且还有这个装配点，所以我们要点击什么？包括所有参考的 零部件，点击然后保存，他就会啊把我们所有的一个零件进行一个保存 啊，主要是 stp 格式的一些操作啊，大概是这种，第一个你要把这个零件打开嘛，然后进行编意嘛，然后直接定存，为嘛？所以我们的主要步骤就是什么呢？千万千万记住，我们打开的时候一定要选择 确定模板，然后选择模板，不要点击取消，这是第一步。第二步对于我们装备体而言，我们一定要选择断开链接，因为我这里没有显示哈，因为这个文件我之前打开过的原因。 好，如果说你这里没有断开链接，然后就选择我们系统选项里面导入，再点到我们的启用这个， 然后点击确定，然后在保存的时候擦掉它，选择我们刚刚所选择的，包括所有的零部件。 好，大概的一些步骤就是这样啊。呃，就先讲到这里，如果说大家在这个操作过程当中有什么问题啊，可以随时给我发消息，然后我们一起一起进行探讨。好，谢谢大家。

大家好，我依然是妮可，来点赞收藏啊，跟大家就是看一下这个问题，你们应该也是有遇到说，呃，打开这个 s t p 或者是 s t p 的文件，打开什么都没有 遇到过吗？遇到过没有，应该是遇到过的啊，作为我们新手的话，可能说我们的设置有点问题，你打开什么都没有的话，应该是你的模板啊，模板不可用 啊，或者是默认没有找到合适的，没有找到可用的模板，所以像这种情况下的话，我们可以去设置什么呢？设置我们的系统选项里面的一个叫默认模板，看到没有 啊，这里的话，嗯，我给他重试一下啊，就是说你，呃，你如果说你打开什么都没有的话，那应该 就是这样的一个情况，他这里默认的全部都是空的，对吧，那我们可以去设置一下默认的，因为打开可能是装备也可能是零件，所以呢你可以点击这个三点， 然后呢去选择你自己应该没有模板的啊，我们就选择第一个选项里面的一个 gb， 那就是国标的模板啊，这是我们常用的模板，点击 gb 模板，模板点击确定 装胚体呢，也点三点是吧？点击模板选择这个 gb 模板，点确定，这个时候我们点击确定之后，我们再去打开这个 stp 的文件，那么你打开就会有内容了，他就是这样子的。 好，你学会了吗？啊，学习 solos 更多专业课程啊，那么可以来私信我报课。

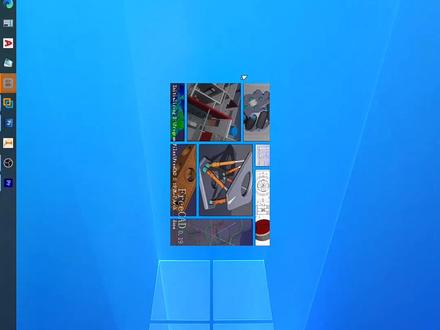

经常遇到这样的问题，有的朋友问我 ictp 格是怎么打开，因为平常工作吧比较忙，没有办法一一回答。 为了方便大家，我录了这么一个视频，来告诉大家怎么打开 spp 格式，这是一个面对新手的视频，如果您是高手，请往上滑略过。 首先因为这个人们用三 d 软件做设计越来越多，所以在我们的业务沟通中啊，越来越多的客户在巡盘 交技术交警时候，会用这个 stp 啊，或者其他的三 d 格式来发给我们厂家，但是 因为平常我们的技术储备不足，这些文件呢，经常是打不开。然后在业务沟通中呢，感到了很多的困扰，没有办法及时给客户做出回馈， 所以我们现在就是介绍一种怎么打开这个 stp 格式的办法。首先说这个 stp 格式是一种通用的三 d 交换格式， 一般人们是用那个一些商业软件来打开，而这些软件呢，大部分是来自美国，法国，德国等， 他不仅那个价格高昂，是我们一些微小企业甚至个体户没有办法承担这样高昂的费用，而且现在这个国际行 不是也不好吧，美国是对我们处处限制，指不定哪天就不让我们用了。所以呢，我今天给大家推荐一款免费的自由软件，也可以打开 stp 格式，这个软件的名字叫 fread。 首先我们打开浏览器，输入这个 ccd 的网站，他是三 w 点 sorry cd rap， 这是一个国外的网站，呃，然后我们看到左边有一个等拉登照，就现在下载的意思，点开一下， 然后我们看到现在最新的版本是零点一，九点二，下面呢，他说明是支持三个 操作系统，有我们常用的 windows， 还有苹果系统，还有那个，呃，自由软件界的那个 windows 系统，呃，我们以常用的 windows 系统为例，点这个六十四位的安装程序的按钮， 这个时候在右上角就下载开始写开始了。我们有的是用的温七，我这个是温十，温七的话可能会提出一个就是选择你把文件存在什么地方的方口。 温石是直接下载，因为这个服务器是在国外，他下载的速度有的时候快，有的时候慢，没准。 嗯，好了，下载完了，但是有的时候我们会发现右上角这个下载的按钮没了， 这时候不要着急，点右上角三个点，这里边有下载，这时候窗户出现了，然后我们点上面这个文件夹子的符号，打开以后找到我们刚才下载的 ricdidamail， 双击他 啊，他是一个用户账户的地方啊。是， 然后下一步下一步，这个是默认设置下一步， 这里一般是默然安装的 c 盘的，因为 c 盘安装的是系统，我习惯把安装在 d 盘，把这个 c 盘低， 然后下一步下一步安装。这软件的安装速度还是 挺快的，因为 f 八比较大，根据电表配置的高低，一般就是在几分钟左右吧， 耐心的等待一会。 好，现在我们研究完成，这个时候呢？呃，我们的软件安装好了，桌面上新开了一个 vca 的图标，我们双击打开它， 因为这个软件是老外做的，所以他的界面是用的这个是我们点这个上面的 id 的 这个第一个显卡上有一个一个类似英文版，我们把它展开向前拉，找到简体中文， 然后点那个 ok， 这时候我们的软件界面就变成了中文了，然后呢我们还要对软件的操作习惯做一下设置， 因为很多人都用着不同的软件，有不同的习惯，不同的三个软件吗？呃，这个非非的设计者啊，为了让大家用的习惯，他推出了好几种模式，我们看这个软件右下角 有一个 cd， 下边那个他右边有个小三角，点一下，然后发现这边有除了 cd 以外有好几种软件设置，这就是用在不同的软件使用习惯的用户， 然后就是有时候他们鼠标啊，旋转，试图或者移动啊，做饭啊，这样的话就是适合于每 的习惯，然后我们点这个，我喜欢用这个本轮的这个本轮的软件的习惯，我们选这个。 设置好这些以后呢，我们开始打开 ictt 格式的文件，因为这些文件呢都是客户提供的一些商业文件，我们不能作为例子。然后我自己做了一个 ictt 格式文件，呃，就是点上面的文件，打开， 定位到我们文件所在的文件夹，然后呢，呃，在这个，如果我们找那个 app 文件没有出现在这里， 我们就要点这个，右下角这有个列表，他分别提示了各种不同的格式。在这里我们往下翻，找到 app， pvt、 卡乐，这里面是两种格，一种星点 stvp， 一种星点 stt。 当然这个软件也支持其他很多的三 d 格式， 还有那个比如说三点八和三点六啊，还有那个，呃，阿里亚斯的 这个网格文件很多的这里都是支持的，然后选择好我们想要的格式，这个时候呢，呃，我们会看到所有的第一个格式的文件，这个文件压下的都显示出来，我们选中他双一或者是点打开， 稍等片刻，这个时候呢，我们的 ictt 格式的文件就打开了。呃，因为 是一个三角形吧，我们可以用这个鼠标的中间按住鼠标的中间不放，然后多动，鼠标可以旋转它，嗯，然后呢，可以按住键盘的这个键，同时按住鼠标的中间，我们可以移动它， 然后呢，呃，滚动，我们鼠标的滚轮可以排形缩发，除了使用鼠标直接的多动，可以改变模型的方向大小移动， 我们还可以用这个窗口右上角这个导航器来进行一些模型的操作， 比如说上面这两个弧形的箭头可以对环形进行旋转，这四个三角 表情啊，可以对模型进行每次四十五度的转动，每一个箭头对应不同的方向。 有的时候呢，我们旋转旋转的太厉害了，找不到我们怎么行了，怎么办呢？在这个软件上面有一些公园， 其中这个工具栏的左边有一个一张纸，然后放了一个小八大镜的样子，点一下，我们把鼠标填上去，上面提示在屏幕上容纳全部的内容，这时候点一下，我发现啊，这个模型又回来了，重新和我们试图匹配了。 今天的视频呢，我们就介绍到这里，我们发现了，虽然我们看到了这个模型的样子，可我们还不知道这个模型的尺寸， 那么怎么办呢？在下一个视频呢，我们将介绍一下如何给这些模型标注尺寸。

大家好，欢迎来到景城学院，我是竹江老师，随风，今天我们来学习一下打开 stp 全是曲面的，我们该如何转板筋啊？我们来试着打开一下啊，在这里打开之前我们要看一下这里有个设置选项啊，二零幺六的没有， 二零幺八的以上版本才有这个，我们把这个把它取消，确定我们来看一下会出现什么样的一个情况， 这样的话你看就很多很多的一个曲面在这里边，是吧？很多，你看这 这么多个，是吧？他全是散个散件啊，一个一个的啊，全是一个一个的。 像这样的话哈，我像这样的话，我们可以用缝合啊，用缝合啊，这样的话我们把它缝合成 一个曲面啊，方便操作。那这是这是二零一八，如果不勾上啊，不勾上这里的时候导入这里啊，不启用这个，那我们现在把它勾上啊，把这个关掉， 我们再来打开，这样看一下打开勾上 跟不勾上有什么区别？勾上之后我们这里看到有多了一个箭头啊，要点右键解上特征啊，这样的话他就变成了一个曲面，是吧？变成了一个曲面，那么我们直接在曲面这里边加厚啊，我们可以这里加厚， 你看这样的话就把这个加厚好了，是吧？就把这个加厚好了啊，那么我们 这样子的话，加厚了的话变成了一个实体的，不是曲面，那么我们就可以在曲面啊，我们就可以在实体当中去做一些操作，对吧？我们可以做很多的操作了，像这种的我们可以做很多啊。嗯，如果说 我们这样的话，做我们可以做成一个什么样呢？你看，呃，这六百八十七， 加这个九百三十二啊，九百三十二，像这样的话我们这 可以做成一块啊，之后再把这个法兰啊，再把它分割啊做出来。按照正常的，我们是要用那个运营膜啊，做这些方便啊。 我这个这这一块啊，这个方边跟这个恐龙方边，还有这个方边都是用运用模具冲出来之后我们再来 做折弯啊，字旁边的一二三四道弯啊啊，今天的这个曲面转成 实体的课程就到此为止啊，我们的方法很多啊，如果说想 了解更多的方法啊，曲面变成实体的，我们可以关注我们锦城学院啊，今天这一课就这样，拜拜。
