大家好，今天给大家带来 gc 两千 gober 与 cd 坐标重合。首先我们把胳膊文件导入软件， 选选所有文件，然后我们要把 pcb 板进向，最后得到所需要的贴片机进版方向。 这里我们要把私印层改为显示快捷键， 这里我们全选所有焊盘层，快捷键，新号键。然后我们找到软件菜单栏上 come， 然后选择自动转换线性焊盘，这里也有快捷键 ctil 加 k， 这里我们选择正面钢网城， 选择原件层点确认转完线性焊盘后，所有焊盘都可以编辑了，然后我们选择自动提取焊盘所有坐标，这里只是方便我们倒拼板坐标用。 然后我们就可以导入我们准备好的 cad 坐标了，这里软件已经帮我们选择好位号 si 坐标跟角度， 这里选择单位毫米，然后点 gc 坐标，这样就导入成功了。 然后我们关闭焊盘层跟私印层，这样方便我们观察 cad， 然后点击工具栏上的 left， 显示 cad 位号，然后我们把胳膊的适应层打开，查看相同的位置，方便我们把 cad 坐标禁响。查看好位置后我们再把它关闭，这样方便我们操作。这里我们选择刚刚查看好的二十九位，用它来做我们的胳膊与 cad 合并的关键位。然后我们全选 cad 坐标， 这里我们要把 cad 敬上一下， 然后再把 cad 坐标旋转九十度，这样就得到与我们 pcb 板的方向一致了。这里我们选择二十九位，选择中心点，一般我们都是按快捷键 s， 按下快捷键 s 后，光标就会自动到位号的中心点，然后我们按 c 键相对坐标归零，然后我们把焊盘层跟私印层， 这里我们全选 cad 坐标，找到焊盘上的二二十九 c 硬位，按 s 键，光标自动到中心位，然后按后键 cad 与焊盘重合。 这里我们把贴片程序需要的原点也定在二十九位，中心的位置用户坐标归零，相对坐标归零，这样原点就定好了。 这里我们在全选 cad 坐标，然后按键盘上的 q 键就可以查看坐标了，检查原件角度与方向后，我们就可以导出我们贴片机所需要的贴片坐标了， 然后就是我们所需要的 mark 点，与上个步骤一样操作。 再后就是我们之前提到的，把胳膊坐标全部提取出来，方便我们导拼板坐标，这里我们也把拼板坐标也设置在二十九位，选择所有拼板相同的位置后，按 qq 键，这样我们就得到了拼板坐标导出， 在这里小徐感谢大家的观看，谢。

本期视频我们一起来学习七 c 两千坐标原点精准定位。 首先我们来看一下一种非精准定位方式，也是现在大多数人使用的一种方式， x y 板边与我们的十字光标进行重合， 像这样的定位方式，我们放大以后可以看到我们的反边有我们的十字架窝在同一条直线上， 说明这种原点定位方式是一种非精准定位方式， 有一定的误差。接下来我们来学习一种精准 定位方式，像这样的有倒角的半边 pcb， 我们没办法直接使用这种方式，我们需要添加一个辅助图形， 我们添加这个辅助图形的目的就是 x y 旁边 延伸到他的交叉位置，也就是他的顶角位置。 我们添加这个图形以后，我们在顶角的旁边 按一下 s 键，他自动定位到顶脚位置。 像这样的原点定位方式，我们无论放多大，他都在同一条直线上， 这种方式是一种精准定位原点的一种方式。 本期视频到此结束。

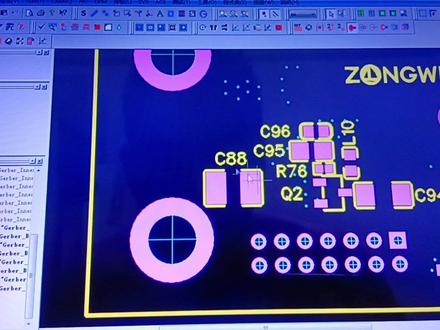

今天我们来讲解一下机器两千如何抓取坐标。首先打开机器两侧的文件，导入 qq 文件，找到我们要变程序的一个 qq 文件， 倒入全选。 这根本文件有很多层，我们只需要要焊盘层跟适适应层就可以了。 这些，嗯，把不要的长先给隐藏掉，按 a 区间是隐藏啊， 这版的是双面版，哎，西式优势是正的，西式是反面， 那我们优先打元件少的一面推爆面， 首先我们要分清哪一个是爆炒面，哪一个是推动面， 这也差不多了，把这个给删掉， 那我们只留一个焊盘层，一个实验层，一个板边，现在他是镜像的，那我们把它给镜像过来， 全选全部翻白之后成为白色之后才可以进向或者选举， 现在进线过来了，进线过来他的字体适应是看着有点反，然后我们再旋转一百八十度， 然后这样就 ok 了，这样看起来比较顺眼一点。那我们现在就开始 设置原点，我们用的设备是松下的设备，松下的设备原点都是在左下角，根据我们的设备的原点来设置原点， 因为这个上面有一个版边有一个缺口，那这里叫你要留出来一点缺口， ct 加 z， 然后这个地方 ctrl 加 v 之后这个地方他就会用户坐标就会变成零零， 这我已经设好了。然后我们现在就把这个板边和这个试验成改为 只显示不编辑点中这个按微键，按微键它只显示不编辑，这样你框的话 他不会，他不会选择白色，只有焊盘层会选择白色，这个是这个一个也不是啊，可以删掉有两个， 那这个时候我们就可以全选，全选就是只选择焊盘层，然后选择这一项 cm 第一项你也可以使用快捷键， 那在这个地方第三第三项选择他的焊盘层，那我们 韩版上的就是这一个 no 确定，确定完之后直接 ok， ok， 之后他他每一个焊盘上面都有一个加号，然后我们再选择原件， 第一个自重提取中心坐标，点击一下，在这个地方啊，这个是原件的急性，根据机器的性能来选择他的一个急性 确定，确定完之后，他这个坐标就直接中间有一个四字架，每一个原件上面都有一个四字架，全选一下，看一下看到没有， 然后这个时候我们就要检查一下，看看有没有没有被抓去的，那这个就没有被抓去这个视角， 这一个三角抓错了，然后先把抓错的给他打散掉，选择原件，这有一个原件打散 搭档完之后，他就会变成黄色的，原先的原先的颜色， 那这个时候呢，我们要把它全选，单独去抓取这一个原件坐标，这个地方随便输，然后这个地方一定要选择 smt， 然后你看你的机器是逆时针， 孩子顺时针让这里选上，那他就会选择， ok， 然后你把他再选上这一个 同样的方法，把它给 看，这个就 ok 了，再去找其他的。这个时候就是一个比较慢的一个过程， 一定要检查仔细了，不然你抓出来坐标他就会少一个，那这个也是错的。先打伞， 然后再选中三个，三个焊盘第二项随便送 用，这个残疾块他是自己抓起来的，这个原件也是错的， 这时候这个焊盘坐标全部抓去了，然后我们把这个适应成，适应成给它显示编辑， 改为编辑，这里鼠标右键这里有一个，你看 v 是显示，一是编辑， a 区是隐藏，这里都有快捷键后面，那我们先现在显示编辑，先编辑之后我们全选，全选的时候他这个 适应成啊，他也会会显示白色，那这个时候我们去量一个这个适应的一个大小， 点击 z 键，然后这个地方他会变零，然后你再放到上面这个角，看他的尺寸， 用笔记下来，零点八五，一点一五，那我们就说就是呢 寻找位号快捷键 i， 然后走选择它的程倒数第二个，然后把它的尺寸输进去，零点八五， 一点一五，那这个时候我们直接点击 ok， 他会让你去保存，你是否要去保存，那你就如果想保存的话，你就可以去保存一下这个文件，就做一个随便起一个名字， 你自自己知道就行了，然后保存朋友们，他这时候就会抓取他的适应，他抓取了八十六个适应位置， 不一定能完全把这个私隐给抓取完的。然后点一下 q 键 q， 然后这个时候就点击这个圆键中间的， 然后这这个地方可以拉近，拉拉远，那这个时候你看看一下这里他就是优势，你看这样就要去一一去对应，比如十三 有五，十有三十八，那这个地方他就没抓住他的 适应。 c c 这边是 c 十一，那这个地方你要微号这个地方你要去改 c 十一， c 十是对的，那这个是 c 九也是错的， 这个是 c 八十四，他一下子出来了， cc 八十四，完全不对，就这样一一区 去看一下，不对的就在这个位号这个地方改一下， 比如说你看这个地方他还有的没有抓取，抓取出来这个 c 五十三，这一步一定要认真，不能出错， 出错你就会贴错吗？看一下这个 c 六十一，就这样一一去把它的实验给对调一下，不要出错。然后 如果我们全部检查 ok 之后点击这个地方保存，把这个文件保存一下，别说一二三一二三三，我们保存一下，保存到 我们拿做面吧，包装完之后， 然后点一下退出，退出来，这就是 我们导出来的作品，大家看一下 作品，看一下啊，这个 xyv 号角度，这我们都不要了， 都可以把它删掉， 前面的也不要了，只留四角 fty 位号角度就可以了， 这个导坐标到这一步就结束了，这个方法就是一共是九十个点导出来，然后才 根据我们的鲍姆去核对这个退泡面是不是只有九十个点。好，今天我们就录到这里。

像这样的灯板我们是如何提取图标的？ 这个只提取了板子坐标的三分之一，有三分之二都提取不出来，如果我们手动去提取的话会很慢， 那今天我们来讲解一下如何提取这个灯板的坐标 导入。这一步就不多讲了，如果有不懂的去翻一下前面的视频 图片，全选编辑里面更换笔码，新增笔码， 选择吸高确定，这时我们放大看一下 焊盘，他都空的，只是一个方块， 这时候选择编辑填满，选择新增底码， 确定焊盘全部填满，然后选择 自动转换线性盘盘， 然后自动提取中心坐标， 这时候坐标几乎完全都抓出来了，只有两个这一个， 这样的话我们就方便多了， 单独把这两一个两个抓一下就可以。 ok， 这个灯板的坐标全部提提示出来了， 可以看一下， 希望这个视频对做灯板的同行有所帮助。

一样，这就是风多次导出，我们输个 m 就知道他是哪个点 好。这样子的话呢，我们可以把这个合并一下啊，不要搞那么多的文件， 把这个一百八的粘贴在这个零的下边，再把这些 复制下来，复制的时候注意不要复制路了，搞到这里来。然后呢，这这是第一批示的贴状信息， xy 尾号角度都有了，然后多的不要把删掉，看这个是拼块，然后马克点搞过来， 其实这就差不多了，还有我们有的时候不是有这个拜的马克吗？是吧？你拜的马克啊，如果涂马克点的，比方说 这个，这个对应的这里这个资料，哦，刚才没看到啊，这个资料是有局域马克的啊，刚才我们找原点，最好找到马克点上，我刚才找的是这里，但是没有影响，比方说我们 图快板投在这个位置啊，现在适应挡着了，如果觉得碍事可以把它隐藏起来啊，这个就是他的， 他指的这边就是他的坏版马克的位置啊。如果说你要是头里边，比方说头 s 呀，或者任意地方都可以在这点一下 s， 看 他的坐标是多少，就一个坐标的话，就不用再去导出了，直接写就行了， 负的三点五六就看这里，十二点三，九九就十二点四， 这就是他坏版的位置。然后呢这样的我们的一个贴片坐标就全部倒完了，大家看一下，我们做一个离线编程的话，多平板的离线编程需要什么？第一个 就是一个贴装的坐标，第二个呢就是一个拼块的坐标，第三个呢就是基 爸妈个点， 第四个呢就是坏版头，坏版的位置， 就这四个东西，我们就可以 进行底线编程了啊。因为讲视频呢，我讲的比较详细一点，所以讲的比较繁琐。正常情况下我们导出刚才这个坐标，大概就是五到十分钟就可以搞定了啊。 好，今天就讲到这里，再见。
