转炉顶吹和底吹的区别

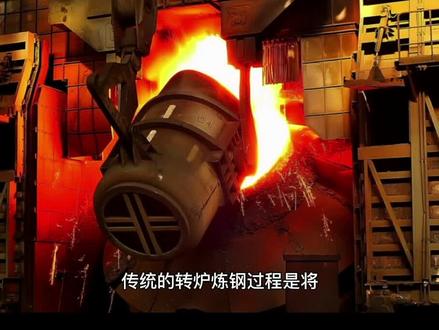

传统的转炉炼钢过程是将高炉来的铁水经混铁炉混匀后兑入转炉，并按一定比例装入废钢，然后降下水。冷氧枪以一定的供养枪位和灶渣制度，吹牙也练， 当达到吹炼终点时，提枪倒炉，色温和取暗化验成分，如钢水温度和成分达到目标值范围就出缸，否则降下氧枪进行再吹。 在出缸过程中，像缸包中加入拖氧剂和铁合金进行拖氧合金化，然后钢水送无助场或连柱车间。注定，随着用户对刚才性能和质量的要求越来越高， 钢材的应用范围越来越广，同时钢铁生产企业也对提高产品产量和质量、扩大品种、节约能源和降低成本越来越重视，在这种情况下赚入生产工艺流程 发生了很大变化，铁水域处理腹吹转炉炉外经练连住技术的发展，打破了传统的转炉炼钢模式，以由单程用转炉演练发展为铁水域处理腹吹转炉吹炼炉外经炼连住这一新的工艺流程。 这一流程以设备大型化、现代化和连续化为特点，氧气转炉以由原来的主导地位变为新流程的一个环节，主要承担钢水脱碳和升温的任务了。 工艺流程，氧气顶吹钻炉炼钢设备工艺，按照配料要求，先把废钢等装入炉内，然后倒入铁水， 并加入适量的皂渣材料，如生石灰等。加料后把氧气喷枪从炉顶插入入内，吹入氧气纯度大于百分之九十九的高压氧气流，使它直接跟高温的铁水发生氧化 反应，除去杂质。用纯氧代替空气，可以克服由于空气里的氮气的影响而使钢质变脆以及氮气排出时带走热量的缺点。在除去大部分流零后， 当缸水的成分和温度都达到要求时，即停止吹裂。提升喷枪准备出缸。出缸时使炉体倾斜， 钢水从出钢口注入钢水包里，同时加入拖氧剂进行拖氧和调节成分。钢水合格后可以浇成钢的柱件或钢钉，钢钉可以在压制成各种钢材。氧气顶吹支暗炉在炼钢过程中会产生大量棕色烟气， 它的主要成分是氧化铁成立和高浓度的一氧化碳气体等，因此必须加以净化回收、综合利用，以防止污染环境。从回收设备得到的氧化铁成立可以用来炼钢， 一氧化碳可以做化工原料或燃料，烟气带出的热量可以富产水蒸气。此外，炼钢石生成的炉渣也可以用来做钢架水泥。含凌量较高的炉渣 可加工成磷肥等等。氧气顶吹转炉炼钢法具有演练速度快、炼出的钢种较多、质量较好 以及建厂速度快、投资少等许多优点。但在野练过程中都是氧化性气氛，去流效率差，昂贵的合金元素也易被氧化而损耗，因而锁链钢种和质量就受到一定的限制。

一九六四年十二月二十四日，腊月的北京，雪景山，寒风呼啸，首钢的一间厂房上空的大田车正吊着一包铁水缓缓行进。 现场所有人静气凝神，目不转睛。厂房外，消防车、救护车严阵以待，已应对随时可能发生的意外。 三十分钟后，厂房内传出一片欢呼声，首钢新钢厂采用的氧气顶推新技术试车成功， 中国的炼钢史从此掀开了新的一面。 初心不变，信物百年，我是今天的信物讲师员， 我代表有着百年历史的中国钢铁企业首钢集团给大家带来了我们的信物，请看！

oltb 技术是转炉底吹氧底部粉技术与转炉干法除尘技术的结合。我们在此工艺基础上开发了炉底智能判定系统及封口预警系统和自动出缸等一系列智能化模型系统。呃，工艺系统属于全球首创 环保炼钢厂，国内首台套 h o l t b 工艺，目前实现 炉龄四千九百五十六炉，本套炉底实现一千九百五十炉。该工艺参数已达到国际一流水平，扎中全铁可降至百分之八到百分之十二，碳氧机可达到百分之九到百分之十二，钢铁料 可以较传统转炉降低九公斤每吨缸分缸比较传统转炉可提高百分之二十到百分之三十。目前干工艺已实现耐磨钢、欧五百管线钢等高阶段产品的全覆盖生产。

氧气转炉炼钢的脱碳实际顶吹氧气转炉内脱碳反应将炼钢过程分为前、中后三个阶段， 一、前期因钢水中的硅含量很高，而钢水温度较低，所以以硅的氧化为主， 龟的氧化速度由快变慢，脱碳反应速度由慢变快，初始脱碳速度趋近于零。二、中期刚水温度上升，是碳激烈氧化的阶段，脱碳速度主要取决于供氧强度，此时缸中的溶解氧降到最低水平。三、后期，当碳含量降低到一定程度时， 碳的扩散速度减小了，成为反应的控制环节，所以脱碳速度和含碳量成正比，总的来说非常的 nice。
