阳极氧化的二氧工艺流程

你看我们现在是到了我们的氧化车间，因为氧化车间的工艺问题，它会有一些蒸发的气体，所以我们还是要做一下防护措施，戴个口罩，那我们今天还是来探秘一下魔法是自己的氧化厂，这边已经闻到一股这个有点酸酸的味道，所以我们为了防护还是先把我们口罩戴起来， 然后这边的话就是魔法是自己的阳极的氧化的车间，那上面的话就是他的氧化池，我们待会来看，然后这边的话是他的一些小件的装甲的架子 啊，这些就是还没有氧化的一些配件，我们大概来看一下啊，像这样的即将氧化的就是他的刹车拉杆的 已处理好的配件。这个工序是先轮子到除油，除油槽里面把表面的油油污去掉，这个过程大概用个 三十秒左右，等会做完这个工序我们要到下一个工序啊，酸洗，酸洗把另外一些表面的划痕或者是是难去掉的油啊杂质就把它清除， 现在过过一次清水，过完清水以后呢，马上就到这个除油槽，除油槽，把一些表面的灰把它中和掉，扫掉我那个杂质的灰尘。 这到下一步的工序就是到一个酸洗的一个工序，这一个工序也是需要一个比较准确的一个控制时间，是靠师傅的一些经验去针对不同的产品，把酸洗的时间控制在一个合理的范围内。 这个酸水出来以后要过一次清水，让把它表面呃产品表面的酸，那个腐蚀的一些液体把它去掉， 过完清水以后还要过一次中和潮，把原来表面附着的一些杂质再中和一遍，才可以到下一个工序的一个啊产品的氧化的一个工序， 为什么我们还会原用一些人工的一个方式去做表面处理呢？因为只有这种靠师傅的经验做出来的产品才会更加能够保障每一个产品的一个稳定性， 还有是用精确的时间去保证我们的产品在日后的一个抗 uv 跟耐盐雾的一一个性能也会更稳定好。到了我们车间的一个啊吃饭的时间，所以这个做完前处理的酸洗跟中和以后， 我们因为产品需要有到氧化的一个步骤，要一个很精精确的一个加工时间，所以我们暂时就先不要把产品放到氧化池了，等我们 等会的员工吃完饭以后，我们再重新回来看我们的功能是怎么把产品经过氧化再到一个 上色和一个封闭的一个过程。现在在我身后这些就是刚刚羊集加工完的轮毂。那这次为什么带大家来看一下这个羊集的工厂，是因为现在 魔法师工厂他最后一个闭环已经结束了，也就是他们自己工厂的自己加工这个羊脊以后的产品，一方面是因为加工周期时间时效会变短，一方面是所有的颜色都可控。苏总，这些轮毂我现在看到的这个颜色，其实每一个每一批次颜色他都是能够 保证同一个色度，是不是因为我们的这个加工工艺它有一定的这个质量的保证？对，因为为什么我们要后来要坚决要做自己的氧化工厂了，因为我们现在自己去控把控这个产品的氧化的话， 我们可以保证每一个批次的产品能够很接近统一。另外一个我们可以用我们的一个更好的一些化工原料去保障我们的产品在耐 u v 跟延误这一块，能够 在一个欧洲的整体的标准上面都可可以达到欧欧洲的标准，还坚持要用人工的方式去做加工了，因为只有这样子的模式 去做氧化，才可以去针对不同的批次产品，包括不同的原材料的一个成分，去针对性去做一些调整，能够让我们每一批的产品更加 性价耐用。然后现在这边在我身后的都是刚刚从养鸡池里面拿出来的产品，然后我们来看一下这边的话，其实就是他加工完的活塞，他活塞固定方式是这个样，其实这一整个支架是 钛合金的材质，他拎起来的话是不是很重，并且正因为是钛合金材质，所以他养鸡的时候颜色不会被镀上去，那我手里的这个就是他 刚刚弄好的这个活塞。可能大家有新的朋友拆活塞的时候会发现它内侧可能有一个小的这个地方没有上到颜色，那就是因为它 夹持的时候，这样夹住它通电的时候里面没有附着到活塞的内部，所以导致它可能里面有一些位置没有上到颜色。这边的话，这个我拿下来它其实就是一个 羊极硬化的一个产品，那这个样式包括它的外观颜色镀层的话是因为羊极硬化它表面会重新再附着一层 加工的物质，那这样的话对加工的精度要求会更高，如果你像传统的氧化，它是表面酸洗进行腐蚀之后把颜色镀上去啊，羊极硬化的话，它会在表面重新附着一层，也就是说大家火灾加工的时候， 如果你这个电量直径没有控制好的话，活塞就会造成卡顿，这个对加工生产的工艺要求也是非常高的。那其实还有个疑问大家会问到，比如说 特别是像这样的羊脊，可能会存在每一个劈丝不一样，哪怕是上蹦，哪怕是卡钳，你说他有左右的，比如说他有 静坐或者是前面的泵体，他的颜色会有偏差，这个从生产工艺角度来说，是不是 很难去控制？那作为工厂来说，我刚刚已经问过苏总了，他们已经做到了最好，但是总共会有某些批次羊绒印花的话，他会有色差，所以卡钳本起两侧不对称的，这样的色差是一个 羊绒印花过程中一个非常普遍的现象。能看到这段视频的我相信基本已经是老粉了，因为这次聊的 是羊脊加工工厂，设计到的加工细节和工艺会稍微多一点，如果你对这些技术内容感兴趣的话，我就展开和大家聊一聊。首先要说的是铝合金的羊脊处理，其实大体可以分成两种，第一种是我们最常见的染色羊脊氧化， 第二种是工业领域用的比较多的阳极硬化，也叫硬质阳极氧化。这两种工艺虽然名字很像，但实际上无论是生产流水线、设备系统还是工艺参数都是完全不同的一套东西。那我们先从普通阳极氧化开始说 阳极氧化的基本流程一般是这样，首先是水洗，然后进行碱蚀处理。碱蚀的作用是把铝合金表面非常薄的一层金属溶解掉，让表面更加均匀。 剪石之后再进行一次水洗，接着进入酸洗，也叫去灰处理。这个步骤主要是把剪石之后留下的杂质和残留物清理干净。 完成这些前处理之后，供电就会进入阳极氧化槽，在电结液中通入直流电之后，铝合金供电作为阳极，在表面生成一层氧化铝保护膜。这层氧化膜其实是一种多孔结构，很多人会以为阳极氧化之后，表面看到的颜色是直接生成的， 其实不是。阳极氧化本身生成的氧化膜大多数情况下是接近透明或者浅灰色的，我们看到的那些黑色、金色、红色，其实是后面的染色工序产生的。阳极氧化之后的铝表面在显微结构上非常有意思， 如果放到显微镜下观察，它其实是一种类似蜂窝状的微孔结构，你可以简单理解为金属表面长出了很多非常细小的杯子。 染色这个步骤本质上就是把燃料分子填充进这些微孔里，当燃料进入孔隙之后，再进行封孔处理。封孔通常是通过热水或者化学封孔，让氧化膜表面的孔口发生水合反应，从而把孔隙封闭。这样以来，染料就被锁在氧化膜结构里面， 颜色也就稳定保留在弓箭表面。如果封孔工艺没有做好，当下其实不一定马上能看出来，但通常过几个月，问题就会慢慢出现，比如颜色开始变浅甚至褪色。 很多人可能见过一种情况，一些黑色的阳极铝件用久了或者太阳晒一段时间就会慢慢发青，这其实很多时候就是染色或者风孔工艺没有完全做到位。整个阳极氧化流程的最后一步一般就是水洗和烘干， 到这里，一个完整的染色阳极氧化流程就基本结束了。通常来说，一个完整的阳极氧化周期大概需要二十到四十分钟左右。虽然阳极氧化生产线看起来槽体很多，但从技术难度来说，其实现在很多表面处理工厂都可以做， 真正的差异一般是在工艺控制能力、加工稳定性以及表面质量上。那接下来我们再聊第二种工艺，也就是阳极硬化。真正能够稳定做阳极硬化的工厂其实并不多，因为它的工艺条件比普通阳极氧化要严格很多。 首先是温度控制，阳极硬化的槽液温度一般需要控制在零下五度到五度之间，而普通阳极氧化的电压一般在十二到十八伏左右， 而阳极硬化的电压通常会提高到四十伏到一百二十伏之间，同时电流密度也会明显提高。阳极硬化最大的特点就是它的表面硬度非常高，普通阳极氧化更多是为了防腐和外观效果，而阳极硬化形成的氧化层硬度通常可以达到四百到七百 h v， 也就是为是硬度， 这个硬度水平其实已经接近一些脆硬钢材料。很多人可能会好奇，为什么阳极硬化一定要在低温环境下进行， 原因其实很简单，在普通阳极氧化过程中，酸性电解液会不断溶解刚刚生成的氧化膜，所以氧化膜厚度通常只能生长到十到二十五微米左右。而阳极硬化通过降低槽液温度，让化学溶解反应大幅减慢，这样氧化膜就可以持续生长，最终形成更厚更致密的氧化层。 结果就是孔径更小，结构更致密，耐磨性能也更强。这就是阳极硬化硬的来了。那为什么说阳极硬化不是每个工厂都能做？最大的原因其实不是药水，而是工程系统能力。 阳极硬化需要非常高的电流密度，而高电流就会产生大量热量，如果工厂没有一整套强大的制冷系统，就根本无法把槽液温度稳定在低温范围。 那第二个难点是电源系统控制。随着氧化膜不断生长，它会逐渐形成类似绝缘层的结构，这个时候就必须逐渐提高电压，才能维持电流继续。通过很多硬质氧化工艺，还需要使用脉冲电源控制来稳定氧化膜的生长。 所以从工程角度来说，普通阳极氧化更像是一种化学表面处理工艺，而阳极硬化本质上是电力工程、制冷工程和电化学工艺的结合， 真正的难点并不在药水本身。最后还有一个很多人会好奇的问题，为什么阳极硬化的弓箭几乎很少做染色？ 原因其实很简单，因为硬质氧化形成的膜层孔径非常小，染料分子几乎很难进入。所以阳极硬化产品的颜色大多是深灰色、黑灰色或者自然灰色， 种颜色其实来自氧化膜本身，而不是染料。希望通过这段简单的讲解，大家能对阳极氧化和阳极硬化这两种工艺有一个更清晰的认识，以后再遇到一些阳极相关的问题，也就不会完全摸不着头绪了。

大家好，我是做压镀铝氧化的老刘，今天和大家分享一款压镀铝的硬质氧化这个产品的材，材质是 a d c 十二，这个产品的表面大家看有很多的刀纹和划伤，所以我们今天的第一步是进行喷砂处理， 已经喷好砂了，下面开始上挂，现在开始发泡，这个产品的难点之一就是光泽，我们看一下我们发泡后的光泽是多少， 这个难点就是毛孔多， 下面我们进行染色， 我们测一下光泽。

一、选用铝钛材质专用挂具，根据弓箭形状、尺寸合理装挂，保证弓箭导电良好，固定牢固，避免加工过程中脱落、碰撞。二、装挂时预留弓箭膨胀间隙，确保弓箭各面均匀进入，槽液无遮挡、无跌压， 挂具接触点避开弓箭外观面，减少导电痕迹。三、装挂完成后，再次检查弓箭固定状态，确认导电连接可靠，方可进入下一道工序。 外观无划痕、色差、针孔气泡膜层脱落，挂灰膜厚，用膜厚仪检测符合工艺要求，附着力、耐腐蚀性。按标准抽检合格产品做好标识。

问题一，颜色不均，有花纹或色差。检查表面是否有残留油渍。如果有，需要严格执行溶剂除油、碱性清洗、流水冲洗、酸洗活化、彻底水洗流程。检查挂具接触点是否太大太脏。使用钛制专用挂具，接触点做成尖锐的针尖或刀口， 尽量减少接触面积。每次使用后，用砂纸或酸洗清理掉接触点上的氧化膜，确保挂具与导电梁接触良好，无锈蚀。定期用砂纸打磨导电部位，安装小型水泵或磁力搅拌器，在槽内循环，保证温度一致。 如果没有条件操作前，手动搅拌几分钟。定期更换或过滤电检验，如果看到槽底有沉淀，立即更换。对于复杂件，低电压起步，慢速升压，可以尝试使用辅助音极用钛丝，要在声孔或凹槽附近把电流引过去。 问题二，颜色不对或同一电压下颜色每次都不一样。确认材料牌号相同，不同牌号的钛合金，如 tc 四和 t a 二绝对不能用同一套电压参数，必须为每种材料建立独立的电压颜色。对照表喷砂、抛光、磨砂必须统一预处理工艺， 喷砂键颜色会比抛光键更哑光、更暗。用外用表实际测量输出到弓箭两端的电压，看和电源表显示是否一致，电压不准，一切白费。检查电解液浓度和 ph 值。问题三，膜层发白起粉，一擦就掉，电压是不是太高了，这是最常见原因。 降低电压，彩色氧化，一般不超过一百伏，特适合金而定。设法冷却电解液维持在中低温，如十五至二十五摄氏度， 温度高，反应剧烈，膜层生长过快，结构疏松，避免使用强酸性的电解液。常用的磷酸二氢氧、 tris 磷酸酯等中性盐溶液是比较安全的选择。问题四，局部烧焦、发黑或白斑。确保弓箭阳极和阴极板之间有足够且均匀的距离， 通常五至十五厘米。使用电源的电压斜坡功能缓慢升压，如十至二十秒升到目标值，避免电流冲击。弓箭必须完全进入电解液后再启动电源。入槽前检查弓箭是否会碰到因极板或槽壁， 确保挂距。接触点小而紧。如果接触点面积太大，其下方区域会因为电流屏蔽而无法氧化，形成白斑。问题五，膜层不耐磨，容易划伤或脱落，适当提高电压，增加膜厚，但需在不起粉的范围内寻找平衡点。 氧化后的弓箭用去离子水彻底清洗后，必须进行封闭处理。简单封闭，放入六十至八十摄氏度的热去离子水中浸泡十至二十分钟，然后彻底干燥。高级封闭。屠夫专用的透明保护剂，如硅氨类、丙烯酸类、氢氰。

来看一下神奇的肽的阳极氧化变色，赞一下。哎，出来了好，再放长一点。哎，又成了这个，再来一下 保姆级的教程来了。找一个电源，电池平在一起也可以，正极的话你就拿一个肽丝，负极的话拿一个肽筷子就行，溶液、碘解液直接倒一点小苏打在清水里面就可以，进去之后你看出来，哎，就完全变色了。

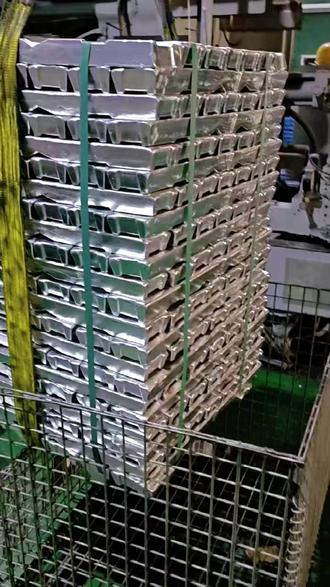

一块普通铝箔如何变成高颜值的氧化铝铸件？全程拆解给大家看！先是原料熔炼，高压压住出毛坯，再做打磨机加工修整外形， 随后进入表面处理车间，历经多道清洗，阳极氧化、染色、风孔，最后检验打包出厂，全流程自主把控，品质更稳定。每天分享行业干货，欢迎持续关注！

一、全程戴无尘手套，禁止裸手触摸产品，禁止弓箭对碰、堆叠摩擦。二、精密件严控腐蚀变形， 尺寸超差，表面瑕疵。三、所有批次先手件确认再生产，批量完整实操步骤一、产前核对与工装准备， 核对工单、材质、工艺数量、尺寸公差，要求检查工件来料不变形，毛刺压伤油污不良品隔离使用精密专用挂具，装甲壁外观面壁精密配合位，保证导电均匀不变形。 二、前处理精密件品质关键一、超声波除油，彻底清除切削油、蜡质、粉尘，工件不碰撞摩擦。二、低浓度低温减洗，清去氧化皮，严控时间，防止过腐蚀尺寸跑工差。 三、综合除灰，去除表面黑灰，吸出雾。四、多级纯水清洗，每道工序必过水，杜绝残留药液。 五、洁净风吹干，重点吹净微孔缝隙积水，无水渍、白印。三、阳极氧化作业一、确认槽液浓度、温度，设备循环制冷系统正常。二、稳挂入槽， 弓箭间距均匀，不遮挡，不触碰槽体。三、按工艺标准设定电压、电流、时间、温度参数，禁止私自改动。四、全程监控设备参数，保证膜层均匀致密，无色差、无发花。 五、氧化完成后快速纯水冲洗干净。四、染色风孔按需执行彩色键，恒温定时染色，严控同批次颜色一致，无阴阳色色斑，然后清水洗浮色，全品类必做风孔 规范控温控时确保风孔饱满，提升耐腐蚀、耐变色性能，最终纯水清洗，彻底清除表面残留药液。 五、烘干固化，低温恒温烘干，禁止高温急烘，防止薄壁异形，精密件受热变形。 烘干标准，全干无潮气，无水痕、无发白。六、全检分选一、外观无划伤、碰伤、针孔、黑点、发花、水渍、挂痕。 二、尺寸卡尺、千分尺质具复检确保公差合格不变形。三、性能，按需抽检，膜厚，附着力，耐腐蚀性。四、分类良品，可反公品、报废品分区标识隔离 七、包装入库五、晨操作，防静电带加珍珠棉防护精密小件单独隔离包装标识批次、型号、数量、日期，台账登记批次可追溯。

喷砂、剪砂、电镀黑色氧化到底是怎么形成的？价格差异、使用上又有什么区别？今天来到处理厂源头，把原理、工艺、成本一次性讲透。其实这四种表面处理的核心工序都是阳极氧化，区别主要是在预处理和后处理。 所有型材在阳极氧化前都需要经过一套标准预处理，目的是为了彻底清洁型材，为后续工序打好基础。如果要增加特定质感，那就要在标准流程前增加一道专属预处理。喷砂或剪石。喷砂用高速砂粒冲击型材表面， 形成均匀微小凹坑，出来是磨砂哑光，工业感强的效果，不仅能遮盖轻微表面缺陷，后续涂层覆折力也更好。 喷砂氧化、喷砂、电镀黑色氧化都要用到这道工序。碱石把型材放入热碱液中均匀腐蚀溶解天然氧化层，淡化挤压纹，最后呈现出更细腻、更柔和的哑光质感。 碱石的成本比喷砂更高，工艺控制也更严格，这也是碱砂型材更贵的原因。玉处理完成后就进入最关键的一步，阳极氧化，这是让铝型材更耐磨、更耐腐蚀的核心。 铝在空气中会自然氧化，形成一层极薄的氧化膜，但只有两到四纳米，满足不了工业使用。所以通过电话选线反应，人工控制加速氧化， 使型材表面长出一层厚实、质密坚硬的氧化膜。重点是这层膜是基材自身反应生长出来的， 和基材融为一体，不像油漆是附着在表面，所以不容易起皮脱落。阳极氧化后的膜层结构类似蜂窝，布满微孔，这些微口既是上色的通道，也是需要封死的关键，先进行黑色染色，再封孔就得到黑色氧化型材。 不封孔直接进行电涌涂装，得到喷砂电涌型材，多一层透明电涌涂层，耐腐蚀性、耐候性大幅提升。 除喷砂电涌处理外，都要进行封孔工序，否则氧化膜的微孔暴露在外，容易吸脏、褪色、生锈。前面的工序基本等于白做， 所以四种工艺区别如图。此处视频中展示了工艺对比表格，包含喷砂氧化、喷砂电涌、剪砂氧化、黑色氧化的工艺流程和特点。 一句话总结就是，工艺越多，控制越严，价格自然更贵。不过他们没有绝对的好与坏，只有哪种更适合你的场景。本期视频先到这里，还想知道哪些行财内幕，欢迎评论区留言关注我，陪你一起看遍工业万物！

这个氧化马上就要结束了，我的氧化膜大约是十五微米到十六微米之间，我们一会把这四块拿去电解着色槽里做电解着色。 好的，我们已经把刚刚氧化完成的四块铝合金呢，已经转移到电解着色槽啊，当前这个电解着色槽呢是硫酸亚汞的电解着色槽，他就说他的主要导电源就是硫酸亚汞， 我们的目标颜色呢，做黑色。好，这个时候已经通电了啊，我们就趁着十几分钟的电解着色时间呢，跟大家聊一聊 铝合金的电解着色。首先就是要考虑你要做什么颜色啊，这个很关键，对于氧化厂来说呢，他可能什么颜色都想做啊，但实际上是不可能的啊，铝合金电解着色呢，只有几个比较常规的颜色可选，通常比如说黑色呀， 红色啊，金色啊，香槟色啊，古铜色啊，这些是可以选择的。一旦你确定要选择什么颜色呢，那就要确定使用什么金属导电颜，比如说你选择黑色啊，当然大部分的电子着色都是黑色， 那么黑色呢可选的呢？比如说硫酸亚汞啊，这个是非常成熟非常稳定的，可以很高效的做出电子着色，比如说铜颜也是可以的， 比如说你如果选择金色，那金色呢，可能就是其他的颜，有些颜色你做不了间接着色，比如说你选择绿色、中国红这些就没有办法，这个只能等以后技术啊发展到一定程度之后，才能够实现这样的颜色。第二个问题呢，就是 你这个材料是否适合做这个颜色，特别是对于黑色来说，有些，比如说压铸铝，含铜很高的二系铝合金，含硅很高的一些铸造铝合金，四系铝合金，这些都是没有办法做出黑色，或者说纯正的黑色， 这个是没有办法，甚至含锌量比较高的也是没有办法，通常我们说能做黑色呢，一般材料限定就是在六系铝合金或者纯铝，一系铝合金、纯铝，六系铝合金，铝镁硅这种铝型材是可以的，五系也可以，五系经过适当的处理，它也是可以做出黑色的。 还有一些三系铝合金，铝锰合金，这个也是可以，那基本上呢，就覆盖日常的生活用的铝合金，还有一些工业材料上面的一些铝合金，通常以六系铝合金为多，这个是可以的。好，一旦确定你的颜色和你的材料， 接下来呢要考虑铝合金电源的问题。对于铝合金的氧剂氧化呢，它的电源就很简单，就是直流电源啊，不管你是硅脂流式的还是说 高频的啊，它只要是直流的，它就可以做氧化。那么对于铝合金电解着色来说呢，那你的选择呢？只能是低压交流电源，它的频率就是五十赫兹啊，跟试电是一样，只不过电压一般选择零到二十伏。电流呢， 一般来说跟你的氧化电源呢，大概只有零点七倍的关系，比如说你是五千安的氧化直流电源，那么你的交流电源呢，实际上选一个三千五百安，四千安，那就满足了。这个电源可以提供的哪些功能啊？那最重要的一条呢？就是 啊软启动，这个是非常重要的，我们在上电的时候，在电解着色上电的时候，他是一定要通过缓慢启动电压，从零到一到二，他是有个缓慢的过程，最后到我们目标设置的电压，比如说这时我们设置的电压是十四伏，就通过大概一分钟的时间， 缓慢的将电压从零上升到十四伏，这个是非常重要，不可能一上来就是给你十四伏，那这样的话你是做不出黑色来的。 除了电源呢，还有一些，比如说水冷啊，可以看到我这个槽子里面是布置了铁腐龙的冷却交换，等于是热交换管， 这里面铁腐龙管内走的是冷水啊，通过循环啊将槽内的热量带走，这个是冷却。那一般来说，电气着色的温度我们就控制在大概二十到二十四度，差不多是在这个范围内，正常情况下二十到二十二度，平时呢 最好天天都用，天天温度呢都控制在这个范围内，这个是比较好的导电。你要选择什么样的导电？ 对于铝型材厂来说呢，其实不用选择，因为它就是用铝制导电杆加上铝丝来绑扎这些铝型材，这个是完全可以用做铝合金电节着色的。 那对于一些中小型的氧化厂来说呢，他们主要的挂锯都是钛挂锯，钛挂锯实际上是不可以用来做电节着色的，以前我也专门发过一个视频做过演示，为什么钛挂锯是不能够用于 电节着色？这里面最重要的一点就是钛挂锯，它在电节着色槽中会漏电，这个电流它会绕过这个铝合金表面，在钛合金表面发生金属还原成积，就导致铝合金做不到黑色，而且颜色非常不均匀，所以对于一些中小型厂来说呢， 那还有个重要的考虑，就是说你这个材料要通过铝线铝挂，或者说其他的铝制的一些挂锯 啊，来做氧化和电洁着色，你不可以使用钛挂，甚至说我把钛挂包个胶行不行？这个也是你只要露出一点点，就会导致漏电，导致你的铝合金局部啊着色不均匀，这个是没有办法避免的。 好，那说完这个挂锯呢，那就说这个着色槽的集板，这个集板实际上可选的比较宽泛，因为着色液的腐蚀性也是有一点，或者说比较强，所以我们推荐一般用三幺六钢板 啊，或者说铝合金板，或者说铅板，或者说有些土豪呢，可以使用纯锡板，这个都是可以的，这个都是行的。对于比如说用三零四，这个就不推荐了，因为它确实有一点腐蚀性，这里面一点硫酸有点腐蚀性的，通常来说呢，一般用三幺六的板 就基本上满足了。我很多客户呢也用铝板啊，这个基本上一年一换也是可以，也没有问题。好，说完几板呢，最后说铝合金电九着色的工艺问题，对于这个铝合金电九着色呢，我们以黑色为例，一般来说 他的交流电压一般要设置在十四伏啊或者以上啊，尽量着色，电压呢尽量要靠近或者稍微超过氧化电压，这是可以的。对于西岩来说是这样的， 那对于其他的金属盐呢，那可能就有其他的不一样，比如说对于银盐来说，可能就五六伏，七八伏就可以了，七八伏的交流 电压基本上就可以满足着色要求了，对于一些比如说铜盐着色呢，着一些什么红色这些啊，那可能需求的电压呢，可能在十伏、 十二伏，这样不需要打到十五、十六、十七十八，不需要打到这么高温度控制，刚刚也说了，我们要配一个冷却机，这是对于硫酸亚汞来说的， 那对于其他的金属盐呢，那不一样，其他的比如说有一些硒酸盐电解着色，那可能还需要升温保温在三四十度，那对于西盐来说呢，那基本上只能控制在二十到二十二。冬天呢，冷一点 啊，没关系，夏天热一点呢，那是一定要开启热交换的，要不然你这么直接做呢，一方面你这个电化学反应，你没法控制这个颜色，你没有办法控制。另外一方面呢，说他的硫酸亚铁的损耗也会非常大啊。 各位可以看到我这个着色液呢，实际上是有一点有一点轻微浑浊的，那就是因为啊，他在广东呢，经历一个完整的夏天，但是夏天的时候呢，有时候我们不愿意做实验，天气太热，我们就直接这样放着，也没有给他冷却， 所以就导致他呢这个硫酸亚锌在里面有一些水解，导致这个草叶有点浑浊啊。第三点呢， 关于这个电解着色工艺呢，那就是时间问题，时间呢，一般来说控制在 十分钟以上，做深色，特别是做黑色控制在十分钟以上，如果是做浅色，那这个就需要精细控制，一般来说做香槟色的话大概三四分钟，做深古铜色的话七八分钟， 那有些比如说做过头了怎么办？比如说我做香槟色，结果颜色呢？比较版颜色要做了，深了一点怎么办？ 那这个很好解决。油酸亚汞电气着色呢，它是得到的颜色是会在这个着色液中会有一点褪，所以说你只要把电停了，在这个着色液里稍微浸泡一下，它颜色就会褪了， 如果你退多的话，就可以稍微补一点色，那这样的话，你这个着色电源上面就会有一个补色档，你按一下这个补色按钮，它就会补一点色，那做过头就稍微再退一点，那对于黑色来说呢，就不存在做过头它，它可以一路做到黑，如果你时间过长，它表面可能会起灰， 那那这样的话，你也是放在着色液中稍微的浸泡一下除灰，这个也是可以的，那基本上并且着色工艺这一块基本上就说完了。对于铝合金阳极氧化，这也是有一点要求。如果你想做浅色的，比如说做一些香槟色、古铜色这些浅色， 那这些浅色呢，是将不需要你氧化膜有多厚，基本上你有四五个氧化膜，七八个，你想做二十几个都可以。 这个浅色的呢，他需要的氧化膜厚度呢？他不是那么迫切需求，因为他只需要沉淀少量的稀离子，少量的金属稀在你的氧化膜孔，他就能显色。对于深色来说，特别是对于黑色来说，是需要一定的氧化膜厚度的，比如说 我们建议至少要十五微米，十五微米的话基本上比较保险做黑色，那么你低于这个厚度呢？比如说我只做七八微米，我只做五六微米，你能做黑色吗？这个是不行的啊，这个是不能够的，因为金属锡呢，它一定要乘积一定的量， 一定要沉积够量到氧化膜孔内部，那么他才能够把颜色呢搞的深，搞的黑啊，如果你沉积的量不够，那这一些金属屑就会有可能沉积到这个铝合金氧化膜的表面去。 那这样呢，你拿出来之后啊，它就是上面非常多的灰啊，灰色的灰，那么你手一擦，手一抹之后， 你把它洗干净之后，你发现这个颜色呢，它只能到达一个什么深古铜色，或者说深香槟色，你只有氧化膜做到一定的厚度，那才能够达到最终的黑色。 好的，我们的交流时间已经到了啊，这个时间已经到了，我们就把电源断了，断了之后我们把它取出来，看看我们的黑色怎么样 啊？可以的啊，是可以的，黑色的 铝合金经过电解着色之后，经过清洗之后呢，就可以进行封孔了，那么铝合金电解着色呢，其实对封孔呢，其实要求不高，只要你是封孔机，能够正常的封闭氧化毛孔， 那都可以。我们现在选用的呢，是常温有裂，那么常温无裂，中高温无裂，高温无裂，或者说中高温有裂啊，或者高温有裂都可以，都不挑啊，纯水封孔都行，因为这个颜色呢，它是不容易褪色的啊，这个跟染色是不一样，有些染色的话，如果你不封孔， 那你放在室内的话，它也是随着时间呢，它也是慢慢会退掉，甚至说可能当天就就退掉了。但是铝合金电洁着色呢，它得到的颜色之后，它就很不容易退掉，这个是非常难退掉的， 甚至你不封孔，你只要在不是那么强的腐蚀环境下，那么你日晒雨淋都没有问题，都不会褪色。那么我们之所以还要进行封孔呢，那当然是为了抗污染，因为氧化膜孔你不封闭，它的耐腐蚀性还是不好的， 而且也容易受到其他的一些物质啊，腐蚀啊，酸气进去啊，进行污染啊，还有一些什么油墨啊什么呢，进去污染表面搞得不好看。我们通过这个封孔，封孔完之后呢，水洗之后呢呢，这一块铝合金基本上就做完了。 好的，现在离封孔结束呢，时间还有点久，那么这一次的视频就到此为止吧。

将银色的螺丝进入面前的透明液体之中，他便马上变成了漂亮的紫色。这其实是在通过使用阳极氧化工艺来为钛金属改色。 钛金属的阳极氧化实际上便是使用钛金属或钛合金作为阳极，放入电解至溶液内后通电，这样促使钛金属表面发生氧化反应，从而生成一层厚度可控的氧化膜，而这层氧化膜对光线的反射和照射作用非常明显。 同时，不同厚度的氧化膜会对可见光进行不同程度的反射和反射，这也就是钛金属部件会变化成不同颜色的原因。在实际改色时，工人便会通过改变施加电压的大小来控制氧化层的厚度，从而得到自己想要的颜色。 相较普通的喷漆来说，使用阳极氧化改出的颜色会更加自然一些，但它不能改出像是纯红和黑色等颜色。同时，若是长期使用， 遭到硬物剐蹭或者反复擦拭时，其表层的氧化层也可能磨损，从而使得颜色变浅。在重度磨损时，氧化层还可能被磨穿，看起来像是掉色一样。而且一些清洁剂还可能腐蚀氧化层，所以清洗时也需要注意一些才行。

铝型材运输怎么防止变形？打包时型材间隔电软木或泡沫外层用缠绕膜固定，长型材两段焊中段都要固定，不能只绑两头，运输车上不能压重物，避免弯曲。龙跃型材专业包装运输，全程保护。

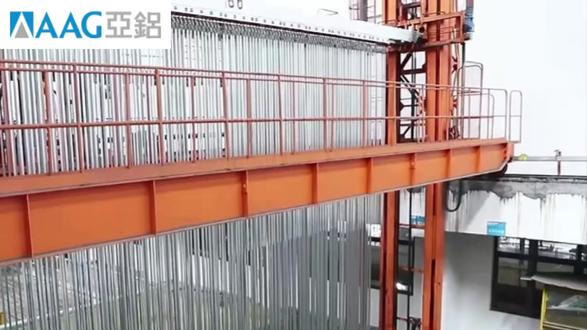

一分钟讲透铝型材的阳极氧化。阳极氧化是铝型材经典电化学表面处理工艺，通过酸碱电解液通电反应，在铝材表面自然生成致密氧化铝防护膜，经过除油、抛光、电解氧化封孔，多道精细工序，膜层厚度均匀可控， 硬度远超原材，有效提升型材耐磨、防锈与抗老化能力。氧化处理，保留铝材纯正金属肌理，色泽温润高级，还可进行染色调色，款式简约大气， 工艺绿色稳定，密封性强，能隔绝水汽与外界侵蚀，长久使用不易褪色起皮，广泛应用于建筑门窗、家居建材等领域。凭借扎实防护性能与自然质感，成为经久耐用、性价比出众的铝材表面处理优选工艺。

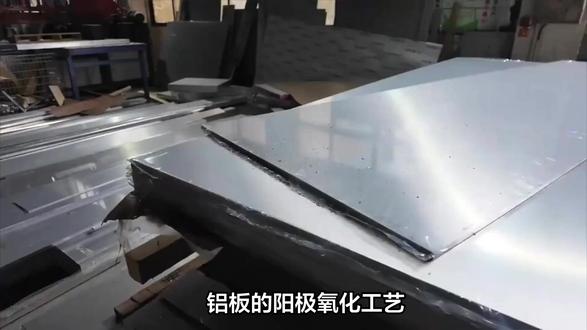

铝板的阳极氧化工艺是通过电化学方法在铝板表面生成一层致密、稳定且具有特定功能的氧化膜的技术。该工艺能显著提升铝板的表面性能，是工业中应用最广泛的铝板表面处理方式之一。以下是其核心工艺原理详细流程及关键参数说明。一、阳极氧化的核心原理 铝板的阳极氧化本质是电解氧化过程，利用铝的化学活性，在特定电解液中通过外加电流使铝板表面发生氧化反应，生成氧化膜。具体反应如下，阳极二幺六 e 二 l l 与电解液中的 o 结合生成 l， 进一部分解为 a、 l、 o 和 h o。 阴极二后加二 e、 h 加二 o 生成的氧化膜具有多孔结构，后续可通过封孔处理填充孔隙，进一步提升耐腐蚀性。也可通过染色处理赋予不同颜色，实现装饰效果。二、完整工艺流程图 铝板的阳极氧化需经过前处理、阳极氧化、后处理三大阶段，每个阶段的操作直接影响氧化膜质量。具体步骤如下，工艺阶段具体步骤核心目的关键操作细节 前处理衣机械打磨去除铝板表面的毛刺、划痕、氧化皮，使表面平整。常用八百减一千二百木砂纸打磨或用喷砂处理。二、化学除油，清除表面的油污，避免油污影响氧化膜。结合采用碱性除油剂，温度五十至七十摄氏度，时间五至十五分钟后用清水冲洗。 三、酸洗除锈，去除表面残留的氧化层锈迹，露出新鲜铝基体。常用百分之十至百分之二十的硝酸溶液，室温下浸泡三至五分钟，避免酸洗过度。 四、综合处理，消除酸洗后残留的酸性物质，防止后续电解液被污染。用百分之五至百分之十的碳酸钠溶液浸泡二至三分钟，或直接用清水反复冲洗至 ph seven。 五、活化处理，进一步细化铝表面，提升氧化膜的均匀性。用稀硫酸式温浸泡一至二分钟后，快速进入电解液阳极氧化。六、电解氧化在电解液中通过电流生成指定厚度的氧化膜，详见下文。关键工艺参数，核心是控制电流温度时间后处理。七、 染色处理，赋予氧化膜不同颜色用于装饰。采用有机燃料或无机燃料，温度四十至六十摄氏度，时间五至二十分钟。把 风孔处理，填充氧化膜的多孔结构，阻止水分腐蚀机制进入，提升耐蚀性。常用热水风孔或低温风孔剂，久干燥固化，去除表面残留水分，稳定氧化膜结构，自然晾干或低温烘干。三、关键工艺参数 硫酸氧极氧化是工业中最主流的工艺，其参数控制直接决定氧化膜的厚度、硬度、耐腐蚀性。核心参数如下，电解液成分百分之十五至百分之二十的硫酸溶液，可添加少量缓蚀剂，防止铝板基体过度腐蚀。电解温度十八至二十二摄氏度， 温度过高会导致氧化膜溶解速度加快，膜层变薄粗糙。温度过低则膜层生长缓慢，易出现白斑。 通常需通过冷水机控温。电流密度一至二 a d m， 电流密度过高会使表面反应剧烈。膜层疏松过低则膜层质密但生长慢，效率低。氧化时间二十至六十分钟。常规装饰性氧化膜厚度为五至十五微米。工业耐磨氧化膜厚度为二十至五十微米， 极距十至二十厘米，距离过近易导致局部电流集中，膜层不均，过远则电解效率低，能耗增加。四、常见阳极氧化工艺类型对比， 除了主流的硫酸氧极氧化，还有其他针对特定需求的工艺，不同工艺的特点和应用场景差异较大。工艺类型，电解液氧化膜特点，主要应用场景， 硫酸氧极氧化硫酸溶液膜层均匀多孔，成本低，耐蚀性中等。建筑装饰家电外壳日用五金草酸氧极氧化草酸溶液膜层硬度高，耐磨损， 颜色为浅灰色。工业机械零件、医疗器械各酸氧极氧化各酸溶液膜层薄，韧性好，与有机涂层结合力强。航空航天部件需要后续喷漆的铝板硬质氧极氧化硫酸加有机酸，膜层极厚，硬度极高，耐冲击，耐磨部件、高温环境零件。 五、工艺常见问题及解决方法氧化膜表面出现白斑、花斑，原因多为前处理不彻底或电解温度过低。 解决方法，加强除油和酸洗，确保控温在十八至二十二摄氏度。氧化膜厚度不足，原因是电流密度过低，温度过高或时间不足。解决方法，提高电流密度至一点五至二 a d m。 检查冷水机控温延长氧化时间。 染色后颜色不均，原因是氧化膜多孔性不均或染色时温度、时间波动。解决方法，优化前处理打磨精度，控制染色温度稳定在四十至五十摄氏度，避免搅拌不均。封孔后耐蚀性差，原因是封孔不彻底。 解决方法，确保热水封孔温度大于等于九十五摄氏度，时间大于等于三十分钟，或改用蔑盐低温封孔剂。通过以上工艺控制铝板的阳极氧化膜能同时满足装饰性和功能性需求，因此在建筑、交通、电子、航空等领域均有不可替代的应用。

我们在阳极氧化的工艺过程当中，如果我们要做双色的遮蔽，通常会用 uv 光固胶去进行遮蔽，但是用 uv 光固胶遮蔽他第一个是需要去用点胶机来点胶，点胶机的成本很高，并且他的工艺时间长， 所以不管是从时间成本还是从材料成本，他是比较高的。那现在我们用什么方法？我们用胶带去直接遮蔽， 用胶带遮蔽的方法贴合方便，移除也非常的轻松，并且他的遮蔽线条非常的清晰，那这样就提高了效率， 降低了成本。那我们可以做了一个计算，他的成本大概是用光固胶漆遮蔽的成本的五分之一，所以这种方法非常的实用。如果你对这款材料想要有更多的了解，可以在我的评论区留言。
