cad第三视角符号怎么打出来

来聊聊第一视角和第三视角，这个图是第一视角。首先啊，你看这个这个东西跟这个是一样的，是吧？放在这面，那这个这个图在这一面是怎么怎么得出来？就投影就这样， 上上面细下面粗，你从上面看的话，上面小下面大，就是这样子的，这是第一视角。 那第三视角呢？有没有发现第三视角是图是这样晃，你说这这根棍是这样子，是不是？ 然后图图就是这样看，就是上面细下面粗，第第三视角其实就是晃的位置不一样。

十秒钟快速教会你这五种特殊符号，正负百分号、百分号 p， 你 放现在， 你直径百分号、百分号 c， 感叹号、感叹号 d， 你 学会了吗？

今天跟大家分享一下第一视角与第三视角的一个区别啊，你像这个标识的话，就属于是第三视角，上面这个标识属于第一视角，这是个什么东西呢？我们打开图看一下啊，我们看，实际上看的就是这个圆锥啊，圆锥我们都知道， 看得见的线我们都画成实线，是吧？也就是说这个圆锥，你看，我们只有从左边看，从左边看过来，才能看到一个实线的小圆，一个实线的大圆，是吧？而我们得到突发人了，就放在左边，那这个就成为第三视角。可以这么理解， 人图物啊，这是人，这个就是你的视线啊，人图物就理解为第三视角，而第一视角呢，就刚好相反。 第一次你看啊，我也是啊，也是这个圆锥，我是从左往右看才能看到这个，呃，外面的一个大圆，里面的一个小圆都是实现，对吧？而我得到的投影却放在了右边，就你人站在左边 啊，往右看，得到了投影放到了右边，就这么一个意思，这就是第一视角，可以总结为叫人物图啊，刚好是和第一视角是相反的一个关系。好吧，今天就跟大家分享到这里。

一个视频搞懂第一视角和第三视角。第一视角投影是物体处于观察者和投影面之间。第三视角投影是投影面处于观察者和物体之间。这是第一视角符号，主视图在中，左视图在右，右视图在左， 俯视图在下，仰视图在上，后视图在最右。这是第三视角符号，主视图在中，左视图在左，右视图在右，俯视图在上，仰视图在下。

大家好，这期我们来学习第一视角与第三视角。我们的机械图纸有两种投影类型，一种是第三视角，一种是第一视角。第一视角主要是中国的机械图纸采用的比较多， 第三视角是美国、日本、英国等西方国家用的比较多，我们来看一下他们有什么区别。我们以这个三维图来做一个举例。我们现在讲第一视角，我们把这个方向看到他图，给他定义为主视图。 好，那么我们这观察者在这方，我们从左方往右看，看到的轮廓线，我们把它画在这个图纸上，图纸他是在我们主视图的右侧，这就是第一视角。我们的主视图是这个样， 我们要画他的左视图是什么样呢？我们从左往右看，从这个方向看，我们把这个看到的这个轮廓线，把它画在 右侧的这个图纸上，那么他就是左视图，这就是第一视角。我们现在来讲一下第三视角， 第三视角呢，他图纸我们处在这个观察者和这个物体之间，也就是说我们把这个这里依然是主视图， 我们把这个图纸给他放到这个观察纸和这个物体的中间，我们把它想象成一张透明的图纸，我们依然是从左往右看，我们看到这个物体的轮 刻，看到什么我们就画什么，我们给他画到这个图纸上，这个图纸呢，他是在这个物体的左边，也就是在我这个主视图的左边，他就是第三视角的左视图。 好，现在我们通过这个工程图纸来检验一下我们这样理解是不是正确的。首先我们主视图都是相同的， 主色头都一样，从这个方向看，我们把这里设置一下，我们右键单击，这里单击属性，我们把这个投影类型这里改成第一视角， 我们这里应用耿感，然后这里是第三视角，同样的右键单击选择这个属性，我们把这里选择第三视角，然后这里给他应用好，那么这个图纸的属 他就已经改变了。好，现在我们来检查一下，我们单击这个投影，我们选择这个主视图。好，我们往往这边投影得到右视图， 往这边投影是左视图，这里是俯视图，这里是仰视图，这就是第一视角。我们打勾。好，我们现在来看这个第三视角，同样的我们这里选择投影，我们单击下主视图， 我们来观察一下第一视角跟第三视角的图纸，他到底有什么区别。我们从这里可以看到，我的这个第一视角左边的这个图跟我第三视角右边的这个图他是一模一样的， 第一视角右边的这个图跟我这个第三视角左边的这个图他也是相同的。 还有我这个第一视角上方的这个图跟我这个第三视角下方这个图是相同的。同理，我们这个下方的图跟我这个第三视角上方的图他是一一致的，那么我们就可以知道 第三视角跟我这个第一视角他只是这个位置发生的变化，也就是说我知道第一视角，那么我就必然知道第三视角，我只要知道第三视角，那么我也知道第一视角，那么也就是什么意思呢？也就是说我们把这个位置交换一下，把这个 左右交换，我把这个右方的图放到左边，左边的放右边，下方的图放到上方，上方图放到下方，我这样一交换之后，他现在就是一个第三视角的一个图纸， 他就唯一的区别，他就是这样子，也就是说我们就可以找到了他的这个差异在哪里。我们拿到这个图纸之后，我们看到这个符号，我们就知道如果认识第一视角， 那么我们也认识第三视角，我们知道他第一视角跟第三视角的一个关系是什么样的，那么我们就能够知道另一个视角， 我们把它总结起来就是第一视角跟第三视角刚好相反，这样就很容易记住。本期视频就在这里，还有不理解的打在评论区一起交流讨论。

大家好，今天我们来学习一下第一视角和第三视角。 首先我们看到这样一个图框，在图框里面，我们会在这个下面会发，经常会发现有这样一个图形，这个图形就是所代表的，就是我这个图 这个零件，这个图形所用的是第几视角绘制的，像他这个所用的是第三视角。 首先我们来学习一下什么是第一视角和第三视角， 然后我们首先看到这样一个圆柱体，然后我们这个看到这个圆柱体的主视图，我们 从左从，我们从左往右看所得到物体的左面形状，我们叫他左视图。从左往右看， 我们所得到物体的左面形状，我们叫他左视图。这个圆，这个圆，这个圆对应这个圆， 这个圆对应这个圆。然后我们从左往右看，从左往右看 所得到的物体形状放在主视图的右边，放在主视图的右边，这个就是第一视角，也就是说你你你的左视图是放在主视图的右边， 这个是第一视角，第三视角刚好与第一视角相反。从左往右看所得到的物体的形状放在主视图的左边， 放在主视图的左边，这个就是左视图，他他第一视角和第三视角的区别就是他们所对应的位置刚好相反。 来我们看看第一视角的一个应用，首先我们看到这样一个一个折册图，我们从前往后看 得到物体的正面形状是这样子的，然后这两个小孔，这两个小孔他是不可见的，不可见的，我们用细线表示， 然后我们从上往下看得到物体的俯视形状是这样子的，我们第一视角，第一视角是放在主视图的下面， 然后我们从左往右看，从左往右看得到物体的左面形状， 我们放在主视图的右边，你学会了吗？ 关注我，学习更多的绘图知识！

c d 当中，我们如何把二维图形转换成三维呢？首先我们输入 r e c 空格来画一个长方形，接下来按着上档键加鼠标滚轮，拖动鼠标，切换这一个三维的视角， 然后输入 ex t 敲空格，选择长方形空格，确认往上拖，给个高度，比如说六十六十空格， 再输入 vs 空格，把二维线框改为真实，那这样的话一个三维的立体图形就出现了。下面呢，我们再来演示一个，比如说我来画一个圆 c 空格，点圆心，随便给一个半径，再输入一 x t 敲空格，选择圆空格，确认往上拖，也给个高度，那么这样一个圆柱体呢？就完成了。

机械制图第一视角与第三视角画法到底如何区分？ ico 国际标准规定，第一视角和第三视角投影同等有效， 各国根据国情竟有所不同，采用第一视角投影的国家有中国、英国、德国、俄罗斯、法国等。采用第三角投影的国家有美国、日本、澳大利亚、加拿大等。 我国普遍采用第一视角进行绘图，不过在引进国外的机械图样和科技书刊中，我们也经常会遇到第三视角投影。 为了更好的区分图纸的画法，机械图纸在标题栏中画有标记符号，根据这些符号可以识别投影的视角。第一视角投影法用下面的图标表示。第三视角 投影法用下面这个图表表示。第一视角画法。物体处于观察者与投影面之间， 这样视图的配置关系是，主视图在中，左视图在右，右视图在左，俯视图在下，仰视图在上，后视图在最右。 第三视图的画法投影面位于观察者与物体之间。这样的视图配置关系是，主视图在中，左视图在左，右视图在右， 俯视图在上，仰视图在下，后视图可以配置在最右，也可以配置在最左。第一视角和第三视角主要的区别是，物体所处的位置不同。有粉丝问，有没有机械制图实图的书籍 推荐？老孟推荐这本机械制图手册，第五百快七百页，详细讲解了机械制图的所有知识。

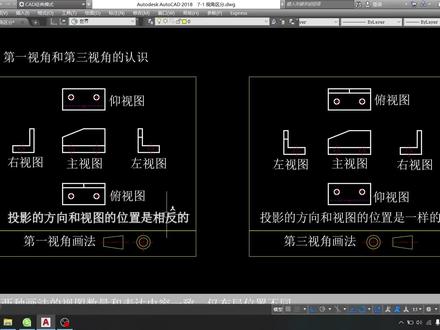

大家好，我是你们的设计大浪阿峰老师，这节课我们来认识一下第一视角和第三视角，我左边呢，就是第一视角，右边呢是第三视角，第一视角，我们国家常常习惯用第一视角去挥洒图， 比如说中间呢，这是主视角，我左视角呢，就是从右边去投影，或者去观察啊，去用眼睛看啊， 投影的一个轮廓会放到左边，这边就左视图，对吧？然后我们右视图呢，我就是从左边这边去投影，得到一个投影，轮廓会放到右边，这叫右视图。同理呢，我们俯视图呢，从上往下看，往下投影得出了一个轮廓啊，就是放在下面， 仰视呢，是一样的，那我们从下面往上去投影，或者去观察，得出一个轮廓就会放到上面， 他这是意思，就是投影的方向和视读的位置是相反的，这叫低视角啊，低视角画法啊，他的 图标就是这样的，我们在经常见的一个图纸上图框啊，那个标题呢，会见到这样的一个符号，这叫低视角啊，低视角呢，哎，我们这边一个啊，一个体型的一个轮廓啊，这个形状就相当。我们这样去看他啊，去投影，他得出一个轮廓 会放到我们右边啊，他就是啊，投影的方向与视头的位置是相反的。好，我们再看第三视角，第三视角他跟地是又切相反，比如左视图，我 左边往左边去看，去投影啊，看这个主视图，他得出的轮廓他不会放在右边，他还是放在左边，对吧？这叫左视图。同理呢，右视头呢，我从右边去投影，得出了个轮廓，还是放在右边， 然后俯视呢，一样的，从上往下看，往下投影得出轮廓，不会放在下面，还是会往上面， 也就是说他的投影方向和视头的位置是一致的，是一样的，对吧？他第三视角画法，他也有图标，图标是这样子的，对吧？比如我可以这样理解， 这是一个对象，对吧？对象我这样去看，它去投影得出轮廓，按照第一视角，它会放在这边，而我呢，第三视角跟我呢，投影的方向是一样的，还是放这边，所以它就第三视角画法，对吧？ 这两种画法呢，在试图和数量和表达内容是一致的，仅布局位置不同而已啊。当今 s 国际标准规定，低视角投影，第三视角投影同等有效啊。 第一视角投影国家经常使用的有中国、俄罗斯、乌克兰、捷克等。第三视角呢，投影国家有，比如说美国、日本、英国、澳大利亚、加拿大等啊，这个呢， 就是大家对这个视角有个认识啊，在我们国家呢，经常使用第一视角画法啊，第一视角画法，我们呢啊，一个物件和一个对象，我们用这个主视图，主视图也有前视图啊，我们用这个三视图就表达清楚，对吧？ 一般用这三个，对吧？基本上仰视头呢跟右视头呢，用的很少，几乎用不到啊，不过在一些特殊的情况下，他会会用的，偶尔会用的啊，这是根据我们视觉对象啊。 然后第三视角呢，是一样的呢，不管我们第三视角和第一视角，它的主视头是一样的啊，它都是这样。而我们呢，左视头呢，右视头呢？ 仰视，俯视呢，它往往是相反的啊，大家把这个它位置它的位置不一样而已啊，其他的表达与意思内容是一样的。好，这节课就讲到这里，谢谢大家观看。有什么问题呢？希望大家留言。同样希望大家多多关注和点赞收藏，再见！

cd 特殊符号的输入很多老师只会告诉你一种，今天分享给你三种方法，可以说是全网最全。第一种双击文字，在文字面板上点击符号，一键选举。第二种 点击文字，再右键点击符号，任意选举。第三种就是快捷键了，双击文字，输入百分号百分号，百分号 c 就是 直径极限公差，输入尖角符号， 再将其堆叠百分号百分号 p， 正负符号平方，在后面加个二平方符号，逆方 向标，先输入尖角符号，再堆叠。以上三种特殊符号的输入方法你都学会了吗？想学习更多 cd 实用小技巧，关注我就对了。

本期视频分享在绘图时百分之九十会用到的实用功能，看看你老师是不是留了一手！视频通过四个步骤，五个知识点，讲述怎样将二维图形一键转为三维，让你在 cad 大 神的路上前进一大步。视频中是个二维图形。第一步，切换到三维视角，在这里给大家说两种方式， 第一种，先通过 shift 加鼠标中键将图形转为三维视角。第二种，你也可以通过左上角将视角切换为西南等轴测试图。 第二步，切换视觉样式输入 vs 选择真实视觉样式啊！第三步，重点来了，开始将二维图形转为三维输入，按住并拖动命令 press。 这时你的鼠标选举位置很重要，如果你选择某个对象，边界拉伸的是该闭合的对象， 如果选择的是某个区域， cad 根据鼠标位置自动判断，对该区域执行不尔预算，直接预算出最终的图形。这个方式比拉升命令 ext 快 捷很多。 视频最后，有的同学问怎样从三维视角转回到二维？第四步，三维视角转二维的两种方式， 第一种，输入 line 空格， w 空格一键切换为俯视图。第二种，你也可以通过左上角来切换你想要的视图。好的，本期视频知识点都掌握了吗？快收藏起来练练吧！

cad 特殊符号的输入技巧？在我们机械制图中经常会遇到深度符号、沉孔符号、锥形符号，这些符号我们平时是怎么输入的呢？这个视频就给你讲清楚。首先我们在输入这些符号的时候， 字体一定要选择我们 cad 自带的 gdt 字体，选择好 gdt 字体之后， 输入键盘小写 x 就是 深度符号。 g、 d、 t， 输入键盘小写 v 就是 沉孔符号。 g、 d、 t， 输入键盘小写 w 就是 锥形符号。 g、 d、 t， 输入键盘小写 a 就是 锥度符号，输入键盘小写 y 就是锥度符号，输入键盘小写 b 垂直度符号，输入键盘小写 c 平面度符号。这个视频你学会了吗？点赞收藏加关注，每天分享 cad 技巧！

在工程度之中，通常能够看到上述两种表达方式，第三视角和第一视角。这两种视角就是定义我们各个视图之间的关系，使得能够正确的表达图纸中所描述的结构。 我们以第三视角为例进行说明，这个柱体图式方向作为正视图，那么向左旋转九十度所得到的这个左视图就是用第三视角表达的。第一视角就是左侧的光线照射到左视图在右侧的投影，现在你学会了吗？

机械制图第一视角与第三视角画法到底如何区分？ iso 国际标准规定，第一视角和第三视角投影同等有效，各国根据国情竟有所不同，采用第一视角投影的国家有中国、英国、德国、俄罗斯、法国等。 采用第三角投影的国家有美国、日本、澳大利亚、加拿大等。我国普遍采用第一视角进行绘图，不过在引进国外的机械图样和科技书刊中，我们也经常会遇到第三视角投影。 为了更好的区分图纸的画法，机械图纸在标题栏中画有标记符号，根据这些符号可以识别投影的视角。第一视角投影法用下面的图表表示。第三视角 投影法用下面这个图表表示。第一视角画法。物体处于观察者与投影面之间，这样视图的配置关系是， 主视图在中，左视图在右，右视图在左，俯视图在下，仰视图在上，后视图在最右。 第三视图的画法投影面位于观察者与物体之间。这样的视图配置关系是， 主视图在中，左视图在左，右视图在右，俯视图在上，仰视图在下， 后视图可以配置在最右，也可以配置在最左。第一视角和第三视角主要的区别是，物体所处的位置不同。有粉丝问，有没有机械制图实图的书籍 推荐？老孟推荐这本机械制图手册，第五本，快七百页，详细讲解了机械制图的所有知识。
