样条线显示挤出模型显示黑色怎么办？

用 max 建模的你一定遇到过样条线添加挤出，挤出方向不对，不知道怎么调解。其实解决方法很简单，我们只需要先点击工具，点击重置变换重置选定内容，然后右键转换为可编辑的样条线， 最后打开修改系列表，添加一个挤出命令，现在模型就能正常的进行挤出的操作了，你学会了吗？

有同学经常会问到样条线挤出出错问题怎么解决？今天我将分享错误是怎么产生的，并如何快速的解决它。 这里我将挤出第一个易字，看到模型产生了交叠，这种情况最容易分辨，那就是挤出轴错误。解决办法就是重置轴。 首先需要保证我们的样条线水平朝上，在右侧扳手面板里点击重置变换，点击重置选定内容， 这时候再挤出就没问题了。如果样条线是垂直的，先选转制水平，重置变换后再转回去挤出即可。 接着我们挤出繁字，发现挤出后并未封口，有两种可能，第一种是样条线有焦点，第二种是样条线未封闭。如果我们自己寻找将会 很困难，我们还是在扳手面板点击图形检查，拾取样条线，发现两个错误点，这时我们找到错误点，调整控制柄，使其不相交即可，这时再挤出便没有问题。 接着我们挤出林字，挤出发现也是为封口，我们再来进行图形检查。第一个木字有两个错误点，原因是这是两段样条线，焊接顶点即可，我们另一个木仍然为封口， 而且图形检查也检出不出，是因为这是一根完整的样条线，只是首尾端为焊接。一起 我们如何快速找到手，顶点就是关键。进入点层级勾选显示顶点编号，看到最大编号和最小编号交叠的位置就是断点位置，焊接收尾顶点 挤出就没有问题了。关于挤出出错的所有方法分享给大家了，加入一番大家庭，一起学习交流，不定期直播和分享资源！

画好线，但是挤出得不到封闭的实体模型，这是为什么？第一，画线不能出现断点，出现断点，挤出就不能得到一个封闭的实体模型。第二，一个封闭的线形里面依然有交叠的线，那么挤出得到的模型是错误的，因为它里面会有交叠的面。 第三，原始线形有重叠，那么挤出得动模型依然是不正确的，因为他也会出现面的重叠， 多个线形进行嵌套，挤出得到的实体模型，他的空时关系是以最外面一层线形开始计算，最外面一层线形的外面的世界为空， 两圈线形之间的世界为十，再往下走，第二层关系为空，那么以此类推，就是空时空时空的一种关系。如果你挤出的线形不是这种 空时关系，那表示你的线型是有错误的。第一就是有断点，第二就是有线之间的一个重叠，那么我们要对图形进行一个检查， 第一，我们可以通过样条线升级的轮廓有错误，线形的地方的轮廓是不正确的。第二，我们可以通过插件进行检查，需要这款插件的可以在评论区里扣六点赞我发给你。 那么检查出来之后，我们要对现行进行一个整理，有断点的地方进行焊点，有重现的地方进行删减，再对图形进行挤出，得到的就是一个正确的。一个挤出的实体模型。 两个有胶合地方的封闭线形进行附加挤出的时候，得到的模型依然是不正确的，因为他会有碟面的情况出现。那么如何解决这种问 问题呢？那就是把两个线形相重合的地方的线形进行修剪，修剪之后对其进行焊点，焊点完毕之后再进行挤出，让我得到的就是一个没有碟面的封闭的视频模型， 还有一些从外部软件导到 max 里面的线形，由于是由外部软件进行制作了，他本身的线型的编织方法和 max 自己的线层编辑方法不一样，所以你也挤不出来正确的实体模型， 那么该如何办呢？那么这个时候我们可以画一个 max 自己的标准限行，用 max 的标准限行对外部的导进来的限行进行附加，再把 max 的标准限行通过一号线乘机进行删除，那么这样我们的限行就已经变成 max 的标准限行了，再进行起 又可以得到正确的设计模型。那么以上呢，就是关于划线挤出模型的出现问题以及他的解决方法，希望这个视频能够对你有用，如果觉得不错可以在评论区里 q 六点赞，谢谢大家！

好，大家好，咱们接着往下讲啊，之前录完了这个压条线，录完压条线以后就忙着一直没更新，就拖更了，一直忙别的事来着，然后现在等压条线讲完了咱，咱往下继续深入啊，然后压条线我们首先要理解就是什么呢？压条线它的目的是通过点，对吧？生成一个线 啊，升成线了以后呢，我们通过线的闭合，然后让他生成一个面啊，这个时候呢，如果是，嗯，咱们没有加任何修改性命令的话，他是一个还是一个线，然后我们右键可以转成可编辑网格或者可编辑多边形啊，他就能变成一个一个面，对吧？然后由面呢，我们就会再升升体 是这样一个概念啊，点线面最后到体的一个一个这个一个关系。然后，嗯，可编件网格和可编多边形，他俩是有区别的啊。然后可编件网格的话呢，他是主要是一二三四五啊，这对应一二三四五这五个开键，他的区别在哪？区别在于他的面是三角面啊，他的面三角， 然后可编辑多边形，他面是是四边面。所以我们再往下讲的时候，其实可编网格主要是用来一个快速的进行一个塑形或者调点啊，比较简单啊，不是特别复杂的话，我们用可编网格，可编多边形，他是比较灵活，所以用的人特别多，功能也非常强大，所以，所以主要是还是要往后要讲这个可编多边形， 然后网格这里面咱们就通过这个压线学完了啊，比如咱下面要讲几出，咱就一带而过就行啊啊，比如说咱们要学，学完这个压线以后啊，定完了一个平面的形体，咱们要学一个新的旧版新命令就是几出就在这里面，在这里面中文的话，你可以直接打打一个几出 啊，就可以找到这挤出，然后就能把一个面啊让他变成一个体，比如说这挤出的厚度是多少啊？就可以啊，就是非常常用，就是我们用压上线的话，就是配合挤出修改器命令是用的最多最多的啊。然后如果你们没有快捷键的话，可以从这里面啊挤出非常常用，可以把它长 用的这些修改器的命令啊，放到像我这样放到这里，那这个东西怎么调出来呢？咱从这讲一下，在这在修改面板，在这有一个配置修改器及这里面有个显示按钮啊，默认是这样的，当你没有配置的话，他是没有这些按钮的， 没有这按钮的话，咱就每次从这里面找这里面中文的话呢，你这眼神不好，这找的有的时候不熟练的可能要找半天啊，这比较烦人。所以要常用的话呢，我们可以设置快捷键啊，或者是我们把修改信息调出来啊，可以把修改信息调出来，在这在这最右边， 然后这里面有个显示按钮，就能把我们显示的这些经常用的能调出来啊，放在这里，比如说从这里面这是怎么用呢？这里面有个配置旧外机机啊，点一下这配置旧外机机，这里面我们比如说先找到几处，你看我这里面常用的是十二个啊，根据每个人习惯不同，对吧？比如你 咱弄个十四个啊，十三个吧，今天加个挤出回车这块就多了个空的，然后这里边咱们左边找到那个挤出，在这在这，然后拖到这来 啊，确定你这是多了个按钮啊？比如我把这挤出命令删掉，当你不用修改器的话，那不用快捷键的话，也不用从这里面找，咱们直接点他就可以加上挤出的命令啊，就比较方便啊，你可以根据个人习惯和和你们自己学习的这个顺序，是吧？可以往上往上加，往上排列啊，如果是这个地方加太多的话，那必必然会占用我们下面这个工作的这个界面窗口， 如果说这个时候我们再开了以后，再开了这个实木工具的话就会更小啊，所以说，呃，如果屏幕够大够大的话，可以点中这个地方往外拉，把它拉成两个啊，两溜修改器啊， 这样的话有的命令比较长的话在右边还可以再出来，就是不用再去鼠标，鼠标往下翻篇了啊，这就是。嗯，挤出啊，压条线，给他挤出。压条线里面注意我们刚学压条线时犯的错误啊，经常会犯这个问题啊，我们先看压条线这三种情况， 好我们同时挤出 啊，同样一出有厚度的循环呢，他就是这样的对不对？一个直接矩形加一出，他就变成长方体， 然后一条线没有那个厚度，也没有这个宽宽度的，他只是一个线挤出他就变成一个片啊，然后外面有一圈，里面有一圈的，他就会变成一个环形的。这种啊，这个要知道啊，比如说画一个圆，然后中间再画一个圆啊，再画一个圆，再画一个圆，这时候挤出啊 矩形，这个矩形两个，三个，四个，五个，六个。好，这个时候忘了打勾没关系，我们直接右键转成亮条线，再右键附加嘚嘚，挨个加一遍啊，你要特别多的话，忘了打勾没有关系，你也可以附加多个啊，这时候你挤出他就这种像小窗户似的啊， 这要分出来，就因为我们压条线用的最多的就是配合挤除命令啊，用配合就就配合挤除命令。然后还有一种情况就是经常有的人画线，他没有画直啊，就他不是在不是在这个 顶式作画，有可能画画画，他不小心开了三位捕捉，有可能画画画变成这样了，有可能这样了，这个线他不行，跑哪去了啊？在顶式图看，他还是一个 还是一个标准的型啊，这时候挤出发现，哎，怎么挤出不来啊？就有问题，这里面第一个问题就是这个点 没有在一起，他就挤出不出来，没有厚度，那这时候我们就需要右键融合，右键焊接啊，首先让他变成一个闭格的线，然后这时候再去别的时候检查，发现这个里面点有问题，看到没，这个点有问题，然后这个点有个办法，就是可以给他对下来， 先把这个复制走，复制一个啊，你可以用捕捉是吧，白点再对齐，对齐剪选，然后再对齐 啊，点里面也可以加选和简选啊，加选加选加选，选中的点就会变红，也可以按住 out 简选简选啊，然后这个时候你再挤出他就有厚度了啊，你像这样他怎么挤在这样挤，挤出来，虽然点我们刚才这边点我们焊住了，但是这挤出的面是不平的，是没法控制的啊，这是不对的啊。 还有第二种办法就是选中这些所有的点，用缩放工具啊，用缩放工具可以给往往里缩，在这要切换成这个缩放，第二个缩放， 哎，对吧？啊？这个时候他就直接就平了就能缩放啊？在这个不好不好理，再给演示一遍啊，好，再复制一个出来。这些点我们想让他都对齐啊，都对齐，我们选中所有点给他压平，相当于啥？相当于是 相当于是咱用这个缩放一直在给他压压压压，无限的压，一直压，看我鼠标一直往下走，但这样很累啊，这样很累，这样的话呢，我们就在这 要切换成第二个，如果你不喜欢第二个，第一个是均匀缩放对吧？均匀缩放，你看均匀缩放里面 x 轴是亮的，其他都是灭的啊，因为他们三个是绑定的，就不管你缩放 x 还是 y， 他们都会一起缩放，但如果你切换成第二个，切换成第二个 非均匀缩放，非均匀缩放里面 x、 y 和 z 就全部打开了，这个时候呢，我们上下要让它缩放成一条线，是不是？我们要是其实缩放的是外轴对吧？缩放成外轴，然后这个时候我们在外轴里面，直接 在外轴里面直接右键给他归零就过来了啊，当然你要记不住这个方法也行，记不住这个方法你就老办法补住啊，就多补几次，也挺快啊，都行，这方法多教几遍啊。啊，这是样条线基本注意事项啊，基本注意事项。

下面呢我们再来看排量设置，下边一个显示净样线，现在呢系统默认为净样线啊，净样线 是有显示的，你们看一下啊，这个呢就是净样线，那么当我们把钩去掉的话，净样线呢就不会显示出来啊， 那么再往下看，有一个显示内部线，现在呢我们来看一下，每一个裁片里边内部线都会显示，那么当我们将钩去掉的话， 那么这个层呢，所有的内部线他不会显示出来，当然下边呢还有一个显示材料文字，我们钩去掉以后呢，我们来 看一下啊，相关的排到信息，这个文字包括呢我们使用这个文字工具啊，加的这个文字他都不会显示出来啊，但是呢我们都打上以后， 这个文字呢就会显示出来，那么我们前边这三个内容呢， 只是针对排量显示的时候啊，不影响输出有内部线，如果说输出的时候我们选上内部线啊，就是在打印输出，这个时候这里边相关的信息选上的话，他都会打印出去啊，在我们系统这里刚才讲的三个 这个设置都是有关显示方面的啊，这个设置。

遇到这种稍微复杂一些的二维线条，你直接添加挤出命令的话，非常容易出现模型破面的问题，你知道如何快速的解决吗？其实你只需要来到使用程序面板，点击更多，选择图像检查，点击确定失去对象，选择图形， 这样要条线中错误的地方就会显示出来，然后把错误的点移动到正确的位置，再为其添加起初命令，就不会出现模型破面的问题了，你学会了吗？

乐趣三分钟教程九好，这节课我们继续使用样条线来创建一个能让它生成一个模型。怎么做？在顶式图画一根曲线， 这个时候右键长可边两条线，把点全选改成平滑的， 这个时候在渲染这个面板里面，把这两个勾子勾上，渲染时中启用和适口中取用。 然后这个时候底下这个竖直默认是圆柱，可以调整他的粗细，还有圆 圆柱的边数，用这个来做咱们场景中常见的一些电线啊，这种线线来说啊，绳子啊来说，就用这个方法是比较方便的。 然后咱看一下矩形式，矩形长宽可以对应的多调整一下。 还有如果说是咱们做了一个 三维模型，怎么从三维模型上啊，把他的线给提取出来。首先咱们要转换为可变速变形， 如果说这几段线我们需要他的二位线，可以把他选中。 这个时候我们找到 一个命令，利用所选图形创建图形，所选内容创建图形点一下， 这个时候问你是平滑还是线性，如果说是平滑的话，咱们生成的二维线的点都是平滑的，这块我选择线性点，确定好了退出来。这时候我们选中这条二条二维线， 单独显示他默认渲染，这个在狮口中启用啊默认，如果说你第一次打开的话，他默认后边会一直是默认是勾上的，像这个时候可以先把它关掉。

大家好，我是丁老师，今天分享一个 c v 画线挤出不不能够渲染的一个解决方法。好，在那个 c v 联动词时候啊，我们这里面选择样条线，然后我们画一个样条线啊，然后挤出， 好给他一个寄出，然后他这样子是不显示，对吧？然后有一个之前我用的解决方法是这样子，把这个模型原地复制一个， 不管哪种复制方式都行，然后他才能够显示出来。 ok， 然后再把前面删呃创建的那个给删掉， 好，把这个删掉，这个不显示的删掉。之前的做法是一直是，呃，一开始那段时间我也是这样子弄， 然后我现在用的方法是另外一种，是这样子，就是我们把我们重新回到这里，在点线的时候啊，我们勾上这个啊，在渲染中启用，点上这个就可以了，然后我们再画一个线出来 闭合，然后他会呈现一个片的方式，然后呢我们再给他一个提出，对吧？他这样的话就直接就能够显示了，不需要复制，所以这个方法我用的比较多，所以我也推荐大家用这个方法去呃去解决这个问题，只要勾上这个， 嗯，可渲染在洗在渲染中，可在渲渲染中启用就可以了，然后就可以直接拿到这个模型，然后我们后面画的任何 线呢，都是已经勾上这个选项，所以都是能够显示的。好，这个 方法就这么简单，如果你觉得这个课程的内容，这节的方法对你有帮助，请给个三连支持。在后续的 呃时间里，我会分享更多的好玩的一些实用的一些方法以及案例。好，本节课的内容就到这里。

今天我们来分享一下样条线的创建几点的编辑，大家好，我是营造建模式，本期干货已达到屏幕上，请大家截图保存。首先在右侧显示面板中选中创建几层集， 选中图形底下的两条线，我们可以看到底下可以创建线，矩形，圆心形以及多边形等。我们以线为例，选中线，鼠标左键点击确定第一个点的位置，拖动鼠标确定第二个点的位置，再点击左键， 点击是当退出线的命令的时候，可以右击鼠标。如何做修改呢？侧显示命令面板中点击修改层级，我们可以看 修改的话，他对顶点线段以及样条线有三种模式的修改。我们首先看顶点，点击顶点，他的快捷键是一，我们选中一个点，拖动的时候会对这个模型的样子发生变化， 下面就是对应的一些顶点命令，我们看到他顶点类型有线形， basil 点，平滑点以及 basic 角点，还有一个角点，来我们具体看一下，选中一个顶点，鼠标右击 选背小焦点，这时候我们可以看到这个点的两侧会出现两个拉杆，我们拖动一侧的拉杆，改变他的位置以及长短，我们可以看到 这侧的线段会根据他的改变发生变化，我们同样拖动另一侧， 我们也会看到这一侧的会跟着变化，这就是 b 小焦点， 我们来看一下 base 要点，它同样会出现两个拉杆，我们拖动一侧的拉杆，这个点的两侧下不断都会发生变化， 那我们把所有的点选住，右击点击角点， 我们会看到两个点直线连断会变成直线，这就是角点的作用， 我们选中，所以都点，点击选中平滑，所有的线段会变成曲线，今天的讲解就到这里。

样条线的修改命令面板里面有很多的修改命令，对应的都是在不同的层级下进行修改的，可以看到分了三个层级，一个是点层级，另外一个是线段层级以及样条线层级。 在总的层级里边用的最多的命令是附加命令以及附加多个命令。点击附加，点击想要附加的两条线，当出现这个图标的时候，点击一下鼠标左键，按鼠标右键退出， 这样这两个图形就附加到一起了。在样条线层级可以单独选择这两个进行编辑，附加多个命令，这个也是使用比较多的，比如我们想做一个现在比较流行的动能版，我们创建一个平面， 上面有很多的洞洞， 我们如果一个一个选择的话，会非常的浪费时间，这时候呢你就可以用到附加多个命令，将矩形转换为可编辑两条线，点击附加多个， 所有场景里边的两条线都会以名称的形式显示在这个列表里边，我们点击 ctrl a 选择全部附加，再配合挤出命令给他一个厚度，这样一个洞洞板就创建完成了。

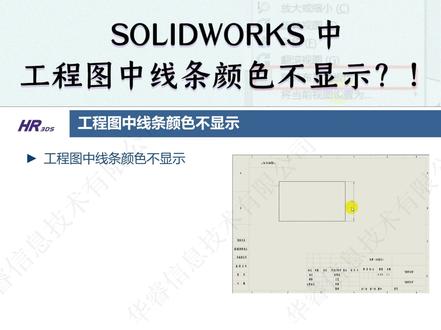

工程图中线条颜色不显示怎么办？大家可以看，大家可以看一下这幅图啊，就是明明其实我的这个尺寸，以及我，我的这个尺寸以及我们这个边框他都是有一个自己的颜色的，但是这个颜色呢？现在并没有显示出来，这个是为什么啊？我们把它关闭掉，然后打开软件。 好，然后 我们打开刚刚这幅这个文件。 好，我现在把文件打开了，大家应该可以看到我这个模型的一个显示效果，他们是没有显示颜色的。然后这个问题怎么解决呢？我们可以在这个选项卡这边，在工序栏这边右键 选项卡，工具栏啊，工具栏选项卡，然后在工具栏这边找到这个现行功能的过选线。好，那这样的话我们就可以把这个现行给他打开来，打开来以后我们把它放置在一个合适的位置，然后在这个现行这边有一个 功能叫做颜色显示模式，那我们把它关闭掉，把它进行一个切换好，那这样的话就可以把我们这个，呃，它的一个实际，我们通过这个颜色指定指定指指定的一个颜色给了啊， 嗯，显示出来。

哈喽，大家好，经常会被一些师傅问到，为什么我预览的时候这个地方啊有图片也有裁片，我的文件是正常的，但是我打开为什么却没有呢？ 我按 f 八或者是按零都没有，然后但是下面是有裁片的，我在排量里面他也是有裁片的，那这个时候呢， 我们按一下零或者是 f 八，他都没有反应，那我们就按一下这个设计中心，他这个地方选了之后，他出来的全是点 也不对，文件还是没有找，还是没有显示出来。那我们在这个设置里面有个颜色设置啊，结构线颜色，我们把它换一个颜色，这样呢我们的文件呢他就显示出来了。这一年我们 要注意的就是我们文件是正常的，打开的时候我们要吗按 f 八或者是零，如果有时候按 f 八不管用的时候，你就按 fnf 八，看一下会不会出来，嗯，零， ff 八， 然后还有就是这个设计中心，就这个地方的这个下一个前片的这样一个彩片的这个工具。嗯，这个是显影结构线，这个是显影结构线，点一下他如果还是 啊没有显示出来，那你就设置里面看一下他的结构线的颜色，是不是某个时候不小心给不小心你给他改变了，把这个结构颜色变成你想要的，就白色他会比较清楚，他就直接会显示出来。

二维样条线焊接讲解啊，我们来说一下创建的问题，在二维样条线创建的时候有几个命令啊？那天创建的时候我忘记讲了，有这样的一个操作，举个例子，我们可以把这个勾关掉，这个叫创建新图形，我们正常创建就是一个圆，一个物体，两个物体，三个物体， 这是三根样条线，而如何让我们就是多次创建啊，就这样子，朋友问老师，如果花线断了怎么办？其实就是跟这里有关系啊，哎，他这样子创建，其实他是一个物体，看到没，大能理解吧，就是如果你把这个创开始新图形的勾去掉，你创建的东西他都是一个物体。好，这个话我们就说到一个关于线的线的问题 啊，如果我画线画一半画线啊，画画画画画断了啊，断掉了好，把钩去掉，然后打开三滴捕捉，继续跟着画就行了。但你要记得你是哪个位置断的，其实这里会有显示啊，看到这个面板上面没选择了两个地点，而这个位置就没， 他是选择了样条线二的顶点四啊，因为我们是第一个样点线，第二个样条线，然后他的话会给每一个顶点边上号，这我们现在选这个顶点是样条线二的第四个顶点，这个是样条线二的第三个顶点，然后我们可以在里面找到一个焊接，然后我们要接触第一个概念叫预知，大家把这个字写好 啊，不要念法指其余指，很简单，玉指指的是点和点之间的距离。好，我把两个点拖开啊，这个点不要了，删除掉，删点的话是用 delete 键， dl 和删物体是一个键位， dl 不要的就可以删掉，好，把它拉开一点。我们选择两个顶点，我们现在来判断一下这两个顶点距离多少。我也不知道， 但是我选择这两个点点之后呢？我点焊接他没有反应，为什么呢？因为他后面的预值是零点一。什么意思？就是说两个点如果他们之间的距离小于零点一，他就会被焊接，而明显 现在是大于零点一吗？而如果我们把它改成十，我们点焊接还是没反应，说明什么问题？他们俩之间距离已经大于了十，好，我们改成十五， 再点焊接了，说明什么问题呢？他们两个人之间的距离小于十五，这就是预值的概念，他有什么用呢？举个例子，我这个点上面，就我这个物体上面断了很多个点啊，不单单只断了这一个顶点，断开的话在这里啊，断开很简单，就把一个顶点断成两个顶点，断开我就不讲了，我们就直接这样过了。但是呢， 我现在不知道是哪个顶点断掉了，哪个顶点没断掉，那我就需要全选，然后把预值设置成一个合理范围。比如说我点焊接，有人说按老师，那我按照你这个思维，那我是不是就可以可以定很多，定很大的？而这个预值，其实如果假设我们把它定到了一百，我们点焊接超过了一百吗？ 五百看没，他就会把所有都焊掉，就他这是一个控制他焊接距离的一个东西，叫预支。这个东西其实在二位里面用处不大，但 是我们只是说在这里先知道这个概念，因为在三维里面非常重要。讲可别那么行，焊接和目标焊接以及他现在区别的时候，我们会详细的去讲这个位置。大家先知道玉折就是控制点和点之间的一个焊接距离，这两个点点啊隔这么远，这两个点点隔这么远。我在全选的时候，如果设置的是一个，比如说十， 我们在焊接的时候你会发现这个小于十的会被焊掉，而这个大于十的就不会被焊掉。就在焊接这个命令上面加了个条件，也就说点和点之间距离小于十的，我都会帮你把焊接好，但是如果是大于十的，那我就不动你的，所以他对于那种多点物体焊接有非常好的作用。 当然二维物基本上不会用到多点物体焊接，所以基本上我在用的时候就这样子选择我需要焊接的点，然后把玉纸直接穿啊焊接。

今天我们来分享一下线段几样条件的编辑。哈喽，大家好，我是云造建模式，本期干货已打到屏幕上，请大家截图保存。首先创建一个句型， 在修改层级面板下，我们可以看到他只能修改他的长度、宽度，不能对他上面的线段以及点进行编辑，所以我们要先把这个句型右键转换为可编辑样条线， 这时候在修改层级面板下就可以编辑他的顶点线段和样条线。现在看一下线段，他的快捷键是二。 如果我们想在这个线段上平均的加点，手动是不行的，所以我们在下面有一个拆分命令，输入要在这个线段上加的顶点数，比如说是六，点击拆分，我们就可以看到这六个点他 是平均的分配到这一条线段上的，那么我们还可以对线段有一个分离，这一条线点击分离，分离为图形零零一点击确定，这时候我们就可以看到分离出来的线段和之前的矩形，他会成两个图形。 现在我们看一下样条线，他的快捷键是三。我们来看一下样条线的布尔运算，有布尔运算，所以他也会有两个图形。我们再创建一个圆形，想要布尔运算要满足两个条件，一是两个模型他是相交的， 二是这两个模型是合并在一起的，是一个图形。现在圆是圆，矩形是矩形，所以我们要把它附加到一起。修改面板下点击附加，选中要附加的。对， 我们这时候看到这条线段跟圆附加到一起，我们还需要把分离出来的线段也要附加一起。右击结束，因为要有孤儿运算的时候，这个图形是闭合的，现在是不闭合的，所以我们到一定的位置，按快捷键一，在 点点的命令下选中需要焊接的点，焊接到一起，点击焊接，然后再选中他的样条线。快捷键三，布尔运算下，他会有并集、差集和交集三种方式。我们首先看并集， 选中病急，点击布尔，现在选刚才没有选中的两条线，点击我们会看到病急就是两个线段的外轮廓合并到一起的。好，我们现在撤销，选中叉急，点击布尔 选样条线，就会看到是第一个图案，减去第二个图案所形成的形状。我们现在看一下交集，点击布尔选样条线，会看到交集是这两个模型共同的部分， 样条线他只是平面图形。那如何快速的用样条线创造出三米图形呢？我们可以在渲染底下勾选，在事故中启用， 这时候镜像意思他的横截面是一个圆形，可以调节他的尺寸以及上面的分段的边数。如果勾选矩形，横截面是一个长方形的样子，同样也可以调节他的尺寸。 ok， 今天的分享就到这里。
