cad打开文件显示弹窗未找到文件

当我们打开一份 cad 图纸的时候啊，如果弹出这样的一个提示啊，说未找到参照文件说明呢？我们之前啊这份 cad 图纸当中呢，加载了一份参照文件， 但是现在这个文件的位置啊被移动了，所以导致了这个路径啊，他无法找到，因此他会弹出这样一个提示，那我们到底该怎么操作才能够解决这个问题呢？ 我们可以直接点击啊，打开外部参照面板，那这样的话，我们就可以找到这个外部参照的一个啊选项板界面。当然啊，如果有同学说，老师我不小心啊，把这个弹窗提示给他关掉了，那我该怎么办呢？ 这个时候我们不需要把这个图纸关掉，然后再重新打开，我们可以直接啊点击 cad 的一个插入菜单，然后点击外部参照选项，同样的啊，可以进入到我们这个界面。 也有同学呢用到这个 cad 版本啊，可能没有显示这个 cad 菜单栏，那我们怎么办呢？可以直接在命令行输入一个 x r 空格， 这样的话，我们同样的啊，可以进入到这一个啊外部参照的一个界面，我们在这个界面当中，我们可以看到他有一个黄色的感叹号啊，然后这个文件名称呢叫 ae。 那么这个就是我们之前啊在这个图纸当中加载的外部参照文件，我们只要鼠标左键点中他，然后呢在下面有一个保存路径啊，鼠标左键单击之后， 在右侧啊有三个点，我们鼠标点一下，现在他要我们选择新的路径啊，我们就找到这个 ae 的这个文件到底在我们电脑上的哪个位置啊？比如说姜老师是放到桌面上，我就到桌面上来找啊，找到之后呢 点击打开，那么这样的话，我们的这个图纸啊，他就会被自动的加载上来，那么大家会发现，之前呢，我们的图纸他是没有这个图框对不对？但现在你看这个图框他全部恢复正常了， 所以大家注意啊，如果是我们的图纸当中有加载这个外部参照文件的话，那我们在啊发送图纸给客户的时候，一定要记得 把我们的图纸以及我们的外部参照文件要全部呢放到一个文件夹，然后呢做成压缩包啊发送过去，那么这样的话，别人打开图纸才不会出现这样的问题。当然了也有同学可能会讲啊，这个客户把图纸发过来的时候呢，他没有把这个外部参照文件发给我， 你一定要记得啊，找他去要，然后呢按照姜老师前面讲这个方法，把它重新加载一下就可以了。好了，那么关于我们 cad 缺少外部参照文件如何加载的一个操作方法就讲到这里。

如果说我们用 cad 打开图纸，他弹出这个提示啊，说明我们这个图纸里面他有外部参照，然后呢，他没有加载进来，那我们怎么操作啊？第一个我们肯定是点击这个打开外部参照的一个选项表 啊，如果说你不小心点了这个忽略，对吧？那怎么办呢？啊？你看，那现在我们从布局里面看这个图他没了，图纸没了，然后从这个模型空间我们再来观察图纸，你看双击鼠标滚轮啥也没有，是吧？ 那这个界面我们也找不到，怎么办呢？我们点击上面，这里有个插入菜单啊，点击外部参照，当然啊，如果说有些同学他的这个菜单栏不显示，那我们可以直接在命令行输入一个 x r 空格，一样可以打开这个 界面，打开界面我们可以看到他这里有两个啊，外部参照文件都显示未找到啊，那这个情况我们要去加载，怎么加载？我们鼠标左键单击选中其中一个，然后呢，我们直接把滚动条拉到右边的位置，他是不是有个路径，看到没有？ 这个路径我们怎么去修改呢？我们直接把下面这一个界面给他显示完整一点啊，下面他有个详细信息，如果他不显示点这个箭头啊啊，点开之后我们可以看到他这里有个保存的路径，对吧？我们点击之后他这里有三个点，点一下 我们重新去找这个文件，他在哪里啊？你找一下，就是你刚刚给我发的那一套图纸啊，他在哪里啊？哦，就就这里面，在这个里面，是吧？就可以找到这个文件吗？因为要跟这个名字要匹配啊， cla， 好，那我们点打开这个文件，他应该是一个图框。啊，那我们这里呢，对吧？他是不是要采用同样的路径啊？那这个就直接点四就可以了，对吧？那他会对同样的添加进来啊，只要你这两个文件他在同一个路径下，是不是他现在你看啊， 我们把这个滚动条往左边拖，他这里显示什么？需要重新加载，也就是说呢，哎，他现在虽然已经加载了，但是啊，他还没有怎么样显示出来，看到没有？所以我们右击鼠标点击存在，然后下面的也是一样，右击鼠标点击存在， 然后我们如果是说他有的时候他没有显示出来，我们直接双击鼠标滚轮就可以看到了。啊，对，现在这个图我们不就有显示了吗？啊？然后现在我们切换 到布局里面，我们也可以看到这个图纸是不是有了，只是说你这个背景调的有问题啊，所以他显示不出来，我们可以设置一下啊，直接右击鼠标点击选项， 然后点这个显示，把这个显示可打印区域跟背景给它关掉啊，然后点颜色，找到这个布局，统一背景给它改成黑色。应用应用确定啊，现在看到没有，我们这个图纸是不是就正常显示了？好吧。

哎，牛工，牛工，我一打开客户发来的这个图纸，他就弹出这个缺少啥文件的窗口，怎么办呀？ 这个你可以点击忽略缺少的 shx 文件，点对，然后稍等一下，然后点击确定好。不对呀，我这标注轴号，你看这都没了，咋办呀？那你可以选中任意一个轴号啊，这个，对，然后按 ctrl 加一， ctrl 加一 啊，在这里你找到这个文字文字样式，文字样式炸，他是 t t t s s d d i m 开头的啊。对对对，关闭他，然后你找到文字样式的命令文字样式 st， 对， 输入 st 空格， st 空格，然后在这里找到这个 t t s 这个 dr， 就是这个 drm sol。 对，你看他这里有一个感叹号，这就是说明你没有这个字体，然后你取消这个使用大字 啊，取消，然后点击这个文字向下拉，然后找到一个常用的字体访送。呃，访送开启也可以开启啊，开启，点击应用应用，再点击置为当前置为当前好，关闭它，关闭。 哎，老师，这个有了我，我原来就这样解决的，是吧？一个一个把它这个替换掉。对，这样一下子就替换完成了。老师你这个方法好，那你说这像啥快捷键来着？我咋记不住呀？我看你这技术还比较差， 你可以看一下这张 cad 快捷键大鼠标垫，它不仅包含了我们的绘图工具、修改工具、标注工具、功能工具和三维键模工具，每个快捷键后面都有对应的图标，我把它放在视频左下角的小黄车里了，你点击就能把它带回家。

一打开客户发来的图纸，就弹出这样的提示窗口，如果直接点击忽略缺少的 shx 文件，并继续进来之后，你发现文字是问号，那网上有人说是我们输入 ttrf 空格啊，显示位置命令，因为这个是插件，怎么解决呢？首先我们选择一个问号字体，然后右击鼠标，找到特性， 找到特性里面使用的这个字体，看是 e、 s， o， n 杠 t 杠六，好，我们把它关掉，然后输入 s、 t 空格， 在这里呢，我们找到刚才这个字体，然后在字体名这里给他换一个字体，比如说我喜欢访送，点击访送，然后点击应用，点击关闭，你看一下这个字体就显示出来了。那这种方法的话，其实也是最简单的一个解决方法， 如果说你的软件基础还比较差，想要系统的学一学，我推荐你学一学我小黄车里的这套零基础的精通的 c a、 d 课程。首先软件会给你赠送课程，包含 c a、 d 软件的二维平面 图轴测图，还有三维建模，每节课都是高清的视频讲解，手机电脑都可以观看，一共一百五十节。现在我把它放在左下角的小黄车里，如果说你能领取到优惠券，只需要六十九元就可以报名学习好。

打开 cd 图纸，他如果弹出这个缺少啊这个字体文件的提示，我们就点击啊指定替换文件，然后呢找到这个 gbcb 的字体啊，如果你的字体比较多啊，你发现不好找的话，你可以鼠标左键点击第一个字体，然后输入字母 g， 然后我们就会自动的找到这个 gbcb 的字体啊，这个是一个国标专用字体啊，我们点击确定，然后继续啊，每一个我们都要这样去替换一下， 直到他替换完毕为止啊，像他如果弹出这个提示，我们直接点取消这里的话，还是选 gbcb 的字体，点确定取消，然后继续点，那弹出这个代理信息，我们直接点击显示代理图形，点确定啊，这个图我们就打开了。

大家好，今天有个客户在打开这个桌面上这个 cd 文件，他会提示这个找不到文件，然后这种问题该怎么处理啊？ 首先我们直接微加啊，我们搜搜索 igdit， 我们打开注册表，然后我们按照这个路径，然后找到这个文件， 然后就是我们打开这个 open 烂机这里，我们直接打开这个我们安装的 cad， 然后我们右击打开文件所在位置，能找到这个 cd 这个这个图标，我们右击点属性，然后找到这个位置，我们直接复制， 然后我们直接就是从这个他这个 cd 文，然后我们直接替换， 然后打开这个下面这个 prineprint 烂几也是我们直接把前面的替换，替换完之后直接点确定，然后我们直接关闭， 这时候再双击打开这个文件，就可以正常打开了。 好了，今天的视频都分享到这里，感谢大家的收看，记得关注再走哦。

双击鼠标左键打开 cad 图纸，如果弹出这个提示，说明我们 cad 的系统文件路径啊，是有问题了，那怎么办呢？我们直接啊找到 cd 图纸，右击鼠标点击打开方式，最下面有个选择其他应用， 然后拉到最下面啊，因为如果出现这个问题，那么你这个界面一般是没有这些 cd 选项的啊，如果有就直接选择一个 cd 图标，然后打勾点确定就可以了， 但是很多是没有的啊，那我们拿到最下面，点击更多应用，再拿到最下面啊，在这里点击查找其他应用，然后呢我们找到我们电脑上啊 cd 的安装路径， 每个人的这个 cad 安装路径可能不一样，但是你自己一定要清楚啊，像我这里我是放在低盘，对吧？找到 这个录进之后呢，我打开啊，进去找到这一个啊， acad， 对吧这个选项，然后我们直接点击打开，那么这样设置之后呢，你就可以直接双击我们的图纸啊，就可以打开我们的这个软件，就可以正常的启动了。

c a d 打开文件，弹出文本窗口怎么办？我们在打开文件或另存为文件，有时会出现这样的文本对话框，怎么恢复正常呢？输入 f i led i a 空格，将系统变量参数调至一再另存为试试， 是不是就恢复正常了？你学会了吗？赶紧点赞收藏吧！更多精彩内容来我主页看看吧！

一打开客户发来的图纸，就穿出这样的提示窗口，这个时候如果选择忽略 shx 文件并继续进去之后，会发现里面的文字尺寸标注全都不见了，怎么办？输入 ttrf 空格，点击确定，这个时候所有的尺寸标注字体就全部显现出来了，你学会了吗？

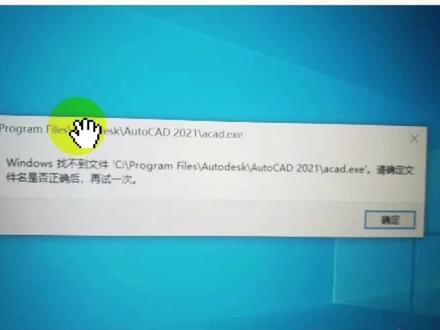

今天这位朋友的电脑是 win 十一家庭中文版本的系统，他遇到的问题是打开 cd 文件，提示 windows 找不到文件，请确定文件名是否正确后再试一次， 然后打开多个文件都遇到同样的问题，通过修复成功解决了他的问题。
