mastercam实体钻孔设置

利用我们马斯赫姆强大的功能，把它全部一次性三个产品加工出来，今天以我们公司的实际产品作为案例，又跟大家分享一下我们马斯赫姆最好用的功能之一。像我们这个产品，我们依然采用多欧类的装甲方式进行加工， 并且为了能够更好的保证我们每个产品的相关尺寸，我们采用多坐标系进行为他们分别控制，也方便到时候我们调试。在这里呢小林对我们的第一个产品创建了两步道路， 第一步道路呢是对我们产品的其中一个七 o 进行了加工，第二步道路呢是对我们这个产品中间的大圆进行了一个断红操作。现在我们能不能用这两步 最简单的高路，利用我们马斯汉姆强大的功能，把它全部一次性三个产品加工出来，并且呢同一把刀呢，同时分别抽出我们的 g 五四到 g 五六坐标呢？当然可以，下面小林给大家演示一下。 首先我们在高句群主下面把我们的箭头拖到 y 形取消下面，然后选中我们的第一步高路， y 形取消，选中以后，我们点击上面的高路弹出对话框，我们单机高路转换，再次弹出对话框以后，我们来源这里选择 n c i， 然后 类型这里选择旋转，然后右边这里复制原始操作打成 a o， 然后旋转，这里总共我们是八 h o， 那 么我们就是除了第一步高了以后，我们还有 g h o 要写，所以这里呢我们写入七，然后调够三百六十，除以八等于四十五个， 下面是四十五，然后旋转式口这里我们单机打勾，然后俯视头，单机确定会看到我们第二产品的第一步操作的道路已经全部生产完毕，第二步呢我们选中刚才操作的道路以及我们的钻孔道路，选中以后我们再次单机道路转换，弹出对话框， 这一次呢我们还是来源 n c i 类型选择平移复制原始操作打成 o， 这里有个加 o 坐标系编号，这里特别注意，我们给他选择红心指定，我们上个小视频有讲到我们的 g 五四是零， g 五五是一， 那我们这里呢其实为零，这样这里我们也开机，然后平移，这里单机打开，我们选择两点间，然后问我们总共是要平于几个产品，那我们除去第二产品呢？就是二二产品，然后重点这里，比如说我们选择 这个点，然后到点这里，那我们选择相同的这个点，然后单机确认，会看到现在我们的道路全部生成完毕，然后我们把它处理出来，单机直接打 o， 然后放个桌面，我们四二一， 好，我们到桌面去用记事本的方式打开看一下，会看到我们的 p 一， 然后 p 五四，下面我们搜索 p 五五啊， p 五五，再下一个 p 五六， 好，第三个产品加工完以后，然后我们搜索 p 二， 第二 g 五四，然后转盘转了以后，第二产品 g 五五，第三产品 g 五六，是不是非常的方便呢？好，今天的小视频就分享到这里，谢谢大家。

马斯的 king 二零二二钻孔循环，我们如何设置？是钻一点，退一下，钻一下退一下，我们把这个模拟器关掉，然后把这个刀路删掉， 确定右击车床刀路。钻孔我们选一把钻头 啊，二十的孔我们也可以用十九转一下，然后留一个毫米刀杆，这个不用管，显示刀具，看一下这零点，没问题的话确定打勾， 刀号自己改一下。进给率我们给一百，左轴转数我们给一千，机床圆点我们改， 用户定义，自定义改成零，这一轴我们也改成零。确定深孔钻，然后我们深度，深度的话我们就选这里的五十或者五十就可以了。钻孔位置 x 零 c 零安全高度我们给五个毫米， 参考高度我们给两个毫米循环，我们点 g 七三，声孔的话就点 g 八三，首次循环我们转五个毫米， 再往下就是三个毫米，然后安全离膝我们点零点五，回缩量我们也点零点五，这样的话就设置完成，直接打勾，我们模拟一下， 你学会了吗？学会了，点赞关注！

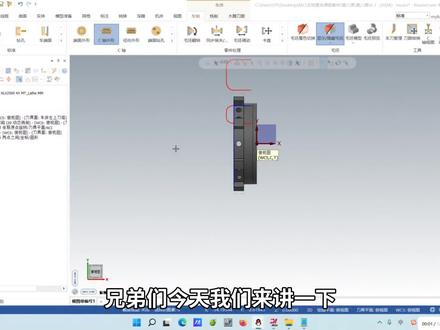

兄弟们，今天我们来讲一下断面钻孔指令，那么我们点击这个，呃，他这个 c 轴钻孔，就是说孔朝向中心的孔，他可以叫做替换轴钻孔。但我们这个断面钻孔呢？就比如说这个是一个平面嘛，他不朝向于 这个中心，他也能钻，所以说我们一般是用这个断面钻孔。好，我们点击这个断面钻孔，点击 ctrl 键直接那个所有的哎， 所有的圆都给他直接一次性选上，他的这个这个直角吼是要朝外面的，就是说他当我们这个孔都是相同的情况下，那他们就会直接自动选上嘛， 朝完外面以后我们这个顺序也要选一下，就是说，呃，这边有很多种，你可以自己选嘛。我们常用的是这个点到点，我们选择这个点到点，就是说他会我们选择一个点作为第一个， 然后他剩下的电脑帮我们均匀的分布下去，然后点着确定，然后刀具的话我们转这些孔，一般是定心转，先转一下，然后再，嗯转头来转点七五，直接用三点七五的转头转一下就好了，我们只是演示一下怎么操作嘛，然后这个七加参数这边的话就是有 g 八三， g 七三， g 啊，这个这个层头孔就是 g 八幺嘛，就是说 g 幺，你可以理解为 g 幺，他直接转下去，然后这个是着转嘛，然后连接参数这边全都增量三十嘛，增量三十，不是这个增量三十提刀 三就好了，然后深度的话直接增量负个负十吧，然后平面这边就是 那个常规的默认就行了，然后旋转轴这边，呃，我们就是说就选歪吗？那个其他就可以了，其他就那个做。那我们的孔还没有转下来，他转到这里，那我们要再深一点，就连接参数这边给他改一下 负十五吧，这样子我们就全都转，转出来了。你看他这样子就是说一次性能帮，我们就是说不管他是不是，是不是朝向中心吗？那他也能转，然后这些朝向中心的他也他也 是 ok 的， 也是没问题的，都可以转，这样就很方便我们进入实体模拟来看一下啊，他现在就进入到转头了，你看他这就是这样子，然后转一个，然后他就转一下啊，再转转，转两个他就直接就近了。我们是选点到点，就是还是比较好， ok 的。

大家好，我是金工 masikin， 一 次性更改钻孔的方向，那么比如说我们在三种钻孔的时候，我们能不能够一次性更改我们这个钻孔的方向？特别我们孔比较多的时候，那么前几天有一个我的网课学员也问到我， 那么这里我演示给大家看一下，那么比如说我们选择这个钻孔，那我多选一点孔， 那比如说我们这里孔现在的方向是对的，如果我们孔的方向不对的话，那么大家用的比较多的话，就说哪里方向不对，那么你就点哪个箭头就可以更改他的方向了。这个我们用的比较多，比如说这里 这里，这里，这里我们都能够点击他的箭头，能够更改我们钻孔的方向， 但是如果我们的箭头啊，就是我们的方向不对，而且我们的孔比较多的情况下，那我们能不能够一次性更改过来？好，我演示给大家看一下，那我们选择我们这个高级，那么大家看这里有一个轴， 我们点击这个箭头进去，大家看一看，这里有一个提示，选择直线边缘或两点以指定方向。好，我们选择一条直线，比如说我们就选择这个当前这个边缘线，我们点击它，那么大家看看，那么它所有的箭头的方向就朝我们一个方向了。 好，那我们就可以按确定生成这个道路进行打点钻孔了。好，希望能帮助大家，感谢大家的关注，谢谢。

很多操作工想学马斯克软件编程，最大的问题就是不知道从哪里下手，拿到零件，根本就不知道怎么编。今天我就拿我网课的学员的一个真实案例来讲一下他遇到的问题，就是需要把模拟上面恐怖起来，这样编程时道路就不会有频繁的提刀了，也能够提高加工的效率。 解决这个问题，我们可以使用软件里面模拟准备，在里面的有一个功能叫移除。好，我来演示一下，好解决这个问题啊，我们用软件里的这个模型，准备里面的修改实体特征里面的移除命令，就能搞定它了。好，我来复刻一下，现在可以看到这个图形啊，我们编了一个精加工道路， 他在遇到孔的时候，他有很多提到，那么我们就点这个再点移除，再选择孔 b 啊，选的时候要注意啊，一定要选择孔的 b 边，然后点底面， 这样就可以了，你千万不要只选孔不不选底面，然后再重新计算一下， 再看是不是现在所看到的，是不是道路会非常的顺滑，效率非常高。平时我也是经常帮学员解决这类实操编程的问题，如果想系统学习，少走弯路的兄弟可以到我橱窗里面看看这套实操的课程。

师傅，这么多孔，怎么快速创建钻孔程序呀？选用特征钻孔策略，点击这里侦测孔，这时候所有的孔都会被选中，不同类型大小的孔还会自动归类。 预算打点可以设置一下，百分之一百一就是加大孔直径，从而打点的时候顺便倒个角 共同参数。这里设置一下安全高度，把这里的勾取消，提高到安全高度。参考高度设置一下，确定即可生成道路。来实体仿真一下吧，是不是很方便呢？除了 mc， 还有那个软件可以做到呢？

分享一个遇到障碍就提到的钻孔小技巧，学会了你又技高一筹了。正常情况你们编程是不是这样，所有的高度都是一样是绕过他的障碍的， 但是这样加工的话效率我很低啊，怎么办呢？可能你们会在左边和右边分别升两个程序，这样达到中间连接绕过炸药的目标。如何生出我这样一个程序能搞定的呢？好，我们点击这个参数， 把这个仅在开始及结束勾勾前确定之后我们会发现他在第四个孔和第五个孔之间 直接练过去会撞击，然后我们需要从上面绕过去，对吧？好，点开这八个图速，然后选择第 四个孔，右击，选择更改点参数，然后第一个跳跃高度，我这边就输个六十五吧。好，确定，然后再确定同意升程序，这样他就是从第四个孔到第五个横之间他绕过去。

啊，今天讲一下 max come 的这个钻孔啊，这个图，这个图我已经打开了一个粒子图 钻孔，我们起来创建道路的时候，还有朋友在问我们把这个孔啊怎么去选择好之后 一次做这一面，比如说我相信这个图，我只想张这两个孔，他背部也有这同样的两个孔，是吧？我不想加工，通常我们点一下，你看这里这个快捷界啊，看我们这个地方的快捷界，这个地方 他有写几个这个，对，提示框里面有写几个内容，你看我们这个屏幕上啊，我有个快捷键，你看一下，首先我们按 ctrl 键来，这就这个 ctrl 键是吧？这里有一个有 ctrl 键，你看得到。按一下这个单机，他就把匹配这样同 同等大小的这个资金呢，他都会匹配上，一次性选中，但是他会把下面这一孔也选中，你要想不把下面这个选中的话，我们全部删除掉，要同时呢孔雀加媳妇的键，这两个键啊，注意，是这两个键啊， 这这两个键一定要注意，是这两个键同时按，如果只按这个抗击键加单击，他就把所有不管哪个面 上下左右哎所有的方向的内饰的孔全部匹配上，如果只按这两个键的话，都是当前这个平面的键上的孔，他就会把它匹配上。 结束之后呢，你看我们还是这个两个键啊，结束，我刚才我点这个快进了这个，我们还是把这两个键按上，点一下他就选择上了，这 这里面就出现两个特征，我们着急什么都让他默认吧，我们不是为啊就创建好了，创建好，如果你想多实体的去钻孔的话，我之前其实讲过的啊， 多实体，你就把这个高级后面有个多实体这个这个选项，打开这个地方，这里打上勾就可以了。我们把等点开，还是刚才我们这个操作，我们在这个孔里面添加就可以了， 添加这个孔同时刚才已经打开了吗？我们再把这个添加一次，再按这两个键。 哎，我们这三个弓箭上面的这个孔啊，就都会选上了，这样我们就顺利的把这个孔给做出来了。

大家好，我是清风，今天给大家讲解一下我们在这个打孔的时候啊，如何快速的去选择你需要的孔 啊？我前面发了一个视频吗？就是一个打孔的一个倒角的，对吧？然后我发现大家啊，后面私信我最多的问题就是这个选择孔上面啊，选择孔上面出现了一些问题，就是如何快速去选择你需要的孔， 选择孔呢？他有两，他有两种方式啊，有两种方式，我这里呢画了一个实体的，有一个线框的，对吧？ 啊？我先教大家这个线框如何去选择啊？就是说当你不需要那个实体，对吧？当我们点孔的时候，其实有很多地方我们不需要去画那个实体的，我们只需要这样的一个线框图就可以了，对吧？或者是说客户发给你的是 cad 的，对吧？我们直接可以把 cad 我们导入到我们的一个马赛康姆里面，然后直接可以通过这个线框去选择一个点孔，对吧？就是深度的时候你自己要设置一下好，然后现在我们选择我们的一个道路，对吧？选择我们的一个点孔， 当你选择点孔的时候呢？有几种方式，对吧？啊？第一种就是我们最常用的就是我们的一个点选，对吧？我们就可以啊，选一个一个去点上你需要的孔，你看我这些孔的大小它是一样的，对吧？第一种方式啊，我们就是这样子去通过一个点选的方式把它点上，对吧？ 啊？这几个孔因为他的大小是一样的吗？我们在打孔的时候就可以一次性给他打出来。那第一种就是孔比较少的时候呢，你可以直接选择一个点选，对吧？那你说当我的孔特别多的时候，我如果还是这样去点，对吧？一个板上面，比如说上百个孔，我还是这样去点，我点了什么时候，对吧？好，这里我们先 啊，当这里选择了孔之后，选择错了说，或者是选择你不想要的孔了，你可以单击他，然后右键啊，你就可以把它给删除啊，这是删除一个，如果说你全部都不想要，你就右键点击这里有个全部删除啊，可以把它全部给删掉。好，全部删掉之后，然后我们来说第二种。 第二种方式就是框选啊，框选啊，鼠标左键点击这个地方，然后再这样往右下拉，然后就可以形成一个框啊， 你全部删除啊，鼠标啊，左键啊，先是左键点击啊，点击了左键之后啊，然后按住不要动啊，按住鼠标不要动，或者是说当你左键点击拉出来这个框啊，拉出来这个小框之后，你可以把左键松掉，松掉了之后，你去啊，把你想要的孔 框选到这个覆盖范围之内去啊。但是你这个框选呢，他有一个弊端啊，第一个他会把你这个方框之内所有的孔给你选上啊，你说现在这个里面有我不想要的孔，怎么办啊？也有一个方式啊，你可以去点他啊，可以去点他，当然少的时候可以去点啊， 当你框选了之后，你去单击它就可以把它给取消掉啊，可以把它又重新的给取消掉，比如这些孔我不想要，对吧？这些孔我不想要，你可以单击啊，单击它可以把它取消掉啊， 你说我如果框选的时候，我只想选这些小孔，对吧？这些孔我不想选，怎么办啊？我们还是有办法，我们这里全部删除，全部删除之后他这里啊，我们第一个，他有一个叫限定圆弧啊，限定圆弧你把它，你点击这个限定圆弧之后，他这里会弹出一个啊，选择要匹配的圆弧。你说你现在想 想要打的是这个小孔还是这个大孔，对吧？你比如说现在我想要打的是这个大孔，我点击他，点击他之后他会弹出第二个对话框，使用窗口选择，或者是 ctrl 加 a 或啊弧快速限定 啊，我们使用他第一个吗？对吧？窗口选择，我们还是把这个上面所有的孔给他选择上，然后确定，然后现在你会发现，虽然我还是使用的是框选，但是我他只给我选择了我刚才啊匹配的这个圆弧，对吧？这个匹配的意思就是你需要一个多大的圆弧，你看我这直径是二十， 他就只会选择你这个框选范围内所有的孔，是二十的孔啊，不是二十的他不会给你选择上，他只会选择是二十的孔。你比如我现在全部删除啊，全部删除之后我复制图，然后现在我还是使用这个限定圆弧，然后我选择这个小孔，然后我 再来框选啊，你看现在他只会选择我这个框选范围内玩十二直径的孔，不是十二直径的孔他也不会给你选择上的啊，这就是这个限定圆弧的一个使用方法 啊，然后再来我们再全部删除，全部删除之后我们再使用这个限定圆弧啊，当你不想要用框选啊，你比如说现在我想选择这个孔啊，他还有一个办法，就是啊 ctrl 加一，你按住键盘上左下角的 ctrl 加一 啊，他就会自动给你选择上你这个啊范围内啊，你这个图层内啊，目前这个显示的这个图层内的所有一个十六的孔，对吧？因为我匹配的是一个十六的孔，所以说他选择也是一个十六的孔啊， 这就是三种选择方式，一种是点选，一种是框选，第三种就是我们一个线令圆弧啊。
