保温等离子切割机排版教程

有朋友问我，排完版之后，侧边这里有很大一个空隙，比较浪费料，这个怎么解决？首先排完版之后剩这个空隙的话，然后我们点击这个工作内容， 在项目这里找到咱做的这个弯头，然后右键复制项目，然后点完成，这样会出来第二个这个图形，双击点进去，在选项这里单段这改成是， 然后点完成，因为这个的话是通过第一个复制的，所以说他的尺寸是完全一样的。然后在牌料这里双击点进去，这样的话就会出现一片 一片的这个呃，弯头，这样旋转九十度， 然后放下去就可以了，这样我们的板材然后就不会出现浪费的这种情况了，一定要注意一下他这个序号，我们点一下侧面这有一个一二， 然后设置一下板材的这个切割顺序，确认完之后顺序然后写出 n c 码，然后点试点确定，然后就可以了。

讲一下 cad 做好图导出 dxf 格式文件后，怎样用 pm 两千导入文件？首先左上角档案汇入啊，有一个项目 啊，然后在最下边这有一个的形式，这，然后选择这个 dxf 格式的这个，然后再找到你做的那个 dxf 格式文件，点 开启啊，点完开启后，这里有一个材料，这这选择一下他这个板材尺寸，然后点套用，点完套用之后右下角点完成， 完成之后在这个工作内容里就可以看到我们这个文件了，点自动排版或者是人工排版，进入这个图形，写出 ac 码之后啊，点试，点完确定完成就可以了。

打开软件，在样板图库中找到圆弯头， 双击点开圆弯头，在右手边我们能看到直径的尺寸，内径角度以及上身量和下身量。 在选项中我们可以设置分段数以及接缝位置，交错分割等等。项目中我们可以调节需要切割的数量。 法兰选项，我们可以调节咬口的尺寸。然后点击右下角展开，就可以看到我们所需要的展开图形了。点击完成后，在工作内容中找到我们刚才编辑的图形，点击 自动排版，设置间距和板材大小，然后点击工作内容排料，双击进入人工排版，调整完毕，储存档案。

嗯，针对保温行业等离子的下料软件，我准备做一个详细的教程，帮助大家更好的学习使用机器，节省学习使用机器的成本。 把软件的一些呃使用图形以及注意事项，还有一些新的功能都录制的成视频和文档的形式。嗯，到时候供大家学习。

呃，插入 u 盘，然后点 f 二文件， f 二文件里边有那个 u 盘文件， f 二，然后导入需要的那个文件。啊？我现在随便找一个这个，按那个回车确认，然后就是导入，导入之后，然后再。嗯，回参考点 f 四， f 四，然后然后机场远可以，机场远点你可以看一下， 好，正常的话， 然后确定好板材的位置，然后。呃，确定好坐标，然后点开始切割，然后蓝色键切割，然后确认，然后正常切割就可以了啊。

教大家使用等离子切割机切文字和数字，点击工作内容新 ops 原件进去界面，鼠标点击后左上角 a 图标，在输入框里可以直接输入， 可以输入文字字母，数字符号，调整需要的大小，线条的粗细，还有文本的扁平度，然后确定鼠标左键确定位置，右键完成拖动，然后右下角完成确认或试用， 选取设置的尺寸规格，确认后点击自动排料，根据自己需要手动做下排版， 然后写出 nc 码，导入 u 盘切割就可以了。有不懂的朋友可以关注我，私信交流。

今天给大家讲解一下用这个软件怎么下咱们这个风头，也叫那个西瓜皮， 打开咱们软件，这个操作是特别简单的，一学就懂，只需要两个直径，还有一个高度，填好相对应的数据点，完成排一下六，这就出来了，你想分多少片，到时候你自己填好了， 每一片都出来了，你想如果说这个不规则的话，你想自己排左键移动，右键旋转就可以了，拖到这边来。 这个软件是操作特别简单的一些，这东西有需要的老板可以咨询。也是过节了，祝大家中秋节快乐。

今天给朋友们讲一下在放流数控系统上面所切割图形，怎样在系统上面去排列，首先摁一下 f 一图形管理，任意选择一个图形，摁一下 f 八确认， 我们选择的是一个圆形，首先我们要输入尺寸，你入线，你出线还有尺寸，这是一个圆的半径，输入完之后按下 f 八确认 我们所选选择的零件就出来了，然后按下 f 三步调选项，再按一下 f 三重复排列，然后我们选择 f 一矩阵， 这里需要输入行数和列数，行数的话就是看一下咱们摆台的长度大约能出几行，假如说出十行，我们就输入一个十， 然后按一下后退键，这是房间距，房间距就是两这两行零件，零件和零件之间的距离，系统默认加到两毫米。 然后我们再看一下列数，列数的话我们看一下板材的宽度，如果可以除五列，我们就选择一个五， 这列点距就是两列之间零件之间的距离，这个我们可以也可以给它加上两毫米或者是四毫米都可以把隔缝加出来，然后按下 f 八确认我们。

啊，讲一下如何通过软件的这个风头做这个球的？嗯，下料展开套用之后，然后我们点这个自动排板，自动排板根据预设的板材尺寸进行排板，然后点确定排出咱们所需要的这个板材板， 然后看一下他这个排版的这个情况，每一个板材都是一米乘一米的，然后这一块的话他这都有一个小夹角，然后咱可以通过测量一下，然后每一个的一个宽度和长度 这里都有尺寸，然后进行一片一片的分类。啊，然后我们看一下其他的，然后比较细一些的咱两片都排到一起了，然后写出 ac 码，然后把所需要的这些 ac 码倒到机器里，然后切割就行了，四米的机器的话可以切四份， 然后到时候呃点确认，然后在这个 cc 里直接找到我们的 nc 码就可以了。

我们说一下切割机使用教程，首先 f 一图形管理，找到一个图形为例，然后选择 f 八确认，上面引入引出不用管参数呢，按照你的尺寸改，注意一个片尺寸，孔尺寸，然后确定， 确定好了以后 f 三部件选项，然后选择一个起点， f 一起点选择，咱们呢习惯是左下，因为离得近哎。 f 二，然后左下， 然后呢 f 八确认，再按一下，当这个地方显示坐标清零的话，说明这是已经调整好了，下一步根据左右键来调整歌腔的位置，把调歌腔也调整到板的左下角，哎，调整这样呢会产生一个坐标值，你看到吗？ xy 坐标在变调， 调到想要的位置以后，按 f 八坐标清零，这个时候就可以开始切割了。火焰的模，火焰的话呢，就直接按点火键点火哎，然后按开始确认，如果等离子的话呢，直接按那个开始，然后回车确认就 ok 了。

大家好，今天给大家说一下如何简单的做镂空字或者字母。嗯，首先可以下载一个卡萨电子图板， 打开之后进行这有一个银子生成，点击一下，然后点击鼠标左键， 然后就可以出来了，然后需要把你所需要的文字或者字母 输入进去，点击这样输入文字，输入数字或者文字之后点击确定一个 啊，然后这里有一个分解，点击一下分解，然后再点击一下你所需要的数字，再点击一下右键就出来一个镂空字， 镂空的一个字母，然后再进行保存就可以了，保存维纳保存为 cd 两千版本的 dxf 格式， 点击保存啊，首先打开咱搜索软件，把刚才保存的文件导入进去， 因因为咱那个软件做头可能有点小，所以说需要你先进行放大一下，放大之后再进行正常的生成路径，生成代码就可以了。

首先开机，然后任意键进入操作系统，然后 确认一下咱这个工作界面，然后按 f 二进入系统这个文件，然后再在这个 u 盘文件 f 二找到咱所需要的这个做的切割图形。 来不及确认 啊？确认完之后，因为看一下他这个，嗯， x 轴和外轴的一个方向，现在 纵向比较短，这个的话如果要是现场写的话，需要调整一下，然后在这个零点选项， 然后正常切割就可以了。

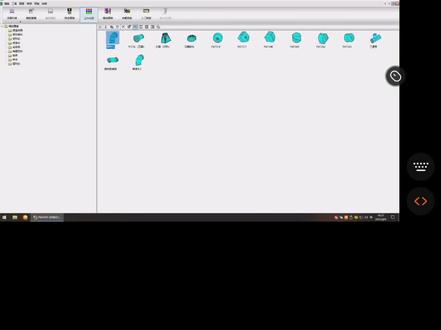

大家好，今天我向大家展示一下这个鞋皮保温的项链软件，是咱们这个， 这是通用管道用的一些， 这是一些阀门壳和一些方盒所用到的 各种三通，边境、斜边境、边境三通都在这里面， 功能非常的全，使用也非常简单。 好的，今天就介绍到这里了，谢谢大家。
