圆管斜插变径放样方法

两根大小不同的圆管如何无缝对接？教程来了，先准备一大一小两根圆管，把大圆管放在地上，有纸的铺一张纸也行， 在地上把大圆管的口径画出来，然后把小圆管放到画好的圈里，中间位置画好圈，然后拿尺子把小圆分成四份，然后再画二条线，分成八份， 然后标记一下，写上一到八标记，然后二跟五连起来， 三根六连起来，四根七，五根八，中间隔两 个都能连，然后二根七，三根八，四根一，六根，一连好后就是这样，然后继续做标记， 再把大管放上去，把标记做到管子上，把管子上标记加长一点，中间画上。我们在大管五厘米处画一圈， 我们小管用的五十管，所以这也就是五厘米。我们把标记里那里画一根线，每个都画，我们在那根线两边再各画斜线， 画好后把它切掉， 然后再大管话 地方再轻轻割一圈，不要把割下来，弄好后我们用锤子把它几个尺敲进去，敲好后我们就完成了。本期视频也要结束了，喜欢的赶紧点赞收藏备用吧，以备不时之需！

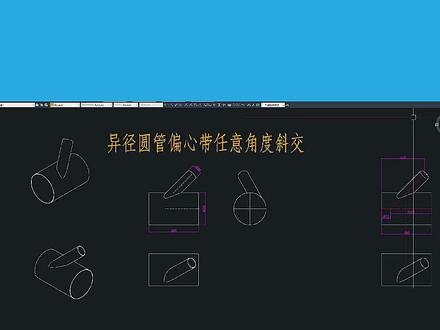

那今天我们来回答一下啊，大家的提问，如果一根圆管斜插，并且呢带一个角度交于另一根圆管的话， 那在我们二维平面里，我们无法看到我们支管的啊，实际长度就是他不仅偏心，他还倾斜了一个角度。那我们从主视图看的时候呢，这根支管实际上并不是他的时长线，因为他偏移了一个角度， 那从左视图呢？仍然看不到他的时长线，所以怎样？所以我们要通过旋转的方法， 把它转到我们能看到市场面的方向去投影他。不过我们从三维图形里边看呢，他应该是这种形状，那我们实际形状先打个实际形状，他是这种形状， 这就是我们的主视图，我们左视图是这样线吧，辅视图是这样子，按每个方向他都没有看到实际长度的线条。 那怎样？我们通过旋转的方法，当我们把我们的主管左右的端口转了一个平行的方向，你看这样他不平行， 由于我们的端口是垂直面，我只需要把它转到一个平行的角度。好，这样他我们的主管已经平行于我们的视线了。那接下来呢，把我们支管也转到一个我们能看到时长的方向。 好，这个角度你看上口的位置，这样 这样我们主管的两端和我们支管的顶端呢，都处于一个平行的状态，这个 时候我们只管呢等分点就会变成时长线，这就是我们做这种展开时候的一个啊基础，我们是通过新增加了一个基准面来投影他的时长的，那我们回到二维图形里， 我们只需要把我们左视图这个方向，因为他反映的是我们啊实际的角度，这个方向我们来做投影，我们新增加一个基准面，就是我们刚才在啊三维图形里那个视角， 我们沿着主管和支管这个角度的方向，我们做一个新的基准面出来， 然后把我们主管的啊宽度呢以及长度，我们反映到我们基础面的右侧。我们基准面从哪里开始呢？其实这个基准面是随意做的来，就是说你从这里随便画一条线 条都可以，比如说这个地方我们做起准面，那我们只需要测量出我们中心点的位置和我们起准面的尺寸就可以。五百零二，那同样支管的距离我们也测一下二百四十四点五， 那如果我以主管呢左边的端口为基准面的话，我们直接反出我们中心点的位置，就是八十七点五和四百三就可以了。也就是说我把这两条线条反出来，从我们基准面往右反四百三，当做我们支管的这个中点， 然后呢把我们中心点的位置也给反出来，这样的话我们这个角度就出来了，你看一下如果连线的话，角度就出来了， 然后这个视角就是我们正好平行于我们视觉的一个视角，他完全反映时长，只需要把我们支管做一个圆轴的等分， 然后等分点和我们左视图这个等分点我们相结合，就画出了这个我们实际支管的时长线以及开孔的形状，然后把我们的每条线的时长呢挪到我们的展开图上，这样就得出了我们支管的展开。 同样的方法，我们也可以把我们三二五的接管也做一个展开，然后把我们的开孔图也画出来。开孔图的尺寸呢？还是同样以我们左视图里边我们这个弧线的长度，我们一条一条的去测量，他啊反应到我们开孔图的 主管呢，开孔上就可以。然后这个方向的线条呢是通过我们实际的等分点做的一个垂直线，就说实际上我们做完以后他是一个网格，然后我们通过网格做的连线 好，这就是圆管偏心带任意角度斜角的这种结构的展开方法。

哎，朋友们大家好，我来讲一下这个严管细插锥管这个程序呢，是个老程序了，但是重新 重新改洗了，就是现在新改洗的这个程序在文字版的第啊，第三十四项了啊，这里图形版呢，在追管，追管的第三行第四列， 那就是说原来那个程序呢？我看啊， 他原来那个程序呢，就是说把另外一个 cad 打开对比一下啊，原来那个程序是这样的，也就是说， 哎，他是那个二维版呢，就输入这些数据了以后把这个图出出来啊，但是这个也是有有小点问题，但这个构件太大了，比方说有五六米，四五米， 他那个就会出现那个展开就不精确了这个，所以呢，就是为了避免出现这个不精确的情况呢，就是重新改了，重新改了，改成这个三维的，三维的呢，就是说理论上是是很精确的， 并且原来原来只有一种模式，也就是说这个椎管和延管是让最大的那个相关理论来 计算那个追管的，现在呢就是说可以指定这个追管的底部的直径啊，可以指定啊，然后呢，现在呢还可以这个追管的顶部再加一段延管， 就是两种模式都可以，就是说这个椎管是最大化，和这个炎管相相关，然后在顶部再加一个炎管，就是这个这个功能比原来多。 还有一个是原来是这个锥管是上口小，这个圆管大，锥管的顶口小，现在呢就是都可以了，就是说这个锥管的顶直径和这个圆管的顶直径呢，这个大小可以互换的。那我们现在按默认的 来出一个图看一下啊，然后这里还有一个选项，就是主管和那个椎管，他这个三位尸体会显得丙级或者不丙，丙级呢，这 理论上要要就看上去要要光滑的多啊，实际放样的时候也是采用这个顶级的，但是为了方便观看这个追管， 你可以采用布丙，布丙呢，就是说你可以看一下啊，现在咱们默认用丙级，看一下出一个图 啊，这个就是顶级的了，就是说你选中一个管，锥管或者严管，他整体都是选中的，我们可以翻转看一下，翻转看一下，这个三维模型和其他钢构 里面的方法和方，方法方式都是一样的啊，然后这个是顶级的， 再除一个，除一个是不扁的啊，就是两个是分开的，就肉眼看到这个就是有点不太光滑，其实影响也不太大啊，这个后期可以自己处理，他就是这么两个构件把它组合在一块的 啊，两个构建这种情况呢，就可可以看出来，这个椎管是以最大化的 香罐原理和这个盐管相交的啊，最大化的相交，这个也可以把它自己手工合并在一块的，就是通过这个丙级啊，把它两个合并在一块，他就是一个整体了， 然后再说，哎，他顶部还可以集一个圆管啊，这里可以输角度，比方说顶部是零，上边那个角度是零的啊， 啊，那就是这样的，这个是没有顶级的啊，也可以把它移开，移开呢，就是说可以方便的观察啊，方便观察，但是实际方向的时候呢，还是要合并在一块的啊， 和平在一块，他相冠相冠了以后才能把那些多余的去掉，现在他就是一个整体了 啊，这一个是，哎，椎管的底部是最大化，和烟管相关的。那再说一个指定直径的啊，这里勾选指定直径了以后， 比方说锥管的顶部直径小，低四百，那底部呢？六百，底部这一个直径的 q 呢？应该是小于这个圆管的直径啊，比方说这里写六百啊，这里是打勾的 啊，那这种情况呢，就是说这个指定的底部的直径呢，可以和这个两个对比一下看看，两个对比一下看看呢，就可以看出来， 哎，就是左边这个是最大化相关原理的最大化，右边这个呢是指定了那一个底部的直径，所以区别还是有一点啊，这个就看那个谁记得 需求了，就是最大化呢，是这一个呢，那个是个，应该是那个流量要好的好一些啊， 然后这个也可以不指定，不需要那个圆管的顶部啊，顶部也可以不要圆管， 就是这样的，顶部不要圆管。像这种情况呢，就是说如果你要看一下这个椎管的实际状态，你可以把它移开看一下啊，他和刚才那个是不一样的，刚才那个是个椭圆的起口，这个呢， 它本质上还是个圆管，圆锥管啊，像这种的啊，这个也可以把它合并在一块啊，就说手工合并啊，是后期的手工合并程序上默认的， 也可以自动合并的，这里打勾就是自动合并的。那现在刚才展开的这些呢，都是圆管大，这个主管小。那咱们再来看一下这个，如果是这个主管大啊，比方说这个九百 啊，咱们做酒馆做大一点，然后这个长度把它搞长一点吧，一米一五，试一下看看啊，这个还是以相关的相关的那个原理，比方说这个角度啊，试试这些都可以随便改的啊， 啊，这个啊，像这种呢，最大相关的就是说这个椎管的这个尖口都已经超过这个圆管的这个中心线了。如果是指定 直径的话啊，指定直径啊，比方说这个主管的顶口是九百，严管是六百五，这个还是这个还可以指定小一点三百，然后这个这里还有一个 起点直径处的距离，就是这一段 a 罗，因为有时候像这种， 呃，椎管说外面大里面小，这个呢，就是说他到那个椎管和足这个延管这个轴线相交的地方呢，都已经到不到， 都已经不到这个地方了，所以这个可以往往追滚的方向再延长一段距离。这个啊，这个比方说一二三吧，这个不相并啊，不相并，我们好 好观察，好观察呢，就是把这个真实形形状关了，以二为这个显示，就是这一段距离啊，这一段是我们刚才输入的这个一二三啊，然后这个底部的直径 从这里啊，到到这里还是三百啊，顶部的直径呢，就是刚才输入的九百了，然后这个轴线，这个轴线这里看得出来是一米一五啊， 这些角度，角度，事实你都可以看得出来的啊，把它改成真实的，然后再火比一下呢，这个机口就更圆滑了，看得出来哎，如果顶部还有一个连接 管，比方说顶部的连接管再加一个连接管，那连接管的角度如果是九十度的话，那就是垂直向上的把它合并在一块啊，那就是这样的了，咱们翻转看一下， 哎，都像这种呢，就是说用那个三维软件来展开的就非常方便了， 如果是选择那个不需要指定，这个是底部，这个椎管的底部是直径是默认的，就是按最大相关那个原理来来来，来计算的话，也和这个有点有一点不一样的， 你看这两个两个的形状啊，是有点不同的啊，就是这右边这个呢，要科学 啊，左边这个呢，左边这一个只是为了传统上的那个展开方向方便，所以指定了一个底部的直径。如果是底部不指定直径呢，就是按传统那个计算 非常麻烦，就说有点计算上有困难，所以你看其他一个，其他另外的一个钣金软件，他在这个构建也是指定了这个， 指定了这个底部的直径呢，如果他不指定的话，要看这个最大相关这个呢就是说计算下有困难。刚刚 cd 早期的这个程序呢，也是参考那个蓝文华那个 书来编辑的，然后有用户反映呢，就是蓝文华这个书呢，就是有好几个版本哎，一个版本和一个版本那个计算都有点不同，也就是说他这个二维计算很难把这个最大相关这一个理论把它搞清楚。 所以说这个另外一个钣金软件呢，都是指定指定的那个底口的那个直径的啊，那就是说钢构 cad 现在呢可以指定，也可以不指定，然后主管呢，上口大，上口小也可以，就是和这个严管呢， 这个大小呢，都可以互相互换的，那我们可以来搞一个相同的啊，六百五， 哎，这个还是让巨大相关的吧。这个那就不指定直径了，再看一下啊，这个 这个就是说直径是相同的，直径相通的，像这种情况呢，就是说刚好和那个短径的相同，有点类似啊，所以他这个相交线，哎，平面投影上是个直线啊，就刚好到这个轴线延缓到轴线这里， 就是说这个椎管和这个直管这个直径大小是可以互相指，互相互换的啊，这里也可以指定，指定那个椎管的下部的直径啊，这里指定的话，然后是这个六百五，这个是椎管的起点直径是 三百啊，四百吧，这个都可以随便数的啊，那就像这样了，这个这个两个还是有点区别。那这个 三维模型的这个展开呢，就是说就用另外一个三维软件呢，就可以把它展开了。那钢构 cd 里面有很多那个三维的， 三维的那个功能啊，那些程序啊，其实展开的方法都是用另外一个三维软件就可以就可以把它轻松展开了，这个展开是很容易的，只要有了这个三维模型， 展开这个三维模型，不管是实体还是企面都可以把它轻松的把它展开。那今天这个讲解呢就就讲， 那这里主要是这个程序呢，是后来就是说今天吧，把原来这个改洗了的，原来呢这个呢不太精确，那就不要了，那就用今天这个 啊，用今天这个来替换替换原来那个，并且这个三维程序也是免费的啊，所以还是非常方便。那这个讲解呢就到这里啊，那就再见了啊。

it was great nice open up your nice。

喜欢的点赞收藏，谢谢！ 找来一小节风管， 在圆管上划线， 这里是三厘米 才一张和圆管一样周长度的纸， 裹住圆管，标点 六厘米， 方管是三厘米的，所以两边反个一点五厘米。 我们来看一下效果怎么样吧！ 看完记得点赞留言加关注，带你看更多切割小技巧！

还有一点最主要的呢，大家都不会计算是什么呢？就是天津大小头有很多，老铁呢，教他抽条大小头，今天给大家简单讲一下这个大小头的计算， 其实就两个小公式，简单的一计算，咱们这个活就干了，非常非常简单啊。首先咱们在计算之前呢，肯定要知道是多大的管子，变成多大的管子，对不对？就是二七三，我假设的啊，二七三变成幺五九的管子， 这个都是以外径计算的啊，知道了这点以后，通过简单的计算。什么简单的计算用这个大碗的外径 乘以三点一四除以八，这个八很多老铁不知道干啥的，八是八等分，就是将这个圆管的周长进行八等分，就是这个一百零七，一百零七就是八等分的其中一份。如果说你这个管子大，比如说 是五百的、六百的、七百的往上的了，是不是？那你就不能八等分了，你就得多，只要他是双数的就可以，比如说八等分，十二等分，是不是二十四等分，三十六等分都是可以的。将他进行八等分，八等分以后，在这个圆管上圈出来多远的距离，一个多远的距离，一个 分成八等分，分成八等分以后再计算什么？计算大管与小管的中间的叉，什么叫中间的叉？用二七三减去幺五九，就是用大管的外径减去小管的外径，等于可调的乘以三点一四 等于什么？有没有老铁知道的？用格调的距离乘以三点一四，就等于你格调的周长，也就是说四十四乘以八的长度啊，咱们先不管他，继续往下算，再除以八。除以八 干啥呀？周长前面算出来是周长除以八，是不是又是八等分了？也就是说这个除以八就等于四十四啊，再除以二。为什么要再除以二？因为咱们八等分在这来，中间线在这来 用，从这中间线往两侧分，也就是每一份是二十二点三，二十二点三加一起，这不是两份吗？就是四十四点七。还有一点最主要的呢，大家都不会计算，是什么呢？就是从这点到这点，他的长度是多少？ 其实非常简单，咱们就以小管的外径为例，这是幺五九的，你用幺五九乘以一点五，就等于他的长度，也可以说一点五到两倍之间，都可以根据大家的现场去实际制作，有很多地方呢，都是给你图纸，图纸上会给你标 长度，他不给你标，你就按照他的一点五倍或者两倍去计算，是完全够用的啊，完全可以的，还是那句话，不会计算的管工就是二把刀，其实就这么简单，你学会了吗？学会了。点个免费的小双击关注我，持续更新管工知识，记得关注再走哦！
