隧道里电缆沟定型施工方法

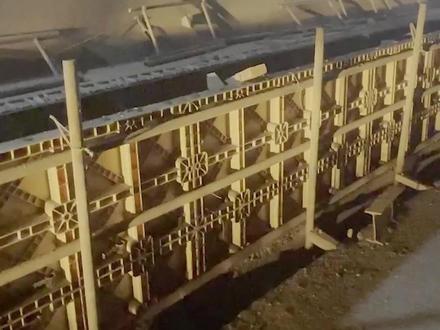

大家现在看到的也是一个隧道电缆沟的那个施工现场，现在我们一起来看一下他那个加固方式，底部把那个定位金防止模板下移，然后那个模板间距八十公分，打一根竖向钢管，然后加一个侧拉，防止模板向外倾倒，底部用木方保证，现行 上侧口用钢管保证线距，中间焊了一个，他们自己加工了一个 h 型的定位条，保证模板间距。

隧道电缆沟施工现场，好，我们看一下他的一个加固方式，侧面用钢管，另外一边用套索套住保证的那个线形，然后我们看一下这个线形怎么样？ 针线非常的直，然后里面是用钢筋拢钢筋圈，五天的钢筋圈把它加固起来，工人师傅说速度，这样速度会很快，做出来的面也非常光滑。谢谢，非常的好。

电缆钩的那个胶珠现场现在我们可以看到这个是已经胶珠完成了，我们来看看他是怎么加固的。这个内膜的话，他这边是采用这个木木方做内撑， 底部一根，还有接近顶部一根，然后左右的话，呃，有两个立着的方木，这个间距大概是在七十五公分左右。

你知道隧道电缆沟如何浇筑成型吗？看这位大哥之模，内外都要固定，原来使用的是电缆沟钢模板。

水沟电缆槽快速施工技术，采用轨形式液压水沟电缆槽排车进行水沟电缆槽施工。轨形式液压水沟电缆槽排车主要由恒架、支撑系统、 走形系统、液压系统、模板系统等组成。排车设计长度为十二米，设置四道横架，间距三米。 走形系统采用轨形式电机驱动，横架两侧设置支撑梁，采用液压杆件连接模板系统， 通过液压油缸控制模板的升降，实现模板的安装及拆除、测量放压。新旧混凝土接触面凿锚处理，安装钢筋 网和止水条综合接地预埋管道安装，排车前行 调整就位、固定浇筑混凝土覆盖，洒水养护。

水工电缆槽施工采用鬼行式液压水沟电缆槽台车，整体施工通过液压系统控制模板上下左右移动，调整两侧模板的平面位置和顶面高层， 使模板定位满足水沟电缆槽结构尺寸要求。施工工序，一、测量放线，现场确定水沟电缆槽平面定位基准线和标高基准线。 二、电缆槽端头凿毛，凿毛要求露出新鲜混凝土面积不低于百分之七十五，并用高压水将凿毛后边墙结合面和 基底冲洗干净，确保基底无积水、无杂物。三、隧道水沟钢筋膀砸预埋键安装。 四、水沟电缆槽台车定位固定。五、混凝土浇筑、拆磨养护。

这边是弱电测的电缆沟，今天第一期机电隧道机电施工 弱弱电测电缆沟安装弱电测，他就是这个消防，消防水管这些，还有监控这些都在弱电测， prc 这些还有手报， 对面就是对面练的勾，就是强电测， 这边就是强电侧，这边的电缆钩支架是三层的，呃，因为线比较 比较多， 这个孔就是我们之前打好的，材料还没到之前我们就提前打好的。

这里是凌晨一点的隧道施工现场，这是一米二高的外墙，模板立好以后，将三道钢管两头分别用钢筋焊接为一个整体，模板上侧用铁丝连接向阳拱内侧拉住。师傅们正将塑造模板倾斜为四点五米以上，待会就整体抬到那边 加固。将提前加工好的外磨槽钢用膨胀螺丝打入地下，将其固定上砖，用丝杆与吊钢槽钢内心连接，这样既可以防止模板上浮，又可以防止模板向外胀膜或爆膜。注意， 吊装槽钢的上下两个螺丝均需加入大电片，并将此拧紧。靠，杨总，这一侧的电缆槽已经吊装好了，一次性一百二十米，让我们期待后续的效果。
