模具滑块斜度计算公式

我是郑大郭老师，这一节我们将模具倾斜滑块的参数计算，包括斜导柱有效长度和锁紧面角度。我们先来看运动仿真，倾斜滑块运动分解为两个方向，向左和向下的运动， 这类倾斜滑块的鞋导住有效长度又该如何计算呢？有产品图，我们能确定产品抽八 g、 s 和滑块运动角度，我们还可以凭经验确定鞋导住角度 b。 根据鞋导住与滑块运动轨迹，我们画出图是三角形，这里 s 加三是滑块抽八 g， 目的是求鞋导住有效长度， 大三角形不是直角三角形。为了求用，我们做辅助线，把辅助三角形提取出来。这里已知斜边滑块抽拔距常为 s 加三，锐角为滑块，抽拔角度能求得直边等于扣 cs 加三，我们返回大三角形，这时我 我们已知锐角臂斜导住角度和直角边上，就能求得斜边斜导住有效长度，而等于 h 零 b。 现在我们看第二个问题，锁紧面角度如何计算？我们不知道倾斜滑快的锁紧面角度，但我们知道水平滑快的锁紧面角度比斜导住角度大三度。所以 我们就把图旋转一个角度滑快的抽把角度。此时我们看到斜导住与旋转后的竖直线夹角为一，加笔，那么锁颈面与旋转后的竖直线夹角为一加笔加三。那么此角度再减去，我们旋转的角度 就是锁颈面与元数直线的夹角。结论是锁颈面角度 c 等于一加 b 加三， a 等于 b 等于三。

大家好，上次开直播的时候，有一位老铁提到一个问题，斜滑块的形成以及斜滑块斜导柱的长度如何去计算？那其实这个问题的话很简单，我们呃 设计这个斜滑块的时候，我们看这个案例啊，这是一个斜滑块，如果说你用去用勾股定理那种三角环这些算的话是很麻烦的，我们不用去算，最简单的一种方法是怎么样 通过模拟的方式去确定他的形成，比如说这个，这是一个手机中框啊，这里的话有一个倒扣，大家看一下，他是往这边倾斜的一个倒扣，那往这边倾斜的话，我们必须呃做一个他的角度， 跟着他的角度触摸方向的一个斜滑块，水平粗是不行的，粗到这里是呃搞到产品的拉伤，产品的只能做一个斜滑块出来，那形成是不好呢，量一下这个形成， 就以这个来作为一个案例啊，来我们量一下一点三的一个倒扣，刷到两毫米，两毫米加个三毫米的安全值，那就是五毫米。 事实上这个的话呢，设计的时候也是限了一个五毫米的一个形成，大家看这里有一个波珠螺丝，看到形成五毫米，那形成是椅子的啊，斜导柱怎么 去控制他的长度啊？首先的话，我们要把这个斜导柱，把这个滑块状啊，先把一个坐标拔下来，因为他是 往这个方向出摩了斜了，所以说这里的话我们怎么做呢？其实的话就模拟走个五毫米的一个行程，不用去算啊，千万不用去算，算的话太麻烦。 负五毫米移动个五毫米过来，放产品过来看看，五毫米的形成 已经完全脱离了这个倒库了，那移动了五毫米过来以后呢，我们把这里砍开，斜到这里砍开 圆心这里呢从圆心里砍一刀，砍一刀，隐藏掉啊，这个时候怎么办呢？把坐标放到这个象限点上，先回到绝对， 然后把坐标放在这个圆二角这个象限点上，也就是他的一个最大的一个缺点，这里 啊要直接切一个斜角柱就可以了，因为这个已经往上啊，他的往他的一个触摸方向已经抬了五毫米过来了，直接切 盖到移除参数，删除删除， 这个时候再倒上圆角，首先我们看是多大的一个斜角度，十二的。 ok， 那就倒六 好，把这个斜导柱的长度呢，就是驱动他这个斜滑块斜抽心的一个长度了。 好，再把它翻过来求和起来，不用去计算，计算的话是太麻烦了，来回位 五毫米。确定好了，这就是我们如何去计算这个行程，以及斜导柱这种斜滑块怎么去取他的一个常规方法。好， 如果说，呃，你们在工作学习当中啊，遇到呃一些问题不知道怎么去解决的话，呃可以在下面呃评论视频下评论， 呃，我会，呃看到一些问题的话，我会录成一些视频来教会给大家一些新的一些方法。好，谢谢大家。

前面介绍了一个在坡度这个鞋顶，那么呢有粉丝在后台提问，这个角度怎么算这里呢？在游戏里面实际上是有这个工具啊，你看把这个计算工具把它打开 好，那么呢你只需要把这个上坡鞋顶剪开，那下面呢，你看一个鞋面角度，鞋面长度，然后呢脱模距离，然后呢 高度，上坡的角度，下面有六个选项，你只需要把任意三个选项把它填充，另外的三个选项呢，他会自动的给你旋出来，但这个工具非常方便，我们模具设计带来很大的方便。

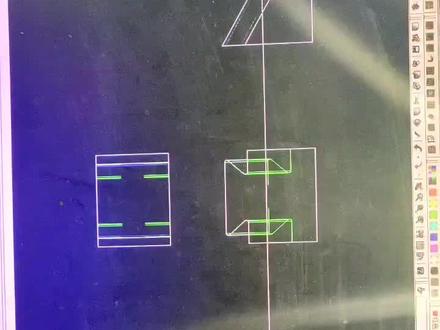

今天教大家一个五金模滑块嫁鞋现割加工方法的制图。 第一步，先准备一张线个图，那下面我们就开始画，先拷贝一个， 把多余的图源删掉，我这里喜欢旋转一下，把它竖起来，根据大家爱好，自己想怎么画就怎么画啊。 第二步，把图形下面测试图旋转成这个直线， 下面我们就旋转好以后，就把它对着这条线跟这个鞋面对齐，然后删于多余的线，删除多余的线啊， 然后这一步很关键，下第三步很关键，然后把这个地方捣成直角， 打成尖角。好，第四步，我们就在这个尖角处要画一条直线，这一步很关键啊， 发完直线以后，然后我们就对测试图 这里再画上去一条，因为他是缩过来的，要画一条直线上去，然后我们这一步最关键，从这个尖点这里啊，交叉点这里，画到这个交叉点这里啊，这一条线一定要画对，画错了那个斜度割出来就不对了啊。 第四步，我们就在这里倒这个二角， 好在这一步删除多余的线， 检查一下这两个是不是对齐了。 ok， 最后一步，从这个屁股尖点这里画上一条线，然后从这个下料的这个中间点取一个字，这就是你的抓位位置。 好图纸就到这里画完了。
