热重分析中dtg是什么参数

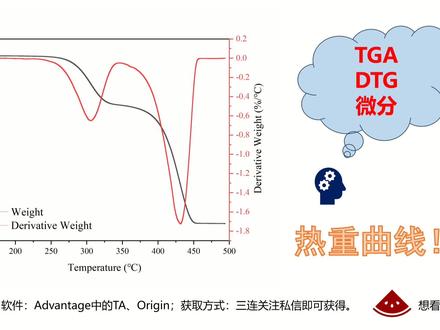

哈喽，各位小伙伴们大家好呀，这里是阿瓜今天这期视频呢，来学习一下如何使用 ong 绘制热重 tga 图以及微分 dtg 热重曲线图，左边这个图呢就是我绘制出来的一个效果， 接下来呢进行我们的操作，首先打开我们的 orange 软件，把我们的数据导入进来， 这里 x 轴呢是温度，那 y 轴是它的一个重量的百分比，如果大家对热重数据不能知道怎么导入出来，大家欢迎在评论区评论， 我看到大家有需求的话，我会教大家如何导出，然后接下来进行我们的一个操作，首先我们选中他，给他绘制折线图，绘制出来之后呢， 我们点击分析这里点击数学，点击微分，点击打开对话框，直接点确定就可以了，不用管它。 然后我们回到表格那里，我们选择 pa 列和系列，再给它绘制一个折线图。 绘制出来之后呢，你再点分析，这里点击信号处理，这里点击平滑，点击打开对话框，对他进行一个平滑处理，在窗口点数这里呢，我们选择给他二十，因为你窗口点数越多，他平滑的效果会更好，能点击确定， 那他这是平滑之后的那回到表格那里，我们选择 a 列， b 列以及 d 列进行一个绘图选择，绘图选择双歪轴图， 而这一点确定，我们把它的一个线条的一个粗细进行修改，设置成二， 这个也给他设置成二，点击确定，然后我们对他的一个坐标轴的一个就是进行一个修改，设置成一百到五百就可以了，点击坐标轴， 点击就设置一百五到五百就可以了，点击确定， 然后把图例弄到这里，在这里呢我们修改它的一个图例， 给它修改成 这样就可以了。然后它的一个单位呢，就是温度 除以百分比，然后回到文图当中，他就会自动跳转过来了。之后呢，我们对他的一个所有的文字进行设置成新罗马字体，因为我之前设置成默认的字体就是生新罗马，所以在这里呢我们就不需要进行修改。他。 我们绘制完之后呢，你点击我们绘制的最后一个图，右键，他导出图形，他就导出之后呢他就没有背景了，就是没有这个 啊，快速模式一起用是不是很简单呢？好的，今天的内容就这么多了，感谢大家的收看，希望本期内容对你有所帮助，拜拜！

共享知识，传递智慧，尽心尽力为科研人服务！大家好，今天一测试将为你带来 tj、 dta、 d i、 c 三种热分析表中的知识分享 啊。首先我们看 tj 热重分析，热重分析是指在程序控温条件下监测物质重量随温度变化的一种测试技术。他的横坐标一般是温度动作标呢，一般是质量百分比及是用来测定样品在程序升温过程中的一个质量的变化。那么 tj 一般是用来研究材料的热稳定性以及材料的组成组分。 嗯，接下来我们看一下 dta 插热分析。插热分析呢，他可以说是 dic 的前身，是指在程序控温条件下测定代测物质和参比物之间的温度差和温度关系的一种技术。那么 dta 他的红坐标也是温度动作标呢？一般是温度差及德塔 t， 因为他能够对温差进行一个实时的监测，所以呢，他除了能够研究样品的分解或挥发之外，同时可以研究不涉及重要 变化的物理变化，比如说结晶的过程进行了转变，玻璃化转变，浓点相变、固态偏向反应以及降解等等啊。第三，我们来看一下 dsa 擦拭扫描良热分析。擦拭扫描良热呢是 dpa 的一个升级， 呃，就是他是指呢在程序控温条件下测量输入到适量和参比物的热流差或功率差与温度的一个关系。他的横坐标呢，也是温度动作标，是热流，这个热流的温度呢，一般有这个把淘把 完美豪客或者是毫完美豪客。那么 dic 的应用目前来说还是非常广泛的，它是用来测定多种热力学和动力学的参数，比如比热龙反应、热转变、热像图、反应速率、结晶速率、高聚物结晶度、样品纯度等等。好，那今天的分享到此结束，大家可以在评论区留下您的问题，我们会为大家解答。

热重分析的数据处理，我们用数据处理软件打开数据之后会弹出一个类似于左边这种窗口， 这时候我们需要在于这个位置选择外轴的一个格式，它有几种格式可以选择，原始时皈依化样品质量或不皈依化样品质量，其中皈依化样品质量将它换算成样品质量百分比。一般情况下选择样品质量百分比 便于我们进行样品间的比较和计算。然后在位置二处选择横坐标 x 轴的格式，它可以是原始值、时间、餐比温度、样品温度等。一般选择餐比温度， 其实在原始数据中参比温度和样品温度的数值是一样的，所以一般选择参比温度，然后点击确定键，就能得到右边这样的 tg 曲线图。 我们用软件上数学分析模块中的一阶倒数功能选用这个功能，然后就可以对热重区线进行求一阶倒，得到 dt 区线。 然后使用热分析模块中这些热分析功能，就可以对 tg 区线和 dtg 区线进行标注，得到样品的失重量、失重率、分解残留量、分解温度，或者在 dtg 区线标注样品分解速率、最大值和他对应的温度等信息。

这道题是同学们点名说，比较难，想要听一下的，那我们来看一下这道题呢，其实解决要点呢，就是两句话， 没有什么热重曲线是设一个 x 解决不了的，如果有，那就再设一个 y 呗。我们来看一下具体怎么解决呢？常见是两种分析，一种是搓去部分或者全部结晶式， 第二种呢，是变成不同价态的氧化物。我们用硫酸亚铁来举例，汽水和硫酸亚铁脱去部分，结晶水脱去多少个呢？不知道，那我就设 x 吧， 脱去了啊，多少个哎。呃，结晶水剩下 x 个，如果变成氧化物呢？变成这个我们知道铁的氧化 物有氧化亚铁，三氧化二铁，四氧化三铁，那到底是哪个呢？不知道，那我设个 x 呗。 x 氧化铁， 也就是说，假如求出 x 等于一，那我就是氧化亚铁，如果是二分之三，那就是三氧化铁，就整体乘个二，如果是三分之四，那就是四氧化三铁啊。同样的道理，其他的也是一样， 把它画成最简笔就可以了，就是求出 x 可能是个分数小数，最后把它画成铁和氧的最简笔，那答案就出来了啊。那我们来看一下 我们实际例子来解释一下。比如说汽水和硫酸亚铁变成了 x 个结晶水。首先我们知道恩摩尔的汽水和硫酸亚铁会变成恩摩尔的 x 啊水啊，硫酸亚铁。那这里呢？为什么都是按摩呢？对铁原子守恒，这个刚好是一哈。如果说我们遇到了哎，插的这里面有带其他数字，比如有角标二三的，你把它守恒一下就可以了。 那我们把它式子写出来，质量之比就等于物质的量乘以摩尔之量， 这个应该很容易看懂，那我们会发现，既然恩相等了，那我们把恩约掉，就会变成摩尔之量之比。那我们具体来看一下啊，这个类似氧化物也是一样， 请原始手横画成这样一样笔。具体来看一个例题来看一下。第一这道题呢，他一开始是二点五，然后变化。 这个题同学们应该不会陌生，题目我们一百一十摄氏度十，那就是一百零二到幺幺三之间啊，这段曲线应该是变成什么样的？我们可以看到是二点一四克，那这里就是什么质量之比吗？刚刚不是讲了吗，二点一四和这个二点五之间的质量比， 不就等于摩尔质量之比了吗？哎，注意这里按约掉了，因为我们设的是这个硫酸铜带 x 结晶水呢，你会发现，哎，同源之手环一比一就是摩尔质量之比。那我们把这里呢摩尔质量写出来， 你会发现，不就只有一个未知数 x 要求了吗？解的 x 等于三，所以它就是带三个结晶水，是不是感觉很简单呢？我们来做一道例题啊，同学们可以暂停 停下来去写一下，在草稿纸算一下。好，那我们来看一下。这里呢，问我们的是 n 到 p 的化学方程式，那其实是问了两个问题，第一呢到 n， 第二个呢是 p， 这里分别的化学式是什么？我们先算这个 n 点的 啊，曲线 n， 这里面 n 呢是五点一，原来是八点三四一样，求出 x 等于一，继续呢写这个四点五六就是 p 的呢，解出 x 等于零， 那我们会发现呢，诶， x 等于零，那说明就没有结晶水了，而 n 点呢，是剩下一个结晶水，所以它是什么？ 这个一水和硫酸亚铁变成了无水硫酸亚铁。那这里同学们会有疑惑了，那如果 x 算出 是负数呢？如果 x 算出来负数，那说明呢，他就不是带结晶水，应该是氧化物了。对啊，那我们化学是就很简单了啊，一个结晶水脱水之后变成无水的，加一个水分子， 好感觉自己学会了吗？我们再看一下，如果是氧化物呢，比如说这道题，他明确告诉我们三百到三百五，他是氧化物，含谷的氧化物，原来是二水河草酸谷，那我们把这里呢， 这个草酸谷这里面呢写进去啊，从跟刚刚道理是一样，初始一百三百摄氏度的时候呢，是四十三点八七克质量，比一下就是摩尔质量之笔，而且这里谷原子都是啊，一比一 里，没有角标，所以它就是摩尔质量之笔，把股的相对原子质量等于五十九啊，老师特地在右上角这里标出来了，那同样的办法呢，我们可以算出来， x 等于一点四，约等于一点三三， 一点三三了，那我们这里怎么算呢？就是股一点三三了，我们说了化成最减整数比，那混，你会发现他不就是乘一个三轴三点九九九，这样啊，就变成了四氧化三股啊，所以他的 化学式就是四氧化碳，一个最浅整数笔。那我们再看列二，列二呢，首先有个方程式，同学们可以自己看一下，同时呢也可以暂停下来写一下方程式。老师讲完呢，同学们在 对一下，现在没有，那这里呢，先告诉我们是转化成了三氧化二电，在八百到这个三百到四百摄氏度。 那第二问呢，是问我们四百到四百五的时候是不是产生的化学师增长到是不是有一样，那我们发的是什么技术？ 碳酸裂，但裂呢？还是一个氧化裂，这里 同样的道理呢，用一百和六十七点五算一下， x u 等于一点三， 因为这个念呢和可能是都属于第四周期第八次，所以他们的划痕价格呢？ 这个呃，绿化美又带流的接近水的 开始第一个下滑，我们首先肯定 他没有说，那我们就先考虑脱水，那我们会发现呢，这里面二零三和这个一百三十一算一下呢， x 刚好等于二，所以开始是二岁。 好，那我们再看一下，三百摄氏度时呢，他说了生成一种很美的见识颜。 那怎么写？我先写出来，你会发现氢氧碱性是有一个氢氧根，但有这个酸根是什么呢？要有酸根才是盐嘛，那只有氯在这里，那应该是含氯的，碱是盐，但是呢，这里氢氧根和氯是多少根我们知道， 那我设一个 s 还解决不了， 那我这里呢会发现量非常多，那只有一个是怎么求呢？那我们在看化学室里面都要遵循什么？ 那美，这里是正二加二 x y 呢？ 连累就可以做到， 同学们学会了吗？最后还是这句话，热衷分析，没有什么 解决不了的，如果有再设一个 y， 那你要找一下 sy 还有什么和什么关系就可以解出来了。好，那今天。

点击软件上分析，打开数据分析窗口，点击文件打开，选择要分析的数据，在做标准选项，选择 tg 选项卡，选择归一化妆品质量和参数温度。打开数据框，选要分析的曲线范围，选择合适的分析方法。 一般要求辅助切屑与曲线相切，互相交，通过分析可以得到分解温度、分解率等。 在设置打印导出中设置输出数据个数，在文件预览中选择报告模板， 然后选择路径进行打印保存，再导入导出中选择导出其他格式保存。记得点赞关注哦！

这个时候重量可能是百分之百，对不对？比方说放零点，比方说我们放八毫克的东西在里面， 你放八毫克的东西在里面，你持续不断这个升温的时候，如果这个材料比较稳定，你看可以得到什么？假如这个地方三百度不到三百度的时候，可能我们材料在这个地方一直都很稳定，他都是百分之百， 对不对？然后到哦，到三百二十度或三百五十度的时候，假设我们这个地方是一个三百五十度，然后他开始慢慢往下低了，跟客户那边的加工温度是有一定的关系，对不对？对了，说的很对，这个地方三百度，对不对？ 三百度的时候，比方说他一点点都没有重量都没有丢失，那你现在对应的是什么？如果他是一个螺杆机，他就可以大胆的把他的一个螺杆温度设置到多少度？二百八十度， 我非常清楚，我这个主机在里面一年的都没有丢失，重量没有丢失，那我这里面 tga 那台设备里面是有一个电子配比的，是有一个十万分级的一个电子配比，这只要丢一点点重量我都能够检测出来。 所以我就持续不断的那个加热，不断的加热。然后，呃，别人会关注，哦，百分之一的重量，负的百分之一是多少，然后负的百分之五是多少？ 丢失的百分之五，他的重量是多少呢？然后别人还会看到别人不同的人会看不同的温度，然后他有的人会看到哦，你的这个 max 的这个温度是多少？最大丢失的一个，他会做一个倒数， 做一个一阶倒数，做一个一阶倒数的时候，一阶倒数是什么？一阶倒数对应的是一个曲线的一个转折点，也叫拐点，对不对？嗯，对。 对应的什么？对应的那个分子是不是？如果是用一个曲线做出来啊？你看他是一个平滑的一个点，但他这个地方时间他的数率的变化，他对应的是一个兼职点，这个点对应的就是 max 最大丢失数率对应的点。 这个时候我们就可以看到啊，一个材料的一个热门定性取决定了他在螺杆当中设计螺杆的一个 温度，比较专业的一个人士，他一般都会关注这个助剂的一个，呃，比方说一个抗疲劳剂，一个增韧剂或者阻燃剂 等等，他的一个随着温度的一个升高，他这个热能力是什么样的？嗯，他反映在在温度以固定的升温速率，比方以二十度每分钟升升温的速率，这个增达 咱们过程当中的质量丢失情况。如果你到了一个三百度，比方说，哦，只丢失了百分之一，那我认为我这个双方杆可能设置到一个两百八或两百九都能扛得住，对，明白吧？如果我是到三百五十度都没有丢百分之一，那我肯定很放心的给他设置到那个 三百度。一些表面的缺陷可能是，呃，一些助剂随着加工温度导致这个丢失导致的。

热重的操作，首先开机预热半个小时以后，我们等到质量稳定就可以开始发样品，如果说 tg 不是零的话，我们可以点 tg 清零。稳定以后，然后我们取两个干锅， 空干锅放进盘，一边放一个，放干锅的时候要细心，不能让干锅掉下去，放好以后我们把盖子给他盖上，外面的盖子也给他盖上， 等到稳定以后，我们要记录一下空干锅的质量。日用软件操作，首先双击打开文件，新件左边的信息可以选 选田，右边输入一下样品名称，干锅质量就是两个空干锅的质量，我们输入进去 干锅类型，陶瓷的还是铝的。选择气体的话选择合适的气体，连接仪器设备，连接成功，下方他会提示点击继续 下面进入温度参数设置，可以进行一个多段设置，截止温度三百就是目标温度，扫描速率就是升温速率， 根据自己需要选择合适的升温速率，恒温时间需要的话就可以设置，不需要的话改成零，单位是分钟。第二段目标温度五百五，升温速率，恒温时间十二分钟，他下面对应的气 气氛零是初始的，第一段对应的是第一段的温度，选择合适的气体，第二段对应的第二段的一个升温气体选择 设置，听到滴答一声以后，可以把样品取出来，打开盖子， 取出右面的干锅，取出来放上样品，把样品放进去，同时把干锅再放回去， 放好样品以后，盖子盖上，样品放入以后，等到 tg 质量稳定了，我们就可以开始加热。质量稳定以后，我们点 点击软件，上面开始会实时采集一条图谱，热重的软件分析，首先做完实验以后，先点击保存，然后可以点击坐标调节，把图谱放到合适的位置和大小， 然后进行分析，选中这条图谱，左击一下，点击分析质量变化， 选中失重的这个阶段，点击应用，软件会分析出来他的失重比例， 点击确定，如果有多个失重，可以进行多段分析，点击分析质量变化， 拨动辅助线点进用确定，然后点击预览生成报告，可以直接打印，可以保存成图片。
