so let's give a quick overview on what is the reply background？ why do we need the oil manager， petroleum assays and all these refinite tools and what version do we need and so on so let's start by y process simulation why do we need to simulate processes well， first things first if you are already working in the petrochemical industry or you'll want to work you will definitely find out plenty of unit operations and processes so either if you are a process engineer working behind the scenes let's say here you are working on the petrochemical plant diagram process or you are working in production you are in maintenance or maybe you are improving the process directly in the plant well， you will definitely take advantage on aspen heises and especially if you are working with different petroleums or let's say crude oils if you have different compositions coming maybe i don't know monthly or maybe even each day changes the composition you will take advantage now it's very let's say imagine that we are going to work with this fractionation column well， typically we are giving with the conditions the temperatures， the reboiler duty inlet and all the temperatures as well and most important the product is specifications the inlet product is specification and the desire product as aspects so first things we will want to model these once we can model it we can then go and try to optimize so that's definitely an advantage and the main idea or let's say the the most important part will be what will happen if we change the crude oil composition which is a very common thing to do especially with the changing markets nowadays now let's say you have this fractionation column we have to pre flash the heater and we want to get all these compositions right here we start with our crude oil so we're not going to work that much in this part which is this simulation we want to first characterize and be able to model our crude oil which is of course a science percent and this is what we'll be doing most of the course so why simulation because it makes the work not only easier but faster also we can get multiple simulations working on the same process it also allows us to understand real life scenarios let's say if we change the feed for this case if we change from i don't know maybe an arab crude oil to a turkish crude oil or maybe egyptian crude oil and so on we can also model and calculate future cost or the price let's say the cost of change material what will be the inversion cost and so on we can calculate utilities as well and we can still modify different conditions if we wanted to change pressure streams going maybe what will happen？ if we pressurize it what will happen？ if we preheat it what will happen？ if we add the number of stages on the fractionation column what will happen？ if we directly separate it be a flash and so on so we can do plenty of things actually the more creative the engineer is the better simulation typically will be model now， which companies model with high size and especially i will say which companies use these crude oils i will say of course the petrochemical companies and oil and gas companies now of course there are plenty of other companies which will be using aspen high size mostly these right here which are commonly found in chemical areas or sites for instance we got a more hydrogen gas maybe more fine chemistry here and so on， but i will say definitely these two guys are the main let's say scope of this course you will take advantage the most if you're already in the patrochemical and oil and gas company more benefits on simulation well， we can state it before we can calculate plenty of physical properties especially of our crude oil and the different streams that we will be working with we will get plenty of plots on how our crude oil is let's say compost of you know typically a barrel contains most of gasoline some kerosene de sale some bunker oil and typically the as thought depending and as well we got soulful content mattels and so on so it will be pretty interesting to be able to model our crude oil in a refinery well， this is more technical on a simulation per se we are not going to be working that much at least on the first section this is more on the case study we will be able to get a mass and energy balances which is mass of course it's very important if you got a pretty good quality aisle you will be able to save most of operation separation processes and so on， but if you got age let's say not so nice feet you will be able to understand that you got plenty of sulfur and you gotta strip that so far away now energy balances as well not only how much energy we are requiring， but also， if you're burning you will be able to know if we can take advantage of some flares maybe you can send those fuels to burn any other place maybe work as preheater or so on we can model all these unit operations we are not going to model them we are only going to model the basic ones for instance bumps if we are preheating and separating be a flash and of course the fractionation column， which we will be working on in this case study now， it also allows us plenty to do the sign how to decrease them in the sign understand experimental requirements before actually doing them we can save lots of experimental work if we eat the sign and find the most optimize version of our process and especially for our oil and well， i don't want to make this much tedious because this is probably you already know what's the benefit of the simulation but you can still work more on the apparition side how much admissions you're going to have the safety analysis if you have that as well and some other advantages i will definitely recommend you guys too well， if your student it will definitely be a very nice say star or batch on your cv view i don't know maybe you are going to graduate well of course you're going to have much more advantages if you have knowledge on the process simulator aspenheises and especially if you're aiming for a petrochemical or processing engineering or maybe even oil and gas industry process or job post well， this will definitely set you apart from plenty of other students i really think this is mostly for analytical and american minds it's very hard to splain about the simulations to persons that do not have this engineering mind for instance maybe pure canvas is kind of hard to explain them how we can interact with the unit appropriations the streams must balances dimensions and so on， but still they can do it because they have analytical or let's say numerical minds and this is very good you need to well you've been working before with pro any computer coding or any specification let's say coding computer science well， you know that the boeing and fixing problems is very useful especially in computers nowadays， so guys i don't want to continue this yeah this is finished guys hopefully， you are going to get the idea of why do we need process simulation and specifically the crude oil or petroleum mistakes。

啊，今天我们来学习一下 aspen 里面的 h y s y s 里面的分层工字是如何创建的。好，这里面有个例子，我先简单说明一下它的流程。啊，这是一个混合器， 他有两股物料，一股物料是热水，一股物料是冷水，他们混合在一起形成一股暖水。啊，我们控制的就是这个啊，第三股物料的暖水的温度啊，通过这两个调节阀啊， 控制热水和冷水的那个流量，来达到我们的控制目的。这里面有两个 t i p 控制器啊，还有一个啊，分层控制器，这个 分成控制器，它的输出就控制这两个调节阀的那个流量。好，我们先来看一下运行， 我们打开看看他那个趋势图，我们可以看到这是他运行的一个结果，我们控制他的那个第三股物量，那个 温度五十到六十之间，我们可以看到五十到六十之间。 好，现在是五十二点五三。啊，好，现在我们重新来啊，创建这个 模型，看看如是如何创建的。好，我们选择关闭这个， 好，我们首先点击文件创建新的 case。 首先第一步，我们选择我们的那个主份列表。好，我们先添加我们的主份，我们主份只有一个 water 这个水。好，我们把它添加到我们的列表里面进来， 添加完之后，我们这里显示， ok， 好，代表我们已经输入完成了。好，我们第二步，首先选择我们的那个流量个性包， 我们稍等一下，点击添加添加里面，我们选择我们的 a s m e t 啊，这个特性包。 ok， 好，这两步选完之后，我们 我在 home 菜单里面，我们首先看看我们的那个啊， 好，现在我们， 好，现在我们已经在啊属性啊这个面板里面服务完成了，我们转到我们的那个啊，模拟那个环境啊， 处理环境，我们首先看看我们的那个单位，选择好的，我们单位，我们选择啊 s i copy 一下，好，然后改一下我们的那个单位，比如说我们改一下我们的那个压力， 还有那个压价，压价选择 pa 那个质量流量，看一下 热能量，到时候我们要用到这两个了，这个能量选每小时多少公斤，还有一个压力， 压力我们也喜欢 pa， 还有温度，看一下 选择度，好，选择完之后我们点击， ok， 我们保存一下。一， 好，我们添加我们的那个对象，这里面我们添加一个混合器， 添加两个调节阀， 三个添加法，添加完之后我们再添加两个， 我们转到我们的动态里面，因为我们啊涉及到 p i d 的话， p i d 控制器的话，我们要把我们的那个静态模拟转换成我们的动态模拟，所以我们要用到我们的动态啊，这里面有控制器，我们选择我们控制器 p i d 控制器，然后我们这里面选用还有个分层控制器， 选择完之后我们就啊对它进行一个参 的设置。好，我们首先选择我们的那个阀门，我们改一下他的名字，比如说这个阀门的 好，它的输入我们选择用热水，因为它不止中文的， 它的输出我们就选择一个啊一啊，这里面它提示里面 表示黄色，比如说这个参数，这个阀门的参数还没输完成，我们要输入这里第二个 p 到底压降，这个阀门压降，我们转到 lady 这个面框参数这个面框，然后我们输入我们的零点 一二一八，好，输完之后我们就可以啊，完成了啊，这里面选择瑞，求解啊，还没有运行好，我们关掉这个对话框，我们再设置我们的第二个对话框，第二个阀门 同样道理，首先阀门号它的输入为冷水。 好，他的输出为二，同样我们再输他的加价，把他们的加价点击就行了。好，我们可以关闭他， 我们再啊输入我们的那个混合器 啊，混合器我们让它保留啊混合器它的输，它的输入有两个啊，一二这两股物流，一二它的输出，我们可以选择第三个 选择输入一三三，好，我们就完成了，看到没有显示黄色代表已经啊，他的参数已经设置完成了，关闭它， 我们再说 我们的阀门刹，阀门刹， 它的输入为 star， 输出为玩水 a r 画面，它，这样我们阀门的参数就设置完成了啊，紧接着我们输入我们的那个啊控制器啊， p i d 控制器，我们首先看看第一个控制器 这里面，第二我们要求输入的是，我们先选择这里面，选择它的 pv， pv， 我们控制的是这一股的那个流量， 好，物流一的流量 选择质量流量 啊， ok， 他对下，我们选择这个调节阀，阀门一， 好，选择到了那个，呃，定位器的那个把门开度， ok， 好，我们再来看看他的，这是他的连接参数，我们再看看他的一个参数的设置啊，我们这里在啊 他的那个参数里面配置参数里面，这里面可以看到他的左右方式为反左右，正左右，我们选择反左右， 它的 p v 值，它的 p v 值最小值多少，最大值多少，我们这里要输入啊，最小值为啊零每小时，零啊，最大值为啊四百。 输完了之后，我们再来看一下他的那个啊调节参数 p i d。 最重要的就是三个参数，一个是他的微分值啊，一个是第二个就是他的基分值，还有第三个是他的微分值。好，首先来看一下这里面，我们选择零点五就可以了， 这个参数，我们等下我们运行的时候可以看到那个曲线图啊，根据它的曲线 曲线，它的那个设定值和啊计时值，它那个曲线，我们来进行一个调整啊，在 p i t 里面调整啊， 好，当我们完成之后，我们点击 face play， 把它呢控制面板，把它啊移到我们的桌面上啊，这里面 放在右边。好，支持我们的这个啊 调节调节法的控制器我们就完成了。好，我们这里面显示有点乱，我们再来把它改成图，把它稍微的改一下，把它对方向好了， 紧接着我们双击我们的 cad 控制器。好，同样道理，我们选择我们的第二股物流物流二， 我们选择我们的质量流量， okay， 然后我们再 选择我们的那个物流啊法门啊，我们控制他。 ok， 紧接着我们输他的参数。 好，同样道理，他也是反出。好，这里面选输他的那个最小值，最大值， 它的那个比例控制数值，还有它的积分控制数值。好，同样把它的面板放出来，把它移到这边。 好， 好，现在我们再来看一下啊这个，呃，分成控制器它的设定， 这里面我们选择他的那个控制的变量，我们选择的控制变量就是我们的第三股物流，第三股物流 温度，第三个物流的温度，选个沙物流，输入 t， 第三个物料看， ok， 好，这里面这个分成控制器是要分别控制阀门一和阀门二的，我们来首先看一下 阀门一啊，阀门一我们控制它是它的 sp 值，就是它的设定值。好， ok， 好，我们再来添加一个，这是第一个，第二个再选择好了，好， 我们一 f x 零一零一这个再来选择幺零，幺零零， 刚才这里显示啊，重新选一下， 嗯，准备 幺零零，同样选择它的 sp 值。 好，这里面它下面红色提示啊，我们还要数它的那个 p v 值的范围，我们点击我们的那 个啊 panameter， 它的参数设置，这是它的连接面板参数，这是它的参数。好，我们看一下，这里面有粘选条，版权五十五十，看一下 它的那个积分，哎，它的比例选择零点零二，这里面选择一，它的积分值选择一。好，我们再来看一下它的配置， 好，这里面我们输入它的那个 pv 值的最大最小，我们可以输入它了， 五十 到六十度之间。好，这里面输入了。好，我们再来看一下它两个分层控制，这里面我们勾选这两个调节阀 m 一，下面那个冷水，你选择它的那个输，哎，零到五十， 阀门二，阀门就是热水，五十到一百， 好，下面就熟了 看一下， 好，我们再来把我们的那个啊 tip chat， 把我们的那个啊趋势图，我们可以选择，我们趋势图选择哪那个参数作为趋势图的那个操作变量， 我们选择 s p p p r o p 三个值，设定值，还有计时值，还有那个阀门开度。好，我们创建，我们把它那个这个去掉。好，我们点击显示。 好，这样我们的趋势图就可以显示出来了， 刚才他们这里我们还要给他 进行一个媒体 size， 那我们开读 好，点击下 这个设置它的那个，第一，它的那个 c p 值啊， c p 值了，确定一下。 好，我们的所有参数设定完成之后，我们就要定义我们的物流，物流的参数啊，两股物流的参数，这是必须的，我们双击第一股物流，设定它的起始那个温度八十度， 他的那个压力，哎，三 pa， 还有我们选择它的组成啊，这一层只有一个主问啊，我们选择第五物流，泉水啊，没有分量啊，这样我们就完成了， 他还有他的那个啊，流量，质量，流量，我们输入两百 七十四。 ok， 好，当我们输入我们同城之后，其他的变量就会显示出来，显示出来他会自动计算好，他显示绿色的。 ok 了，我们就可以把它关掉。再来看一下第二个物流， 双击第二个物流，我们输入他的那个温度二十五度，冷水，同样压力为三， pa 十辆流量也是两百， 然后再输入它的组成，组成一全都是水。 ok， 好，这个物流我们也输入完成了。好，当我们把所有参数输入完成之后，因为现在我们还要把这 两个调节阀打回串极，这个分成控制器打回啊，自动状态，他才会啊，根据我们的要求来。 好，我们可以打开我们的控制器啊，我们的那个调节阀阀阀门一啊，把它改为串机，怎样串机？然后打开我们的那个分层控制器， 把它，把它启动好。当我们所有参数都设定完全之后，我们就可以把这个啊， 我们先把这个静态那个流程变成动态。好，我们选择我们的菜单 identical。 好，我们选择动态模式 change， 看一下啊，刚才那个系统出现一点问题啊，现在已经修改好了。好，现在我们已经把它转换成那个动态模式， 我们可以在这里面点击运行，这样我们那个曲线就出来了，选出来我们可以看到曲线，如果他不是啊，波动比较大的话，我们可以调整我们的 p i d 来对我们的那个曲线进行一个调整啊， 你可以选择啊，对我们的那个趋势进行一下控制啊，比如说颜色啊，还有一些比例的问题。 好，我们可以调整一下我们的那个分层控制器，它里面的那个设定值，我们来看一下它的那个曲线变化，比如说显示到五十六，看它 它那个 sp 值和 p v 值很快就达成了一致，可以看到它那个两个调节阀的那个阀位的开关程度说五十一。 那这里面好了啊，这一家我们就讲我们的 h y s， h y s 里面两个分成控制器的创建。好， 下节我们继续讲一下我们的那个比例控制，还有一些创举性控制。好，希望大家喜欢，再见。

然后我们首先把组分输入一下， 不用那个 cs 号吧？懒得找了， 说一下甲醇，然后下面是水，水直接搜 water 应该就能出来。 算了，我输入 cs 号吧。 然后题目中他要求的方法呢就是 n r t l 方程，所以说我们选择这个 n r t l， 然后它的参数有没有的，所以说我们给它，让它自己去估算一下就好了。 就是首先呢我们先进行一个单塔的模拟，单塔的模拟呢，他就是我们首先呢就是，嗯 嗯，选择这个塔，然后在塔中选择这个 red frake， 然后然后把进料给他标一下， 然后给它改个温度吧，不是给它改个昵称， 然后我们先把这个 feed， 嗯，先把这个数，呃物料给输。现在我们那个流程已经建立好了吗？就是那个单塔的， 所以说我们先把物流的参数给输入一下，是二十摄氏度，然后压力是幺零幺零幺点 三二五，键盘 幺零幺点三万五千 pa， 然后流量的话是一千千 各每小时，他给的是质量流量，大家这一定不要忘了改是一千千克每小时，然后，嗯， 那这里就是质量分率，对吧？然后他这个甲醇呢，他的质量分率是零点六，然后乙醇那种不是这个水呢，是零点四，所以说我们先把这个物料给输入完毕，输入完毕之后 它肯定会让我们输这个塔的参数， 然后这个 fee， 然后他总共呢是给了二十二块踏板，然后冷凝器的话肯定是全凝器，对不对？ 嗯，然后我们把这个回流笔跟 回流笔，我看他给有没有给。嗯，摩尔回流笔是零点六五， 然后他定的产品流量，你看他定的产品流量六十三千克每小时，他定物，他定， 嗯，就是这个流出物的流率，但是他给的是质量， 是千克每小时，然后是六十三， 然后我们就输入完毕了，然后下面是输入那个流股，流股我们 feed 它的踏板是十一，是 above stage qq 第十一块儿踏板进料，然后把 这个单塔的压力给输入一下， 幺零幺点三二五，这应该是前排， 然后这些全部都输入完了，然后我们点击 next， 然后让他预习 and man， 然后我们现在结果可供查询。然后现在呢？ 现在呢？我们来看一下这个结果。 嗯，把这个嗯热符合的话改成十千瓦。 嗯， 哦，这个流量怎么输错了？好像是一百，我看看。 嗯，一百线可能不像是。嗯，重置一下，然后再运行一下， 我就说他那个。

嗯，上节课呢，我们讲了流体输送和嗯立体二杠一 和练习题二杠一，然后今天呢先讲嗯例题三杠一，然后再讲下面的练习题三杠一呢是嗯悟性分析和蒸汽压和温度的关系， 我们可以先来看一下这个题目，这个呢是嗯氯防丙酮和水的体系悟性方法用的是 n r t l， 然后让我们分析二十到一百摄氏度内预防蒸汽压力与温度的关系。 嗯，然后第二个呢是分析丙酮水体系在一个大气压下的企业平衡关系，第三个是分析三元系的供肺组成关系，嗯， 你看他给你提示说就是这个立体呢，他不需要建立流程图，嗯，只需要嗯在这个模板里面进入 aspen plus 的 嗯一个悟性分析就行。然后它由于那个水和氯纺为不糊溶的体系，所以说会形成双叶像，所以说在这个嗯，像这里我们选择七叶叶， 然后我们首先打开 aspen， 然后这个题的内容呢，它是跟呃热力学相关性比较强， 就是如果你热力学比较好的话，可能学起来就比较轻松， 然后我们就新煎一个 好了。然后 我们首先看方法，这里方法，这里就是这个方法过滤器，这显得是靠门，然后它的基本方法，你看有那么多，我们把它选择 看一眼，就是这些是所有的方法，然后他会大致的给你分一下类，就是你把鼠标点在这，他会告诉你这个是用于安系统的什么什么模型，然后这个是 api 酸水法，然后什么什么水电解 电解质系统模型，还有石油应用悟性方法，然后还有一些其他的，你看采用理想气体和亨瑞定律的这个， 然后还有适用于电解质的，适用于酸的这些方法，其实他其实他就会帮你分好。 然后 这个题的话我们选择是的是 n 二 t l， 就是给大家说一下，就是如果，比如说你选这个电解质过程，如果你选这个电解质过程的话，它的基本方法，嗯，你看只有那么多， 然后这样选完之后，这样这个方法就成功了。 这个是之前在给大家讲，嗯，这个热力学方法选择的时候呢，也教过大家用 aspen 去选择，大家可以点这个方法助手， 就是就是他会让你选择是不是特殊的化合物，然后是不是特殊的这个过程， 然后你选择了之后，他就会大概有几个分类， 比如说你选择这个探清系统的话，然后 然后他就说嗯，这个是不是包含石油组分，然后我们可以选 yes 看一下， 然后他在问 你这个是不是真空环境，然后我说不是，然后然后他就会给你推荐几种热力学方法， 就是基本上你按 aspen 给你选择的这些，它的偏差不会太大。 就是去我 我们而言的话，如果，嗯你是有急性体系 k 跟那个非急性体系的话，如果是状态方程选的不是很恰当的话，那他可能在计算中的偏差就比较大。但是如果是有的数据库，比如说是电解之类的， 就是如果他没有的话，你拿你拿，你去拿类似的去模拟，他的偏差可能会有点大。 所以说呢，在这种情况下呢，就需要我们自己去补这个日理学数据， 然后这个呢也不在我们今天讲的范围之内，就是帮助大家看一下，如当你日历学不是很好，然后不知道怎么去选日历学方法的时候 后，你就可以用这个方法助手，然后让 aspen 去帮你选。 然后今天呢我们讲的就是这个物性分析，首先就是分析在二十到一百摄氏度范围内预防蒸汽压与温度的关系， 我们把这个给改成 n 二 t l nrtl， 这个它不是状态放生，它是活动稀疏模型。 然后这些数据的话，比如说，嗯，丙酮和水，他在一个大气压下的器液平衡关系，就是这些关系的话，可能在文件中也是有的，但是如果不同的文件他用不同的方法，他计算出来的关系肯定是不一样的。 然后大部分情况下文线中的数据还是比较可信的，但是如果中，嗯，如果那个数据数那个文线中没有的话，我们就需要自己去模拟一个大概的值。然后我们现在就来用 aspen 去模拟一下， 我们先找一下这个水， 今天我们就选第一个，然后添加缩小化， 关掉之后填下一个下一， 嗯 嗯， 然后还能听见我说话吗？ 还能， 还能听见我说话吗？好，就是。然后下一个的话就是绿纺，绿纺的话就是 c h 绿三， 然后用第一个添加缩小画红， 然后下面的话是再输入丙同，丙同的话是按三 h 六呀，哎，算了，按三， 嗯，抄一下。

嗯，各位同学大家好，欢迎来到 s 本流程模拟的实操课的课堂，我们今天学习的依然是塔器分离模块的应用。上节课我们已经讲了一节课关于 嗯，简单精流以以及严格精流的一些内容，可能讲的不是那么的系统，只给大大家大家讲了两个例子，然后还有一些基础的知识，然后今天我们就先来回顾一下，然后再接着讲新的内容。 大家可以看到我的 ppt， 这个最上面是我从 s 喷里面截出来的，你看在这个塔的模块下，它有非常多的内容，比如说 d s t w 然后 d i s t l red frack， 嗯，这前几个都是金牛，然后这个是萃取，然后后面的就是他们会有不同的描述，描述都在表格这里，比如说我们就反正最常用的就是这个 d s t w u， 嗯，就是进行简洁金流塔的设计，他的目的呢就是你可以用它来确定最小回流比最少塔板数和实际的回流比实际的塔板数等一等。 嗯，然后它的应用呢就是一股劲料两个产品的塔。然后第二个常用的就是有没有激光， 嗯，第二个最常见的应用呢就是这个 red frank， 就是严格分离，嗯，它是对单个的塔进行严格的核算和设计计算，它的应用呢只主要有普通精流，非常的广泛应用，除了普通的精流，还可以用作吸收 气体，萃取精油、供肺精油、三项精油和反应精油等等。嗯，然后其他的话就不太常用，大家可以了解一下。 然后下面呢就是，然后我再需要说明的一点就是这个塔，大家可以看到这个塔的模型就是金牛 卡的踏板，编号呢是从上往下逐渐增大的，其中冷凝器你像这上面就是冷凝器， 你像这上面就是冷凝器，然后这个冷凝器的话， 你上面你想上面就是冷凝器，然后这个冷凝器他是属于第一块踏板，然后从上往下数字是依次增大的，然后在废气是最后一块踏板，就是他跟我们平常的认知不太一样，然后这里跟大家说一声， 然后下一个就是，然后关于这个塔的话，如果他没有特殊的标明的话，现象就是那个气化分数以及回流比，还有彩出比回收率这些信息的话都是以摩尔为准的。 然后在简洁的经，在简洁法的经流中经常会用到关键组分这个概念，不知道你们上一节课有没有来听？上节课我们做那个例子的时候， 在输入塔的模型参数的时候，是输入了关键，是输入了轻关键组分跟重关键组分，他的呃，他的量的，嗯，所以说大家一定要理解这个关键组分是什么意思。所谓关 镜组分呢，他就是进料中按分离要求选取的两个组分，嗯，一般都是挥发度相邻的两个组分，就是他们对物息的分离起着控制作用， 并且他们在塔顶或者是塔府产品中的回收率和浓度通常是给定的，所以说这个关键组分在设计中他起着重要的作用，然后这两个组分中， 嗯，挥发度大的称为是轻关键组分，然后挥发度小的称为是重关键组分。下面可以给大家举一个例子， 比如说这个石油裂解器分离塔中的碳二道碳三塔，碳二道碳三塔，你看包括以下内容，包括甲烷、乙烯、乙烷、丙烯、丙烷、丁烷等等， 然后他，然后他们的沸点如下，我就不一一读了。然后他的分离要求大家可以看一下，他的分离要求是塔附中乙烷的浓度不超过百分之零点一，塔顶产品中丙烯的浓度不超过百分之零点一。 然后我们现在他的分离要求是这个，我们现在是不是要用金牛把它给分开？那分开的话我们需必要用到金牛塔，现在我们就来判断一下谁是关键组分，然后哪个是轻关键组分，哪个是重关键组分，你看人家已经说，你看根据这个费点我们也能判断出来， 嗯，我们是要将乙烷和乙烯分离开来吗？就是乙烷比乙烷轻的组分就是甲烷和甲烷和这个乙烯，你看他们的肺点都 都非常的低，所以说他们必定会从塔顶排出，然后同样的丙烯和比丙烯重的组分，如丙烷和丁烷，他们一定会从塔府排出。所以说读完这个分离要求之后，大家应该就知道 关节组分应该就是乙烷和丙烯，对吧？然后哪个是清关节组分的？你看塔府中乙烷的浓度不超过百分之零点一，那是不是说明乙烷全乙烷大部分 都从塔顶出去，所以说乙丸是轻关键组分，然后丙烯呢？是重关键组分，大家首先要理解这个关键组分的概念啊， 然后另一个重要的概念就是回流笔，回流笔的话上节课我们也讲过一点点，但是不知道你们能 能听懂，今天我们再来讲一下，就是回流笔，他也有最小回流笔和实际回流笔。嗯，这个图的大家可以看到，不知道大家有没有学过画工原理，这个是画工原理中最经典的一幅图，就是就是查那个 嗯理论踏板数的，你看他一二三四五六七八九十十一，十二十三，总共有十三块理论踏板。然后这个呢是 大家看我的鼠标这条线，这条线呢是那个 嗯经流段操作方程，然后下面这条线呢是提溜段操作方程，然后这条线呢是进料进料线方程，一般我们都会先确定嗯这个经流段的操作方程，然后再确定嗯，进 进料的就是进料的这个方程，然后他俩连起来，两两条线之间有个交点吗？然后这个交点在于这个点连接起来在于塔斧的浓度，这个点连接起来他就是提留段的操作方程。 然后我们看一下回流笔的话，回流笔的话就是你看就是在某一回流笔，这个回流笔呢既不是最小回流笔，也不是全回流笔。上节课我还讲过，如果是全回流的话，他的如如果是全回流的话，嗯，他的 经流段的操作线方程和提流段操作线方程都在这个对角线上，然后他的那个塔板数就为零，也就是说回流比越大的话，他最大就是全回流嘛，也就是说回流比越大，他的那个 嗯踏板数用的踏板数就越小，然后如果是回流笔越小的话，他所用的踏板数就越多。你看如果他是最小回流笔的话，他应该会达到 g 这个点，那么这个时候呢，踏板数就会无限的多， 然后你看这一段就是从这开始。显然如果回流笔减少的话，操作线会向 g 处，操，操作线会向上移向 g 处。大家可能会有疑问，为什么 回流笔减少，操作线会向 g 移动呢？我刚才也说了，这条线呢是金柳段的操作方程，大家看金柳段的操作方程我已经提前写在这里了，金柳段的操作方程是这个， 然后这个二的话就是回流比，二等于 l、 b、 d 嘛，二就是回流比，嗯，当二增，当二减小的时， 然后当二减小的时候，当二减小的时候，你看这个是斜率吗？二加一分之二，二加一分之二，当二减少的时候，这个二加一分之二也是减少的。你看这条线的斜率是减少的，他是不是会向上移动，也就是说会向 g 那边移动， 然后你看像 g 这上面移动的话，它回流比就会变小。那金牛段要越过地点所需要的阶梯数就越多，所以说它的理论板就会增加， 然后对应的回流比呢，就是最小回流比，然后反过来如果增加，如果增大回流比的话，然后操作线会向 f 点移动，然后所需的理论板数就会减少，然后当操作线通过 f 点的时候，也就是说全回流的时候，他所用的 塔板数最理论塔板数最少。你看他这时候也说了，他对应的回流比呢，是全回流比，然后如果是全回流的话，他此时这个塔呢，他是没有产品流出，也没有进料，就是常常在那个 金流塔的开工阶段会用到这个，你看就是 d s t w 用就是这个剪辑金流嘛， 当给定了清关键组分的回收率时，可以规定牵牛塔最小回流比和最少的塔板数，然后当给定了实际的回流比数时，可以估计所需的理论板数等等，我们就不一一念了，大家可以 嗯自己截图，然后自己理解一下，如果实在理解不了的话，就可以网上搜一搜那个化工原理，化工原理书上 讲的非常清楚，就是你了解这些基础知识是你做塔模型的一个基础，就是大家一定要了解，如果还是不懂的话就可以在群里问我。 然后下面的话我们就先快，因为上节课我们已经讲过简洁计算了吗？但是不是这个题，然后这节课呢，我们就快速的回顾一下简洁计算。

好的，同学们，大家好，欢迎大家来到化工。嗯嗯，化工流程模拟的课堂，今天我们，嗯，今天我们讲的内容是第二讲悟性方法的选择以及悟性估算。 嗯，与其他同类的软件相比呢， aston plus 的优势在于它，呃丰富完备的悟性数据库。悟性，它是模拟计算、分析、决策的基础，如果是你的悟性方法选择或者是使用不当计算，结果就不可靠。 也就是说悟性方法的选择，悟性分析以及未知悟性的估算都非常重要。这些呢，我们在上一节课也有讲过，大家应该对此有一个感性的认识。然后今天呢，我们学习的就是怎么样 去选择悟性方法以及呃，如果某些物质的悟性，我们不知道怎么去利用 aspen 来对它进行估算。 首先呢，嗯，这个悟性的模型它分为理想状态模型跟状态方程模型，还有活动系数模型以及特殊的模型。 就是在这每一种模型下面，它呃有不同的方法，比如说呃状态方，呃状态方程模型下面有 s， r， k， 嗯，还有 psrk 等等。这些方法我们要根据我们模拟的体系，然后去选择这些方法。首先我们先来一个一个介绍一下这些方法。首先是理想模型，简单的来说，嗯，理想体系呢，他就是符合理想七级定律 和拉沃尔定律的体系，主要就是大小和形状相似的非急性组分。比如说玩听类体系，你像丙玩丁玩乙玩这些都是玩听类体系，他们是非急性组分，就可以用简单的这个理想模型。 然后呢，其他的呢，就是非理想，这些除了理想模型之外的，我们都称之为非理想模型。非理想体系呢，他就是分子的大小、形状差异较大，或者是带即兴集团的体系， 如醇类、酸性物质、含蛋化合物、含硫化合物以及含氯化合物。 嗯，下一个呢就是状态方程模型与活动系数模型。不知道在座的大家有没有学过热力学，如果你学过化工热力学的话，这些嗯 模型的话应该是非常好理解的。嗯，状态方程模型呢，它适用于非急性体系，它适用于很宽的温度和压力范围，包括压临界和超临界范围，适用于听类系统，以及带有二氧化碳、氮气、 硫化氢等这类氢气体的体系。然后下面一个呢就是活度系数模型，这活度系数模型呢，一般是用于 嗯即兴体系，他可以用于低压下的高度非理想液体混合物。如果你要用活动系数模型的话，他需要有二元交互作用参数， 这个的话在 aspen 里面有的物，有的物质他会给提供，但是没有的话，我们要自己去估算。 嗯，当然我们也可以 采用状态方程与活动系数相结合的悟性方法，比如说，嗯，找一找，嗯，这没有，我看你比如说，嗯， 比如说 n r， 比如说这个 n r t l r k n r t l 就是活动系数模型，然后这个 r k 呢，就是 r k 状态方程，这个呢，它，它，它就是把那个活动系数模型跟状态方程的模型结合在了一起，这种呢它适用于较弱的那种非急性体系， 就是我们先简单介绍了一下这些体系，那具体对于我们去模拟的系统，那怎么样去选择这种悟性方法呢？大家看 就是我们选择悟性方法的时候呢，嗯，有两种方法，一种是根据经验选取，就是根据你要所呃模拟的悟性的特点和操作温度还有压力来进行选择。嗯，二是根据阿斯芬 plus 的帮助系统进行选择。 我们先来讲第一种根据经验选取，就是如果你作为高级工程师，或者是嗯，或者是有经验的， 就是化工，化工流程模拟的老手的话，你一看这个体系可能就知道选什么，那作为新手的话，我们该怎么选呢？大家看到这边有一个 嗯，这种像流程图一样的，首先我们给了我们一个误细，然后我们上节课讲过，首先是要定义他的全局的单位， 进入一万全职的单位之后，然后就要输入他的祖坟，输入完祖坟之后呢，我们就要开始选择，嗯，悟性方法，这个悟性方法的选择呢的重要性，刚才我老师也给大家讲了，现在我们来学习一下怎么样根据自己的经验去选择。 呃，去选择那个悟性方法。首先给了你一个悟系，你要先判断他是急性的悟系还是非急性的悟系。 嗯，这里老师举两个例子大家看，比如说丙文，丁文，乙文这些文听他分子中的探探键和探亲键， 它具有相似的垫付性，没有明显的急性，所以说像丙烷这类的顽汀，它就属于是非急性体系，它属于是非急性体系。然后你像甲醇，它是一个有机化合物，其中 碳原子与氧原子结合形成急性的氧碳件，那么由于氧原子的垫负性较高，甲醇具有明显的急性，使其属于急性体系。 就是就是首先你要判断他是急性误息还是非急性误息，如果大家判断不准的话，感觉可以去百度上搜一下他是属于什么，其实就是很简单，就是根据他们之间的结构 一些，以及有没有急性键，你看甲醇里面有一个急性的氧碳键，所以说这个甲醇体系它又属于急性体系。 我们判断完他是我们首先来进行判断吗？判断他是急性误吸还是非急性误吸，假如说他是急性误吸的话，我们再骗我们再来判断他是不是电解质，如果是电解质的话，我们就 就选这个 elect electri， 然后如果是非电解质的话，我们就去参考其他的。那怎么判断？那电解什么叫电解质？什么叫非电解质呢？ 就是老师在这里给大家举了个例子，电解质呢？它是指溶液中能够理解成离子的化合物，当电解质溶解或者是融化时，它的分子会分解成带电的离子， 正离子和负离子分散在溶液中，这些离子能够导电，因为他们在溶液中可以移动并携带电荷， 就是他在溶溶的状态下，或者是在溶液中能电离成离子的化合物叫做电解质。那不能不会理解成离子的化合物就叫做非电解质，这些都非常简单，就是判断他是不是电解质，如果是电解质的话，我们就直接选用这 这种方法，如果不是电解质的话，如果不是电解质的话，我们就去参考其他的。下一个就是如果你判断他是飞行性呼吸，我们要判断他是真实的吗？如果是真实的就可以选择这些，如果是不真实的就可以选择这些。 就是就是刚才说到这个急性的非电解质的话，我们可以参考这个，如果他是急性非电解质的误系的话，首先我们要判断他的压力，压力是大于十八还是小于十八，如果是小于十八的话，他有交互作用参数， 嗯，然后如果有液液平衡的数据的话，就可以用这种方法，如果没有的话可以用这种方法。如果是有液液平衡数据的话，如果是他没有交互作用参数，然后有液液平衡数据的话，可以选 这些，就是就是这就是这张图，大家可以截一下，这里说的非常详细，就是怎么根据我们的经验去选取这些东西。 嗯，那第一种呢，就是根据我们的经验去进行选择，嗯，那第二种呢，就是就是用 aspen plus 来帮助我们选择。用 aspen plus 怎么来帮助我们选择呢？下面我们就来举一个例子， 比如说二氧化碳的悟性模型，它的压力是五十八，然后它是怎么操作呢？我们现在来打开一个，我们现在来打开一个 s， 对，可能比较慢， 我们打开 aspen 来给字来给大家演示一下怎么利用 aspen 去帮助我们进行悟性的选择。 就是有时候你在做阿司法流程模拟的时候，如果这个悟性方法的选择不正确的话，他可能也会不收敛。就是当如果有时候你选择了一个不正确的悟性方法，他就会不收敛，但是当你把这个悟性方法给改正确之后，他就会变得收敛， 所以说这个收不收敛的问题，嗯，也就是这个悟性的选择，它也会影响这个 aspen 的收敛。 嗯，这个我们就新建一个吧，随便新建一个，这些就是怎么新建，然后要新建什么东西，上节课都已经 讲过了，如果没有看的同学可以看一下，回放 可能比较慢，我们稍微等一下吧。 好的，这个是你看这个就是设置啊，对，这些上节课都讲过了，这节课就不讲了。然后我们现在 就是来给大家演示一下怎么利，怎么利用 aspen 的帮助，然后来来替我们选择我们的体系该选择哪些。悟性， 首先就是，嗯 嗯，你看这里，这里有一个搜索嘛，我们就输入 assistant， assistant 就是帮助，然后就回车，他就会出现稍微等他一下， 你看它第一个就是 property methods selection assistant， 就是这个悟性方法的选择帮助，然后你看它是免费的，是 free 的，我们就点开，然后查看主题， 然后会出现一个这样的界面，然后你看这个是悟性方法，悟性方法的选择帮助，然后 我们，然后我们现在就是选择，嗯，选择就点这个规定，因为我们刚才那个就是，刚才这个的话是以二氧化碳的物形模型为基础嘛， 所以说这里，嗯，就是这里的话，系统提供了两种方法，嗯，第一种呢就是可以通过组分类型来进行选择，第二种呢是通过化工过程的类型进行选择，因为这里我们是利用二氧化碳 他来做例子，所以说我们就选第一个。以指定组分为例，选择第一项就是 specify component type， 然后点完这个是这个，然后这里提供了四种，四种组分类型包括 化学系统、嗯，听类系统、特殊的系统以及制冷剂。 然后这里我们是选择化学系统，就点击他，然后他说，嗯，系统现在询问你，你这个系统是否处于高压状态，是大于是高压状态是大于十八还是小于十八呢？刚才我们 模拟的是大于五十八，呃，是是那个二氧化碳系统，然后他的压力是五十八，显然是大于十八的，所以说我们这里点 yes， 然后你看 系统他就会给出，嗯，就是他会推荐你选择这些物型方法，你可以你可以再根据其他的具体的条件从这里面再进行选择，就是得到最优的物型模型。现在两种现在选择物 悟性的两种方法都已经讲完了，一种是根据经验进行选择，就是当你做多了之后，可能你一看这个体系，你就会知道选择什么悟性方法。然后另一个呢，就是根据就是用阿斯喷软件他自己的帮助，然后来帮助你去进行选择这个悟性方法， 然后这个是带大家做了一遍，然后下一个就是，嗯，一些常见的化工体系的悟性方法推荐 大家可以看一下，比如说你这个化工体系如果是空分的话，推荐的悟性方法就是 prsrk， 如果是石油炼制的话，他可能会推荐你，嗯， bk 十， 还有这些一些其他的东西，如果是高聚物，低聚物的话，还有化工过程的话，他会就是他会有推荐这一页，大家可以截图保存 下，就是以后你遇到这些体系的时候，呃，你要去怎么做？这个的话就是悟性方法的选择， 然后下一个的话，下一个二点二，我们就来讲悟性分析，就是 aspir 中不是所有的就是不是，就是就是你在那个设计流程的时候， 嗯，如果你要用到精硫萃取反应等工艺的话，或者是你在进行设备选型的时候， 往往他就需要先了解各个组分的器液平衡、液液平衡关系以及体系的密度、粘度、蒸汽压等基本性质。这些性质呢它可以通过 aspen plus two， 然后是 analysis 工具，然后去分析纯组分、双组分、三元混合体系，或者是某一物流的或者是某一物流的相关物性， 那这个的话，那这个就是，那这个我们怎么去进行分析呢？下面老师带大家做一个小例子，然后帮助大家更好的学习和掌握悟性分析的功能， 我们就来做这个小粒子，就是它这个体系呢是绿纺丙藤水体系。 然后悟性方法呢？人家都已经给你规定了是 nrtl， 之前上节课的话，老师也说过，你选择这个悟性方法它是非常重要的，就是现在大多数的话要么就是给你规定好的，要么就是 是嗯，要呃，要么就是给你规定好的，要么就是嗯， 要么就是你查文献中得出来了，因为人家文献中是已经经过实验验证的，这个无形方法就是 nrt， 然后分析二十，然后第一点的话我们就是分析， 然后第一点的话就是分析二十到一百摄氏度范围内预防蒸汽压与温度关系，然后第二点的话就是分析丙同水体系在一个大气压下的气液平衡关系。然后第三个的话就是分析三元体系的液液平衡关系， 就是这三点的话他是非常小的点，但是他对于我们设计金流塔是非常有用的。比如说，嗯，你设计一个 精油塔，你就是你，你，你就是你分离一个物质的，就是你分离两种物质的话，嗯，你是用精油呢？还是萃取呢？假如这两，假如这三种物质啊，他是他会出现供肺，或是两种物质之间他会出现供肺，那那那你用精油肯定是放开的， 是不是？所以说在在那个，在那个设计分离，就是在分离公段的话，我们一定要先了解好我们这个体系里面他各个物质之间的这种器液平衡关系， 然后我们就选择最简，然后我们就从简单的开始做一下这个一二三，带大家做一下，大家就知道。嗯，怎么样去进行这个悟性分析。 首先我们还是打开一个 aspect， 这是刚才建立的，然后就，然后我们就直接用这个，刚才说了吗？他是绿纺丙酮水体系，首先的话就是 就是因为水，大家可以看到这个，因为这个水是就是这个绿坊吗？绿坊他是有机化学物，然后这个水的话他跟水是不相融的，是不互融体系，他会形成双叶相，所以说在这个设置 这个规定里面，我们先把它调成双页像，你看这个，首先我们先全局设置一下， 设置的有像像它也是气叶叶就是双叶像。 设置完之后，嗯，我因为因为这个，因为我们只是对他的悟性做一个分析，所以说这个单位不重要，我们在这里就不同意规定单位集了，但是如果你要去做。

好，大家晚上好，那么上节课呢，我们是主要讲了一个 aspen plus 的一个安装的一个步骤，那么还讲了一个就是关于我们 aspen plus 入门的一个界面的一个介绍， 那么我们回顾一下上节课所学的，就是说我们流程模拟呢，是使用计算机程序定量模拟化学过程的一个特性，然后它是有一定的一个历史了。 然后在我们阿斯顿 plus 中呢，我们的生命周期是有包含了一个计划，研发概念设计，工艺设计，详细设计等等， 那整整一块的稳态动态模拟以及后续的优化都可以在我们的 aspen plus 这个软件中来达成。 那再进行呃工艺过程严格的能量和质量平衡计算，他还可以预测我们物流的流率组成和一些性质， 那么在后续呃对我们的操作条件和尺寸的设计都可以进行一个预测。呃以上几点呢？最终可以减少我们装置的一个设置时间，设计时间，然后进行多方案的一个比较好帮助改进我们当前的一个旧工艺。 然后这个是我们阿斯顿 plus 中主要的一个几个功能块，一个流程图，一个模型库，数据浏览器，流股单元，操作模模型以及我们相应的悟性方法，我们这些简单回顾一下。 然后呃在阿顺 plus 中呢，我们的模型模块呢，有像混合器，分流器，分离器，热交换器，也就是我们的呃换热器，还有我们的多级分离，这个是涉及到我们的 简洁塔和严格塔金流，还有反应器，反应器有很多种，像受力反应器，呃化学剂量反应器，搅拌服反应器等等，还有像我们的压力改变的一些设备，像泵，还有一些呃压缩机等等。 在流控制器呢，这边他涉及的内容会比较高端，我们呃课程中不会涉及到。还有用户模型，这些是一些呃 有一些有线的进出流股，无线接进出流股等等。固体处理器呢，这边包含了一些粉碎机啊，离心过滤器等等，我们这些简单过一下。 我们阿司令 plus 优势就是说它可以模拟一个固体的系统，还能够模拟电解质系统，然后它有一个完完整的一个单元操作的模型库， 然后呃它是具有一个比较先进的一个计算方法。如果我们现在的 sbandplus 的版本更新到 v 十二，那么它里面的呃方法就是数据库是最全面也是最先进的， 然后它可以同时收敛多股的撕裂物流啊等等多个设计规定。 呃，上期我们也介绍了一些啊，关于阿斯顿 plus 的一个界面。呃，在这个界面中呢，呃，他是讲到了我们呃模拟的各个操作界面， 他每一个部分的组成包含了我们呃菜单栏呢，以及我们的模型选项卡。一会我们以这个呃 v 十一版本给大家再详细看一下。 那这边呢是讲到我们的一个红色区域，是我们的一个 aspen plus 的一个工艺流程的窗口。呃，在这个窗口当中呢，我们是可以建立 以及连接我们所要模拟的工艺流程，包含了我们前期的进料， 到我们中间的一个反应部分，再到我们的分离部分塔等等。呃，他是根据我们啊设定好的一个流程啊，我们可以绘制出相应的一个 工艺流程图，也就是但是这个是简易版的工艺流程图，呃 pfd 在接下来这个框里面呢就是我们的模型裤，那这里面呢我们可以列出 建立我们模型中可用的任何单元操作的一个模型，这些模型的也 的类型也非常多种啊，我们以后啊等一下给大家一一呈现。这上面呢这边呢就是我们的一个菜单栏，也可以叫做我们的快速防按访问按钮，他有一些指令和操作是比较便捷的， 比如说我们打开文件，保存，打印等等，还有一些我们的放大缩小的功能。然后这部分呢是我们的数据浏览器的工具条， 这个呢是设置全全局模拟的一个选项， 这个呢就涉及到我们一个计算的 户型方法，然后在后面呢我们可以定义我们物流的一个按钮， 那么我们现在就是回到我们额 我们刚给大家介绍的是这个模拟这个模块的一个界面， 像我们刚刚说到的呃这个空白的这个区域呢，就是我们的一个工艺流程绘制的一个地方， 大家可以根据自己从文献当中以及啊书籍上所看到的一个工艺流程的一个叙述，其中包 含了一些最基础的一个物流的一些条件以及参数，比如温度、压力、流量等等。 我们可以在呃这底下的一个一个模型的选项卡当中选择我们所要的呃设备，将它用这个物料的一个呃纸线给它连接在一起。 那么比如说呢这边一个混合器或者分流器，像这个呢啊这个物料混合器 大家可以看一下他的一个把鼠呃把鼠标停留在这里，他可以一个简单的介绍，就是他是一个 流股的混合器，可以用于合并，流股就是我们多条流股合并为一，在我们呃选择这个物料线的时候，我们可以稍微的将它连接一下， 如果我们假设我们需要两个不同的物质， 就是在进料的时候将两个不同的物质给他混合，我们就可以用这样的方式， s 一流股和 s 三流股，我们可以分别设定 不同的物质，不同的温度、压力，就是他们相应的条件，经过混合剂之后呢，他们会汇聚成同一条流股，那么双 击这个，呃双击这个逼，这个逼是这个刚我们设置混合器的，他的一个自动命名，一个代号，我们双击这个混合器，他会出现压力，有效向态，温度估值，还有一些收敛参数啊，这些我们可以输入的 注视，这边呢是没有没有能输入的描述，这边啊，我们是可以做一些标记，方便自己来辨别。当然我们如果在使用呃中文啊，我们在使用这个软件过程中，我们所输入的一些 数字或者是参数，我们尽量要输入英文或者数字的一个形式，不要输入中文，这样会导致导致后期 运行起来他有一个呃警告和错误， 那么这就是他这个我们流股混合器的一个使用方法。我们在特定的一个情况下， 需要寻找多条，不一定只有两条，多条的一个流股经过这个混合器之后啊，混合成一个流股的一个形式，那么第二个这边他就是一个 分离器，它是根据我们出口的一个流股指定分离分割的一个进料，它有点就跟我们的混合器一个相反的一个道理，就是我们一条流股进，多条流股出， 但在双击这个呃这个分离器之后，他会显示一个流量分割的一个规范，就是我们要设定 s 五和 s 六，因为我们刚刚设定了两条流股，分别是 s 五和 s 六出口，那我们可以设定 他对应的值，对应的值以及他关键主份的一个呃就是我们具体要分离什么主份，他对应的值就是说他 所占的比例，然后我们可以设置他分离的一个流股顺序，哪一条流股优先。 对，这个是我们待会会有一个练习题，但我们前期要先把这些呃最基础的一个单元操作模型给大家讲清楚。那这个设定好之后，他就会按照我们所要的一个比例 呃和他的一个关键组分进行分离。那这一个呢？这个地方我们基本上是用不到的啊，大家只要是优先学习前面两个就可以。那分离器这边呢？我们常常会用到的一个是这个， 那么他的作用，他作用我们一般是 是呃用来分离这个气液，像用来分离这个气体。 我们连接模式也是这样，我们一条进料的流股，然后从这个分离器的上方一条流股和分离器下方一条流股。 因为我们在选择这个物料的时候，他就会提醒我们，呃哪些地方需要连接，像我现在把他的两条牛骨删除，我们点击这个物料啊，他就会 显示两条红色的流股需要我们连接，他是呃 b 选项，那么这边有会提示这个是蒸汽流股的 b 选项，这边呢是叶向流股的 b 选项，那我们一般称这个叫做闪针怪， 他是两出口的散针，然后他是我刚刚也说了，就是气液或者气液液平衡那个散针管， 那么其他的也是跟呃这个相同的一个道理。那我在我们双击这个呃闪针罐，进入他的一个实体操作界面当中，我们会看到他有一个闪针的计算类型， 就是你需要用什么来计算温度附和气象分率，你选择相应的，他的这个锁填的地方就不一样， 你选择温度，他就需要温度你来填写。如果你选择这个气象分率，他温度就不需要填写 以及有效项态。呃，比如说你这个液，呃这个 这个主份里面有气态，有液态，你就选择企业，如果还有别的啊，呃企业业啊，或者是企业自由水、污水等等，这个你就可以考虑呃选择相应的符合你流程内的东西， 那么这个就是我们的闪针罐。 那还有一个给他讲一个就是像这个呃 sap 一个分离器，这个分离器他跟我们的像，这个分流器他有点像，就是说我们再连接好这个 流股之后呢，他会也是相对于教，就是说对于我们选定的比例以及物料的主份，关键主份的规定设定好之后，呃他可以任意分离，就当我们有一些主份没有办法 通过塔或者一些呃东西分离之后，我们可以使用这个。当然如果是参与竞赛的同学，这个呃这个分离器是不允许使用的，就我们在必实在没有办法的情况下才会用 到这个东西。 那么像这个 sp 二，他跟我们塔的金牛塔长得也是一样的， 那么他这个跟这个 sep 一样的，就是我们可以去规定他的一个关键主份和他的呃规范啊，分离多少，百分之九十九点几等等。这些 换热器部分呢，就是通常使用到的简洁的换热器，像这个那么他只需要 这个简洁的换热器，他只需要连接两条流股，然后如果用这个严格的换热器呢，他是需要连接四条流股的，就是我们忍流股，热流股都需要连 简洁好圆了留骨。 那么双击他们的话，他在里面设定的一般也是一些温度和压力，那根据自己啊流程中的一些特定操作，选择相应的一些计算方法。这跟我们前面讲到那个闪针罐的 呃是差不多的，但我们一般情况下就是直接用的温度和压力， 就是比如说这个是预热器，我们需要把这个流股预加热到什么温度，我们就设定啊它的压力对应多少，也就相对如果是冷凝器那一样的道理，就温度是小于这个呃流股的温度， 那这个严格的严格的换热器中呢？他对这个呃 设计的要求就比较高，比如说他要规定我们的模型的逼真度，像这个管翘式换热器啊，俯视在废器等等这些对应的他是需要进行一个严格的一个计算，然后热流体呢？他在哪一个区域 啊，以及计算模式，我们是设计呢还是核算模拟等等规定。这边规定就不像说我们笼统的啊就点一个温度、压力等等，他这边会有具体的一个 对于某部分的，是到底是热流股出口的温度，还是冷流股出口的温度等等， 这些呢是依照我们流程中呃相应的设定来操作的，以及说，以及说一些最小的温差等等。

讲述一下我们这节课的内容，从阿斯坦 plus 模拟流程，然后通过这个模拟流程来绘绘制，通过 cd 来绘制我们的 pfd， 我们随便来找一个原始模拟流程， okay， okay， 那我们就就先用这个八万吨醋酸以及纸的，我把这剩下两个给它关掉， 要不然他这个太影响电脑就行了 啊。好，我们先打开一下这个模拟，然后我给大家来捋一下这个流程，这个流程它是很简单的一个流程，它是没不带循环的，就直接一步反应，然后直接进行分离，这个流程 因为他不太循环，而且化学反应他那个单程转化率一般都比较低，所以这个流程中他的一个问题就是会造成大量的一些，嗯，大量的一些那个原料的一些浪费吧，比如说这个没反应掉的乙烯， 然后肯定就通过这几个企业分离器，然后给分掉了，就直接给，那就烧掉了，就比较可惜，这是这个流程他的一些问题，然后我们从最开始先捋一下这个模拟流程， 嗯，呃，首先这个进料它是 我们给温度、压力、质量、六率、气场、温度给它勾选上， 勾选太多了，那么这样率好，就勾选这么多。然后我们看一下这个下边的这个图标， 这个温度他的单位是四十度温度他这个他用这个呃，椭圆来表示，然后这个压力的话，他用这个 啊菱形来表示，然后气象分类，他用这个指边梯形来表示，然后压力他的单位是八八，就是大气啊，一半就是一个大气啊 啊，然后懂了这个我们来从从头捋下这个流程，我们的原料是 第一股原料，这个 o 二就是氧气，然后第二股原料是 crh 四就是乙烯，嗯，看他的进料状态，这就是温度是二十摄氏度，压力一个照帕，然后这个气象分率是一，就代表的是成气象， 然后与其他的那个进聊，他俩目前是一样，然后他俩经过一个流污混合器，就是完全混合之后， 嗯，然后来进入这个一零幺零二这个换热器，让我们可以来看一下这个换热器前后的一个温度变化，他是从二十摄氏度升到了一百一十七摄氏度，所以说这是一个加热器， 我们可以点开一下这个设备，在公用工程这里发现他没有加公用工程，所以说这个流程 他是一个很初步的一个啊，如果一个相对完善的一个流程，他肯定他得啊，有一他得要做一个换人网络设计，换人网络设计中间就会给这个换气中间加一定的公用工厂，就这里我们可以试着加一个， 嗯，然后这里就可以选他那个公共工程序，嗯，一些地下蒸汽啊，中央蒸汽、高压蒸汽、热油啊什么的，因为这是因为这是一个加热器吗？所以说，而且他要求这个加热的 温度还挺，温度变化还挺大的，是从二十度升到了一百一十七摄氏度，所以我们这里可以加一个一号公用工程，他的选一个增压蒸汽水 试试，这样就 ok 了。 然后我们可以看看一下这个一号，他是中央中气进口温度一百七十五度，出口温度一百七十四度，他意思就是，嗯 啊，这个蒸汽虽然他只温度只变化了一度，但是他是从气碳变成了液态，就是气就是液化的，就是蒸汽，他液化的时候他会放放出大量的热量，然后来加热我们这个 嗯氧气和一些，把它从二十摄氏度升到一百一十七摄氏度，这是我们的第一个流股，然后我们看第二个嗯原料流股， 他是进料是 c 十三 c o o 尺，他就是乙酸，也是醋酸，就我们平常喝的醋的一个主要成分，他的进料状态也是温度二十度，然后压力一半， 但是因为你促成他的常人传下来肯定他是一个液态的状态，所以说这里他气象分裂，他是零， 他经过这个换水器，你看他也是从二十度升到一百一十七十度，但是一般液体的话，他 升这么温度变化这么大，一下从二十度加热度快到一百二十尺度了，他中间所需需要耗费的热量是非常非常大的，这个时候光加蒸汽的话，可能给给不了足够的一个热量，我们可以 这里的供应工程加一个重要的，不是不是加一个导热油，导热油，热油耗陶油， 我们可以来看一下这个公用工程信息，这个热油它进口温度二百八十度，是出口温度二百五十度，温度变化三十度，油降温三十度，然后这个醋酸，液态的醋酸，然后 直接从二十度升到一百一十七摄氏度的过程中，他这个醋酸全部气化，就是说我们这是两股纯气胎的味道，他们两个混合 经过，经过这个混合器啊变成了一个纯气象的 一百一十七摄氏度的一个原料，原料混合物，让我们来看一下，嗯，这个换气，这个一零幺零三，就是我们这几个 反应物，然后可能因为一个异常发热器的话，没法把它一下从二十升到一百四十度，所以说这里用的是一个 嗯，接力接力加热的一两个换热器，一台换热器把它从二十摄氏度升到一百一十七，一百一十七摄氏度，然后另一台把它升到一百四十摄氏度， 我们要给这个换水器给他加一个工程工程 一零幺零三， 呃，这里我们也可以选用这个热油来做 我们的热热工程，它也是从二百五十摄氏度变成三十摄氏度，二百五十摄氏度，二百八十摄氏度，降温到二百五摄氏度，温度变化到三十摄氏度， 然后经过预热之后，然后我们加热到我们的一个嗯，反应温度，反应温度是一百四十摄氏度， 然后压力一个照片，然后传奇想经过这个，嗯，这个固定潮反应器，这是一个，嗯，这个就是一个 pif 的一个反应器的图标，我们可以在在在这里找到， 我找一下看要有这个反应器，这里反应器，这里这个一般它是一个化学技能反应器，这个是一个收率反应器， 然后这个是一个严格的计算的一个反应器，一般是裂管式固定场反应器， 然后这些这些我们用到，然后这些这个它是一个反应符，它也是一个动力式反应器，严格的一个强化流的反应器，然后这是一个，嗯，也是一个动力式反应器，嗯是一个平台有反应器就是 p f 二， 然后我们这个反应器就是一个带动力学的一个 pfpi 反应器，我们打开一下这个反应器看一下， 看看我们的动力学数据。我们这里设定的是他，他是反应器温度指定就是一个恒温反应，就是温度一百四十摄氏度不变，可以看一下他进口温度一百四十摄氏度，然后出口也是一百四十摄氏度。 然后我们配置的时候，嗯，选用的是一个裂管式固定床反应器，这里的反应管是三百根，然后反应管长度是六米，每根管的直径是三三厘米这样的， 然后这个反应，这就是反应机，反应机就是我们所需要的一些动力些数据，我们可以把它点开，嗯， 怎么打不开啊？ 取关哈，这个好像他没有输入动力的信息。嗯， 我给大家带一个，找一个带动一些数据的， 这个是他当时设计的时候存在一个缺陷，让我们看这个反应器压力，呃，这个反应器进口温度它显示的是八个大气压， 哎，这个其实是有点夸张的，这个其实是他模拟中间他设计啊，做反应器设计的这块的同学的一个错误， 因为反应器他是，嗯，一般是上上进下出的，你看你进口压力是一个一八，然后出口压力是八个大气啊。 而且我们的气体他一般是从，嗯，就跟水一样，都是从高处流到低处，这个气体他也是，他是从高压然后跑到低压，你想你这个进口温，进口的压力比出口的压力 低这么多，他这个反应器肯定他是过不来的，实际中他是肯定是过不来的。所以说这块的话是做模拟的同学的一个错误，这个不是一个不完善，这这这是一个错误的地方。 然后我们来看一下这个模拟， 这是今年比赛的一个动力学反应器，我们可以打开这个，这个模拟他的二零幺零幺，这个严格计算的一个动力学反应器，他是全环服，我们在动力学数据这里看一下， 大家看一下这个反应器， 等会啊， 这个没运行，不好意思，不好意思，停运前一下 运行的过程中还是比较炫酷的，大家可以看一下 这个他是带循环的，他就是一直在跑。好，我们的运行已经结束了，我们再 ak 运行结束，然后没报错，也没警告，打开一下这个反应器， 还挺怪的嘞， 大家可以看一下，我们已经在跑了， 如果大家对模拟对话感兴趣的话，然后然后我也可以学习一下，然后之后开一些关于模拟的一些课程，对这个不太熟练。 然后我们接着来进行一下我们今天讲课所用的这个模拟， 就是说这块进口压力一一个大气啊，然后出口八个大气啊，嗯，这他是一个。

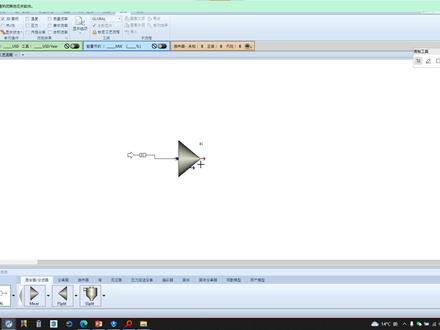

好，嗯，现在我们就开始吧，就刚才也说了，就是我们这一讲讲的是简单的混合分离过程，主要讲的是混合器、分流器，我们看一下它的位置在哪。 就是之前讲了这个阿斯盘，他是分为三大界面，一个是悟性界面，一个是模拟界面，然后前面两讲的话，我们讲的都是关于悟性界面的。然后从今天开始呢，我们就开始讲模拟界面，然后今天讲的是简单的分离过程， 就是讲这个混合器跟分流器，还有这个分离器，这些都是简单的。嗯，混合过程， 我们先来看一下这个混合器跟分流器，就是他在这个模型调色板的这里，就是如果你要用他的话，我们就嗯鼠标的左键点击他，然后到这，你看到 这个，嗯，试图的界面里面他有一个加号吗？你点他，然后为他输入一个新的名字，我们就让他命名为 b 一，然后就点确定，然后他就在这上面了。然后你看就是就是如果你一直点左键的话，他会一直出现， 他会一直出现这个模块，然后呢？我现在不想要这个模块了，怎么办？那现在就可以右键就是点一下右键，看这个加号就变成了箭头，然后我们再点这个界面的话，就不会再有他出现了。我们先先把这两个给删除，就剪切一下， 就简单介绍一下这个混合器跟分离器的它的功能吧，就是这个 mixer 就是混合器，它是把多股物流混合成一股物流， 然后这个 splitter 就是这个分流器，它是把一股或者是多股物流混合后分成多股物流， 就是这个混合器它的输入物料，它的输入物流可以为任意的数量，然后通过一次简单的物料平衡混合成一股物流，然后混合器 mixer 的输入物流可以是热流，也可以是 嗯公流。但是注意的是嗯单一的混合器 maxer， 它不能同时混合物流、 热流和公流，采用混合器 mixer 计算时需要指定出。嗯，就是就是就是在以后的讲解的过程当中，就以后就在以后的讲解过程当中， 你看就是因为，就是因为你现在这个，嗯，现现在在这个模拟界面吗？现在现在在这个模拟界面你输，嗯，就是你有了一个单元操作之后，你看他这个就是流程未完成，流程未完成的意思是什么呢？就是 嗯他每一个单元操作模块你都要跟他，你都要给他输入一些对应的参数，这个阿斯芬他才会自己给你计算。就是他虽然智能，但是也并没有那么的智能，就是需要人主动的，人为的去给他输入一些参数，他才能去计算。 嗯，大家要记住每就是每一种单元操作，他需要输入怎么样的参数，就是在我们进行，这就是我们在有了这个 conceptual， 也就是流程图之后，我们就要在阿斯文里面做模 流程模拟吗？然后在就是每一个模拟的这个单元操作模块，我们都要知道要想让他运行起来就是跑起来，我们要输入什么东西， 这是首先要跟大家说明的。然后今然后现在我们就看一下这个 mixer 他计算时需要输入什么东西。嗯，这个 mixer 的话你可以双击他，双击他他会到这个界面，你看 就是这个闪正选项吗？你可以规定他的压力，你可以规定他的压力，你看这个 mixer 规定，你可以规定他的压力 跟他的压降，然后就是如果你不指定这个压力跟压降的话，这个模块呢，他会自动默认进料的最低压力，就是为出口物料的压力。然后另外呢你还需要 确定就是这个出口的有效像他是气液啊？还是气液液还是什么其他的东西。 就是刚才说嘛，这个 maxer 就是起一个混合的作用，就是它可以是多股物物物，就是它可以是多股物料混合起来，然后我们怎么添加这个物料呢？首先你看这有一个 物料流股，用鼠标的左键点击他，看看这是不是变成了加号，然后随便点击一个空白页面，然后就连接到这个， 呃，连接到这个模块，这大家一定要连接到，就是这个红色的箭头，这你看这个镜面，它 aspen 会给你提示是 b 选项，就是它可以是一股或者是多股混合物料 股，就是他可以是一股，你看我们现在是一股，你可以问新物料输入一个名称，我们输入 se， 你看这不就完成了吗？然后然后下一步的话，你可以在就是就是你不点鼠标的右，就是你点右键的话，他就会变成箭头，然后如果你不点右键继续继续点左键的话，他也会出现那种线， 然后这时候你看这个是进去的吗？其实很好理解，这就是一个混合期，然后这个是进去的，然后这个是出去的，然后出去的时候呢，我们就点一下这个红色的箭头，然后把它给拉到这里，然后为为他输入新的名字是 s r， 这样就行了。然后之前说就是他可以是就是混合期吗？混合期吗？肯定是多股物流混合成一股，然后我们再点这个物料，然后这时候混合的时候呢， 就是你随便点一个这个空白页面，然后他就会出现一个箭头，这时候呢你看他是他是蓝的，就是他已经是蓝的了，但是你也要点击这个箭头，你看假如说你直接点击这个操，就是你直接点击这个模块的话，你看我们让他为 s， 你看他根本就连不上，所以说就是你连这个连接这个物流的时候一定要注意，一定要一定要跟这个箭头联系在一起，那这样怎么连呢？ 我先把这个删了，就点左键点击这个物料，然后随便在空白的地方点一下，然后这不有个箭头吗？你看当当你这个光标在这的时候，他出他会出现这个字，就说明你点你已经点在箭头这个地方，我们用就用左键点击这个箭头， 对，然后这样就可以用 s 三，你看这样的话它依然是没有连上的，大家看到没，它依然是没有连上的， 就是连的时候左键点击他，这不是有个箭头吗？我们我们拉住他可以往下，他是可以随意拖动的，你可以拖动到这个位置，可以拖动到这个位置，就是一般我们为了美观 的话，一般就是把它给拖动一下位置，他现在是两股劲量，不仅仅是为了美观，也是为了让别人看清我们的流程图， 就是你看这样他很清晰很明了，就是两股物流进药，然后一股物流出量，他可以是多股物流，就随便点一下，然后点就是点，就是点着这个光标，你看这个箭头就是大家 一定要自己跟着老师操作一遍，就是在操作的过程中你会出现各种各样的问题，可以自己去探索，然后探索不出来的话也可以在嗯， qq 上问， 你看就是这个，然后就松掉你的那个左鼠标的左键就可以了。 s， 你看这个就是三股物流，呃，三股物流进料，然后一股物流出料，这个就是混合器， 就其他所有的模块大部分都是这样连的，就这个连接的方法大家一定要学会，然后下一个的话，嗯，下面我们来做一个小例子，这个例子是我之前找好的，就是就非常简单，这个小例子就是将下表中的三股物流混合，求 混合后的产品温度，求混合后的产品温度、压力以及各组分的流率悟性方法选择这个， 嗯，这个是非常非常非常非常简单的一个小的模拟题，然后呢，但是我们也要根据流程来做，就是这种小的流程模拟题，你熟悉了之后以后，那种更难的你就会做了， 然后我们先把这个剪切掉，先不要他。然后第一步，之前上第一节课的时候，上第一节课的时候老师就讲过， 就是在阿斯顿流程模拟的时候，一定要一步一步的来，首先我们要先查资料，你要用什么样的方法，然后有一个概念流程图，就什么是概念流程图呢？就是之前讲的 这个，就是你要有一个这么个流程图，你要干什么，就是你从什么生产什么，然后你这个中间的过程你要用到什么？操，你要用到什么单元操作这单元操作他的， 呃，他的一些条件或者是参数是怎么样的？一定要先查文献得到，得到了之后，然后我们再用阿斯芬进行模拟，然后再调整好，现在我们就开始做这个题。 那个是就刚才说的是抓刺的第一步，然后第二步的话就是先输入他的悟性，悟性的话首先我们是是要设置单位，然后这个单位因为刚才我建的时候建立的是那个标准的公职单位，所以我这里就先不改了。然后第二步的话就是输入他的祖坟吗？ 之前也讲过组分的输入的话是，嗯，你有了概念流程图之后，这个流程图中所有 无论是你输入的还是它生成的组分全部都要输进去。 嗯，这时候的话我们就先梳一下，你看他也给了我们祖坟吗？就丙完、正丁完正、悟完、正挤完，就是这几个东西， 首先我们把它给输入进去吧。嗯，输入的时候大家可以去查一下他的 c s 号， 比如说饼干 就直接点，点完 c s 就行，他第一个可能就会出现 看这丙文的 c s 号，七十四杠九，十八杠六，七四九八杠六，然后我们就查找，然后七四 九八杠铃，然后回车或者是点这个立即查找都可以，你看这是可以查找的，你看这个 propen 就是丙完，然后我们点它添加所选化合物， 可以把它改个名字，就跟我们其中的一样吗？叫碳酸，你看重命名就可以给他， 那这一遍完他叫的是碳三，我们就让他是碳三，然后下一个的话，下一个的话是正丁文，正物文、正极文，正丁文 正英文系列的时候 没正定玩的 c s 号是一百幺零六杠九七杠八，我们还是查找幺零六杠九七杠八， 就是这是老师最后一次带着大家输入这些最基础的东西，下一节课的话就，嗯，就不会再带着你们输入这些东西了，就要 你自己去输，然后点击查找，立即查找，这就是正丁碗，我们也可以给他改个名字，他叫恩特斯， 求秘密。然后下一个的话是政务文， 正雾纹的 cs 号是幺零九杠六六杠零，幺零九杠六六杠零，然后一点回车，这样快一点。 oh， no no no no no。 怎么替换了？嗯，我们先不替换， 嗯， 刚才 sorry， 刚才出来了，我也是震惊了， 鉴定完是幺零幺杠九七三八，就是大家输的时候一定要对准这个行呀，刚才我就没有对准。行，你看他已经把他给替换了，所以说现在我们要给他改过来， 幺零六杠九七杠八，幺零六杠九七杠八， 然后点击立即查找，这样我们就切换它，这个是正定丸，这个是正定丸，然后当你再输入下一个物质的时候，你一定要点下一行，你看这个黄色点到哪，他就是下一行，然后这时候的话我们再输入正物丸， 重物啊，幺零九杠六六杠零，幺零九杠六六杠零， 中晚是蛋烫 重，秘密。然后最后一个是正挤完 刚正解完的 c s 号是幺幺零杠五四杠三，我们就你看一定要点击下一行，不然他就会把它给替换掉 是啥来着？幺幺零杠五四杠三，幺幺零杠五四杠三，就是阿斯文，就是这样就越练越熟练，大家一定要自己刻下多练，就是千万不要眼高手低。 就是你觉得可能啊，这个足足分的输入我会了，但可能你自己输入的时候会出现各种各样的问题， 好，现在你看这些组分我们都全部输入完毕了，因为你看无论是金标一，就是在这个流程中他出现的组分只有这四个，所以说我们就输入这四个就行了。 然后下一个的话就是选择悟性方，组分输入完了，下一个是不是就该悟性方法了？悟性方法的选择之前也也讲了是多么重要，然后这个时候的话，你看悟性方法，他已经给我们规定了是这个，所以说我们直接去选就行了，在方法这里点规定， 然后选择这个应该是这个 c h a o s h s e s e a。 对，然后这个悟性这一 part 就是这个界面已经输入完毕了，然后下一个我们到模 你这来，到模拟这来，他说了就是将三股物流混合吗？混合后的产品的温度、压力以及组分流率混合，混合肯定要用混合器啊，所以说我们就先点，就刚才教大家的，首先点击这个 把它给放，这模块是 b 一就 b 一吧，然后右键他就那个那个加号就变成了这个箭头，他就不会再一直一直的有这个模块了。然后下面点击这个物料，点击物料之后输入刚才因为是有三股嘛，所以我们就输入三股， 然后把这些就是 f e、 e d 弯， 然后这是这是第二步， 然后是第三步，就这个箭头可以给他拉下来，然后他就会在这个地方按个一点三， 然后将混合将那个三谷物粮。

啊，今天我们来讲一下，呃，如何利用 ask， natureys vis 来制作一张蒸汽表，蒸汽表在我们的生活工作当中，我们经常要查看的一张数据表格。好，首先我们添加我们的那个组成， 我们书，我们谁 好分析我们的那个水，就水蒸气，我们啊利用到，呃，可以利用两种啊，不同的那个流体属性包，我们可以看一下， 一个是 asmt， 还有一个是 mbs， 我们来看一下这两种有什么局限性，什么区别，我们可以点 点击这里啊，方法，那个助手点击他，我们来搜索一下， 我们来看一下啊， sm 一这个属性包，他的那个局限性，他只可以啊，分析啊，纯主份，也就是水， 他的局限性在于他的压力不能大于啊，一万五千帕，还有他两个温度在三十二度黄氏温度，还有小于啊，一千五百度这样的温度区间，我们再来看一下 nbs， 我们来看一下这张表 啊，这里面说到他也是啊，分析存组分已经选他比他那个 asm， 他的那个，呃，计算范围啊，大于他的那个 asm 啊，所以呢，现在我们采用的是 nbst 这个属性包。 好，我们选择 nbs。 信发，如果在我们的流程度，我们添加一个物量，添加一股物量， 我们起名为听，这里把头切省就可以了，不要输入，我们点击组成，我们把它 全部输入为水就可以了。 好，我们关注他，在里面，我们可以点击右键 选择我们的那个创建啊。物料分析，我们可以选择我们的属性表格， 也可以点击我们的那个这里啊，工具栏里面的那个属性表， 我们选择我们的啊，他分析的那个没没骨量啊，选择他， ok， 好，这样 我们要分析的是啊，温度在一定啊，等，那个就是他的那个饱和蒸汽的那个温度，不同的温度啊，他的那个不同的属性，所以呢，我们要求 这种变量衣可能是我们的温度模式，我们选择增量，就是说根据我们的那个温度的不同得出不同的那个属性好，选择一把增量， 这里面我们要求我们的气象，我们选择气象分量，我们选择文化，我们属于这个意思说说，我们要求在温度变化的时候，我们要求我们的那个气象， 不能啊，有那个常态的变化，也不能连霜，不能啊，产生泥液， 好，我们再来选择啊，比赛里面的第二个选项，我们要把添加我们的要得出的那个数据，比如说我们要得出我们的那个 质量密度，把它添加下来以后，我们要分析它的那个质量。三， 还要 质量好， 还有压力 好，点完之后我们就可以点击计算， 就算完成之后我们就可以查看我们的那个数据表，我们可以看到，但温度不同的温度啊，这个是气象分率，代表他是完全是气象啊，没有啊，没有， 又产生一夜了啊，这是我们刚才啊要求他分析的那个啊，质量密度，质量沙质量哈，还有他的压力， 好，这就是我们啊，利用九八 s 来制作一张我们的那个水蒸气的那个表格，属性表格的一个过程。

s pen sweet v 十四到四十顶级化学工艺流程模拟软件最新版测试配音版花桥绿地滨江 club 专业设计及培训 mango with you 微信在我八零四二五大家好，今天我们对 s pen v 十四 进行安装，顶级的化工、化学、石油等反应 软件是公益必备，米国 行业老大，模块安装大概要六十到八十个 g 的空间，时间三到四个小时，对他进行测试是一个非常复杂而缓慢的过程。 安装按照说明，目前最新版是十四二零二四年会推出十四点一甚至到十四点四，版本陆续会在各个季度， 如果有时间我会给大家一一进行测试。当然还有行业内比较著名的 pro to 啊，对葡萄树的测试，会在以后有时间给大家进行测试展示安装。 这是我之前做的视频，欢迎大家拍砖。专业无 uc 焚烧过滤设计找芒果一顶石裁员增效专业 sorry the walk 闭目 奔特力等系列软件培训，我们慢慢安装，慢慢等待，现在才到百分之七十，百分之百， ok， 然后我们再进行按照说明进行解密应用， ok， 慢慢等待， ok， 这是我安完全安装完毕带的所有的插件，这个也就是我们通常用的换声器软件， 管壳式换热等等，还有燃烧器的魔力还有等，其他的都有和膜拜。 这是之前做的一个版本的缝隙测试， 包括十 v 十一点，四 v 十一等等吧。 ok， 我们依次打开看根模块的运行状况， ok， 换热器还是和以前的油艾是非常接近，案例也是非常的多， 从他的管壳式换热啊，版画呀等等。这是我们转换一个 dwg 的文件以染红 他的属性啊，再打开另外一个，打开管壳式的一个黄牛射击啊等等的，非常 professional， 非常专业， ok， 还有非常好的说明查询啊等等等等。专业 v 十六 这些模块啊，还有一些的等等 等等。 s 盼，作为一个专家级、专业级的行业巨头，嗯，基本模块基本上就七八十万，非常强大，石油 化工、燃烧锯火炬等等。这么快？数据啊？部分也是有中文的。 欢迎大家拍砖，欢迎大家进行测试。终点站花桥到了，开右边门下车。请注意安全，请全体。

知道怎么去解决，你看就打开一个这个界面吗？之前也讲过了，在悟性这我们首先是设置他的单位，单位在这里我们就不设置了。然后组分的话，因为只有我们对水进行加热吗？所以说这个组分就是水。 然后方法的话，热力学方法，刚才也是，刚才题目中也给我们规定了选择的是 选择，选择的是 i a p w s 杠五，我们先找一下这个 i a， 对，就是这个，你看这个选完了，他并不缺参数，所以说他这个是蓝色的，如果他缺参数的话，上节课你看我们选的那些方法，有很多都是缺二元交互作用 参数的话，你只需要点开参数，点开它，然后让它自己去估算就行了，现在的话我们都是蓝色的，就不用管它了。然后下面就到模拟这里来， 对，是有点像塔前的预热器，但是就是比如说，嗯，可能你进料的时候就是一般我们做这个流程模拟的时候，你进料的温度他可能不是那么的高，那么你在反应的时候，或者是你你反应的时候，他需要的温度就是很高吗？ 这个时候你就可以加一个换热器，这换热器在就是都是可以用的，我可以给你们看一眼， 就是不仅 是塔前的预热器，就是在反应器之前可能也会需要用到换热器， 嗯，看这个吧，看这个有没有 watch， 就是你们看这是一个 就是比较完整，或者是说，嗯，比较大型的一个公段吗？他是丁二西、智取以及二经的，你看这些换热器，其实换热器的应用非常的广泛，你看这里是塔吗？塔之前，你看塔之前之后他都是有换热器的， 然后还有之前我说的，比如说， 比如说大家可以看这里， 你看这，你看，你看这个，嗯，这个红色的，这个红色的线都是进料，你看这个进料的话， 他进料的温度可能不是特别高，但是你看就是这些物料我们都要混合在一起吗？就 就是这些物料通过一个混合器，混合器刚开始我们是不是都讲过这个通过一个混合器，然后进入到这个反应器里面，然后再进入到反应器的时候，他是有温度的要求的， 所以说，嗯，所以说这些流股的温度就是在进入反应期之前的流股的温度都要设计好。 然后你看可能这一股流股他不知道是什么东西啊？现在我没有点开看，然后他现在的话可能他的温度不太够，然后我们就可以给他加一个，你看这个就是换热器，就是黑特给他加一个换热器， 然后再用泵输输送到这里，泵的话他就泵这泵上，上一次讲那个流体输送的时候也讲过，他是给液体加压，对不对？就是以后这些东西我们都会用到的，就是要一步一步来， 然后现在我们就继续来做这个。嗯，物信我们输入完了，现在我们到模拟这儿来，你看模拟这儿来换热器，它下面你看就这个是不是我们刚才讲的那四种 hitter、 hit x、 m、 hit x 和 h x blocks， 然后我们选择这个锅炉可以给它命名为 heater， 然后你看就是你点击这个物料流股的话，他在这个模块里面他是有两股的，一股你看一，我刚才说了有一股是进料，你看这个是进料流股，然后这个是出 出料流股，进料流股和出料流股是必须要连的，你看他们都是红色的，就是你们要记住在 aspect 里面凡是红色的箭头或者是在这边出现红色的东西，都是一定要去解决的，就是一定要连上的，现在我们就把它连上，一定要保证自己是连上的， 就随便命名吧，这时候我就不命名，就一二。 然后对，然后这个蓝色的话，你看他是蓝色的，说明他可连，可不连，然后蓝色的话我们我们也说了，蓝色他是代表清晰水吗？他是可选的，就是你可以连，也可以不连。 然后这个时候呢，我们就开始，嗯，我们就开始输入这个进料条件，就大家现在做那么 多简单的这些模块的模块的话，应该了解到就是我们，嗯，要想运行一个这么个小小的模块的话，首先这个进料是进料的参数，是一定要输入的， 然后根据大家这个可以截一下屏吗？对吧？然后就是根据他给的这些条件呢？然后我们输入这些剂量，你看二十五摄氏度，零点四五兆帕，零六五千千克每小时，说的就是这个进料的一些参数，现在我们就把这些参数给输入到 aspect 里面， 这个是二十五摄氏度，然后零点四五，大家一定要注意这个单位，这个单位的话是零点四五兆帕，但是现在你看是 bur， 所以说要把这个单位给改掉， 是零点四五兆帕，然后 然后他的他给的是质量流率，所以说我们改成质量千克每小时改成五千， 然后这个水的话，因为这个咱们这个那个系统里面只有一个，所以说我们可以改成质量分率水，他是一， 你看这就变蓝了，说明你已经输入完毕了。你看这边就是要输入的就有两个大模块，一个是流股，流股，你要输入的就是进料流股，然后另外一个就是模块，模块就是你在这里面选的那个模块的单元，你看模块现在里面只有这个黑特，所以说你要输入这个黑特，他的规定， 然后我们规定他的气象分，我们规定他的压力跟气象分率， 压力的话是以压，压力的话是零点四五兆帕，刚才说了 压力的话是零点四五兆帕，然后气象分率的话是一， 这时候我们应该全部都输入完毕了，然后这个向太由下向太的话，你看本来就是气页吗？就是这个气，我们你看这个， 嗯，这个就是用软水，然后弄成饱和蒸汽，所以说他这里面的有效香菜就是七叶，所以说这个有效香菜选的就是这个七叶。然后我们现在就可以重置，然后运行就是你单单的一个模块，他是非常简单的，但是你就是一定要学会，一定要 清楚它可以输入什么。 你看这个闪站的规范，你看你可以输入压力跟气象分率， 就这些就是这四个里面随便的输入两个，他就可以开始运行了。因为我们因为题目中给了我们压力和气象分泌，所以说我们选择的是两个。你看现在左下角，我们运行完之后结果是可供查询的，然后现在我们就去查一下结果，结果大家还回忆一下知不知道怎么看， 就是在模块这里，然后我们看这个结果， 他问的是什么呢？嗯，你看问的是所需锅炉的供热量，所需锅炉的供热量就是这个净复合吗？或者 是这个热负荷就是三点一五 g k l 每小时。当然这个单位你也是可以改的，改成你们所熟悉的千瓦呀，三千六百六十四千瓦，这个就是， 嗯，这个就是他的一个结果，嗯，这个大家可以看到这个净复合，净复合就是， 嗯不考虑损失的总复合，这个 hit， 这个热复合呢，就是现在讲一下他俩的区别啊，这个净复合呢，就是不考虑损失的总复合值，然后这个热复合呢，就是他实际的复合， 就是你考虑了热损失和其他损失的总复合，就是考虑了换热器的效率，之后的总复合就是换热器的效率。他不可能是百分之百吗？大家也知道，就是就像我们之前学的什么机器，他的效 效率也不可能是百分之百，当然这换燃气的效率也不一定是百分之百，所以说这个就是他们俩之间的一个区别。 然后这个我们就做完了，下面我们再来讲一道例题吧。例二的话，它就是一冷物流为四十摄氏度两坝，然后流量为五千千克每升的，每 呃五千千克每小时的甲醇在一台换热器中被加热，你看这个就是冷流股，就是冷流股被加热吗？就是这个 hitter 的话就是我再讲一下这个 hitter， 就是这个黑炭，它既可以用做加热器，你看它既可以用做加热器，也可以用做冷却器，就是如果这个，如果你想让一个。

我来看一下这个例题吧，啊，甲苯啊，甲苯加加青啊，脱完计划至本的一个工艺流程啊，看看，我们确定一个本的一个产品本的量数表，一给出了工艺的一个进料条件，二给了一个单元文化的操作参数 无限方法也给好，这个立体比较简单，下面这个立体比较难，下面这个立体的话，大家可以搁下先啊，去做一下啊，我们下节课讲，主要讲这个，这个的话我带着大家去做一下，试一下，这个应该比较简单。 好，我们这时候保存过后，我们重新输， 我们进入 aspen go 买新电， 当然是用我们这个通用模板啊，我们趁着它建的时候，我们来看一下这个流程啊，这是我们的一个 fit 啊，这是我们的一个环啊，循环 啊，这个的话他没有涉及到一个具体的循环，这是其中的一个公段，所以操作起来应该是比较简单的啊，涉及到甲本本啊，氢气， 甲板板，氢气，还有一个这个十二万，这个这个是耐劳还是什么啊？我们来看一下吧。还有甲烷啊，我们把这些组分给他，输进去，探七清八 啊，氢气它会自动识别这个甲苯，氢气，还有我们的一个苯，这都比较常见，所以它是比较好识别的，甲烷也是比较好识别啊，这个碳十二氢石可能不太好输 啊，他自己输了，这个东西是不是耐呀， 连本 啊，这个他既然能输进去啊，行，可以的，那我们就没了啊，这时候我们的方法选择是喷 roll pr 方程。 好，我们的参数啊，选择的是这个 啊，使用这个值，然后我们进入这个构建的一个模块， 这样的话主要带着大家这个题呢，就是来啊，就是去， 我们来先就是感受一下这些流程啊，这个是比较简单的，所以上节课那个还是稍微复杂点，因为这节课讲的共费比较难，所以的话我就没有再讲一个比较难的一个习题 啊，这样的话三个物流，一个他啊，我们下面是一个换热器， 换热器，这应该是一个老物流， 等物流，这是等物流的一个出口，这边是一个 啊，物流的一个出口啊，出口还要加一个加， 例如， 好，那我们这样 我们加热炉，加热炉加热之后我们进入一个反应器 reactor， 进行一个反应器，我们可以这里边选择水平翻转，给它翻转过来， 然后我们出口物流啊，再做一个，再做这样一个混合 啊和 gt 后的物流 啊，作为一个热物流加热我们的一个预料啊，预热我们的一个原料。 ok， 这样的话再进入一个加热器啊，再进入这样一个，应该是一个冷却器吧， 进入一个冷却器， 然后再去做一个闪蒸，闪蒸啊，气象应该是一个产 啊，气象，这是气象，应该是氢气，然后他啊底边，底边出来的应该是这个， 我们旋转一下图标，向啊向，向右旋转一下。 好，这边的话是我们的一个循环 利用，这边的话是我们作为一个产品的一个彩图， 哎，没有点上 产品的一个参数，这边的话我们就是直接连过来， ok， 这样的话整个流程打点完成啊，我们先输入进料，再输入我们的一个啊模块参数，再输入反应 啊，进料 fade 的话应该是其中之一，应该是啊，温度二十四摄氏度 啊，压力选择的是千帕，千帕是三九二三， ok， 然后我们的这个摩尔流量是 完全是甲苯一百二十五千 mar 啊，甲苯， 然后我们去做这个循环啊，其中一个循环 啊，温度是一百二十一摄氏度啊，压力也是三九二三千帕 啊，摩尔流量分别是本啊，本是本是一点五四， 甲烷，是啊，没有甲烷，甲苯是三七点五， 连本啊，连本是零点四五啊，主要这里面是循环的一个甲本。 好，下一部分是这个啊，第三个流股啊，我们选择的是一个，主要是一个气体的一个循环啊，温度是十九点五摄氏度啊，压力也是三九二三千帕 啊，摩尔流量啊，氢气是九二八， 甲烷啊，甲烷是一三七零，苯是十九点四， 然后这个甲本是二点四点，本没有，这应该是一个比较轻的一个气象的一个循环。 ok， 这时候我们这个也输入完成， 我们输入一个单元模块的一个情况， 好，下面我们输入换热器。

它这个结果现在已经出来了，我们看一下这个 logo， 结果 你看塔顶也是是夜箱，塔福也是夜箱，然后它的质量流量是 这，然后这个是它的质量流量跟 tiger mark 流量，然后它的理论踏板数跟流出率尽量比。 流出就是我题目中有一个让我们算的是流出物与进料笔嘛？流出物与进料笔，它这个应该是门儿笔，大家可以用三百七十五除以一下一三七三， 我给大家出一下吧， 等于三百七十五除以一三七三，你看是百分之零点二七三，对吧？跟他题目中，你看跟他题目中给的答案是一样的，零点二七三一就是这个流出物与切料比，他给的是摩尔比，就是接下来我们会讲 讲到那个严格塔，到严格塔的时候我们会先输入这个，呃，流出与进料笔， 只有流出物与进料笔的话，一般输入的都是摩尔笔，他比较好收敛，这是根据我的经验来说，如果输入摩尔笔的话，可能会比较好收敛。然后他的理论踏板书跟进料位置，我们来看一下， 理论踏板数是十八点九二， 十八点九二是没问题的，对吧？所需的理论踏板数还有他的这个进料位置 料位置是十三点四，看一下它的进料踏板数是十三点三九，大约是十三点四，是可以的，对吧？ 嗯， 然后这个是实际的踏板数跟那个，呃，这不，这个是那个踏板数是十八点九二，然后色轻掉，踏板位置是十三点三九，跟题目中都是一样的。 然后刚才那个流出物与进料笔，猫耳笔的话是零点二七三一也是没错的。然后第二个的话就是让我们绘制绘制这个理论 茶碗数与回流笔的关系曲线，这个怎么绘制呢？然后之前应该是教过大家上节课的题目里有出现这个问题，然后我们就找到这个模块吗？然后找到这个计算选项，然后他有一个生成回流笔与理论踏板 数的表格，然后我们点一下，然后运行一下， 然后运行之后我们就查看一下，结果他有一个回流笔的分布，你看不同的理论踏板书对应着不同的回流笔，然后我们贴点这个，然后用自定义， 哎，就好，你看这个就是 是理论踏板数和回流笔的一个关系，就是随着理论踏板数的增加，回流笔是减小的， 就是根据这个。嗯，流动踏板术和回流笔的关系呢？我们可以找寻找出最合适的流动踏板术跟最合适的这个回流笔， 那这道题我们就结束了这个四杠三，然后我们另存为一下， 一般我们都是保存为这个 b k p 文件，因为这个 b k p 文件它所占的内存比较小，如果你保存成那个 a p w 文件的话，它就会把所有东西 都给你保存出来，然后所占的内存就比较多。嗯， 保存到桌面先， 那这个的话我们就结束了，关掉，然后下面我们就来，然后给大， 因为这个我没有，就是我自己给大家就是案例讲解，就是我们这个姐姐他的设计已经结束了吗？现在就过渡到这个严格，他 严格塔设计，严格塔设计呢？ 其实大家可以看一下这道题，我们以这个题为例啊，这个这个例题四杠一呢，它是用简洁法计算， 它是以这个简洁法计算，然后现在我们不是要用严格的来计算吗？但是我们怎么判断我这个用简洁法设计的这个金刘塔跟严格的， 也就是跟这个严格塔设计它相差大不大呢？然后这个时候呢，我们就来做一个对比，然后直接用严格塔，那我们用 red frag 设计一个金流塔， 就是它的进料，嗯，它的进料， 嗯，韩本百分之四十，假本百分之六十， 这些都是质量分数， 你看处理量其实大约就跟上面的题一样，然后处理量是，嗯，五 五十，嗯，每小时，然后嗯，也是饱和液体，尽量 就是，嗯，从塔这一块开始，他就是一个一系列的东西，可能，嗯，我们每道题的例题很简单，但是他会告诉就是你从这个题中你要得出不同的结论，然后用于知道你以后的公 做对不对，然后尽量压力的话也是一百三十千 part。 但是呢，如果你要做这个严格精油的话，他会告诉一些，就是跟我们这个 嗯，简洁精流他不一样的地方，你看前面都是一样的，他会告诉你这个关于进料的信息，比如说进料他是有什么东西跟什么东西组成的，他的处理量是多少，然后他的进料压力，然后是多少，这些都会告诉你，对吧？这些东西该输入到哪里？你现在脑子里一定要有一个。
