fx2n-2ad程序写法

我们先学习第一个模块 f x 二 a 杠二 a、 d 的程序，它用到的指令是 r d 三 a， 这是一个读的指令， 把模拟量模块的电压、电流数据读入 plc， r d 三 a 是读 k 零指的是模块零， 模块零是，这一块就是我们的二 a d 模块，它是连接到皮尔西上的第一个模块， 所以这一个模块它是零号模块，第二个模块它是 扩展模块， 扩展模块它是不用分配模块号。 然后第三个模块它是模拟量模块，是 d a， 它分配到的模块号是一号。 扩展模块它是不用分配模块号，所以第三个模块是 d a。 模拟量模块它分配的模块号是一号。 那么第四个模块它又是模拟量模块，它的模块号是二号。 在三菱的 plc 里面，扩展模块它是不用再分配模块号。模拟量模块和其他的定位模块，它就会分配模块号。 所以最靠近皮尔西的第一个模块是零号，第二个模拟量模块就是一号，第三个就是二号。扩展模块不用分配模块号，那么扩展模块他有 输入扩展模块，也有输出扩展模块，这两种模块他都不需要分配模块号。所以我们程序里面的 k 零，他指的就是模块零。 k 二一指的是通道一， 通道一。 k 二二指的是通道二， 这里就是把通道一的数据读入 d 五零存储器，把通道二的数据读入 d 五二存储器。那么实物上的通道一就是下面的 v n 一、 i n 一和 com 一就是下面的三个端子，通道二指的是上面的三个端子。 现在我们输入的是电压信号，接在了 v n、 e， 这里就是电压信号，这根线是输入电压信号 公共端式。 com 一就是这个端子，这根线是负极红色的电压输出线，他接到的是 下发神器的 v、 i、 o 端子，黑色的线是接到 g、 n、 d 端子 信号发生器，他就会输出电压给模拟量模块，现在输出的电压是五伏，那么这里读取回来的数据是两千零二， 为什么五伏读取回来的数据是两千呢？

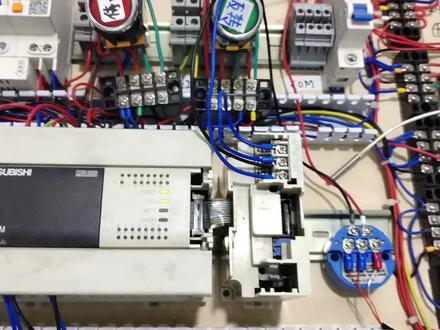

在写程序之前，我们先把硬件给连接起来，这个是三优 plc， 这一个就是 fx 二 n 杠二 ad 模拟量模块，它侧边标有型号 fx 二 n 杠二 ad。 下面的这个是温度变送器，他输出的是电流，这根线连接的是一个 pt 温度探头。我们首先看变送器的接线， 他这里有五个端子，这是正极，这是负极，正极的这个端子直接连到开关电源二十四伏的正极， 他的负极就是电流的输出。这根黑色的线接到这一个模拟量模块的，我们看到 i n 二就是通道二，它上面的三个端子是通道二，下面的三个端子是通道一。接线的时候我们要注意，这个黑色的线是变送器的负极，接过来接到这个 in 二 电流的端子里，因为这一个变速器他输出的是电流，然后用这根蓝色的线把 i n 二和 v n 二 这两个端子给短接起来。 v n 二它是电压输入端口， i n 二是电流输入端口。使用电流模式的时候，电压和电流的输入端子要用一根线短接。 com 二，它是 电压的公共端口和电流的公共端口，那么这个公共端口就是连回去开关电源二十四伏的负极。 电流的流向就是从开关电源出来之后进入是一个变速器的正极，经过他内部的变速电路，然后从负极出来 就接到这一个模拟量模块的 i n 二这个端子，然后再从这一个 com 二公共端口流回去开关电源的负极， 那么这里的接线就很简单，下面的三个端子是接这个 p t 温度探头，这个温度探头有三根线，有两根线的颜色是相同的，这两根线是直接联通的，我们把它 接在左边的这两个端子上，另外这根线是白色的线，这根线跟任意的两个蓝色的端子 测量会有一个电阻值，这个变送器这里有一个接线图，这两个端子下面画有一个电阻，那么你就把这个白色的线和任意一根红色的线 接在这两个段子上。如果你这里的接线不对，你把这根白色的线接到这边来，这里输出的电流他就不对。那么这一个模拟量模块跟 prs 连接是通过这一根线，这里有一个接头，你直接把这个模拟量的接头插在这里， 那么这一个模拟量模块它就直接跟 p、 l、 c 连接，就可以直接使用这个模拟量模块，它 就是零号模块。如果你在这边再加多一个模拟量模块，这边的就是一号模块，如果这里有第二个模块，你就把这个模块的线又插到这个零号模块的这个端口上，一个接一个，一个接一个。 好的，那么我们这里就完成了这里的接线，我们就去调试程序。

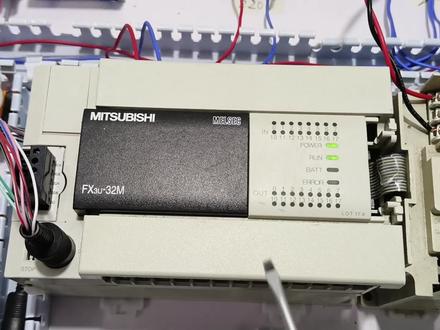

这台是三菱的 ps e、 f、 x 三 u， 他接了四个模块，第一个模块是模拟量模块 f x， 二 n 杠二 ad 模拟量输入模块。 第二个模块是八一 yr， 是输出扩展模块，他这里有八个 y 输出端口是继电器输出端口，这一块是端口的扩展模块，前面的是模拟量输入模块。 第三个模块是 c、 d、 a， 也是模拟量模块，它是输出型的模拟量模块，有四个通道。第四个模块是 f、 f、 s 二 n 杠四 a、 d 杠 t、 c、 a、 d 是表示输入模块， t， c 表示使用的温度探头是热电偶， 后面带着 t、 c 表示这一个模块，它可以直接使用温度探头，温度探头的型号是热电藕，这里接了一个热电藕的温度探头。 四通道的两个模拟样模块需要接入二十四伏的电源，下面红色线接入的是二十四伏正极，蓝色线接入二十四伏的 负极。四通道的模拟量模块需要另外供电。八端口的输出扩展模块他不需要另外通电。 两通道的模拟量输入模块也不需要供电，他会直接从 plc 上面取电。这两根不是电源线，他是模拟量模块的电压输入， 这根线连接过来的是这边的信号发生器，信号发生器输送电压过来给模拟量拨块。信号发生器我们主要是用来做调试使用。 我们下面的视频将会学习三个模拟量模块的编程，另外还有扩展模块的使用方法。我们先简单看一下四个模块的程序，这两条程序是 f、 x 二 n 杠二 a、 d 的读入程序，读入的数据现在是两千零二，输入的电压会是五伏，使用的指令是 r d 三 a， 就是这一块模块，它是 f x 二 n 杠二 a d， 这里输入的电压是五伏，现在读到的数据是两千零二。再看程序 第二部分，程序是下面这五条指令， to 式写入方式读取， 这里的是模拟量模块的 最后一块模块，现在我们的温度探头是接在第二个通道，我们看一下程序， 现在第二个通道里面的数据是二、四、三。接着往下看第三部分的程序是这一块 的是输出模块 f x 二 n 杠二 d a， 它是输出电压，我们设置的是让它输出电压， 我们看到这里有数值一千、两千，还有存储器抵六十， 这些数字代表的是输出的电压，我们后面会详细讲解。 那么它的模块就是这一块是 d a， 那么前面的 p、 l、 c， 它是如何区别这一个模块？ 这一个模拟量模块，最后一个模拟量模块是第几个模块呢？ p、 l、 c， 它是如何区别的？我们后面程序也会讲解。 然后还有最后一块是输出模块，它是一个扩展模块，对应的程序是 下面这两条。这个程序看上去跟我们平时的普通的线圈接通的程序并没有区别， 关键是这里为什么是 y 二十，这台 p、 l、 c， 它是三十二 n， 它的输出端口直到 y 十七，那么程序上为 为什么会有 y 二十呢？我们后面的视频会讲解。好，现在程序就是分别分成了四个部分，分别代表四个模块的程序。

这台的这台 plc 是 fx 一 n， 这个模块是 fx 二 n 杠二 ad 模拟量输入模块， 这一个模块通过这个扩展线连接到了这一个 plc 上，这一块是 fx 二 n 杠四 ad 杠 tc， 这一块也是属于模块，那么这一个模块就连到了前面的这个模块 前面这个模块在连接到这个 plc 主体上，那么这一个就是模块零，这个是模块一， plc 就会自动给他们编号模块零，模块一，我们不需要去给他编号这个四 ad 杠 tc， 这个 tc 是表示 是他用的是热电藕，热电藕的接线就只有两根线，一根红色，一根蓝色， 那么他下面有一个 l 加和 l 减，这可能看不清，我们知道这样接就行，红色接 l 加，蓝色接 l 减，那么这个 t c 温度探头也是，他是一个 k 型热电藕， 那么这个二 ad 的接线是通过这一个 变速器输送过来，那么这个变速器有五个接线端子，上面的这个加号直接连接到二十四伏开关电源的正极， 从这个二十四伏正极接到这个加号，这个端子减号，这个端子就是输出，那么就输出过来二 ad 模块的 i n e 这个端子就是这个端子，这是电流输入的端子，电流输入端子，那么就要跟旁边的这个电压输入端子短接，我们从这里接过来的这一根线， 就是这根接到了这一个 vin 一下面的这个端口，那么这两个端口直接并接，那么就等于是电流输入到这个端口下面，这个端口是看一，那么就连 连回去二十四伏电源的腹肌，那么电流就是从二十四伏出来， 经过这个变速器的正极，然后经过内部处理之后，从这个减这个端子输出， 再进入这个二 ad 模拟量模块的 in 一端口，然后再从这个 com 端口回去 二十四伏的负极，那么我们去编写一下程序，看这个 fxe npc 能不能支持这两个模块。我们看这个程序 n 八千分别接通三块程序， 第一块是阿迪三 a， 第二块是兔和芙蓉子令，那么这两块程序都是应用 用在这个二 ad 模块上。现在阿迪三 a 读取回来的数据是零，那么这个指令可能是不支持这个 fxen 的 plc， 所以他读取不到数据。 这里的 k 零是指模块零是对于这一个皮尔西来说，那么这一个模块就是模块零，所以这里用 k 零。 k 二一是通道一， 通道一读取回来的数据是零，他读取不到这一个模拟量模块的数据。 下面这一个程序快，那么也是读取这一个模块通道一里面的数据， 这里有数据返回来。这个阿迪三 a 的指令可能不支持 fxen 的 plc， 它可以用在 fx 二 mfx 三 u 的 plc 上，那么这一块程序 我们在今日头条的合集上有详细的讲解，那么那一个合集就是 plc 模拟量编程已应用在第二十三到第二十七个视频有详细的讲解，那么我们在这里就不去讲解这一个程序的详细内容。 下面的这一个程序是读取四 ad 通道一里面的数据，他这里有 数据返回来，那么这个 fxen 的 plc， 它是可以使用二 ad 的模块，也可以使用四 ad 这一个模块， 那么他只是不支持这个阿迪三 a 指令，其实这个四 ad 的模块他也不能使用阿迪三 a 这个指令 啊。第三 a 指令只是针对这个二 ad， 那么我们简单了解一下这个四 ad 的程序。 图是写 k， 一是模块一， k 零是 b f m 缓冲存出去零号，把十六进字数 h 零写入这一个 fm 零号模块，那么他这里的意思就是把这四个通道全部设置为使用 k 型热电藕， 它可以使用 k 型或者是 j 型热电藕，可以用这里的参数去设置。 那么第二条指令就是读取通道一的数据， k 九是通道一的当前值，他这里的读取回来的温度是摄氏度 第三十纯属的就是温度值，现在是二十九点六度。那么这里的程序我们在以后讲解模拟样模块的时候，他会去想 系的讲解他。我们这个视频主要是用来说明一下这个 fxenplc 他能否使用二 ad、 四 ad 这些模拟量模块， 那么其实 fx 二 m 的模拟量模块他都可以使用在这一个 fxem 的漂流系上， 也可以使用在 fx 三 u 的 plas 上，那么只是这个阿迪三 a 这个指令，它并不是所有的 plas 都支持。好的，感谢你的收看和支持。

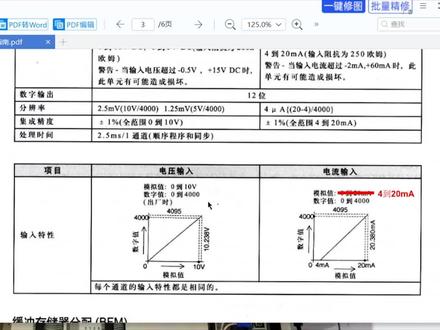

我们打开 f x 二 n 杠二 a d 的手册，首先看它的输入特性，我们输入的电压是零到十伏，转换的数字量是零到四千， 零伏电压的时候，对应的数字量它是零，那么当我们的电压十伏的时候，它对应的数字量就会是四千， 那么你的电压五伏就是在中间的位置，他对应的数字量就是四千的一半，那就是两千， 所以 plc 读取回来数据就是两千。输入电压是五伏， 那么它的计算式就是用五伏除以十伏，然后等于 这里的是未知数， x x 除以四千。 十伏的电压对应的数字量是四千，那么五伏对应的数字量是 x x， 算出来的值它就是两千， 那么你这里的电压如果不是五伏，就可以用这一个公式来 计算，这边的转换量是四到二十毫安，输入电流的时候他的转换数值也是零到四千。 那么关于 f x 二 n 杠二 a d 这块模拟量模块，它更详细的使用方法和案例。在我们前面的视频 三菱 plc 进阶一模拟量编程里面有二十七个视频，就已经有 f x 二 n 杠二 a d 非常详细的讲解。二 d 三 a 指 它支持的模块只有下面三种， f x 零 n 杠三 a f s 二 n 杠二 a d f x 二 n 杠二 d a 只有这三种模块可以使用 rd 三 a 指令和 wr 三 a。 wr 三 a 指令，它是输出指令， 它对应的模块是 f x 二 n 杠二 d a 输出的指令对应的是这个模块， d a 是数字量，转换成模拟量就是输出。二 d a 是读取模块，它对应的指令是 r d 三 a 可以使用的模块只有这三种， 其他模块是不能使用这两个指令。如果你的 plc 不支持这两条指令，还可以使用 from 和 two 指令来编写这三个模块的程序。

大家好，今天我给大家讲解三菱 poc 如何利用模拟量模块采集温度， 我们这次用到的模拟量输入模块是 fx 二 n 杠二二 ad。 我首先会给大家讲解如何接线，后面的话会给大家讲解如何编程及应用， 大家想听我后续讲解的话可以关注我，后面的话我也我就会给大家讲解怎么样运用。让我们看到的这个是什么？ 这个是温度变速器，温度变速器的话我在网上买的是四到二十毫安电流输入， 然后测温的话是零到一百度， 讲错了，不好意思，那个图片的话是我下的图片，这个的话是我买的这个的话是负五十到一百五十度。 然后我给大家看一下这个就是我买的那个 温度探头，温度探头的话他一共有三根，三根线，这个是 pt 一百，我们用外面测量的话，他的红线和蓝线的组织的话有一百欧左右， 这两个蓝切的话可以任意互换的， 这个的话我不知道大家看的清楚吗？嗯，这个的话就是我自己接的温度变速器， 然后这个是红线，这两根是蓝线，这两根的话可以任意互换的，大家可以看一下这这张图， 嗯，这一张图的话就这两个，这两个要接蓝线，这个接红线。 嗯，现在应该看得清楚了，因为我是用手机拍的，拍出来效果不是很好， 请大家多多谅解。我买的这个的话是电流型的那个压力变速器，大家可以看一下接这个 二来滴模拟量出入模块的话，我们接电流的话需要把 微加和哀加短接起来，这个二来的模块的 话一共一共有两两路输入， v v 一 i 一吗？ v 二 i 二吗？然后大家看一下 这这两个短接起来，然后接到我们压力变速器，温度变速器，温度变速器的负极， 然后这个正极的话接到我们开关电源，开关电源二十二十四伏的正极，然后 come， 嗯，交涉模拟量，所有模块的 ctrl 接二十四伏的负极，然后大家看一下这后面 三根线的话，就是接了个 pd 一百温度探头的， 我再给他就看一下我接的这个这个食物，这大家大家看到没有？这里的话我是用的唯一 i 二通道的话没用， 还有这下面两个用一只螺丝，然后领的这个的话就是一个 偏置，一个增量，如果如果这个数字不准的话，然后我们就需要调整调整这两个进行修正。 还有这个手册，手册的话大家有什么不明白的一定要看手册，当然这个手册可以在网上下，如果你需要这个手册的话，不想在网上下的话也可以联系我，我发给你。 大家看一下这个就是接线，上面这个是电压输入，接领导时候，然后下面这个是电流输入，接 四到二十毫安，电流输入的话我们需要把这个 v 一和 i 一短接起来，电压输入的话，我们如果 这里可以，大家可以看有噪声比较大的话，然后就可以避免一个铃铛 是七微法左右的电电容。大家再看一下这里，这里的话我们二 ad 的话他的模拟样子是零到十伏，然后袖子的话是零到四千，电流的话是四到二十毫安 是零到四千，那个四 ad 的话好像是零到两千， 大家到时候计算的时候一定要搞清，搞清楚这个数字是多少。还有一点， 嗯的话就是那个大家看这里这个的话是用的电压发声器，这个师傅的话是用的电流发声器，这里是零到十伏嘛，然后这里是四到二十毫安的电流发声器。如果我们 如果我们接 poc 的话，串联的话一定要串联把 把那个就电源电二十四伏的电源串联在里面，然后才有用。 不然的话如果你直接直接把那个两根线两根，比如说那个要温度变速器，温度变速器上面的两根线两根线这样接过来是是没有用的。 还有我说说一点，嗯，这个的话他的那个 c h 一 c h 二就是一通道，二通道的话，嗯，要么就用 电压输入，要么的话就能就用电流输入，如果你一个 用电流输入，然后另外一个用电压输入的话，这样是无效的。 那今天我给大家主要讲解的就是这个魔力量输入模块与 pt 一百压力变速器如何接线。嗯，好，谢谢大家。

啊他这个模拟量啊是如何来进行读取使用的啊？嗯我们学习这个 poc 呢，也学习了比较久了啊，其他的些指令啊，数字量啊，开关量，我们这些都已经学了啊，这节课呢我们来讲一下我们的模拟量， 模拟量呢，那我们就要使用到什么呢？就要使用到啊模拟量的一个采集的一个模块啊，嗯，在我们的这个主飘 c 上面呢啊是不包含这个模拟量采集的端口的啊，我们这上面呢只有啊数字量啊，他的采集啊， 只有数字量的输入与数字量的输出啊。然后呢我们这节课就要讲一下我们这个魔力量，同样的我们也会使用到魔力量啊，他这个模块他这个模块呢，我们这边啊给大家 家做演示的型号呢是这个 fx 啊，二 n 杠二 ad 啊，也就说他是两组啊，两组模拟量的输入啊，两组模拟量的输入。好，然后呢我们来给大家看一下我们这个实物啊看一下这个实物 呃这个呢就是我们的这个模块啊， fxia 杠 iad 啊，他是我们的这个摩的亮模块啊，这个摩的亮模块呢啊，我们来看一下这个型号啊 啊这是我们的这个 fxiang 啊，然后呢他的输入呢有两组啊 两组呢，他的这个速度呢可以是零到十伏啊，二十四伏的啊，零到十伏的这个电压也可以是四到二十毫安的啊，一个电流啊，这是他采集模拟量的这两种啊，这两种这个电信号啊电信号。 然后呢我们再来看一下他的这个连接啊，他这个连接啊非常简单啊，我先把这个盖子打开啊 啊他这个连接呢在我们的这个模块啊，这边呢会有一个接口啊，我先把电源关掉 卡住了啊。 呃，这就是我们的这个模块啊，这就我们的这个模块，这边呢有一根连接的这个排线的一个线栏接口啊，这个接口呢是跟我们这个 prc 啊，他的右边啊他的右边 啊，右边的这边呢是有一个插口的啊，这是我们的这个。嗯啊，对焦一下啊，这边是我们的指示吗？啊这是电源啊，运行啊这些电源指示。然后呢再在他的侧面 啊侧面这里也是有一个口啊，平时呢他这个口呢是用这个小盖啊盖住的啊， 那这个平时是用这个盖盖住。我们在第一讲的时候呢给大家认识这个啊， poc 的这个结构构造啊，这给大家说过这边是扩展的这个接口啊，把这盖打开啊， 然后呢将这个插口呢啊连接到这里面来就行了啊，把它对准的插入进去就可以了。 嗯我们这个模块不需要单独的接电源啊，不需要单独的接电源。他这里面呢啊就这六个端子啊就这六个端子他跟我们的 plc 是共用 啊，共用电源的同时他上面会也会有这个电源的指示灯啊，有电源的指示灯稍微低一点啊，然后他这边呢也是有这几个端口啊， 这里面呢啊是 vin 一啊，然后呢？ 这边呢？然后还有什么呢？还有这个幺幺幺。嗯一， 还有一个 com 啊，一个公共段啊 com 一，然后呢还有 vian 二啊，这是 vian 一啊， vi n 二啊，然后呢啊学个 n 二啊，然后科目二，这就是总共两组啊，然后我们来看一下他的这个操作手册啊，他对他的一个介绍啊， 嗯，但有一点啊，大家要记住啊，他这两个模拟量啊，他采集的时候呢，你如果说第一组通道啊为电压，那么第二组也只能是电压啊，第一组为电流，第二组呢，同样呢也只能是为电流，不能一组电压一组电流啊。 好，我们呢来看一下我们这个手册啊，呃，这个呢是我们在网上啊找的这一个的三菱的啊， fr 的那个使用操作手册啊，该手册呢包括我们的这个文字啊，图表啊，然后呢 让我们能正确的安装使用啊，我们这个 fx 二零杠二 aad 啊，这个特殊功能模块啊， 这呢是一个简介啊，就是说我们这款啊，模拟量呢，他这款输入啊，输入模块，然后呢他呢输入呢啊，有两个两种啊， 这种电器的输入，一个是电压子，一个是电流子啊，但是他的摩托电量输入值呢，就是说转化为数字量啊，我们将电流和电压转化为数字量呢，我们是一个十二位啊，这次十二位是一个精度，这个位数越大越大，他的精度越高啊，然后我们这是一个十二位的数字，是啊， 并且呢进一步呢转化为程序的控制啊，也就是我们的 prc 啊，我们这个连接呢，可以连接啊， fx 零 n 啊， f 二 nf 谁洗脸？包括我们现在使用的是 fx 三 u 啊，比较高级的一些，这个模块也是算是出来比较早的了啊，比较早了，然后我们的通过呢选择啊，输入是电压电流啊，然后呢我们是 通过接线的方式来进行完成啊，然后呢在我们这些设定值啊，然后我们的频道可以接受啊，零到十伏这个直流啊，零到五伏或者四啊，长安啊这些两种啊，然后呢我们来看一下它的外部及我们的这个尺寸啊， 这是我们的一个解剖图啊，这就我们刚才所看到的那个模块啊，延伸电脑啊，就是我们刚才说给大家插拔的那个东西啊，然后呢这是我们的极限端啊，这是我们的极限端 啊，这个位置呢啊，哎，房大了可能大家看不到了啊啊，在这个位置啊，这就是我们 三个的啊，这个接线的地方啊，总共是六个端子啊，上面一组这是为一组啊，这是为一组啊，然后呢每一组有三个端子啊，如果说是电压啊，那么呢就是 前面的啊，第一个啊， vrn 一啊，跟这个公共端啊进行连接，如果是电流呢，这两个需要短接啊，到下面呢我给大家讲一下啊，这是我们的这个接线的端子啊，中间这一个呢有一个电源指示灯啊，他 跟我们的这个 plc 呢，是共用电源啊，共用电源他不需要单独接一个电源。然后在下面呢有两个啊旋钮啊，不知道刚才大家有没有看啊，我给大家调一下 啊，就是在这是我们的极限端子啊，这是我们的店员，然后在这里面呢有两个旋钮啊，这是那种小螺丝刀旋钮的啊，这两个旋钮是干什么来用的呢？是我们来调这个啊，输入的这个参数值 啊，这个输入餐中的一个是调啊，偏移量啊，一个是调争议啊，一个是调偏移，一个是调争议上面的，一个啊是调偏移啊， ofset 下面这个条接 i n 这个条争一的啊，具体怎么用啊，到下面会给大家说 关于我们的连接呢啊，也就说我们的电压输入啊，电压输入呢啊，这边啊， vin 这个是一啊，一个是二啊，你这边呢接我们这个电压的正啊，公共端呢接这个负啊，如果是电流的话，那么就是这个 vin 啊， vin 这个一或者二啊，还有这个 n 二啊，或者 n 一，这两个呢是需要进行一个短接啊，二十四伏的正极接这边啊，负极呢，接到这个看不断啊，负极接看不断，这是我们这个接线啊。 嗯，这下面呢也给大家讲了啊，不能有一个屏的啊，输入没流量电压，另外一个呢输入电流值两个平的，不能啊，享用同样的偏移值和争议量，这个偏移值和争议量 就是啊，我们这输入电流和电压来进行使用的啊，具体的他怎么个对应我呢？现在给大家说一声，也就是说啊，我们上面所说的零到十伏啊，这个 dc 啊， 还有四到二十毫安， 像我们这两个啊都是什么呢？都是电压或者电流信号啊，传送过来，那么呢我们要把它转化，为什么呢？转化为数字量啊，数字值，那我们 poc 呢才能进行识别啊，那么对于我们这一款啊，这个 fxrirngad， 他呢所对应的呢就是什么呢？对应的数字就是零到四千啊， 这就零到四千。呃，对于我们可能大家学会西门子的也知道我们里面呢有什么呢，像我们以前的老啊，两百的，就是老两百的那种啊，他是六千四啊，对，这个三万二啊， 这就看摩天亮，摩天亮指的这个对应子啊，如果说是这个斯玛特啊，或者三百的啊，或者国土的话，那就是啊，这个如果是零啊，说是零到二十毫安啊，那就是零到二七六十八啊， 如果是四道长按呢，一般就是五五啊，三零啊，也可以说是五五啊，二十九点六 啊，对应二七六十八啊，点零啊，当然点零啊，这是一个对应关系啊， 包括零到时候也是的啊，这是细分子的三零的呢，我们这里面他每一款呢，有的对应的他这个不一样啊，他根据他的精度来的， 像有的只有八位数的精度呢，他对应的是零到二五，好像是二五五吧啊，然后有的会更高，然后我们这款十二位的呢，对应的就是零到啊，四千啊，零到四千，当然我们这对应的是四到二十毫安啊，四到十二和零到十伏啊， 这是我们的一个对应关系啊，然后我们那个争议啊，争议和这个偏移的这个调节呢，就来调节什么？来调节我们这个标准的电压值啊，他这个对我们这个 模拟量进行输入的时候啊，我们读取的这个值啊，是不是四千啊，或者跟他这个相等的距离，对不对啊？所以说他是应该进行一个调整的啊， 也就是说啊，当我们他这个模块呢啊，你刚开始拿来的时候，他出场校证呢，是零到十伏的，十伏呢啊，比如说十伏对应的就是事情啊，这个是校证过的 啊，包括你用拿来电流的话也是这样，但是啊，我们在使用的过程中啊，你如果是输入电流的时候，或者说是啊零到五伏啊，这个直流啊，这个电压，那么你需要重新调整偏移和争议啊， 什么意思呢？也就是说你要给他一个啊，标准的啊，一个标准的一个电流资，比如说你如 如果是斯大堂，你就要给个标准的二十毫安啊，给个标准的二十毫安，然后呢 在检测他输入啊，所有转换过来数值是不是四千啊？如果不是啊，如果不是你就要进行调整，调整怎么调整呢？就是我们刚才所说的啊，用这两个旋钮啊， 上面呢是偏移，下面是争议啊，靠这两个来进行调整啊，靠这两个来进行调整。 嗯，如果说是啊是零到或者五伏的话，那么就是说你最大输入的是五伏，那么就要调到给一个标准的啊五伏电压啊，标准的五伏电压给他，然后呢来调节这个装置啊，就是调节我们这两个调节偏移和争议啊，然后呢使他所 反应出来的数字对应是等于四千啊，然后呢零呢？这边呢对应的是零啊，这个一定要进行调整，如果不调整的话，你这个得到的数字呢是不对的啊，是不对的。 好，如果说我们调整应该如何调整呢？我给大家举一个例啊，举个例让大家呢知道一下啊， 嗯，把那个图调出来啊，好，这个呢是我们的这个啊，实物图啊，实物图，嗯，我们调整的就是靠这两个东西啊，靠这两个东西来进行调整。我来说怎么调整啊？我们给大家举个例子啊，啊，比如说是四到二十毫安啊， 一般的话我们这个处长他调校呢，是零到师傅啊，零到师傅，这个呢师傅对应武汉云天翼。温馨提示，请通， 完成本章课程的视频学习以后，务必使用我们的在线知识点题库对本章节的内容进行答题练习，以加强课程的学习效果。之前啊， 当然这个零就对于零了啊，一般是按这个调效好的啊一般是按这个调效好的啊，如果说你要使用的时候呢，我们比如说我们用电流啊，或者零到五伏的话，我们就重新进行调整，然后呢我们这边呢来给大家啊做个示范啊， 比如说，呃，我们把这个线呢全部拆掉啊，全部拆掉我们接上电流的这个发生器啊，也就是说你手里拿一个电流发声器啊，就是能稳定的啊，持续的输入 四大闪啊或者零大闪，可调的啊，可调的必须是稳定的啊，然后呢将我们的这个电流 跟他进行连接啊，你调的时候呢，你调第一组通道也可以，调第二组通道也可以啊，你调第一调其中的某一组，他另一组会跟他进行啊，先调整啊，不需要你两组分别来调调这个比如说啊，我们这边啊两根线 出来啊，这是我们一个信号发声器啊，这边呢接着正极啊，这边接上负极啊，公共单接负责电流啊，这两个段子还进行短接啊，还要进行短接好接上以后呢啊，我们通过这个程序啊， 就是我们监控的程序啊，把这个模拟量啊，当前采摘的数字，它会进行一个反馈啊，反馈值，这个反馈值是多少呢？就取决于你这个电流的输入啊，一般的话是在零到四千以内啊， 最多也不会超过四零九五啊，一般在这里一类啊。然后呢我们就可能首先啊对我们这个电流呢输入一个啊，二十毫安啊，标准的二十毫安稳定的电流， 那么我们看一下他的当前值是多少啊？这个当前值如果说是三千九啊或者三千七啊，那么我们调整呢， 就用我们的这个啊，用我们的这个争议啊争议呢，我们顺时针啊，顺时针旋转 是变大啊，就是让当前值变大，历史值呢是减小啊，如果说是三千七，三千九，那么就顺时针啊，将这个当前值呢，把它调整为四千啊，或者接近于啊四千啊，三七九九九啊，四零零零幺啊，最好的能调到四千也最好啊， 如果说是比我们大，那你就历史上啊，历史上，比如说四零五八，四零五五九啊，你就把它调到接近四千就行了啊，这是调我们的二十毫安啊，啊，我们这个二十毫安调完以后我们再给他的输入电流呢，给他一个啊 四毫安啊，或者说是四点一啊四点一。呃，为什么会这样说啊？我们首先来换算一下关系啊，我们这个四啊到二十毫安啊，对应的是零到四千啊， 比如说我们把它换成为四点一啊，四点二，那么四点一他所对应的数字应该是多少？应该是二十五啊， 嗯，到了大家可以去算一下啊，嗯，你从四到二十啊，中间呢到底是多少份？你把它，比如说你把它分成多少份，然后每一份呢？你再用 事先去处啊啊二十五啊，比如我们就用四点一啊，如果是四点零啊，我们就给标准的四行，那么我们对应的数值把它调到零就行了啊，我们用四点一呢，这样比较准，精确一点啊，可以说比较精确点，因为我下面还有一定的余量，我也知道我可能会不会调少了或调多了啊， 就是让我们把它调到接近于二十五啊，调成好以后，我们再给二十朝弯，然后再看啊，这个当前说的是不是线，如果哎有变动，然后再调， 调回来了，然后再给他四四点一，再看是不是二十五，这样的来回调个两到三次啊，就基本上我们能啊获得比较稳定的数字了啊，比如说我们给一个标准的这个四四点一毫安，或者说二十毫安或者四毫安啊，我们就能得到标准的啊，零到零啊，二十五 或者是四千啊，这个就比较准确了啊，在这种情况下，调校好了以后啊，我们呢再把我们这个啊，现场的一些电压呀，电流啊啊，或者这种模拟样的这种输入啊 拿过来啊，然后呢再连接到我们这个模块上，我们得出了这个数据啊，就比较稳定啊，这个就比较稳定了。好， 如果说是电压，同样的啊，我们电压呢，比如说啊，我们用零到五伏呢，那么就是零啊，对应的是零五伏，对应的是四千啊，然后呢你自己把它进行个换算，换算然后呢你每一份啊应该是多少，然后呢自己来进行调校，同样的方式进行调校啊， 通过这种调校啊，你才能准确的啊，使用我们这个模拟量，他读出的这个数字呢才比较准确啊，要不然这个 差是非常大的啊，这就是我们这个调校啊，然后呢我们调校的时候要注意一下啊，我们这些装置的这个电源的啊，电源的输入以电有的输入啊，所以说呢，你这个 有些呢，比如说你这个电流啊，如果说给他负电流，或者说比较小于他的电流，或者是超越他的电流啊，可能会对模块进行损坏啊，这个大家注意一下就行啊， 这是我们的一个输入特性啊，这个模拟亮字啊，对于我们这个四毫安到二十，或者说这个啊，零毫安啊啊，这个零到二十毫安 啊，实际上我们这个模拟量他说的是零到二十啊，实际上我们这个模块他支持的是这个四啊，四行到二十四行啊， 你如果是零的话，你要自己进行调校啊，但我们这边所支持的啊模块我们这个名牌上啊，名牌上这个规定支持的啊，就是这个， 这个大家应该是看的蛮清楚的啊，啊，是我们的的四到二十号码和零到十伏啊，一般是支持这个啊，你如果说想其他的都用的话，你这个选用模块的时候可以选用精度比较高的啊，而且支持多种的啊， 然后呢，嗯，这就是我们的这个模块的调校啊，在用之前的话我们一定要注意这一点啊。然后再一个就是我们这个缓存器的一个分配， 呃，我们这个缓神器呢，他是存储到哪呢？存储到我们的这个啊， bfm 啊，下面呢这个 缓冲器，缓冲器里面呢，比如说我们的一号频道啊，零号频道，一号频道，十七号频道啊，我们这个储存呢是这样的啊，我们零号啊， 紧零啊，这个频道是指呢将我们啊这个十七号啊，就是输入电流值啊附属的八位置啊，被储存呢 手指哪呢是储存到我们这个零号频道的啊，那输入值的电流值附属的啊，八位数值，因为我们是十二位吗读取的啊，就是他的附属的八位置。是存到什么呢？存到我们的这个啊零号啊，存到零号通道里面的啊，存到零号的第八位， 我们这一个呢是十六位啊，一个是十六位啊，我们的数字呢第八位是我们数流的啊，是 我们输入电流值的其中的八位置啊，然后我们另外的四位呢是存到哪呢？存到啊，锦衣的啊第四位啊 啊，穿到这四位 啊，这思维啊，也就是说我们这个数据啊采集的时候啊，他是分两个地方存储啊，分两个地方存储，他不是说存储到一个位置啊， 所以说呢，我们在这个读取这个数值的时候呢，还有我们在这个使用传送的时候呢，要注意一下这个数据啊，数据它的储存的这个状态啊，它是将这个十二位啊分成两部分，一部分存储到 啊，零号频道啊，请零号频道的第八位啊，一部分呢啊，乘坐到我们的啊， 一号啊，又是锦衣的这个频道里面的啊，第四位啊，这个呢一定要注意啊，所以说呢，我们这个电流子呢是被双重存储的啊，被双重存储的不是存在一个地方的，所以说我们最后再读取啊和传送这个数据的时候呢，要注意一点啊。 好，我们这节课就先讲到这里啊，我们下节课呢，我们再见啊， how？

哈喽，大家好，今天咱们一起来学习一下这个三零 plc 的程序读取和写入，这个就是咱们的三零 plc fx 系列，上面的接口是这样的，这是一条专用的这个数据线，插这个口上，然后这一头插到咱们电脑上， 然后呢这个大家熟悉的话，打开这个管理界面，计算机的管理界面，找到找到设备管理器，看到那个端口 com 口，记住这个端口号，这个 come 三是吧？ 然后记住这个之后呢，打开咱们这个编程软件 gx works two， 然后在这个在线里面这个 prc， 然后呢把这个端口呢选改成三，选择三，然后波特率啥的都都不变， 其他的设置都不用变， 然后建立连接了，然后确定， 然后这个读取呢，下面的都是这样，点击执行，点击执行之后呢，这个程序就算读 去到咱们计算机里面了，这个操作呢是因为有一台这个 plc 坏了，我找了另外一台这个好的 plc， 然后读取一下，一会咱们就会把这个程序写入那个新的 plc 里面，咱们操作试一下啊， 咱们打开看看这个程序里面这个什么样子，这是他主程序， 不用管他，点试就行，这个就是他的主程。大家如果这个这个三零咱们不经常用，如果有兴趣的话，可以给他翻译翻译，翻译成那个西门子的，咱们经常用的那个， 然后呢过一会咱们就 看一下写入和写入，好吧， 协助的方法呢？跟那个读取差不多，还是看那个端口，端口还是靠谱三，因为那个那个电脑借口没有换， 咱们还是点开这个软件，打开这个程序， 然后在在线里面选择 prc 写入，然后同样的 这个程序。这个编程软件啊已经很实用化了，有的是他不一写是写入还是读取，他直接是上传和下载 啊，一开始弄不明白，可能就容易弄错。好了，今天咱们这个简单的教程就结束了， 如果有机会的话，建议大家都试一下，上手会非常快的学习，感谢大家的收看。
