13款蒙迪欧豪华版中控屏幕教程

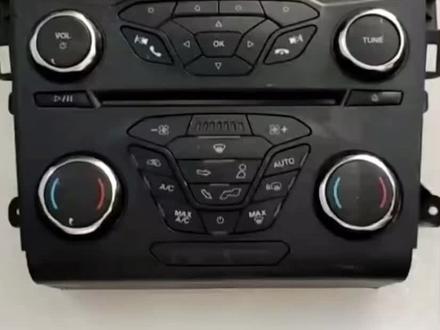

一三款蒙迪欧低配导航组装流程，这是我们原车的空调面板和空调按键啊，把后面的螺丝卸掉，黑色壳子摘掉啊， 然后把面板取出，这是原车的空调面板啊，明天空调板，然后把后面的这个空调总成这个都卸掉，这个胶皮套摘掉， 然后把这个空调旋钮移植到我们这个上面来，他这个上面有那个七号啊， 然后把我们原有的大屏机锁在这个导航面壳上，有四个角，四个小图片， 这个我是提前摘掉的，摘好的， 然后把我们的这个空调面面板， oh my god， 侧面上面会翘一点缝隙，是属于正常，下面主要是面板与面板贴合。

一三款蒙优装大屏竖屏导航啊。我们拆的话先把这个这个这拆开啊扣就行了，然后看一下啊， 看一下这外框，拆下来后边卡扣直扣就行了，然后我们再把这个啊撬开一点，撬开一点，然后再把这个拆下来，然后再把这外框拆下来 啊，这个外框又拆下来了，拆下来，然后螺丝我们也拆下来了，像这些螺丝看到了没，拆下来之后就 ok 了，到时候拔下来了，拆了，拔下来之后这个是后面的板子，不要管，然后我们再把这个拆下来就行了。 螺丝拧掉啊，这线都把它去掉啊，咱来转接线把它去掉，看一下，线都拆完了啊，只留这么多就行了，这个才是后装的，这些都不要了，转接线都不要了，这是拆 原车的啊，我们把这个面板拆下来，这去掉就几个螺丝啊，把去掉，把这个里面的电路板拿下来，空调面板螺丝拧掉，我们把这个板子拿下来了，拿下来之后 要按在这个后面，按在这个后面的话，我们先把这这个取下来啊，螺丝拧下来了，拧下来之后拧下来，就是这样，我们把这线拔掉啊，慢一点， 拔下来了都啊，把它放在一边，然后我们需要把这个面板放在这个上面，主板像这样的按上啊， 看到这个地方，然后再把我们带的这个外壳对齐，对齐哈，就这样子就可以了，然后把螺丝 拧上，就刚才拆下螺丝拧上就行了，螺丝都拧上就行了，螺丝拧上，下一步把主板把这个装上啊装上，注意点，小心这个排线一定要到位，线都弄好了啊，这个黑色的线它是触摸的， 这个是灯板灯亮的，这个是主视屏显示屏，这个这也是主机，就装好了啊， 我们就可以装了。接线开始，这个是解码盒，这是解码盒，这个是电线，电线直接插在跟这个线系在一起的啊，好，然后这个是接这个的啊， 这个是他俩接一块，剩下的就没有了。这两是空调线， 这个稍微有点不是特别紧，这个能卡住。好，我们大概装一下试一下，看看怎么样啊？好了，我们现在基本上调试好了啊，这空调我们就可以在这边设置，打开 看一下，效果还不错的。 这个是收银天线，插好之后插在这个位置，这个是他原来到的视频线啊，我们把这个插头插在这个位置，插在这个位置啊， 然后这个直接对插后边摄像头的线，我们接到这个倒车控制线上。啊，第三根啊，咖啡颜色以黑红 咖啡，咖啡颜色应该就是这根，应该就是这根。 why？ 那就这个啊，这俩接一块，一会我们接一起啊，然后他这个是导航的 gpi 天线，他这 gpi 天线我们可以想省事的话把这个头剪掉，然后用我们这个，用我们这个啊，用我这个把这接上接在一起就行了。刚才啊，我们把这个 gpi 天线接了一下，没有在另外跑， 然后把线这样装一下，看一下，然后还有原车 usb， 我们接一下啊，这个是原车原 cb 线，看一下这个头看到没，我们插上就行了，让他先包一下插，这个是四个口的啊，插在这个位置上， 插上之后原车 usb 接口就可以用了。好，现在我们装了也没问题了啊，空调都试过了，空调什么都管用。 这里有两个螺丝下边啊，看一下，刚拧上了，把这外放直接扣上就行了。装好了怎么拆了还怎么装啊？ ok， 装完啊。效果怎么样？分屏显示啊，看到了没？ 导航，这个导航上面屏幕这高配的方向盘控制 空调。

四十秒告诉你为什么需要更换原厂中控二代电阻屏，说白了就是大号收音机，只能连个蓝牙听个歌，几乎没有什么功能。来看一下更换三代后的效果。嗯，嘎嘎好用。支持苹果 coplay， 它的一个领口丝滑流畅，不卡顿。功能非常之多， 支持我们小米的快外，支持腾讯视频，抖音高德，一些常用软件都能互联。 还支持我们温度显示、风量档位和分区温度显示。当然也不能少了我们的百度 plus。 你就装吧，一装一个不吱声。还有的功能就不一一介绍了，嘎嘎推荐。

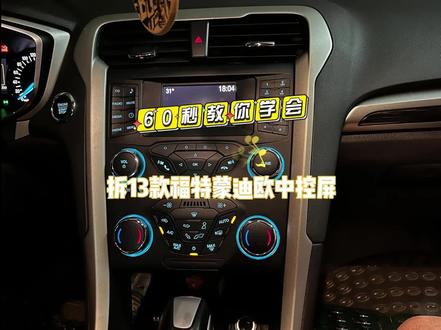

六十秒教你学会拆一三款福特蒙迪欧中控屏！先拆这个小饰板，可以用翘板翘一下，再翘这个饰板， 拿出来了，然后敲上面的镀个条，敲这里敲这里敲这里敲这里敲这里敲这里，拿出来了，镀个条后面有几个螺丝，拆掉这两颗螺丝， 这两个出风口螺丝可以不用拆，然后撬这里撬这里，取下面板， 我们可以看到这里有八颗螺丝。拿出祖传的螺丝刀，拆掉这四颗螺丝，叽叽叽就可以拿出来了。再拆掉上面这四颗螺丝， 小瓶就可以拿出来了。已经拆好了，都看到这里了，还不点个赞？

二零一三到二零一八年，福特蒙迪欧升级中控，今天升级的是一台老款蒙迪欧，它的原车功能非常的少，这个是它所搭配的线材，我们看一下 这个是拆装工具，大家自己看情况准备。首先我们用工具敲开它挡把的这一块小面板， 然后撬开它这一块银色短装枝条， 接着再敲开它这一块长的，这个是一个整体， 我们拧松他固定原车按键面板的螺丝，然后取下来， 它的背面有两个空调板插头，我们给它拔下来， 接着拧松他固定原车屏幕和原车主机的螺丝。啊，我们全部给他取消，我们取下原车主机，拔掉他背面所有的插头， 原车屏幕也是一样，他背面只有一个插头，我们给他拔下来。 现在我们将原车空调板插头插到我们配置的空调板上， 我们将他的原车屏幕插头与电源线对接，然后将原车电源插 插头与我们的电源线对接， 这个是原车收音插头，我们给它连接一下， 这个是原车 usb 插头，我们也要给它连接。现在是车机背面的接线方法，这个是四 g 天线，我们给它接上去。这个是 gps 天线，我们也给它接上去。 这个是 usb 线，这个也是四 g 天线， 它有两个 usb， 这个是带卡槽的 r c 天线，我们给它 插上去。这个是摄像头线， 我们将原车 usb 与其中一根 usb 线连接，然后插上收音天线， 这个是电源线上的通讯窗口线，这个是协议和线。然后将黑色插头插到车机装上去， 我们用螺丝固定屏幕，现在他的空调方向盘按键都是没有作用的，我们进入到工厂设置协议设置，然后找到对应的车型年份，点击确定更新。记住第一次是需要连， 我们可以用手机开个热点，我们现在将这个长装饰条装上去， 这块短的也是，然后装上挡把处的面板，装好后就是这个样子。我们现在测试一下空调，这个可以看到他现在是可以操控的， 然后打开音乐，测试一下方控，可以看到音量在变化，然后也可以切歌，因为这个视频是处理过的，所以我没有放出声音， 这个是雷达检测，你可以在车子上观看 在线或者本地视频。这个是地图导航，你也可以自己下软件，这是 dsp， 你可以根据自己的喜好调节汽车的声音、音质和音色。这个是最基础的蓝牙电话功能， 这是开门提醒，可以打开浏览器搜索信息。现在我们连接一下 carplay， 只需要将车技与手机蓝牙进行配对，然后它就会自动跳转， 你可以在这个上面打电话，听音乐，使用地图软件，如果你是安卓手机，你可以连接安卓 auto， 只需要用同样的方法连接蓝牙即可，操作非常的方便，功能非常的多。 这一期视频就到这里，如果有什么问题可以随时联系。

一三款蒙迪欧低配导航组装流程，这是我们原车的空调面板和空调按键啊，把后面的螺丝卸掉，黑色壳子摘掉啊， 然后把面板取出，这是原车的空调面板啊，变成空调板，然后把后面的这个空调总成这个都卸掉，这个胶皮套摘掉， 然后把这个空调旋钮移植到我们这个上面来。 固定好空调旋钮啊，这是我已经启动的方式， 然后把我们原有的大瓶底锁在这个导航面壳上面四个角， 这个我是提前摘掉的，摘好了 然后把我们的这个空调面面板 独自玩耍。 哦买噶， 侧面上面会翘一点缝隙，是属于正常，下面主要是面板。

蒙迪欧原车风格大屏安装原车空调主板必须保留，安装时注意排线不要压住 空调版贝壳对应孔位。装回 大屏的主机和屏需要拆开，注意排线插口。 显示屏先安装到面框上，最后排线延长固定大屏主机效果展示。
