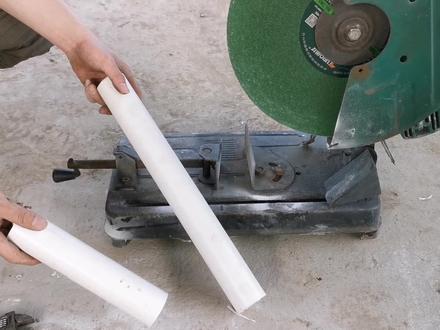

朋友们大家好，今天我们一起来看一下怎么做外形三通，把这个 ppc 管做成一个三通。首先我们下料，我们取三段差不多一样长的， 怎么做成外形三通呢？第二步我们取四十五度，把两个切成四十五度对接在一起，我们简单的调整一下这个切割机， 把它调成四十五度的，这个角磨机上很多都有这个角度啊，现在这个是四十五度的， 我们把它调整成四十五度开始下料，现在四十五度 我们切一下，这是其中一个，我们还需要再下一个料四十五度，同样的 我们的料暂时下完了，我们来看像这样子刚好对应一个九十度，我们把这个夹在上面就可以了，我们先把这里给他固定一下， 我们可以找胶布，首先把这边给他简单的粘一下，粘一下让他不会到处跑，这边也是一样的，我们先给他随便的粘一下，我们随便粘一下 就行了， 确保他不会到处跑，方便我们切割就可以了。 我们来看我们的料，下完之后就是这个样子，我们把这个三通这边卡在这里，我们进行画线， 外形三通像这样子，我们给他画线，这边也是一样的，之后我们开始向 料把这一部分给他切掉， 我们来看这边我们就做好了，这个孔和这个孔是等径的啊，朋友们，我们按照这样子四十五度切出来，本身是九十度，我们把这边从四十五度切开，他和这个孔他们两个是几乎一样等径长度的。朋友们， 这个是外形三通 pv 吸管做成的，我们拿胶水把它粘在一起就可以了，非常的方便实用，感谢大家的收看。

大家好，我是万老师，下面给大家带来是本镜同平面任意角度外形三通的展开，左侧为创建的钣金模型，右侧为展开图， 这个是剑魔的尺寸，如果大家想要剑魔可以根据尺寸去绘制，这里是他的展开理论知识，大家想学理论知识的可以截图之后下去慢慢观看， 说一下它的方法。湿地建膜得到外观切除焊缝，用板筋转换 就可以了。这里呢，他现在是只有一个实体的，所以我们先要把它分成三个部分，分别是主管只管一，只管二，先把它分割出来，然后呢再去切除焊缝， 转换到板筋就好了。选择前视基准平面进行草图绘制，在绘制的时候使用转换实体，引用，把边锋的线提取出来， 点击打勾，退出草图。下一步使用分割 剪裁工具，就是刚刚创建的草图，点击切除零件，点击剪刀保存三个对象，点击打勾，观察一下，实体已经变成三个了。 下一步切除焊缝，选择上面的平面，点击拉伸切除， 绘制一条直线，搭过就好。退出。首先激活薄皮特征， 方向，两侧对称，焊缝给到二，要切掉的实体为主管方向二，取消激活方向一，选完全贯穿，点击打钩。第一个部分焊缝切除完毕， 使用板筋插入折弯，选择直边，点击打勾展平看一下他就创建完毕了，剩下的操作是一样的， 再次操作支管一，选平面，拉伸切除， 绘制一条线，搭过即可， 实体为支管一，激活宝币特征，焊缝给到二， 方向二，取消激活方向一，完全贯穿，点击打勾，插入折弯，选择直边，点击打勾。 相同的方法我们去处理一下直管二好 选面拉伸切除直线， 退出实体为支管二宝币特征激活， 再次插入折弯， 这款二的部分也创建完毕了，观看一下， 将草兔隐藏，如果需要观看，可以在平板行驶当中找到对应的管材去展开即可。 你学会了吗？点赞加关注，在主页有更多的精彩教学，如果大家想学其他方法的，可以在评论区告诉我。

圆管外形三通还能这样干，方法简单，而且还很实用，又长见识了。 圆管是四点八厘米的，准备一张纸，长度是圆管，一周 将纸对折两次， 画上中线 两边，量出圆管的三分之一，就是圆管直径，除以三的长度， 对其中线两边，量出圆管半径， 画个圆弧， 圆弧边对角连线， 再沿线剪下来 毛边打磨一下， 再把他们焊接一下， 焊接起来就是这样死的。这个方法是不是又简单又快捷呢？

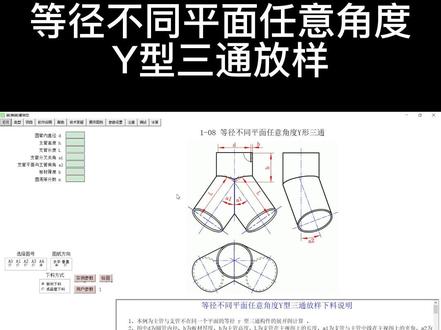

此构建为等径不同平面任意角度、外形三通放样。只需要根据构建说明圆管内直径、主管高度、支管长度、支管分叉夹角、 支管平面与主管倾角、板材厚度、圆周等分数，然后点击绘图就可以得到展开图，展开图是可以直接打印的。另外如果需要数控下料的话，还可以一键得到 cad 图形。
