电机6个线头首尾怎么判断

如何利用万用表和一节干电池来检测三相电机的三相绕组的首尾两端？有时候电动机的六根线没有标识，分不清的情况下一定要检测好再接线， 否则可能会把电动机烧坏。首先把三项绕组分辨出来，先把万用表打到蜂鸣档，然后直接测压，只要有蜂鸣声，证明这两根线就是一组。首先找到一组，先定为右向， 用一和六二标学先随意标上，等会再测量。接下来再找一组，标为 b 项，剩下的一组自然就是 w 项了， 当然最好还是测一下再来找首尾两端。将红表笔和 ue 连在一起，将万用表打到直流电压档，因为电池是一点五伏，也可以选用九伏的电池，只要是安全电压三十六伏以下都可。 黑表笔接在幼儿上，他是负极，再拿另一组的一根线贴到电池的正极上面，用另一根线打一下电池的负极，注意看外用表的读数，有没有符号， 以及是否第一时间出现负号，这里读数和负号是同时出现，证明大的。这根线就是负极，和黑表笔是一组，标为 b 二，另一根线就是正极，标为 b 一。再用同样的方法来测量最后一项线搭上整极， 再打开万用表，读数，先出现数字，再出现符号，没有第一时间出符号，那这根线就是整极，是首端 c w w 一，另一根线就是 w 二，这样就都标完了。最后来检测一下是否正确打到分明的红标笔搭载由一上看是否 是在上面，在上面再来看第一，主要是看一也在上面，最后看 w、 e 都在上面，证明标注的没有问题，首尾两端已经分清楚了。

对于一台电机出来的六根引线混乱的情况，没有标志任何的序号，你还能正常的把它切成心形或者三角形吗？我的办法是 利用一个数字万能表，再配合一颗小电池，就能够轻松的把它们区分好。 那对于一些师傅，他表示说不需要用到这个电池，只需转动一个电机的转子就能够区分好，那你就去把电机拆下来转吧。 你，你说你错了，那我就觉得不太认可你的方法了，我还是坚持我的方法分享给大家看一下，记得关注、点赞、评论、收藏。这个电机出来的六根引线，我跟大家一样的，现在根本就不知道他哪个是 uvw 的一二，那不明白。首先要先找到电机 uvw 箱的一项组要组，他总共有三项，而且把这个万能表打到 这个蜂鸣档，这是欧姆档的这个蜂鸣档，这个蜂鸣档啊，那分别找出他们三项出来，这个是一组啊，做上标记， 来个锥子试一下， 那另外两根也是同肯定是同一项的， 他现在已经 区分的电机三厢几项组的要组，那现在就是要利用这个电池配合这个万能表去找到他们的头尾了，那现在要把这个万能表打到这个两伏档，直流电压的两伏档， 然后再找任意找一箱，确定他是邮箱，做上标记，这个确定为 ue 吧， 那这个就是 u 二了。做好标记后，把红色表笔放在 u 一，黑色表笔放在 u 二，红色表笔藏在 u 一上，黑色的表笔在 u 二， 剩下的两箱四根线也分别给他贴上贴纸，等一下，方便测试的时候标注信号，那现在已经确定了 u 箱的红色表笔跟黑色表笔分别是 u 一跟 u 二，那现在就用这个电池去确定 v 箱跟 u 箱。他们的同名端的方向是一样的， 那边是正极，这后面是负极，如果方向一样的情况下，这个表他是会显示一个负号的字符，就是这个电池触碰这个线头的瞬间会显示一个符号的字符， 触碰的瞬间没有，没有显示，他变成了放开的时候才显示一个字符，看到没有，触碰的瞬间没有字符， 放开的时候有个符号的字符，那证明方向反了，那我们把它反过来试一下。如果他们的同门端方向是一样的 情况下，他会显示一个符号。触控的瞬间显示符号，再看一下， 显示了符号。触碰的瞬间显示了符号，触碰的瞬间显示了符号，那证明这个是 v 二， 这边是 v e， 现在就剩下 w 箱了。方法是一样的，只要他们的同名端方向是一致的，触碰电池的瞬间就会显示一个符号， 又是反的，触碰的瞬间没有，没有显示符号，那放开的瞬间才显示了一个符号，明显的反的，要把它调过来。触碰的瞬间显示了符号， 再触碰一次，触碰的瞬间显示了符号，那证明这个是 w 二，这根就是 w 一了。好了，那我就照着这个分好的头尾去把它接好，试一下机， 那这个线已经按照他们的像序摆布好了，那用万能表再确定一下，这是邮箱， 这是微香， w 香，那把它切成心形试一下。 在这里给他输入三相电源， 电机工作完全正常，电流零点四七，安。好了，这次就拍这么多，看完视频觉得有用记得关注、点赞、评论一下。

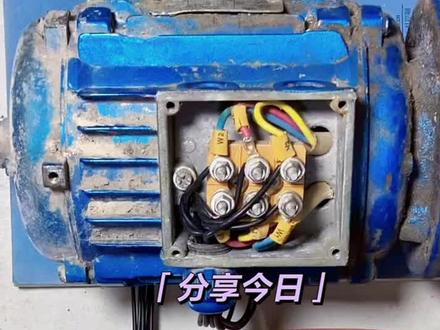

我们的三相电机啊，他有三个老组，六个出线头，当我们的电机线圈经过维修以后， 或者是因为其他的原因，造成我们的电机绕组啊，六个线头分不清哪一个是手端，哪一个是尾端呢？这个时候呢，我们又不能贸然的随便接线，你不管他是心接也好还是脚接也好， 如果不分清楚绕组的首尾端，错误的接线将会烧毁电机。那么作为我们机电呢维修人员呢，对于区分电动机绕组的首尾端的方法还是要掌握一些的， 当然我们区分判定的方法呢，也是有好几种最常用的呢，比方说有慎词法，直流法，交流法三种。今天呢，我们就先跟朋友们来分享一下，如何 用肾吃法来区分电动机绕组的首尾端，喜欢的朋友呢，可以先加个关注，长按点赞鼓励一下我们呢。先看一下图， 比方说这个就是电动机奥组的首尾端，他呢有三个绕轴，那么这个是手端，这个是尾端， 这个手端这个尾端，这个手端这个尾端分别呢？我们用 u 一 u 二 v 一 v 二， w 一 w 二这样的标记呢，会跟他标记出来，有了手尾端的标记以后，那么我们才能够来进行下一步呢，去进行心形连接跟角形连接，你比方说心形连接是把它的尾端连在一起，手端的去接电源， 那么三角形连接呢，他是每一个二组的首尾相接，然后呢在三个连接的地方呢去接电 元，比方说这个是 ue ur， 那么 ur 的尾端呢？跟手段连在一起， vr 的尾端呢，跟 w e 的手段连在一起，所以说他们看起来像个三角形，这是三角形接法， 当我们分不清首尾段了以后，所以说我们不能冒暗的接线，接线的话必然就会接错，那么最终呢会导致我们的电动机呢会被烧毁，那么既然我们的那个六个绕组的线头被打乱了以后，那么这些标记我们都看不清了， 这个时候呢，我们第一步首先我们要两两去测量，用电阻挡两个两个的去测量，先把我们三箱绕组，拿两个头是一箱绕组，我们先把它呢先区分出来， 我们把我们的万用表啊先把它打到我们的电阻打欧姆打，然后红黑表比的我们先短接一下，看一下表针啊是好的。 然后呢我们去测量这六根线，两两之间呢是一个绕嘴，我们先把它区分出来来，我们来测量一下，看一下表针 啊，这两个呢是一组，那么我们把它放到一边， 剩余的我们来测量一下，看下万元表 啊，这两个呢又是一组，好，我们把这两个呢也分在一边，那么剩下的两个呢肯定也是一组， 没错，剩下的两个呢也是也是一个绕组，那么三个绕组区分出来以后呢， 我们先跟他做上相应的标记， u 一 u 二 w 一 w 二，这样子呢，我们跟他做上相应的标记，以免弄混了，比方说这个是 u 一， 那我们先跟他假定这个是他的手段，我们先跟他套进去， 那么这个呢我们先跟他假设他是一二，这是他的尾端。 好邮箱接好了，我们再来接微箱，这个是微微一 有药， 剩下的两个我们接 w 箱，这个是 w， 这个是达标，这目前呢我们做的标记呢，他只是一个假设的标记，那么我们下一步呢来想办法呢，来进行验证他究竟我们这个假设对不对？ 首先呢我们把他们的头 u 一 v 一 w 跟他们拧在一起， v 一 u 一 巴布黎，我们先把这假设的三个手段呢跟他拧在一起， 然后呢把把我们指针式万用表呢打到毫安档，表笔呢也插在毫安的档的档位， 红色的表笔呢，我们先给他接上一端，然后把尾端呢我们也跟他同样绕在一起来，接到我们的黑色表笔上。 好切好了以后呢，我们再来 观察指针，我们用手呢匀速的转动我们的电动机轴，观察我们的指针是否摆动，如果说我们的指针有摆动呢，证明我们的那个假设手尾端呢，其中有一项呢是错误的， 如果说我们的指针不摆动，那么证明我们的收尾端呢标记呢是正确的。现在我们观察我们的指针呢他有摆动，大家看一下 啊，这个摆动呢虽然说不明显，因为电机的功率呢比较小， 电机的功率大呢，他摆动的就相当明显，他有摆动的证明我们的那有一些老鼠呢是错的。那么我们呢 就把其中的一箱烙出来，我们先试着交换一下，看看幽香不动， 这边的右向呢也仍然不动，我们呢先动 v 箱首尾端跟他动一下，交换一下， v 一呢拿到这边来， v 二呢拿到这边来， 然后呢也是一样 把它并在一起来，接上我们的那个万用表的表笔，重新再进行试验一下。 如果说接上去以后，我们的那个表针仍按是摆动的话，那么我们就再挑，那么我们就再交换下一箱 w， 直到最后呢，我们是交换在一起以后呢，直到最后我们转动我们的那个电机轴呢，然后我们的表层呢不动， 这证明我们的那个首尾端呢就是正确的，那么你把这个当成手段也可以，把这个当成手段同样也可以，那这个方法那究竟是什么原理呢？我们也在这里呢跟大家说一下。 这是由于我们经常使用过的电动机啊，他的电子和转子铁芯中啊会有少量的渗磁， 当我们转动的时候呢，就相当于在做切割磁场运动，那么将会在三相电子熬煮中啊产生微弱的感应电，由于我们的三相绕组的它的结构是对称的，空间上呢也是相差一百二十度的垫角度，而且他的主抗 也是相等的，类似于我们的发电机，所以在接线正确的情况下，绕组的电流的使量和他是为零的， 倘若是你接错了以后，任何一箱接反了以后，那么就会使三箱的电流啊，他不平衡，不对称， 留过我们指针的那个表针呢，他就会有偏差，就会有偏转，这就是他的一个测量的一个原理。好了，今天的视频呢，我们就先分享到这，我是大军，我们下期见。

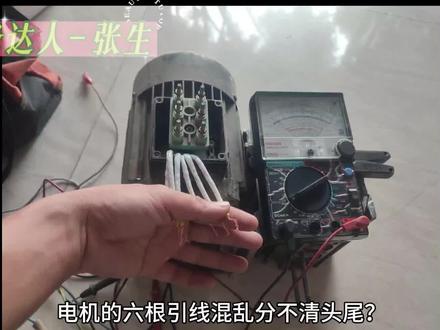

电机的六根引线混乱，分不清头尾，如果可以转动转子的话，用个万用表就可以搞定的。在日常维修维护机电设备的过程，总会遇到电机出来的六根线出现混乱，又 没有标志任何的 uv w 线的一二，就是分不清楚电机六根线的头跟尾，那出现这种情况呢？只要他电机的转子能够用手转动，就不用去轻易的拆开电机。 其实区分的方法非常简单，只需一个万用表，再配合转动一下电极的转子就能够搞定。那现在就带上大家一起看一下具体的区分方法，记得关注点赞评论。 这台电机的六根引线就是没有任何的标志序号，出现了混乱，分不清楚他的头尾，那第一步就是要把他三项的要组给他区分出来， 用万用表的这个 om 档测量出来， 这两根是一组，那给他做上标准， 这是一组，再找到第二组 做上标志，那这个肯定是第三组了， 现在就是相当于区分出了他三项线圈，要组一组，两组，三组，到现在把他们的其中一根都分别的接在一起， 现在是不知道头尾就随便接，现在是变成了两个接头，他再把这个万用表打到这个直流的零点一几伏吧， 然后再把表笔短接在这个接头上，现在已经把这个万用表的表笔短接在两个接头上了，他现在可以转动一下电机的转子，如果他的头尾是正确的情况下，万用表的指针他是不会摆动的，我现在试一下， 那很明显可以看到这个指针在抖动摆动，那说明他的头尾肯定是混乱的，那现在就尝试的对调一下他们其中 的两根线， 这个是三的，把这个三对过来， 转动转子，现在还是出现抖动， 那说明还是错误的。再对调， 把 e 的跟这边 e 的对过来， 现在转动电机的转子，那可以看到这个万用表的指针已经不抖动了， 那说明现在头尾已经区分正确了。那我现在就用新接的方式给他通电，试一下这个电机是否正常。这个做新接点这个给他输入三相电源， 现在这个三箱的电源夹子已经夹上去了，给他充电试一下， 这就完全正常， 这个电机这个电流是在零点四七安，非常正常。好了，这个用这个指针万用表区分电机头尾的方法。就分享这么多，看完记得关注、点赞、评论。

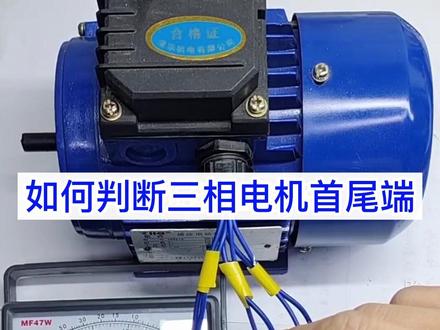

三相电机，他有三个绕组，六个头，如何从这六个头里面找出来他的手端和尾端，那 我们都知道首尾端如果接错的话，电机一充电就会烧坏，我们今天分享一个快速的方法，只需要两个步骤，轻松的找出首尾端。首先第一步我们需要从这六根线里面找出来三个绕组， 找绕组的方法非常简单，我们用这个万用表测量电阻就可以了，我们来看一下，现在是电阻挡，指针有摆动，我们进行测量，指针有摆动，证明它是同一个绕组，我们来看这个指针是有摆动的， 证明这两根线是同一个绕组。我们再来确认一下，这是一个绕组，那么剩下的这四 四根线还有三个绕组，我们测量的方法都是一样的，有摆动证明是同一个绕组， 那么剩下的这两根就是同一个绕组。这三个绕组我们已经找出来了。怎么样来区分首尾端？我们需要每个绕组里面各出一根线，他有很多排列组合，我们现在这样子分成了两组， 这种状态下首尾端是正确的，这两个管里面一个是手端，一个是尾端，我们首先给大家也是正确的操作 这个手尾端，如果从绕组里面各取一根线，再找对的情况给大家演示一下，现在这个手尾端我们通过这两个管引出来是没问题的，一个手端一个尾端，这个指针万用表注意观察，他是有摆动的，这个现在对应一个电阻值， 我们拨动这个转轴，让这个转轴旋转的时候，可以看到这个指针他是纹丝不动的，指针不动证明我们的手段和尾端找的是正确的。如果说刚才从三个绕组里面抽取一根线，像这样子抽错的情况下，我们把这两根对掉一下， 假设我们抽错了，会出现什么样的情况？给大家来演示一下。 现在这种情况是抽错的情况，我们把它缠在这个表笔上面，同样的缠在表笔上面， 这个缠在这个表笔上面，我们来看他也是有电阻值的，缠上去了之后，我们同样拨动这个转轴，看他会不会转。这个指针是有摆动的，有摆动证明我们的手端和尾端我们需要重新的组合， 一直到我们转动的时候，这个指针不摆动，纹丝未动，才证明是正确的。 只需要两个步骤就能快速区分手端和尾端，这个是最快速的一个方法了，简单实用，我们一起交流学习吧。

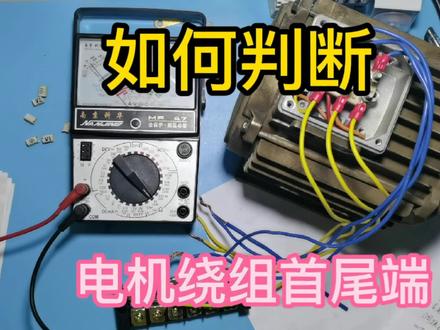

朋友们好，我是大军，前面的视频呢，我们分享了关于如何区分电机绕组的首尾端的方法， 那有朋友说呢，对于某些电机啊，他是固定在设备上的，我们的电机的转轴是不方便旋转的，所以呢，测量起来呢，就显得不是很方便。那么今天呢，我们将继续分享另外的一个方法，叫做直流法， 当我们电机的绕组的出线端，因为某些原因呢，导致我们的接线柱的标签遗失了，或者说是看不清了， 而我们呢又无法知道绕组的头和尾，这个时候呢，我们就需要采取一些方法来准确的区分出绕组的头和尾，好方便我们下一步的接线。首先呢，我们依然是 区分出啊，六个线头中啊，哪两个线头是一向绕组，那么分出三个绕组出来，用我们万用表的电阻档 测量出来，有组织的一对，那么他就是一向老组，把我们的万用表呢打到电阻档，那么黑色的表笔呢，插在公共端 com 档，红色的表笔呢插在我们的电阻档。 好，我们再来呢对这六个线头呢进行测量区分，区分出呢哪两个线头是一向绕组 好，我们来依次呢进行测量，看表针 好，这个蓝色的跟他有组织好，蓝色的跟黄色，我们把它分开了，再剩下四个，我们再来测量 好，这两个是主食，那么剩下的两个呢，他也是 好区分出来以后，我们先假设呢，对这三个绕组啊进行头尾编号，比方说我们这个是 u 一 u 二 v 一 v 二 w 一 w 二，接着呢，我们找一节那个九伏的电池啊，找一节九伏的电池， 对于我们邮箱一头呢是接电池的正极，那么这个电池呢是正极，那么这边呢是负极，那么然后呢用邮箱的 另一端呢等一下我们去碰那么电池的负极啊，同时呢我们再将 w 箱啊就是这个 w 箱，然后接在我们那个万用表的黑色的表笔上， 另一端呢接着往我们万用表的红色的标笔上这两个线头 w 线的，然后把我们的那个插孔呢插入对应的插孔内，然后把档位打到我们的那个维安档或者是毫安档，最小的都可以啊， 这个是五十微安，这个呢是零点五毫安啊，这是他的那个毫安电流档位，我们来试一下，然后呢我们就可以将我们 u 三 线头的一端呢接到正极上，然后呢用另一个线头的另一端呢去触碰我们电池的负极，同时呢我们观察指针的偏转方向，若万用表的指针呢相大于零的一边呢进行摆动，那么 我们与电池正极相连的邮箱线头呢，与我们外表的黑表笔所连接的这个线头呢，他们是同为呢手段啊，你或者说呢他也是尾端也行，总之呢他们是同名端， 然后另设的表笔呢，那就是和他的负极呢是同名端，是这样区分，那我们来碰一下，我们观察一下表针的摆动 好，表针呢是向大于零的一边进行偏转，那么这根黄色的是 正极，黄色的线呢与我们这个黑表笔所连接的呢同为手段啊，也就是他们是同名端 啊，这个我们来把它做一下标记， u e w e 这个是手段，那以后呢我们来再来用同样的方法来检测 微香的绕组，同样呢，随便把他的那个头呢绕在我们的那个表针上，微香的头和尾接在我们红黑的表笔上，仍然是用我们的油箱接正 u 二呢去接负，观察我们指针的摆向。 好，这个呢，他是往零的反方向偏转的，小于零的一边进行偏转了，大家再看一次啊，是往小于零的一个方向呢进行偏转， 当我们的表针往反方向进行偏转的时候呢，那么与我们电池的负极相连接的呢，那么后和我们的黑表比呢，他是同名端，刚好是和我们刚才呀 是反的啊，这就是它的一个 v 二，那么那边呢是 u 二。现在啊，把我们刚才假设的这个错误的标签呢，我们给它换回来头和尾啊，这个是 v 二， v 二呢是尾，我们把它呢穿到尾端去，把它纠正过来。 好，这样头和尾呢就区分清楚了，然后呢就可以进行下一步准确的接线了。那么他这么测量究竟是基于什么原理呢？由于啊，在我们线 箭头触碰我们电池的一瞬间呐，幽香老祖里面的电流啊，他发生了变化，什么变化呢？从无到有的一个变化，因此呢，将会在幽香老祖中啊产生一个变化的磁通， 磁电磁电不分家吗？对吧？而其中的一部分磁通呢，会穿过 w 箱绕组，使 w 箱绕组中呢也会产生一个变化的磁通，因此啊， w 箱绕组中啊将会产生感声电动四，使我们的电表闭合回流中啊产生感感声电流， 所以我们的指针呢才会被驱动发生偏转，这呢大致呢就是他的一个工作原理，分享给大家，那么今天的视频呢，我们就到这，喜欢我的视频请长按点赞加关注，我是大军，咱们下期见。

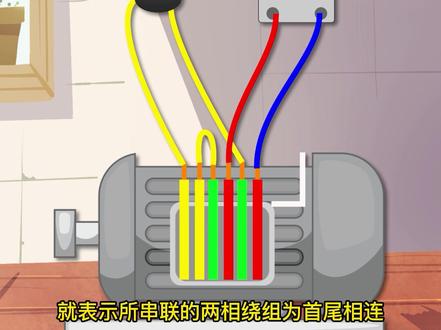

三项电机有六个接线端，用万用表分别找出每箱的两个端子，将两项绕组串联并接上灯泡，给 另一箱绕组通上二百二十伏交流电，若灯泡亮，就表示所串联的两项绕组为首尾相连。标记好把第一次串联的任意相绕组与接电源的一厢串联，用同样的方法找出首尾端，最后找出三项绕组的首尾端。那么你还有其他方法吗？

用万用表的欧姆档找到三个绕组，搞通的为同个绕组。标记好，然后打到直流电压零点二五伏或一伏。假设一个绕组为入箱，并任意指定用一与二黑红表笔分别加注入一与二， 拿一节干电尺分别接触绕组首尾端指针反片，调换线端指针正片。此时电池正极一端和黑表比，一端为同 端，假设为 b 一，另一端就为 b 二。接着找第三个线圈的首尾接通瞬间指针正片正极为 double u 一端另一端为 double u r。 你看懂了吗？记得点赞收藏！

你以为把电机的拆开了就能随便区分 u 项的头尾吗？对电机出来的六根引线出现的混乱，又没有标识标记的情况下，我前段时间都分别拍摄了一个指针表跟数字表，配合一个电池，都能够轻松的找到他们 u v w 项的头跟尾。 那很多维修电工朋友们就表示根本不需要那么麻烦，只需把电机的端盖拆开，找到六根引线， 区分开他的三个头跟三个尾，就能够把线接好。那我明确的告诉你，你没有方法，就像把电机拆开了你一样是接线错误的。 今天刚好修了一台电机，带大家看一下正确的接线方式，记得关注点赞评论。这个电机的线圈要组是刚刚下好的，那在接线之前呢，就跟大家分享一下正确的接线方式。 那一般的维修师傅维修电工，他就以为混乱的电机，只要打开端盖，找到六根引线，把这三个头跟三个尾区分开来，再引出去，再利用万能表去区分他的头尾，这样子是百分百错误的。 按照这种错误的方式，那只需把三个头三个尾分开来，如果是新接的话，就把三个尾给他接起来，这三个头给他输入电源，这样子是百分百不行的。 正确的接线方式是，这六根线当中找到一三五，一四 三五为 uvw 箱的一，这二四六为 uvw 箱的二，如果是新接，就把这三个点接起来， 短接起来这二四六的这三根线输入三百八的电源，就是完全正确的。其实 uvw 项的一或二都是随便你定义的，你上面也可以定义为是二，下面定义为一也是可以的， 那现在把这个心点把它解开来，用万能表测一下测试给大家看一下。 这下面的 都是给他定为 u 箱、 v 箱、 w 箱的一上面的是 u v， w 箱的二，那这里是 u 一配，上面的就是 u 二，这里是 v 一配，这个就是 v 二， 这里是 w 一，这里是 w 二。所以说这样的接线方式才是完全正确的， 因为这个电机是比较小的，电机大概有一千瓦左右，那我为了方便，我直接就把这三根线直接就 接出来，这个心点我就直接给他短接在里面给他焊上去，跟这个线包在一起就 ok 了。 这个接线方法就是你们所谓的把电机的端盖拆开来接线的方式的，如果是新接的电机就不需要用到万能表了， 按照这个方法就能够顺利的把它接好。好了，这个就拍这么多，看完记得关注、点赞、评论。

三相电动机的三个绕组，六个线头，在乱的情况下，如何寻找同名端？我给朋友们分享一下。首先咱们找到三个绕组，第一个绕组， 第二个绕组，咱们找到都给他做好记号啊。第二个绕组，下面这是第三个绕组， 三个绕组的首尾咱已经找到了。然后呢，用万用表的表笔，黑色表笔插绕组的一端，红色表笔插绕组的另一端，万用表调到五毫安的档位上面。 然后呢，咱拿一个五号电池，电池的负极接绕子的一端，另一端咱们触碰 电池的正极，那么表笔正向摆动，说明咱们出正极，这个方向是咱们的。黑色表笔为同名段下一组同样的方法，实验学会的朋友，双击关注，收藏转发，感谢！
