长虹定频空调外机接线方法图解

大家好，今天跟大家说一下，定频空调外机上面的五根连接线怎么区分的？通常情况下呢，内外机上面的几根线怎么接的，都是标记好的， 我们只需要按住标记接就可以了。但是如果我们的空调维修过，把线路更改过，我们的连接线被更改过之后，我们该怎么区分呢？现在我来跟大家说一下。 定频空调外机上面一般都有五根连接线，其中有三根比较粗一点，还有两根比较细一点，我们先把它分为两组线， 粗一点的线就是我们的电源线，其中有一根是地线，另外两根是二百二的连接线。先把地线找出来，我们都知道电源上面的三根插针，最上面的这一根都是地线，我们看这一根地线与 这三根粗线中的哪一根是相通的？先把化缘表挑到封顶档， 这三根线哪一根与它相通，哪一根就是地线。接下来我们找零线，插头上面有一个插针，旁边标记的 n 就是零线，这根线与外机上面的其中一根线是相通的， 这根线这根线就是零线，我们把它接上去，外接接插键上面有个标， n 的就是零线， 剩下的这一根，那就 压缩机的火弦啊。我们接到二的标签组，上面 另外一组的两根细线，那就是数中划线和风机线。这个时候我们就需要打开空调，找到制冷模式， 制冷模式状态下呢，智能滑不工作了，风机不工作了，在制冷模式状态下呢？我们测量这两根线，哪一根与零线能够形成二百二的电，哪一根线就是风机线，另外一根就是四通滑线， 这样我们五根线就已经全部找到了，当然还会借其他的方式去区分这几根线，我们后期再说。

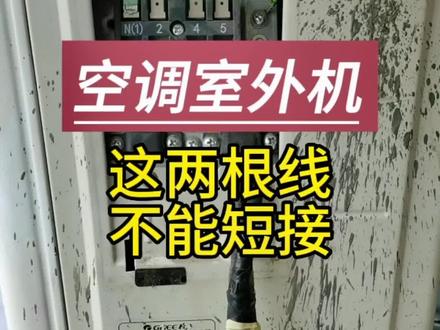

r 三十二制冷剂刚出来的时候都是拿定频空调来做实验室，外机就有七根线的，分别一号 n 接零线，二号接火线，四号接自动阀的火线，五号接外风机的火线， 黄历接在外格就是地线了，这两根线就是高压保护装饰，一定不能去掉和短切，去掉未有差极的风险，你学会了吗？

这个视频呢，我们来看一下这个电瓶空调接线问题，有很多新手老铁对这个电瓶空调啊接线搞不太清楚啊，特别是当内外机调换的时候，调换的时候 也就是讲，对吧？一个矮的，他的内机坏了，我搞一个美的的内机啊，或者搞一个其他的内机，跟他来代换，代换之后这个线怎么样接他搞的不太清楚啊，那么我们给这个外机啊，给他打开，我们看他的结构缺点， 在我们这就是接线柱，这就是接这个内外机的连接线，一共有四个接线柱，那么呢一般也就接五根线，这上面有四个接线柱，这地方呢还有一个是接这个花线 点的地啊，接地的这个一二三四接什么呢？我们看在在一二三四里面朝上有一个桩头啊，有一个位置接了很多线，至少要接三根线啊，至少要接三根线，你看这里面接了三根线， 这三根线接的比较多的，那么呢他就是公共明显啊，公共明显，那剩下三个是什么呢？这三个分别是控制压缩机分机和失踪发展，对吧？这边呢就是 第一个啊，一般呢都是接压缩机的，那你搞不清楚呢，也可以从他这上面已经接好的外机接好的线去理，一般呢会理到一个大电容，就是这个大电容，就是这个样子啊，这个大电容，你看大电容他呢有两个接线柱， 每一个检查柱上发了几个叉啊？这一个发出来的叉有两根线，对吧？后来又经过这根白线，然后到压缩机上来了，到压缩机上来了，那这上面压缩机上面，你看它有 s， 有 c， 有啊，这个 s 呢？好，我们给这个 盖子解掉，我们就可以看到三个减住啊，这盖子，我们知道这是个 s， 这是个二，这是个 c， 我们记住了啊，话就是讲 这一个是谁？公共短，这一个是 s 啊， ss 呢，就是启动短，这是一个二，就是一个运行短啊，运行短，所以这个 还是是一个一个启动的啊，启动的就是接单独电容的单独一根线，这就是电容的单独。 你看电容不是三根线吗？这一个桩头上面只有这一根线，这一个桩头上面有两根线，对不对？有两根线，一根呢是去接零火线的，另外一根呢是接这个二的 二啊，也就是这一个上面的二，这个二呢也就是运行的。那这个黑线啊，黑线是谁，对吧？黑线是谁？这个黑线谁接谁呢？这个黑线谁就是接力线啊，就是接力线的， 这上面有三根，分别都是拉三根的，一个是四通阀，看这是一个蓝线，一般蓝线呢都是四通阀啊，四通阀两根线都是蓝线，所以你不知道四通阀接哪一根线，那么呢，你看上面是蓝色的，你就 把视频发的线接到这个位置来，一般呢，他是有一定顺序的啊，缝隙呢是在后面第四个啊，但有的呢也不一样，也不绝对，对吧？我们可以通过这样的车辆，通过这样的方法呢来判断啊， 这是电容，电容，风机呢，他也有电容，对吧？风机，电容在哪呢？在这个位置外机，他就是 会计，很简单的啊，他就是这几个问题，你看这不是个电容吗？这个电容上面啊，他也插到三根线。

老大，太热了，我不想干了。太热了再热你也得干。为什么呢？你一没车，二没房，三没找到丈母娘，为了搞定丈母娘，再苦再累也得扛。 这点苦你都扛不住，老婆怎么住别墅？经济条件不够强，来年怎么做新郎？干不干？干。

这是一个格力的三匹的柜机定频空调，我现在跟你们说线路是怎么走的？首先这个黑线是主电源输入， 输入过来以后你往上看，这上下他导通的啊，一个零线跳过来，这个蓝色的直接通向外界棕色的这一个，你看这一个到达继电器，这两个是给上面降负荷充电的这一路了吧。另外一路这个棕色的从这经过一个互感器， 然后返回来，这个返到这个线上，是吧？蓝色和棕色的和这个红色的直接向外机走了就通，上电以后进电器有二百二，外机同时有二百二， 这根线是通向外机了，内外机并列了二百二，然后还有两根小线从这个零线上这个火线上通到主板，主板上是不是有了供电了？ 零线他直接通过后边的铜箔输入到这个上面零线，然后火线呢通过一个保险压敏电阻到达变压器，二百二 到达变压器的初级，向后级分出三度电压，十二伏，十二伏，八点八伏，一个十二伏，一个八点八，又一个十二伏。那么主板上进来的这变压器进来的是二百二，交流出去的十二伏，八点八也是交流，然后通过十二二极管，一二三四五六七八九十十一，十二 十二块机管组成三组整流桥，经过整流三个电容滤波后机，他是不是就有了十二伏五伏，八点八伏是吧？但是电压或高或低不能用。又经过两个七八幺二，一个七八幺二，又一个七八幺二，又一个七八零五，后机呢就有了平平稳稳的 十二伏和十二伏。对，这两排线是给显示面板的十二伏和十二伏，对，这两排线是给是给温度加减，还有浮热，左右 通过这几个信号线他就到到主板上，到主板上以后通过两个二零零三来驱动这些继电器伏热、高中低风，然后外机的风机、压缩机松粉就可以工作了。然后再说这几根线，主电源到这以后， 这一个风摆，你看这是不是和这个零线连着呢？是吧？零线到这以后和这个白色的 他都连到一块了。这一个红色的和往上走是控制上下风摆的，这写这个 s w n g 就是 风摆的意思。 黑色的这写着一个 c o m p， 就是 通向外机的压缩机了。其实在外机有个交流接收器，它通到交流接收器二百二，到达交流接收器的上端是一个等待的状态， 这个黑线一旦送过去二百二的电，它会产生磁场。外机二百二是不是来了呀？到这了是一个等待的状态，下边没电， 零线呢？直接到这，外机一旦有了二百二就到这了，这有了二百二火线，这有零线就产生磁场，一旦产生磁场特下端它就有了压头就开始转。另外 over o f a n， 这是通向外机， o 是 外缩写外风机。 另外这个四 v 看到没有？这个四 v 是 外接的，四通水。另外这几根线原来啊，还在这插着呢，我把它拔掉了，红色和红色的相连，黑色的和黑色的相连，黄色的、蓝色的，然后剪掉以后为了更换通用版用，我把它接上插片了。 然后通用版怎么用？首先来看通用版，上面这写了一个 c o m， 就是 公用短火线，这两个是相连的，一旦有了输入火线，那么这个继电器呢？主板它就有了。二百二零线是这的。 首先把火线插过来，插到这零线，然后插在这个零线上，主板有来电了，随后呢向外走的压缩机，这写了一个 c o n p。 压缩机插到这， 然后这一个是电辐射，看到没有？蓝色的也是零线，插到这，这一个是供电辐射的， 那么电弧上的输入火线的主板上的铜箔已经倒过来了，所以这两个是相连的，随后向外机走的，这个是 over， over 是 外风机，写这个外风机呢啊，这有英文四 v， 这个是四通环， 这写的自动玩了。这个汉字是怎么来的？在买它的包装，上面有图纸，我把它移过来，然后这写了一个 s w n g， 是 吧？然后这也写了一个 s w n g。 封板 直接插到这，那么这一个封板呢？需要和这个零零的一块，由于它的零线插断断子少，你把它 同时拨开，和这个同时拧到一块会吧？剩下的高中低峰，红色的是 n， 也需要把它铜线掰开，拧到一块会吧？剩下的黄色的，黄色的是 m 中峰， 蓝色的蓝色是 l 低峰，黑色的是 h 高峰， 这不就有了。然后把这个铜头应该是插在内机的蒸发器上，但是够不着，你把这个粗管啊，找到一个粗管，弄个眼往里一塞就可以了。 这个眼就上次演示的时候明白了，没有他的感觉，粗管的温度一旦挨铜就行了，嗯，挨铜管就行了，对，挨到铜管一旦热了，他就开始转了。剩下的这一个黑头看到没有，把它换掉，往这一塞就可以了， 然后把这个主板 b、 r、 t 都扔了，随后呢？这不有螺丝吗？把这个往上一固定， b、 r、 t 呢？往这一固定，这一个往这一一摘一一拆， ok， 就 可以用了。
