大家好，今天呢接着讲这个 l l c 变换器，上个视频我们讲了这个两个概念啊，也就说 l l c 类似重要的概念，其中就是一个 开关频率啊，还有这个线线频率啊，我们知道呢，线线频率呢，它有两个啊， 今天我们来讲这个频率呢与增益的关系啊，电压增益的关系啊，电压增益呢，实际上就是电压，电压的这个，呃，放大倍数啊，放大 输出电压啊，和这个输入电压的比值啊，就是电压争议， 那么这个要想这个了解频率与争议的关系呢？那么首先呢，我们要看这个 主抗与频率的关系啊，主抗这个主抗呢，咱们在这就不解释了啊， 电阻呢是纯主胜的啊，他就叫电阻啊，那么电杆呢和电容呢？因为他不是纯主胜啊，他是飞扇性的期间， 所以说呢，他的这个电杆有杆亢啊，电容呢，有荣亢，他两个都与频率有关系啊，频率频率发生变化时候， 他的杆亢或者是荣亢呢，他就会变好，这是基础的东西，我们在这提一下，那我们首先来看这个 rl 的电路，也就是说是电杆和电阻组成的这个电路串联电路， 他这个电路频率和争议他有什么关系呢？这个坐标轴，横轴是频率，重轴是争议，对啊，争议，但是说当输入电源 频率变化的时候，咱们假设他是一个频率变化证券部啊，频率发生变化的时候，那么他的争议，也就是说输出了 电压和输入电压的比值呢？他是减少的，因为什么呢？因为电感的感抗随着频率的增大而这个增大，频率增大而增大， 感抗增大，那么他输出电压呢？这个点抗，感抗增大，他的输出电压就要降低啊，就要缩小，这是通过 欧姆丁力串联电路啊这个关系，所以说呢，他的这个频率和争议的关系呢，就是一个频率增加，他的这个争议就减少， 所以说呢，它的图呢，它是一个向下的这么一个斜率啊，这是 r l 电路的一个特点， 也就是说频率加大，他的争议就会降低，因为他的频率增大的时候呢，他的感抗增大啊，所以说呢，输出电压就会减少。 同理， r c 电路，因为频率增大，容抗呢，会减少啊，容抗会减少，那么它输出电压呢，反而增加， 所以说呢，随着频率的增加，他的争议是上升的 啊，争议是上升的，因为呢，他的溶抗减少了，所以说呢，输出电压呢，会增加啊，会上升， 频率上升，输出电压也会上升，所以说他的增益呢，也会增加啊，他是一个向上的一个实力啊，他的正好一个上反， 就是因为他频率增加，他的容抗和感抗的呢，变化不一样，所以说呢，他输出的电压呢，也不一样，那么他的争议呢， t r e 呀，也是不一样的。 好进，这我们来看一下这个 r h c 电路，也就是把 l c 加到一起，全部串联 r n c 串的内容，那么就会得到这么一个争议，图形中间有个频率点叫 fo， 然后这点在这个频率的左侧，在他的左侧，随着频率的增加呢， 他这个增益呢，是增大的啊，咱们刚才讲了，增益增大呢，它属于荣盛啊，荣盛是 r c 电路，称荣盛啊， 那么过了这个频率，频率再增加的时候呢啊，他的增力呢，就是下降的， 也就是说是 r l 电路啊，刚才讲的，随着频率增加，他的感抗增大，那么他的输出电压呢？降低，也就是说他的增益 是降低的啊，大家要注意，这里边有个非水岭，就是频率 fo， 这个 fo 啊，我们就把这个 fo 呢叫做线进频率啊，线进频率， 这个时候呢，谢震频率的这一点，他的杆亢和荣亢是相等的啊，杆亢是相等的， 也就说呢，整个电路呢，在卸制的时候呢，成纯主纯电阻声，纯电阻声，这个时候呢，他的争议是最大的 啊，争议 c 端啊，这个时候争议是主要上升到了最高点以后又周转下架，所以说这个时候的争议是最大的，而且呢它是 呈纯电流声，这就是蟹身的一个特点， lsc 电路啊，他的频率和争议就是这么个局势。好，那么咱们来看看这个 lsc 电路， lsc 电路呢，实际上就是在这个 lc 电路 基础上多了一个电杆啊，多了一个电杆，多了一个电杆呢，那么频率咱们 上个视频咱们讲过，他有两个斜视频， f 二一和 f 二二，这个是高频率，这个是低的一个频率啊，一个频率，所以说呢，根据咱 咱们上面前面讲的这个特点，增益助占增大，是属于荣盛显荣盛啊，也就是说在这个 f 二这个峰值的左侧，他的荣抗大于感抗，所以说他称荣盛 争议是逐渐增大的，那么从 f r 的右侧 全部呈现为降低看，他的争议是助占降低的，也就说在这一侧， 在这一个点的右侧，他成杆剩，成杆剩，也就说他的杆亢呢大于荣亢，那么他的争议呢，是随着频率的增加呢而降低， 只不过这个头呢，它有个特点，你看呢，在 f 二之前，从赢胜荣胜的时候，它是比较陡的啊， 同样在 f 二二和 f 二二一之间，这个地方下降的呢，也是很陡的，也是很陡的 啊，只有哎，大于 f 二一的时候呢，频率大于这一点的时候呢，他下降的幅度比较少啊，也就说他比较平缓，比较平缓，这就是 ls 争议频率争议取赛，他是有这么个特点在周围，我们以后设计的时候呢啊，打 下一个基础啊，为什么我们要下节课要讲？为什么要我们设置这个开关频率的时候要把它设置在 fr 一啊这个点上，这个点上正是因为呢，在这一点上， 一是他的争议比较大啊，争议比较大，争议呢正好等于一啊，也就是说你输入电压多少，输入电压也是多少，同时呢，这一点呢，比较平缓啊，比较平缓啊， 比较好控制啊，这是我们下个课要讲的，今天呢我们就讲到这。

哈喽，大家晚上好，我是杨帅哥啊，很久没有和大家聊天了。嗯，五一了，也比较忙，比较累啊，所以没有更新 啊。今天为大家带来由开环 lc 和 bug bost 组成的双向 dcdc 变换器的一些控制上的一些问题啊。呃，之所以要选择了做这么一个一个一个主题的，是因为我，在我我之前的文章中，我发了很多使用 clc 和 dab 呢， dab 双有缘全球变换起来做双向 dcdc 的一些控制啊，但是呢，他们这些拓谱呢，都有一些各自的优点和缺点吧，那我们 思考一种应用啊，比如说我的输出是零到五百伏啊，隔离的双向迪斯迪 c， 那么如果 是使用 clc 和 dab 的话呢， clc 可能第一个就可以排除掉，因为他争议不够宽，然后 dab 呢是可以工作的啊，是可以的， 但是我在想呢，我们尽量要研究一个方案，或者研究一种实现，那我们就应该把他所有的可能的 技术方法全部便利一遍啊，然后来分析和对比其中的一些优劣性，那我们才在做选择的时候呢，就有更多的理由或者说更充分一些啊啊，总之呢，嗯，今天这个视频呢，还 是在介绍双向 bcdc 的一些一些东西，因为大家知道我就一直在搞这个，是吧，我就是搞这个的。好，那话不多说，我们就直接开始啊。 嗯，如图啊，我们看看到这个一个这个原理图，这原理图呢是一个两个全桥的交错，然后 右边这块呢是 bug boss 的双向， 然后 dc 啊， lc 这边呢，主要是做隔离和功率变换，我安排工作在斜任频率上面啊，这样的话， 那他的效率是最高的，所以然后再把变压器的历史电影历史电感加大一点，他基本上他的圆边 和负边的开关都可以实现接近于零电压和零电流的工作，这样的话呢，在 lc 这一级可以获得极高的效率啊，极高。然后后面呢就是八个 boss， 然后四个半桥交错就四项，然后 p w 信号各进行错项，然后得到一个输出。我们最终的目的是把 啊这个电压元的功率通过这一系列变换到这个电压元这个 vdc 一上面来，然后呢需要的是呢两个电压元的功率可以双 向流动，而且是无缝切换的，就是说从这边圆啊圆边的电压圆，然后传到负边这边来，或者从负边传到圆边去，这个过程是平滑或者是稳定的，呃，不需要有其他的一些东西啊。 首先我们来想一个问题，就是说，呃，这种开环定平在斜正频率的 lc 变换器啊， 我们的圆边我们可以知道，那就按照写生频率去工作发波就好了。那另外一个问题就是说我的副编该怎么办？就是我这个同步整流该怎么办？我有一个朋友呢，一个同事有个朋友，他提出了一个一个比较有意思的一个一个一个想法，就说，呃，副编 开网管就直接用那个模拟的控制同木子牛的控制方法，比如说那个啊 t a 幺九九五啊，哎，二幺幺六八二，他就可以来控制腹边的同木子牛，但是 在这种情况下呢，因为他不会有开关频率低于低于写成频率的工况，所以也不用担心进入溶性区域的问题啊， 所以好像 dsp 直接发波也也是有可能啊，也也也比较容易，因为不会不会有太多复杂的工况，他最多也就频率定在这里了啊。 除了他提升的一种使用模拟的控制方法呢，我还有一种想法就是，呃，另外一个朋友给我讲了，他说圆边负边的 p w 全部使用一个，就是没有延时同向位的，那这样开关起来的时候就相当于圆边全墙是一个方波电压源经过这个 l 式变压器在负边全墙也是一个电压源，因为他开关了吗？没有向外延时啊， 那就相当于是呃，两个电压源经过一个工作的频率，正好是斜针频率，此时呢，斜针枪的主抗等于零啊。这个时候 我们可以想一下啊，如果圆边跟负边的驱动使用一样的没有做修改的话，那么两个墙壁之间会有很大的环流在啊。这个我们在 之前做那个 d a b src 的时候就看到了，为什么 d a b s r c 不能把工作频率就放到显示屏上面呢？是因为你的 这个时候你的斜针枪已经你的两个墙壁之间的主抗已经接近为零了，那就只全部剩下的蜈蚣环流了。所以在 dnb s 二 c 的控制的时候，你就只能或或者说把你的开关频率如果是斜针的话，一定要高于先生频率运行啊。 好，扯远了。那，那我们再来看那第一个问题还是直接讲，就是说就是说这个夫边桥壁的，嗯， 驱动问题。呃，你给可以想，如果我就把这个桥我就当成一个莫斯管，就就就当二极管用， 我不控他啊，电流从这个铁管整流，这样视乎也可以啊，但是，但是大家的问题就是说，如果我要反 像时候，我这个圆边的，我负边的桥就要发波，圆边的桥就就要变 pwm， 这个来不来得及啊？可能也来得及。你使用一个逻辑吗？比如说你要反向的时候， 我就把原边的墙壁禁止禁用掉吗？设置一个 tz 吗？或者正向的时候我就直接把负边的拯救墙给他关闭掉吗？是吧？嗯，这一种师傅也可行啊，但我这里提出了一种 呃，使用那个同木子牛的一个一个控制思路，就是说我们在用 dsp 呢，做 lc 的同木子牛的时候，在高于选择平均运行的时候，我们有一个比较常用的方法，就是后开先关。什么意思呢？就 说负边墙壁的驱动，他是比原边墙壁的那个驱动啊，自后的开，因为之后的开的原因是因为要电流从铁轨往里面先流过去啊，实现软开关，实现零电开关，然后先关断 复边的开网管早于原边的开网关闭啊，这就是说他在 啊，可以提高那个稳可靠性，不会有驱动断掉或者交叉的一个问题啊。就是后开先关这个逻辑啊，用的也是比较长，用的也是比较多的啊，所以我的示弱就是 啊，当圆边以负边向传功率的时候呢，我圆边的桥壁是是就是调平的，然后负边的桥边同步圆边调平，然后 使用的是后开先关的同步整流的策略，相当于我这个负面的墙壁 q 五 q 六 q 七 q 八呢？就是使用的是同步整流的逻辑，只是做整流用，不会有功率， 不会有功率把负边的电压源向原边的传啊，就主要是为了解决这个问题，让他 lc 的负边变压器的就成一个等效的负载，不是一个主动的有缘桥模拟是二极管的特性， 然后反向的时候呢，就是，呃，负边的桥壁就就就百分之五十对称发布啊，当加点死去时间啊，然后圆边的桥壁就变同木子牛的逻辑，先开后，后开先关啊 啊，所以整个切换的时候呢，就依靠你的功率传输方向的那个标志来实现传输 啊，在双线 lc 中呢，他，呃，他不像 d b 啊，你要人为的去调整两个桥 b 之间的一项角度的实现功率的传递啊。如果你是工作的开环情况下，或者工工作的邪正频率的情况下，他的功率的流向似乎跟这个驱动信号关系不大，主要是， 呃，主要是两个墙壁的驱动的问题啊，你只要把这个哪个是圆，哪个是同步的流，这两个把它区分好，他就可以功率流向就可以自动进行一个过渡了。 就是用你人生的话呢讲，就是他在携身频率这个点上啊，他，他跟那个电流跟跟负载，电流跟负载没有关系啊，都是这个正弦的。好，那我们说完了这个控制方法，我们来看一下具体实现， 具体实现的这个 让我运行一下啊 啊，所以这是一个调频啊，因为管子比较多啊，所以啊， face aicb 是圆边的啊， face abs 是负边的，加了一个一个一个区别。那我们可以看到啊， 在在工作起来之后，你看啊，这个时机时间稍微长一点的就是同步的流，可以看到这种情况下 他的驱动是圆边向负边传递功率啊，这个是圆边，然后这是相对应的同步的流，这个这是那个比乔碧的圆边，然后这是比乔碧的同步的流，可以看到我们可以看到明显的区，哎，这下面是 sr 的逻辑，是后开先关啊， 这样的话呢，在这个区域，这个区域就不会有电流从负面往圆边传，然后相反的时候呢，比如说我现在是正向充电，然后如果要反向放电的时候呢，我也可以看到我的 我的驱动的变化 啊，我们看后面印记文台了， 可以看到他们两个方向正好交换了啊，这个是我原边变成了同木子牛的逻辑，然后负边变成了那个 啊，百分之五十三公里对称开关的逻辑啊，这个是比向错向的九十度的啊，所以，所以我们可以从他他们两个的切换的点给看到，我先把暂停一下， 太吵了，所以我们可以从他切换的切换的点这里看到， 这边是正向，这边切到反向啊，看这边啊，我们看跟着我的鼠标来啊，这边云面是百分之五十的发波，负面是 sr 罗杰啊， 然后笔下也是以铜木子牛，然后以百分之五十的发波。下面是那个铜子牛的逻辑，当在这个点差不多在这个点的时候，他的逻辑开始发生变化了，可以看到 啊，同样的圆边的墙壁已经开始变成整流逻辑啊，下面的墙壁已经变成百分之五十对称发波的逻辑啊，这两个可以扛布看到他底起的变化了，然后电流呢，只有这样就开始切换过去了，这是圆边啊， 圆变成窄的一个切换过程，就是就也就是从正向到反向的传递啊，然后后面就是就是我们刚说的啊，那如我们再看一下窄变圆啊，就是 啊，不好意思啊，打错了，没关系啊，那我们可以可以看到刚刚我所需要展示或者说我表达的东西已经已经介绍了啊，有兴趣的话可以打个魔术来打个魔术来看一下啊 啊，这个实现的一些逻辑啊，持续逻辑比较复杂，我就我就不不展开介绍了啊，就是，反正就是我说的那个思路，就是我们通过通过负载的方向来切换圆跟窄的一个逻辑啊，哪个是圆哪个是窄， 圆的时候就是百分之五十的帐篷比对称发布，再就是后开先关，然后我根据我工具传输的方向来分别调整他这个 云跟崽子一个一个一个切换的逻辑啊，好，那就是就是两项交错的 lc 就就这里啊，然后这边的 bugbous 的双向呢，就 就比较简单啊，因为他就只是调帐篷米就行了啊，可以想一下，如果两边这个 bug boss 的输入跟输出都是电压元啊，你的你的上管的帐篷米小点的时候，你的 就有更大占空米，对，低端管开关啊，对，就是电流是从从输出侧的电压源经过低端管这样环流啊，这留住你自己 boss 的逻辑啊，相反你你上网的高端 如果能占空比大一点的话呢，你就是一个 bug 的逻辑，他们两个开关就是无非就是调节占空比啊， 调节三公里的逻辑就就就没什么好说的，使用的是平均电力模式。双臂环啊，可以看到这种，这是外环，然后这是内环啊，内环就是几个 p w 错项， 然后我们给来来对比切换一下啊 啊，可以看到这个时候这是我的电感电流啊，思想思想交出的电感电流，这个时候是从负向的失误啊，切了正向的失误啊啊，我再把它切过来 是吧，当然这个最下面是斜着电流，然后上面是电 感的电流，可以看到呢，这个切换的还是从 dcdc 这块呢，还是比较稳定的，还是比较快的啊 啊，鞋子的内容是因为鞋子像 q 字原因啊，你在以开环的模式工作的时候，这个你是还是会存在的啊，然后啊，方向切换的时候平滑过度，而且过度时间很窄啊， 可能就缥缈级别吧，这说明了呢，我们这个 使用 lc 加上 bug bost 的这种双向 bcdc 的逻辑啊，他的实线比较简单， 而且动态性能也很好啊，他确实是一种，确实是一种不错的一个方案，而且也很多人也在选择的 再再选择使用它，它对比 d ab 来说呢啊， d ab 的话， d ab 的话呢，就是仅靠前面这两个全球就搞定了啊，就不会有后面这个 画个 boss 的这么一些东西啊，因为我们知道 d a b 的正义范围也是相当宽的啊，如果有对 d a b 感兴趣的可以看我之前的一些一些一些文章视频啊， 通过这个测试了啊，说明这个仿真的模型已经啊已经实现了我的一个控制思路，或者说 啊，或者说的我的一些想法，大家如果对这个控制有兴趣的话可以下载模型啊，那一起研究一下。 好，那呃，感谢大家观看啊，我们下期视频再见。拜拜。

嗯，大家好，今天我们拆姐分析一个大功率开关电源， 这个开关电影的牌子具体是什么名字我也不是太清楚，这个地方呢，有他的名牌，这个电影的输入 是二百二，他的输出是十二伏，电流是一百三十三， 一千多万，这么大的工地的开关电源，他的体积率也不算大，那么这一类电源呢，基本上都是采用的 lc， 我们看这个标称是一千六百万的。首先感谢这个刮油，河北邯郸的 正大光明隔壁老王名字起的也是很新鲜给我提供的啊，再次表示感谢。好，下边呢，我们拆机啊，电源板呢，已经拆出来了， 这个原件的密度啊，非常大，用料啊确确实实，也非常扎实，周边气也非常大。我们把这个电路啊简单的走了一下，从这个地方啊， 是二百二十伏的输入，通过交流保险，两个供摩电杆啊，嗯，还有两个 按规电容以及 x 电容，外电容等对输入的交流干扰去除，然后通过 p fc 电路以及 pfc 的电感，形成四百副左右的高压，经过两个大电容率波加在开关管的漏机通过主编去这 这个电路啊，是 l l c oppo 结构的，它是一个半球的 啊，两个开机开关管非常大，这个 l l c 啊，他的变压器的特点呢，我们一看变压器就知道了， l l c 拓普结构的开关变压器啊， 他的线圈啊，一般是他是上下分开绕，也就是说一侧绕触肌，另外一侧绕刺激他 并不是说出刺激啊，叠在一起缠绕的，这个一看就知道他是 l l c 的这个拖布结构，这个变压器的，他的刺激啊，是通过这个铜板 啊，三层铜板并联输出的，由于他的输出电流啊非常大，所以他就采用这样一种这个特殊的缠绕结构，这个 lc 一个 l 就是电压器的漏感， 嗯，第二个 l， 就是这一个啊，这一个这三 l 一，这 lm， 那么这两个呢，就是这个电容，这三个是串联在一起的，这就是 l l c 这个 电路的主要部件，那么这个的是整六输出的散热片，这个整六管的应该是在他的底部，这是后机输出的绿宝电容，这个电容的质量非常好啊，电容的数量 也不少啊，整个的结构，我们再回顾一下，二百二十伏的 交流电，通过 emi 电路以及蒸六桥，这个地方蒸六桥， 然后大大 pfc 电路， pfc 的芯片也就是这个芯片，他的开关管就是这个地方的位置的开关管，在这里边的还有一个耳机管开关，耳机管 他是应用在 pfc 电路中的啊，这部分的 pfc 电路啊，这个经过两个四百五十伏的大电容的铝锅，待到四百伏左右的电压，这个电压通过两个 板桥的开关管夹在这个主编啊器上，他的刺激输出就是通过这个三十片下方的一个蒸馏二极管， 然后通过整流电容率多，然后输出，这是两个输出机十二伏的直流电。这个电源的这一部分呢，是这个变压器，是这两个半桥的开关管的驱动变压器，他的功 芯片是这个啊，他是一个 lc 的这个半球的电源管理芯片，在这个地方呢，这个变压器以及这个芯片，这是服务电源的一个电路，这个芯片呢，烧炸了， 这个问题的也非常麻烦啊，已经烧成这个样子了，被胶封住了，哎呀，很难发现这个地方烧炸也看不到信号。我们随后啊还要跑一下电路， 再查一查香港的资料，看看他是一个什么样的芭蕉的电源管理芯片，这就是一千六百万的大功率开关，电源的大致结构也仅仅是一个。了解本期视频就到这里啊，感谢大家的收看。

大家好啊，这个本节视频我们讲解一下 llc 半桥斜震电源他的工作模式啊， 这个他是怎么实现 avs， 也就是零电压导通啊，怎么实现 acs， 也就是零电流关闭啊，这个我们的协定电源他的效率比较高啊，通过这个 vvs vcs 啊，来让这个开关管的水耗啊降到最低的一个水平。那么我们这个电路主要的工作的原理呢？它是使用的这个 llc 斜镇，其实呢，这是一个串联斜镇啊， c l 啊，这个也是一个 l， 也是 这个 l， 这个 l l c 这个回路，它的工作频率是工作在一个感兴趣， 工作在感兴趣，也就是说他整体上等效为一个电感啊，这个是咱们这个斜镇电源他工作的一个前提条件。 再看这两个开关管，这每一个开关管上面他有一个 二极管，也就是铁二极管，这个二极管他对什么有效呢？他对这个 z v s 这个零电压的开通是有效的啊，也就是说，或者说我们这个开关管实现 vvs， 它是需要这个蓄油二极管的这个斜度啊。另外在咱们这个开关管，每个开关管外边哎，有一个小电容， 避免一个小电容，这个小电容它起的作用是 z c s 这个 acs 啊，是什么意思嘞？就是我们这个开关管啊，导通的时候，他的电流通过的电流比较大，当他关断的时候呢，他两端的电压接近于零，很低啊，因为这个电容和开关管是避免的， 所以说啊，这个咱们这个啊开关管关断的时候啊，尽管他的导 通电流并不为零，但是呢，由于和他避免的电容啊，两端的电压不能突变，所以说咱们这个开关管关断的时候，那么这一部分电流啊，他就由这个 开关管，因为开关管截止了，那么他就流向电容给电容通电啊，这个电容两端的电压不能通电，所以说这部分电流啊，就被这个电容分流了。 从这里我们看到这个电容啊，他是对这个关段啊，这个 vcs 关段是起很重要的一个作用的啊，他的作用， 下面呢我们就分析一下他的几个工作模态，那看一下他是怎么实现这个 啊？零电压导通，第一个呢，就是第一次工作啊，就是 上面这个管子打开，然后呢形成这么一个工作电流啊，然后这个上面啊，这个啊正电压通过上管啊，通过这个鞋垫五回路啊，到地形成这么一个工作电流 啊，这是第一步，然后第二步啊，就是上管关闭啊，注意这一点，上管关闭，这一点，上管关闭的时候，为什么说他可以实现 z c s 呢？就是因为它旁边避免有一个电容 啊，这时候呢，虽然说他还有电流流过，但是由于他旁边并联的这个电容， 电容两端的电压不能突变啊，这个 s 一导通的时候，他两端的这个电容两端的电压为零，这个 s 一关断的时候呢， 这个电容两端的电压也为零，所以说他的关段呢，他就直接把这一部分电流分流到这个电容上面来了啊，所以说他关的的时候，这个电流，他是 被这个电流被这个电容给承接了啊，因此呢它的关段是 z c s 关段啊，其实呢实际上是一个硬开关，但是呢由于电流的分流作用 啊，让这个硬开关变成了软开关，这是一点就是上管关断， 因为这个电容的存在啊，他有硬开关变成了软开关，或者说把它由于这个电容的存在，让他的关段损耗降低到一个很低的一个水平上啊，这是第二步， 第二步呢就是上管的关段啊，这个他病人的电容和这个回路形成一个回路啊，这是第二步，那么第三步呢，我们看 第三步啊，这个电流还存在啊，上这个电容充满电了啊，那么这个时候呢， 这个电流 通过下管的 铁润机管啊，因为咱们这个槽路 l l c 鞋垫槽路它继续这个电流继续有，因为咱们这个这个它等效为一个电杆， 那么他的电感里边这个电流不能突变，所以说他继续有这个电流，下面这个二极管呢，他就起到了一个蓄流的作用， 这样形成这么一个电流。下管形成这么一个电流的时候，他就把这个下面这个开关管两端的这个电压呢变为零点七伏，注意变为零点七伏 啊，这个时候啊，下管的导通就变为了 接近零利亚导空啊，接近零利亚导空啊，那么这个啊，咱们再到第四步啊， 这个时候下管导通啊，下管这个下管导通，下管导通，下管导通了以后，这样就形成了一个序流回路啊，这个 l l l c 显示回路的一个序流回路， 这个回路啊，他当这个电容充电充满啊，他这个啊充满电以 后啊，那么他来啊，这个电流呢，他就开始翻转啊，他就开始翻转，翻转以后就是啊，正的这方面啊，变为负的这个这个电流呢，他就开始 这样啊，因为它充满了斜进，这个斜进电路就是这个电容啊，充满以后，电流反过来正着来回的这么流动，电流来回的流动，形成斜针啊， 这个电容充满电以后，他就不能这个正常的电流啊，他就变为这个负向电流往这这么一个流啊，反过来流，这个时候啊，下关导空，下关导空， 然后下一步呢，这个就是第五步呢，就是下管关闭，下管关闭， 下管关闭以后啊，我们说这个下管关闭，同样的道理，和我们上面同样的道理，因为他旁边并联有一个这个 电容，所以说啊，他的关闭这个电流呢，对这个电容分流，所以说他也是 z c s 啊，换断损耗比较小啊，下一步呢就是啊，给这个这个电流， 这个电流啊啊，给这个电容充电，给下面的这个电流电容充电啊，当这个电容充满电以后，那么这个电流还没有停止， 那么这个电流通往哪里走呢？他就开始往上， 通过上面的这个二极管啊，形成一个序流，形成一个序流，这时候呢让上管的这个电压 变为零点七伏啊，下面就是第六步啊，上管的电压为零的时候，上管打开，上管打开 啊，上管打开，最后呢就回到我们的原始点啊，上管导通以后，上管是 zvs 啊，零点七伏的时候导通，导通以后呢，这个电流啊，他就啊 翻转方向，因为这个电容充满电以后，电流的方向翻转啊，再进入下一下一个环节啊，一二三四五六，一二三四五六 啊，这是这个咱们这个鞋垫电源，他实现这个啊，怎么实现这个 zvs 也就是零点导通，它主要是使用的这个电杆啊，这个等效电杆，这个它两端的它内部的这个电流不能突变 啊，他实现这个 z c s 呢，他是利用了这个电容两个的电压不能突变啊，呃，巧妙的使用了这个电感和电容的 物理特性啊，利用这个啊， l c 斜震回路的电感特性啊，他的电流不能突变啊，然后呢这个拉开体二极管啊， 让这个铁日机管有电流流过，那么这个时候他就实现了这个零点一七伏的这个导通啊，接近零电压，这样呢他的开通损耗就会降到最低， 他的关断呢，尽管是硬开关，本质上讲是硬开关，但是由于他旁边并了一个电容啊，我们知道他导通的时候啊，这个电压为零啊，他关断的时候呢，那个这个电流呢，他就被这个旁边的对联的这个电容给 分流了，这样来实现啊，接近 z c s 啊，把它的这个关段损耗又降到最低啊，因此呢，我们这个 l l c 半条线的回路， 他的这个开关损耗是比较低的啊，总体的这个效率大于百分之九十，在现在的这个新型电源里边 的使用量比较多啊，这个本节视频呢就给大家分享一下，哎，这方面的知识啊，希望朋友们能啊有所收获，这个本节视频我们就录到这里，感谢朋友们的观看啊，我们下期视频再见，拜拜。

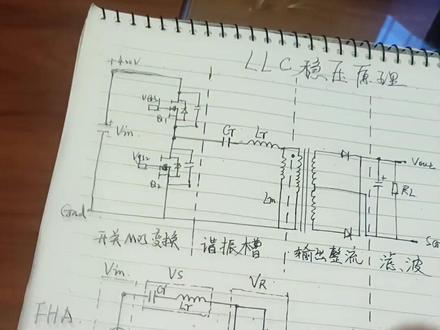

其实 lc 那个工作原理啊，就是一个那个电阻分压稳压的过程，具体怎么实现的呢？我们看一下这张图，这个图呢是 lc 半桥的那个 特步结构，我们可以把它等修成那个 fha 的机波进行分析，可以看出它主页有三部分组成，第一部分输入电压，第二部分是写成电压，第三部分是输出电压。如果我们前集输入电压可以采用 pfcpfc 的话，那么输入电压就固定的，对不对？ 输出电压呢？它的负载啊，就有两个，有那个 list 电感跟那个等消负的电阻避免的这个 list 电感呢？我在这讲一下，当当它前卫的时候啊，它是跟那个 r a c 进行并联的，他的大部分电流啊，是通过这个 ic 流过的，他上面有电流机，我很小，可以忽略不计。当他借钱的时候啊，也就说 crlr 跟 lm 写真的时候啊，他这个电流啊，是用来给那个 上下管啊，这个节电容充放电的来实现 zus 的，这里我就不讲了。然后我们可以通过这个等下负载电阻啊，这公式可以看出他的负载 跟那个负载电阻有直接的关系，也就是负载电阻增大，那么等小电阻他也会增大，对不对？比如说我们可以在输出功率不变的情况下，可以看出这个公式，在在输出功率不变的情况下，我们的负载电阻 增大，那么他的电压势必也会增大，对不对？但是我们做横压电源呢，必须要保证输入电压不变，这个时候怎么办呢？输入电压不变的情况下，输入电压如果增大，这个时候我们可以让输斜正电压减小，对不对？ 所以说我们我们可以通过调节斜正电压来调节，来保证由于那个负载变化引起的那个 这个输出电压的变化，让输出电压成一个横直 来达到稳压的目的。但是如何来调节这个斜震低压呢？我们可以来调节他们的主抗，他的主抗有两部分 组成，他是有呃斜置电流的容抗，加上显示电杆的感抗，通过这个公式可以看出容抗跟阻抗啊，他是跟频率开关频率有直接的关系，所以我们可以通过调节他的开关频率啊， 再达到调节他的主总的主抗，再调节他的那个上面的电压来进行达到分压的分压的目的。

哈喽，大家好，我是子梦千寻，本期视频来讲解一下 lc 变换器的魔态分析，然后呢，这是一个全球 lc， 那网上呢，讲这个模态分析的文章呢，是很多的，但是呢，初学者如果看论文，然后来学这个模态分析，我估计几天的时间是要花的。然后呢，网上论文，我个人认为就是 有一些论文，他的这个分析呢，跟仿真都没法匹配，跟现实情况呢更是相差甚远。所以呢，我在这边来录一期这个视频。 lc 形式变换器呢，总共有十个模态，五个正向模态，五个负向模态。那这期视频呢，只讲了五个正向模态，因为呢他前五个和后五个模态 是对称的，如果大家觉得有必要把后跟模太也做一期视频来分析的话，就在弹幕中扣一，如果呢超过一百个我就会录一期视频，因为我也不知道大家有没有这个需要，我觉得可能看完五个正向模态就没有这个需要。那 话不多说，直接开始。 lc 斜震变换器呢是有两个固有斜震频率呢，第一个斜震频率呢，就是这个 f 啊一，那它呢是 lr 和西雅的斜震频率，那它的第二个斜震频率呢是 f。 二，那它的斜震频率在计算的时候呢， lr 和 lm 要加在一起，就 说这两个电感和西亚一起进行斜震，那他这个出现的时候呢，就是当立此电流跟斜震枪电流相等的时候，他就会出现这个情况，然后我们在电流波形上呢，可以很容易的观察到这个状态的出现。 这个时候呢， lc 的这个工作状态我们一般分为三种，第一种状态呢是欠协症状态， 就是说我们的开关频率小于二元写正频率，但是大于三元写正频率，那他的这个波形呢，会是这样子的， 这个是复编二极管的这个电流，就是这个路径上的电流。 id 可以看到呢， id 呢是一个断续电流模式，他中间有一段是平的，然后呢这个平的这个阶段呢，刚好就是这个三元斜镇的阶段，所以呢在三元斜镇的阶段， lc 变化器可以实现复边开关管的转开关，当开关频率等于二元斜正频率的时候，就会进入准斜正状态，这个时候呢复边二极管电流是处于临界连续状态的，这个模态的一个特点呢，就是他在 不同负载情况下，斜着枪的增益均为一，我们一般会利用这个特性来制作直流变压器， 还有一个就是过线的状态，一般来说这个情况我们是不希望他出现的，这个时候副边开关管呢，他是带着电流关断的， 可以看到呢这个电流，你可以看到这个电流到这个位置的时候会有一个迅速的下降，这个的时候呢他就是带着电流承受反压关断，然后呢就有反向恢复损耗，然后他的电流波形也是了，到这个位置的时候会有一个突然的下降，然后开启下一波的这个二元写真， 这个就是他的三种工作状态。然后呢模态分析里面最复杂的一种就是嵌写针，因为他同时包含了二月写针和三月写针，而且也是我们希望变换器工作的一个模态，所以呢模态分析我们一 将会以欠些症状态为基准进行分析，下面有一些模态分析时所用的假设， q 一 q 二还有 q 三 q 四，它的这个导通组靠我们忽略，然后等校二极管的导通压降线路组靠 也忽略，然后呢，这个输入电压源是理想电压源 q 一 q 二的寄生电容啊，也包括 q 三 q 四的寄生电容，它是 不参与邪正的，那实际上呢，他是会略微影响邪正频率的，但是由于这个电容的溶值很小，所以呢对邪正频率的影响也很小。那我们来看这个第一个模态，第一个模态的起点，这个替零时刻，就是这个 q 一开关管导通信号来的那个时刻， t v t 零时刻，这个时候呢， q 一 q 四是同时导通的，然后 crl 啊进行一个 二元斜镇，立瓷边压器被负边前卫不参与斜镇，这个指的是什么呢？就是说这个时候第五是倒通的， 第五导通的时候呢，相当于这个变压器两端并了一个大电容。 ceo， 这个时候 lm 两端的电压呢，就是 n 倍的第五的导通压降加上电容的点压，这个 n 呢就是变压器的变比，这就是我们所说的利磁电杆被负边前卫的意思。然后呢，这个电流呢，是一个正弦的一个波形，然后 lm 上的这个电流是一个 线性上升的波系，那这个模态什么时候结束呢？就是说这个 ip 这个电流和 im 这个电流相等的时候，这个模态就结束了。语言的分析就到这边，我们来看一下这个 matale 的仿真分析，现在看到我们的 matale 的仿真，这个 mata 仿真的和之前的不同之处在于，我把貌似馆换成了理想开关和一个二极管并列，这样我们就可以观察到流过貌似馆计生二极管的电流了。那我们先来看这个第一个模态的波形， 那我们刚刚所说的记零时刻呢，就是这个导通信号来了，这个时刻可以看到呢，导通信号来了以后呢，这个斜震电流是一个震弦上升的一个电流， 然后下面这个红色的呢是力磁电流，力磁电流呢它是一个线性上升的波沉，这个时候呢这个最下面这个波形是力磁电杆两端电压，你可以看到基本上是一个直流，因为两端电压是一个直流，所以呢这个力磁电杆的电流是一个线性上升，上面的这个斜震电 电流波形呢，就是一个二元写正的一个电流波行，那这个模态什么时候结束呢？就是说这个写正电流的波形跟 我们力磁电流的波形重合的时候，这个模态就结束了。那这两个波形的插纸呢？这两个波形的插纸，我们根据 kcl 定律可以知道，这两个波形的插纸其实就是负载电流，看到这个地方 这个 ip 呢就是这个电流，然后呢 im 是这个电流，这两个电流一座插呢，得到的就是流过理想变压器的电流， 经过这个变压器一变呢，就得到了负边的电流模型，然后负边电流的福值是原边的 n 倍，那 n 在这个地方呢是六点五，就说明呢我们是一个降压变压器，然后呢负边的电流是原边的六点五倍。那第一个模态的分析呢，就到这里 我们来看一下第二个模态。第二个模态呢是三元斜震状态，那它的其实点呢，就是斜震电流跟立死电流相等的时候，我们刚刚也说负载电流其实就是斜震电流和立死电流的差值，那当他们相等的时候呢，原负边就没有能量交换了， 他们的差值是零，这时候呢复编全波整流电路就跟不工作一样，然后呢是这个输出电容器独立给这个负载进行供能，那他这个模态的结束时刻呢，就是 q 一 q 四管子关断的时刻。 这个模态呢在试播器上是很容易观察到的，在你实际做实验的时候呢，一般会把这个电流潜表潜在这个斜震腔的一条线上面，然后呢当你观察到试播器中斜震电流的波形，突然斜率变 很缓，这时候呢就进入了这个三元斜镇状态。那有论文呢会说三元斜镇状态这个地方斜率为零，就是说波形是一个平的，然后立磁电杆两端电压也为零，那其实呢这是一个错误的认识，那下一个模态呢就比较关键了， 下一个模太的工作过程呢，就比较关键了，也就是模太三，模太三呢？ q 一 q 四管子 关断，就是说这四个管子全部都是关断的邪正回路里面呢，由于有一个大电感的存在， 他的电流方向呢还是保持原来的方向不变，然后我这边红色的画的都是实际电流的流向，不是电流的参考方向。我们可以看到这个节点，这个地方呢，斜震电流会分为两路， 一路呢流到 c 四里面，一路流到 c 二里面，流入 c 四呢，就是说这个电容是一个充电的状态，因为他管子关断吗？他原 原来管子两端的电压是一个接近于零的一个导通电压，那这个管子一关断以后，他两端的这个计生电容就会开始充电，由零充到 v 应，那 c 四是一个充电的过程，然后我们看到 c 二 第二两端电压呢，原来是稳定在 v 硬，然后呢你留过这个方向的一个电流，这个方向的电流呢是给电容放电的，这个电容的放电呢就是 lc 斜震变换器的一个关键点， 由于邪正电流在给 c 二放电，然后呢他在 q 二导通之前， c 二必须要放电至零，这样才能 使得变换器能够实现 q 二管的零电压开通。这个时候呢还会引出一个关键问题， 就是说 c 二一定要在死去时间之内放电至零，所以呢我们的死去时间必须要比 比 c 二放电至零的这个时间要长，要留出一定的预量，不然的话把 c 二还没放电到零， q 二就导通了，那这样的话我们不就实现不了零电压开通了吗？所以我们要研究 c 二放电的这个时长，或者呢我们也也可以说是研究 c 四充电的时长， 这两个时长呢是一样的，那我们这个时候呢，会列一个节点的 k cl 方程，然后给这个电容充电，放电的这个电流 ip 我们可以认为它是一个恒定不变的直流， 因为呢这个时间呢很短，然后呢电流你可以认为它来不及变化，这时候我们练一个 k c 要方程 i p 等于 c 四 d v 四 d t 减掉 c 二 d v c 二 d t 这个方程是这样的， 那他这个地方的 vc 四 dt 呢，就是这个方向的一个电流，然后呢这个地方呢是一个副号，因为呢我们列 cdu dt 电流的时候，他是按照参考方向来的，那我们知道这个时候实际电流方向跟操方向相反， 所以我们要用一个减号，这个呢就是这个第一个 k c l 方程，这边这个 v c 二呢，我们根据 k v l 方程可以把它化解为 v e 减 v c 四，就是你在这个回路上列一个 k v l 方程，就是说 v e n 等于 v c 二加 v c 四，然后我们的 v c 二就是 v e 减 v c 四，那我们知道呢，这个 v e n 是一个恒定不变的直流，所以呢 d v e n 呢就是零，那这个地方呢，就变成了正的 c 二 d v c 四 d t 这个时候说明一个什么问题呢？就是说如果我们 c 四 c 二是相等的，那流过他们俩的电流也是相等的， 刚好等于二分之一的 ipt 二，那我们知道电容电压的变化规律呢，就是对流过他的电流进行一个积分，那流过 c 四的电流呢，就是二分之一的 ipt 二，然后呢这时候他两端的电压变化 可以列一个这样的公式， c 四分之一，然后对二分之一 ip t 二进行积分，然后呢积分是 大线，分别是 t 二 t 三，那这个时候等式右边就是 t 三十克的电压减掉 t 二十克的电压，我们知道呢，他最后呢会被充电到 b e， 然后呢他的充电初始值是零 边，就是 v e 减零这边，因为我们是认为这个电流是一个直流，那它这个积分的结果就是二分之一 ipt 二乘以积分的上线减掉下线，那这个 t 三减 t 二，我们记为第二台器，最后呢就可以得到一个这样的公式， 两倍的 c 四 v e 除以 ip t 二。这个呢计算出来的是 c 四的充电时间，也就是 c 二的放电时间，那他们俩这个时间是一样的，那这时候我们用 matter 来验证一下公式的准确性，那这个时候呢观察的是这个 vc 三两端的电压，那其实呢跟这个 vc 二 两端电压是一样的，那我们来看一下这个模态的持续时长跟我们计算的是不是一样，你可以看啊，这个状态呢就是 mose 管的计生电容放电的这个状态， 我们用这个油标呢可以掐出来他这个状态大概是一百二十四个那秒，那根据我们的计算呢是两倍 c 四 v 引吹 iptr， 这时候呢我们需要看一下 ip 七二呢到底是多少？ ip 七二呢，大概就是这个时刻，就是这个四驱开始的，这个你可以看到呢，这个时候斜震电流的 扶持是五点七三七安排，那我们可以用公式来计算一下这个时长是多少？二乘以一千匹法一扶持，二乘以三百一十一除以五 五点七三七，我们这时候呢算出来是一百零八个那秒你可以看到呢，会比实际的一百二十四个那秒要稍微短一点。这个是因为呢，我们在计算的时候，利用了一个 邪正电流为恒定值的一个假设，那实际上呢，这个邪正电流是一个在下降的一个过程，所以呢我们算出来这个时间会略短，就是说我们假设这个电流的平均值是比实际电流平均值要更大一些，所以呢你这个死去时间一定要留的 稍微大一些。好，那么这个最关键的模太我们已经讲解的很详细了， t 三时刻， c 二 c 三电压放电置零，然后我们进入模太四，模太四呢就是一个二极管序流的一个时段，他这个电流走向呢就是斜震电流方向仍然保持不变，然后呢我们会通过这个 第二管子续流，还会通过这个第三的管子续流，这个时候我们需要关注的一个事情呢，就是第六他开始导通了。那我们来看一下这个仿真的模态，你可以看到呢，上一个模态中电压下降的这个时段，这个 vlm 两段的碾压 也在负向充电，那到这个模太结束的这个时候呢，你可以看到第六的这个电流啊，就在下面这个地方， 第六个电流呢开始出现了，这个时候呢就说明下面这个管子开始导通了，然后我们再来看一下这个二极管的电流，二极管呢会在一段时间内保持这个蓄流的状态，那这个红色的就是我们的斜震电流，然后绿色的是我们留过二极管的这个电流， 你可以看到这个序流二极管会在这个电压放电置零的这个瞬间开 是导通，然后呢这个时间一直会持续到对管导通，当这个 管子导通以后，这个电流就换流到莫斯管本体，就不再留过这个计生二极管了，这个时候呢，这个 vc 三两单的电压呢？其实就是一个导通压降， 你可以看到它是一个负零点八伏的一个二极管的导动压降，这个瞬间 q 三管子导通实现一个零电压开通。那整个 lc 变换器的这个模态呢？就形成了一个轮回， 那后面几个模态都是对称的，我在这边就不再分析了，本期视频就到这里。那全校 lc 呢？是一个全新的独立课程，他会有一个专属的自愿群，我会上传到里面，然后免费群里里面也会有。本期视频就到这里，谢谢大家，拜拜。
