revit修改子图元设置坡度

十秒钟学会 bread 修改屋顶坡度，双击屋顶进入权重边线，这里直接输入坡度，当然也可以通过直接拖拽修改坡度，你消费了吗？

板，同样，板也分为结构板与建筑板，也具有类型属性与实力属性两种特性。今天我们主要讲解形状编辑和添加坡度，比如此房间为卫生间， 滴漏在最低处把四周的水排走。这时我们就要用到形状编辑，点击添加点修改子图源，单击这个点，输入数值即可。 在等级考试中有这么一类题，给版添加坡度。方法一，编辑编辑，点击某一边定义坡度。 方法二，编辑编辑坡度，箭头指定低处标高与高处标高即可。有时等级考试会让坡度为三分之一，这是一个无限不循环小数，这时定义坡度输入等于三分之一即可。

revert 建模过程中如何实现坡度的参数化呢？今天介绍的就是墩柱坡度参数设置。桥梁工程当中销量概量以及墩柱通常有多种坡度值。首先我们新建一个公制常规模型， 新建后打开管理面板，单位设置，将坡度设置为百分比，创建拉伸一个圆柱体，然后在前视图中绘制参照平面与参照线， 然后在中心线两侧各创建一个空心体，并剪切 设置角度参数。这里需要给坡度添加一 个公式 acctunding， 继续新建一个破读参数。 最后看一下参数效果。

lip 如何绘制平屋顶？只需要两步就能搞定。这里我们是先准备好了一块没有任何坡度的屋顶。第一步，绘制分割线，点击修改面板中的添加分割线按钮，将分割线绘制出来。 第二步，修改指图源。这一步的原理是通过修改特定的线或点的高度，从而使图源产生一定的坡度。 这里的屋顶坡度我们设定为百分之二，我们可以理解为中间的这条线要比两侧高出百分之二的高度，百分之二的高度为中间这条线至屋顶边界线的距离 乘以百分之二。选中中间的这条线，也可以同时选中这两个端点。在选项郎中将立面值修改为等于四千除以二乘以百分之二。按下回车， 退出绘制模式。我们切换到尚未试图观察一下，然后再到立面试图观察一下 完成。用心想，用脑记，用功练，关注世家之社，发现更多病应用技巧。

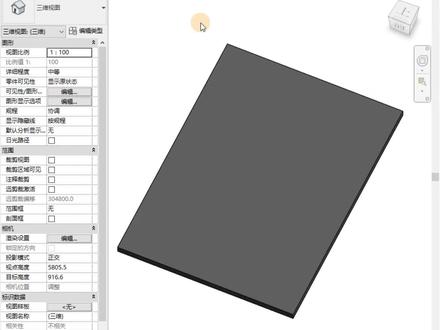

楼板怎么带坡度呢？选中楼板，点击编辑边界，接着选择坡度箭头，用时取线工具，选择一条边，坡度箭头就创建好了，再修改下尾高，点击完成，楼板就变成一块写板了。

如何利用楼板命令绘制坡道？首先使用楼板功能，然后绘制一个矩形楼板，再点击修改子图原命令，选择绿色的虚线，然后拖拉上下的箭头可以调整该边缘的高度，单击这个数字，输入这条边的高度，这样斜坡就画好了。

横线之上呢叫做向，横线之下呢叫做足，也就是项目环境和足环境啊，我们最终啊，最终最终完成的项目呢啊，最终完成的模型呢，都是叫做项目模型，叫做项目模型，然后项目模型呢，这块就涉及到咱们的一个格式，问题 是在这里，在当前咱们软件呢，一共有四种文件格式啊，都啊打头的，比如说咱们最终要的文件就是项目文件啊，项目文件呢就是点 lvt 的后缀，点 rvt 的后缀， 然后如果我们去新建项目的时候啊，返回到这个界面，单击新建，我们是要做一个项目，这里呢，他会让你去选择浏览到一个项目样板，而项目样板的文件格式呢，就 第二种 rte 的样板面格式，又叫做项目样板 rte 的，然后 在我们考试的时候呢，他也会要求去做足啊足文件，足呢，最终的格式就是我们第三种啊，点 rfa 的叫做外部足文件 afa， 然后我们新建足的时候，他也是同样会让你去选择样板，只不过这个样板呢是足的样板 图，样版的格式呢是 rft， 这四种格式呢，重点记前三种啊， rfa 啊， lvt 是项目文件格式，像不像版的是 rt 一。然后足文件呢是 rfa， 重点记前三种啊，前三种， 然后他们之间的关系呢，就是我们做足的时候，外部足需要调取到我们的足样板 啊来使用，我们去做项目的时候呢，就要调取到我们的项目样板，而我们最终完成的这个 ifa， 也就是足文件是要放到项目中啊来作为构件去使用的， 这个呢就是基本上他们之间的关系，要做项目就要用到项目样板，要画足就要用到足样板最终完成的足是要放到项目中使用的，我们最后最后 完成了一个大型的啊模型或者小型的别墅那种，他最终都是项目文件。是啊。

好，我们来看一下等级考试第二十七的第一题，这道题呢，我们要根据这个平面图和这个泡面图呢来创建模型，题中呢，要求我们啊根据泡面图来设置材质， 那么这些材质呢，就是要设置的没有标明的尺寸呢，不做要求。那么我们建模呢啊，就是这边建一个墙，这边建一个板，那么其中啊这个板的百分之四的坡度啊，是这个题的重难点， 要留意呢，这个坡度角度的单位啊，是这样角度的一个度，还是呢这样的百分比，题目中呢啊，要求我们啊是设置百分之四，这个单位呢是百分比，但是在软件里面啊，我们这边输入的是角度的度，那么这样的单位 的换算怎么去处理呢？一会呢要留意一下这里呢，给大家送一个福利，搞定并等级考试的手册，常见的并证书的问题呢，都收集整理在这里了，像常问的并证书哪些比较权威考并证书呢， 我们找工作到底有没有帮助？还有呢，考试的题型介绍，答题时间分配，答题顺序，技巧，报考条件，题型汇总、总揽报名步骤、全国考点查询等内容呢，都为大家收集整理好了，这份资料呢，可以帮助你快速的搞定闭目等级考试 领取方法呢，详见本视频的评论区。好，我们来做一下，新建一个文件， 选择建筑样板， 首先先把这个墙和 板的平面位置呢，先画一下 这个墙啊，是一个四米长的墙，厚度呢是两百， 然后画下楼板， 这个楼板呢，是啊，一米宽。 点击完成创建一张泡面图， 右键转到视图，这墙的高度啊，提 中没有给我们这边啊啊，自己来调一下啊，把它呢往下调一些，因为这个泡面中啊，这个墙呢是低于这个楼板的啊，把它往下呢啊调一些，然后来给它加彩纸，这个墙是钢筋混凝土的材质， 这边搜一下啊，是没有这种材质的，那么关于这个材质库的使用呢啊，这边先岔开啊，说一下 这材质库面板啊，上面这里啊他显示的是项目材质，就当前这个项目里面所包含的一些材质，这个是我们在样板中预设的一些常用材质，下面呢还有一个是材质库的材质，能看到呢，这边 是 autodex 材质库，里面它还有非常详细的一套材质，比如 vaso 混凝土， 它呢同时会显上项目中啊就这一种材质，那么在材质库呢，它有非常多的混凝土的材质，那么有一些同学啊，他这个材质库啊是没有的，那么没有呢，有可能他是啊这个按钮啊，他没有点开， 如果你点开之后啊这边也是空的，那么呢就是裁纸库安装失败，那么解决的方法呢，在我们的官网驻浪 beam 点 com 上面，在这里啊来搜裁纸库， 这里有一个啊 rev 的渲染功能，处于禁用状态的教学办法， 附带材质库的下载地址，这个文章来介绍我们材质库啊，该怎么去修复好的，这个是展开啊，扩展来说的一点内容，那么现在呢我们要设置啊，钢筋混凝土的材质，这边啊是没有的，所以呢我们就新建一个 重命名 彩纸，给好之后呢，发现我们这个填充啊没有啊，变化没有变成这样子的，我们先把它切成清晰模式啊，发现呢 确实没有填充，我们再回来啊，继续编辑一下这个材质， 把这个钢筋混凝土 这个材质啊，它的洁面填充图案，这里设置一下 啊，选中这个， 那么这个填充图案呢，就已经有了，它的疏密不同啊，疏密不同呢，其实题目中考试啊，它是不会要求的，如果我们想把它调密一点呢啊，了解一下，这边调整这个 beatch 就可以了， 然后我们来给这个楼板呢来加材质选中，编辑一下这个楼板的整体厚度啊，是一百九十，他呢是由两层啊组成的，当前啊这个楼板 一百五十啊，是不符合的，所以能复制一个新的 一百九十的，它呢材质层啊，有两层， 第一层没有这个名字的啊，我们就新建一个 which are 它的前面填充图案，那么考试呢其实也是不要求的啊，这边啊我就把它设置一下 应用确定，那么这一块呢，我再叉开它，讲一下我们这个材质名称啊，它里面呢是有比例的啊，就一比二比三，那这个比例的这个比的这个符号啊， 当前这个版本二零一八呢，它是允许输入的，如果呢我们使用更新一点的版本，比如说这个二零二啊，我们来试一下，我们新建一个新的材质， 比如我们输入一比二，这样呢，它提示啊，不允许，包括啊冒号这样的字符，所以呢就不能输入一比二，那么怎么解决呢？我们输入比的时候呢啊，就不要输入这个 英文的这个冒号了，我们可以打一个中文的一个符号，我们输入这个笔， 那我用的是这个呃， soco 输入法哈，它这边提示我们啊，第五个 可以啊，打出这个中文的这个符号，或者呢我们直接输入啊，冒号啊，就打中文，让他就联想出一个中文对应的这个符号啊，这样呢回车啊，他呢就能输入了。 好，这个呢是一点小的技巧，那么我们呢还是回到二零一八的版本中啊，因为考试呢，就是使用二零一八或者更老一点的二零一六来考试哈，我们演示还是用这个老版本来演示这个的厚度呢是四十 复制一个， 这个厚度呢是一百五十，下面这个速土夯实啊，速土夯实啊，他指的就是这个楼板下面这个土的处理的办法啊，他并不是我们楼板的一个材质之一，所以这个速土夯实啊就不要去奢侈了。 好，那么我们这个楼板呢也分出材质层了，那么下一步呢就来添加楼板的坡度，也就是我们散水的这个坡度，我们可以平铺一下， 我们回到啊这个平面图中来编辑这个楼板。 为什么要回到平面图中来编辑呢啊？有些初学者的同学啊， 这个抛面图中点击楼板的时候点编辑，他会提示这样的一个对话框，也就是说呢，我们抛面图中啊啊，他并不能去观察我们这个楼板的草图，就这个楼板的边界线啊，不能显示，他要求我们转到一个别的视图， 所以呢，我们就不要在抛面图里面去点这个啊，点这个编辑楼板，而是呢在平面图这边啊选中楼板，然后呢来进行编辑，那么创建这个坡度呢， 我们使用这个坡度箭头，用这个箭头啊啊两点画出一个箭头来指示坡度的一个方向，但如果你不清楚啊，这个坡度方向是该向左划还是该向右划呢？我们啊可以随便的先试一下啊， 比如先这样画一下，那么这边显示的是相反的啊，那我们就把这个呢删掉，重新呢来画一下， 现在呢这个坡度有了哈，我们把这个坡度的值啊给他调整正确，要进来之后啊，选中这个坡 面符号啊，如果没有选中的时候呢，他是楼板的这些参数，参数里面这个坡度呢是空白的，我们要选中这个坡度的符号， 能看到啊关于坡度的设置，当前呢它坡度啊是按照一个尾高的方式呢来指定的，也就是指定呢起始两点的一个高度的偏音值，我们这边啊通过啊坡度的方式来指定 这边呢就可以来设置坡度的。那如果啊有些同学不注意哈，看到啊，这边写了一个四，那这边我直接输入四回车 啊，他这个坡度方向反了啊，我们再把它呢先调整一下， 这边在这里啊好，那么输入四呢啊，这边呢就要注意一下，它这个四呢是四度，而我们题目中啊要求的是百分之四，所以呢还不能在这边输入四，那怎么去调整啊， 回到我们这个坡度箭头这里，我们输入四的时候啊，直接在这边输百分之四回车，它呢会自动啊帮我们换算坡度的一个正确的数值， 这样呢才是一个正确的坡度。最后看一下它这个楼板的高度， 他呢是高于标高二十的地方，那他为什么这个楼板就啊飞起来了呢？你看 它这个值啊，是标高一零零的位置啊，为什么楼板飞起来呢？还是因为啊在这个坡度里面，它这里啊给了一个嗯高度的一个偏移，把它呢调成零， 那么这个楼板啊，这一点啊就是在比较高零点的位置，题目中呢要求我们往上偏移二十， 那么这个楼板呢就调整好了，因为啊这个散水楼板啊，他的坡度呢是个重点，所以我们画好之后呢也可以啊检查一下 使用注视这边有一个高成点坡度， 那么这个四十比一千呢，就是百分之四的含义了， 或者呢我们也可以切换一下这个里面的一个显示的格式，把它呢改成百分比，显示下它单位， 那这边呢就是百分之四了，我们呢也可以从三位中来观察一下这个模型， 那么这个模型啊，有些同学会说，哎，为什么这个抛面他没有显示这个抛面的样式呢啊，是因为我们看一下啊，因为啊这个侧面没有被抛开，我们可以创建一个抛切框， 在这边选一个啊这个选择框，然后呢拉动这个框， 当这个框啊把我们模型抛开的时候啊，这边就会显示里面的材质层和填充了， 如果想取消这个啊这个框呢还可以啊，在这个地方把这个泡面框取消，勾选 好的，这个呢就是关于这个题目的一些讲解啊，最后啊保存一下，注意呢用这个文件名来保存文件就可以了。好的，这个题呢就先讲解到这里， 如果你想跟我更系统的学习 revit， 或者呢更系统的学习 revit 以外的更多的 beam 的核心软件呢？可以关注我们驻浪斑马课堂的这套课程体系。

react 如何绘制带有坡度的栏杆扶手？这里我们以楼梯为例，一般我们在绘制楼梯后，楼梯会自动生成栏杆扶手，这种带有坡度的栏杆扶手会带有箭头指引。 那么我们该如何绘制这种栏杆扶手呢？只需要一步就能搞定。点击建筑选项卡中的栏杆扶手按钮，选择放置在楼梯或坡道上， 直接点击楼梯就能自动生成栏杆扶手了。此操作办法在一些版本较低的 rap 中无法实现，那我们可以这样做，切换到二层平面，试图点击栏杆扶手按钮绘制入镜，我们把栏杆的 镀金给它绘制出来， 然后点击拾取新主体按钮，拾取楼梯，点击完成按钮，切换到三维视图查看一下 完成。用心想，用脑记，用功练，关注私家之社，发现更多病应用技巧。

同学们大家好，今天呢我们把上节课所遗留的这个坡道的借力给大家进行讲解一下我们的这个 ravage 软件。 那首先呢跟我们楼梯的命令是一样，大家在昨天绘制楼梯旁边就发现了这个坡道的一个命令，那我们首先选选择这个坡道命令，那这样的话呢，我们就可以看到 他这个也有一个标高的一个约束，标高一到标高二，但是呢实际我们去确定他这个坡道是怎样的，是不是靠这个标高去确定他是靠我们这个编辑类型里面的这个 最大斜坡长度，以及这个坡道最大坡度这两个参数去确定的。那么首先呢我们先随意的去给他绘制一个，我们待会来讲这两个参数，那么首先呢直接给他这样绘制一个坡道，然后点击去，那这样的话呢我们打开三维 视图就会发现这个坡道就建立好了，然后呢我们给他切回到这个平面视图，大家也刚刚看到如果说他那个坡度不是我们想要达到或者想改他的这个长度，我们就需要点中他，然后点击编辑类型， 那我们一般绘制的时候都是把我们这个最大的斜坡这个长度给他往长了画，画到他的这个机械指，那这里老师画了一个九万，这样设置一个九万这样一个长度。 那接下来呢，我们就是刚刚看到我们那个坡度比较小嘛，然后呢他现在是这个坡度是一比十一，那假如说我们把这个给他调成一比五，你再来看一下这个坡度， 那这样的话呢我们这个坡度就变大了，这个根据我们自己的设置来说，我们再给他改成一比一，那这时候呢他就其实是我们点击应用一下，那这样的话呢，他就是一个 四十五度这样一个坡度，这个呢就是坡道的建立，那还有会自动生成一个栏杆，大家可以看一下我们 楼梯一样给他，或者说我们再给他联系回来。那如果说大家想要一个这个实体的话，我们点中这个也就是下边不让他镂空的话，我们可以从这个结构类型里边点击这个结构版，把它改成实体，然后点击应用，那这样的话我们下边就会生成这样一个实体的一个状态。 那还有一种方法呢，就是也比较简单，就是我们用老板来给他画一个这个高度箭头，比如说我们这这里，然后他现在是尾度偏高三百，那这样的话呢我们也会生成一个这样的， 然后根据我们自己所需要的，然后去给他不给他的这个高度，那这个呢就是我们坡道这里那上节课。 那我们还有一个问题，就是在我们在绘制楼梯的时候，画实际建筑的时候，他不仅是有一层楼梯。那大家看一下我们这里有这样一个命令，我们首先来绘制一个楼梯这个 改善整体浇筑，然后现在大家看到是他所需梯面数是二十三，我们还给他分成一个十二，一个十一，嗯，那这样的话呢我们这个楼梯就建立好了，打开这个立面图，那如果说我们上层也需要的话，我们有一块钱命令，就是我们先把这个标高给他进行固执， 这样绘制完了以后呢，我们选中，然后这功能选项卡里边有一个选择标高，那这个呢就是自动生成的，比如说我们点击这个连接标高，我们把这个给他都框选住以后，然后点击确定好，那大家看一下，那这样的 话呢就会他自动的去连接这样一个命令。那如果说是我们需要断开的话，比如说我们把这个标高四以及标高标高二和标高四都给他断开，选中以后点击确定， 那大家就会发现我们这个楼梯直接从标高二就连到了这个标高五的这样一个高度，那这个的话就是我们去平时在 实际操作当中给他楼梯的一个命令。这节课呢我们就就讲到这里了，大家整体的去回顾一下我们这个楼梯以及拖到室外台间的这样一个界定。

好，前两天这个微信上有人问这个坡度管子怎么做的啊？怎么做的，今天大概来演示一下。 好，我现在模型里放了一段这个坡度管子啊，坡度管子，这个主管是一百一的啊，一百一的，然后这个管是五十的，嗯，五十的，我们大概演示一下，演示一下， 我们先看一下规范上对这个坡度的规定啊，这个一百一十的管子大概是零点零一二啊，这个是铸铁管的啊，下边这个，呃，下边那个表格是那个塑料管啊，我们 做的时候要看清楚啊，看清楚，接下来我们软件里面啊，对，这段排水管这是坡度 啊，我们全选他选坡度，给他一个一点二的坡度啊，注意控制一下这个起坡点啊，起坡点， 然后我们打对号，那么这一段管子啊，这一路管子全部被设置成一点二的这个坡度了啊，坡度了，包括这个小的支管也是啊，小的支管也是。 然后接下来我们选择这个支管，然后点击坡度，然后管子越细坡度越大，给他个一点五的坡度，完成好，这段管子的坡度就变成了一点五啊，主管还是一点二， 然后接下来是支管一样的一点五的坡度完成。好，这样的话，我们这个对路管子坡度就 设置好了啊，设置好了软件里面排水管的绘制，尤其是坡度确实比较难搞，大家也不要太纠结啊。 接下来我们多说一点这个重力坡度水管的标注，出图，我们随便选一个标签啊，这是系统自带的啊，然后这个是直径的标签，然后我们选择这个珠，然后编辑 它里面有一个直径的标签，我们给它添加另外一个标签。我们都知道管子有起点偏移和终点偏移两个属性， 就可以利用这两个属性标注坡度管子的起点和终点的高度，这样的话就可以达到一个指导施工的目的。好，我们找到起点 剪片仪，给他一个前缀吧，这个随便你制定而已，我们给他起点高度。好，我们确定，然后调整一下这个位置，哎， 好，我们调整一下位置，让他更协调一点。好的，接下来我们把竹载入到项目里面看一下效果。 好的，看到了吧？这根管子的起点高度就是一千啊，起点高度就是一千，管径是一百一十，好，没有问题，对吧？我们调整一下它的位置，让标签指向到起点， 接下来我们标注另外一段管子。啊，好，改一下我们这个图。好，这个高度 就是一一七八。好，这样的话，哎，我们看一下这段管子的起点和终点，好像反掉了，对吧？好像反掉了，对不对？其实是这边是一一七八，对不对？为什么会这样？因为这个跟你水流的方向有关系，大家不要纠结。好吧，不要纠结。 好，我们看支管一一八九这个什么高度，哎，这个是这个点的高度，对不对？这个点的高度，所以说我们可能要对这个竹进行一个适当的调整啊调整，嗯，我们把这个起点这两个字删掉好了， 删掉的话就剩高度，对吧？我们也不不不说他是起点或者是终点，这样吗？就可以了。然后我们把它载入到项目里面，看一下效果，这边一七八，然后让他 指向这个点啊，指向这个点就可以了，对不对？然后这段也是一样啊，一二八一，调整位置，指向这个点，然后我们的这个支管啊，支管也是一样的，标注一下。 好，这边是一二六二，对吧？没有问题啊，没有问题，这样的一个图纸，对吧？我们可以拿到现场指导施工了，对不对啊？指导施工了，关于这个 起点或者中点，我们在主里边他的属性啊，其实两个对不对？一个起点偏移，中点偏移，你如果需要标注起点，重点都标注，你做两个主吗？对不对？起点就写起点偏移，然后这边终点就写啊，端点偏移，对吧？ 端点便宜，对不对？两个，两个属性，你可以做两个主，如果你需要的话，对吧？但是我认为没有必要啊，我认为没有必要啊， 你有一个主就可以了，比如说三通弯头啊，标注的可能不是很精确，对不对？因为三通弯头还要占一定的空间，但是我认为指导施工足够了啊， 这个只是一种方法啊，仅供大家工作中参考。

楼板怎么单点放坡呢？首先选中楼板，点击添加点，然后在楼板任意位置单击，接着按一下 esc， 取消放置后框，选中这个点，修改点的偏移量为付一百，这样坡度就做好了。

lip 如何绘制铺顶类型？二像这种铺顶有两种办法进行绘制，第一种，定义坡度，点击建筑选项卡中的屋顶按钮，选择使用举行工具，将偏移值修改为五百， 先将屋顶机线绘制出来，给左右两侧添加一个定义坡度，将坡度值修改为三十五，点击往常按钮，切换到三维视图， 选中墙体，进行一下附着，搞定第二种，破度箭头，先将屋顶机线绘制出来， 点击坡度箭头按钮，从左往右，从右往左 绘制坡度箭头，选中全部坡度箭头，在属性面板中将指定修改为坡度，将坡度修改为三十五，点击往常按钮，切换到三维视图，进行一下附着， 完成。用心小，用脑记，用功练，关注私家之社，发现更多病应用技巧。

嗯，将军，坡道的话就选择坡道类型，设置底和宽，把底底和顶的高度，然后设置坡道的宽度和长度。坡度绘制坡道， 然后捕捉穿到绘制坡道，然后拾取草图或者绘制边界， 顺着坡道回至边界五米， 然后选择 t 面， t 面就是这两个面，然后他的高就在这里啊，底更高，这是很高，长 要求确认，而这个它的一个 plus 决定形成，而它的扶手也是跟楼梯一样，它自动生成， 你单独删除它没有影响，然后你后期再重新绘制，然后点击拾取新主体，然后拾取这个坡道即可。 然后绘制就跟楼梯的一个类型是一样的，你单独或者替换它类型或者删除都不影响整个坡道的任何设置。
