中望cad怎么填充剖面线

大家好，今天我们来学习一下抛面线， 当我们画完一个图之后，有时候他的一部分你需要做一下泡面，去代表他是什么材质的，或者是重点标注。比如在机械行业中，你如果在这个园内 点这个点这个图案填充， 就在这一个绘图选项卡中，你点一下，点一下之后他就会出来 一个对话框，然后你从这个对话框里这个地方是十七点，他现在第一步 就是让你失去内部点，你要想在这实现一个 泡面，现在填充，你可以选选他内部，然后你没有选之前，你可以先选他。 嗯，图案，比如我就选这一个图案，点一下他，然后把鼠标放到这个圆的内部，点一下左键，这时候他就填充，填充完毕了， 你可以选择这个他的颜色， 然后选择之后你点关闭图案， 他就完成了。一般在机械中不需要选颜色，比如我画这一个图，点一下这个图案填充，然后颜色无， 然后这个金属的就选择这一个图案，然后点一下他内部右键确认，这时候你的泡泡面就完成了。比如如果是画一面墙， 像这样画一面墙，如果是砖块的这个图像，就可以点一下泡面， 然后点一下这这个小三角，然后你选择这个，这个，这个都可以选择这 这个吧这个砖块，然后你把它放到这个你需要的图案里面，这时候你点了之后，你看到没有，他就显示了一根线， 一根线代表你图案设置的比例，这泡面线的比例太大了，你可以输入零点五，看见没有他就多出了几根线，如果你输入是零点一， 你看他就会又多出几根一些线来，就是你这个泡面线的比例问题， 你可以根据你的图纸大小随意调，随意调整这个旁边线，然后右键确认， 这样就完成了泡面。还有一种 画一个圆，他有一有个小三角，下面你点一下他有个渐变色，你点一下渐变色之后， 你看你把这个鼠标放在你需要做泡面的地方，他就自然而然的给你生成一个玉兰。如果我现在选了渐变色， 第一个是蓝色，你看他就蓝色跟黄色组合，蓝色，如果跟绿色组合，他就是蓝色跟绿色， 这个他就是横向拍的，这个是绿色，蓝色在中间他都有预览，很简单这个 然后你点一下需要放置的位置，然后点一下关闭并确认，或者是右 键确认都可以，这就是我们要画的抛面线。好的，谢谢大家，希望大家收藏点赞加关注，谢谢！

继续讲解天河 c、 a、 d 的绘图工具，对称画线，输入快捷键 d、 c。 选择中心线，选择起始点，绘制即可。 剖面线，输入快捷键 h。 可以调整文样，也可以调节比例、角度、颜色、背景， 点击变现时起点，在需要打破面线的区域中点一下，点击右键，点击确定平行线。垂直线，输入快捷键 px， 选择基准线，选择起点或输入间距，根据鼠标位置会生成平行线或垂直线，选择终点或间距，平行线就完成了。垂直线的绘制也是一样。 切线，输入快捷键 q、 x。 选择相切对象，选择起始点，选择 切点。公切线，输入快捷键 g、 q 分别选择两个圆的切点即可。 管道线，输入快捷键 g、 d。 输入管道直径，输入管道 b 后，选择起点和终点，也可以输入 a。 切换圆弧，指定直径和角度即可。今天的分享就到这里，我们下期继续。

在微图中生成破面图的方法，点击生成破面图，选择绘制路径，绘制铺面线， 装机结束，开始生成破面图，现在就是该区域的破面图结果。

大家好，咱们继续讲填充指令，基本绘图里这个图标填充，鼠标左手键点选点一下，看下面提示你实区点 失去还的一点，这个立即菜单，第一列是失去点和边界两个来换， 第二列呢是选择抛面图案，不跑，不选择第三独立，非独立，这是抛面线的一些比例，比例是三角度四十五是吧？这些他的比例关系好了，我可以点击这个环的一点， 成功看下面，成功拾起道环，然后点右键，好了，填充 重复上一个指令拾取点，我现在可以把这个比例改一下，刚才是三，我现在改到一，然后我再拾取这点，好了，成功了，点右键，看了吗？这两个比例是不一样的， 也可以从这个下拉菜单绘图填充旁边线，旁边线点击他以后下面咱们 把这个选到，拾取边界也可以用奥特加一来完成。拾取边界的话，我可以拾取这个长方形， 点击左键，把鼠标放到长方形上，点击左键，然后点右键， 哎，选上了是吧？重复上一指令，选择边线，我可以选择这条线，这条线右手这样回车是吧？哎，选到这里头了， 但是他的编辑修改可以鼠标放到这个位置，双击左键， 哎，这时呢，他这个图案都出来了，现在是缺省的。比例三九十四五，可以是草的确定，哎，变成这种的 再双击是吧？可以是这个玻璃，然后可以改变比例二是吧，确定， 哎，这是他的编辑修改 双击是吧， 其他图案是吧？可以这种图案确定修改它双击高级预览，这里头有很多 泡面线形形状是吧？选择它确定，确定是吧？变成这种，呃，这个呢？是咱们的泡面线 填充的这一些操作方法，在填充旁边抛媚线旁边还有一个填充，这个差不多是实体填充，像那个眼睛里面这个就可以用它点击他以后， 然后我点选这个里面的一点右手键回车，哎，他变成一个封闭的 重复这个指令点，一点点、两点点、三点点、四点，是吧？我选择了四个然后回车，哎，这个就是咱们的这个填充， 双击他以后他的一些属性也可以出来，是吧？ 改变他一些这个餐梳啊，一些什么都可以的颜色，是吧？现在随层的我可以给改成红色，是吧？这是编辑修改对他进行。

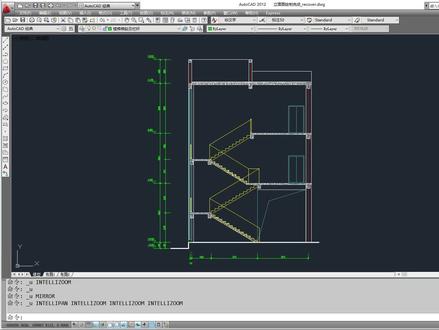

那么做好了局部视图以后，我们再做成跑面图啊，我们再做这个跑面图，那么跑面图呢，我们应该怎么来做呢？ 很好，我们现在呢直接来按照箭头，但是箭头又没画，那怎么办？那我们就画一下箭头，箭头用什么画呢啊？我们可以用我们的这个 pl 命令啊，多线命令了这个这个多段线命令来进行画，绘制 这种箭头，当然你也可以用什么呢？我们的就是引线标注啊，引线标注这个命令来进行这个啊，这个这个标注也可以，那我们怎么做呢？输入我们的引线的快捷键啊，二一 输入 l 一空格啊，然后呢，大概在这个位置点一下，拉出来啊，把这个打开，你看他是不是有个箭头啊，再拉大大概这个位置点一下，再拉下来，点一下啊，再回车啊，再回啊，直接退出就行了啊， 你看这样是不是画了一个箭头，但是呢，我觉得这种箭头呢啊，他不太是吗？不太一样，对不对？我想要啊，其他的箭头行不行啊？其他的也可以画，怎么画呢？就用我们的多线多段线命令啊，输入 pl 多段线命令， 那么输入 p 二回车，然后呢点一个起点，是吧？这是一个起点啊，那么呢，我们再输入什么呢？我们再输入一个长度啊，长度，那我们比如说输入一个二啊，回车，这是长度，对不对？ 那么你可以再输入一个长度，比如说五回车，这是另外一个长度啊，另外一个长度，然后呢，那么这种呢，就是画出来的一种多段线，直接画出来就是多段线的，那么我们可以通过这个多段线呢来实现箭头的绘制啊，箭头的绘制怎么做呢？同样 输入 pl 空格啊，在外面大概点一个点，然后呢他会有这个提示，比如说宽度，哎，那我们就可以输入什么呢？宽度。输入什么呢？输入这个宽度的命令 w 啊，输入 w 回车，第一个宽度呢，为零啊，我们就直接回车，他默认为零，我们直接回车，然后指定端点的宽度呢？端点的宽度给我们先看一下二啊，输入二或者是一吧，输入一回车，好，这就是端点的宽度，看到没有啊？至于这个长度呢， 可以根据你自己的需要，比如说我们现在输入三啊，我觉得三差不多回车啊，你看他是不是有个箭头啊？那么往后呢，我们再输入 w 回车，然后呢这里呢输入什么呢啊？宽度为零 回车，对，单点宽度也为零回车，然后长度长度我们随便给一个啊，随便给一个也给一个三啊，回车， 好，往下往下给一个四回车啊，再回车就完成了。这样呢，我们也能画一个自定义的箭头，这个箭头呢就是根据你自己的需要啊，所绘制出来的一个箭头，对不对？如果你不想要那么长，你可以拖短一点啊，直接选中拖短他就行了， 我们移动到差不多的这个位置，你看这样子是不是我们自己做了一个箭头啊，这样的一个箭头是不是比较大一点啊？就跟用二一工具，用我们的啊，用我们的这种样条，这个这个引线标注工具呢，做出来的是不一样的箭头，起码他箭头的大 大小是不同的了，当然我们眼线标注也可以去更改他箭头大小，是吧？ ok， 这个呢就是我们用我们的多段线命令所画的一个箭头啊，多段线命令所画的一个箭头。好，把这个箭头呢进向到下面。嗯，把正确工具打开啊，打开了啊， 镜像到下面来，对吧？然后呢再复制一下，把它从左边复制到右边去，那复制到这里来，大概这个地方再点一下，复制好他，然后呢再进行镜像 啊，接下来对不对？那这样子呢，我们就有，是吧，很明确的，这个箭头啊，放在这个位置，然后 用直线工具啊，大概以这里捕捉，在上面画开始中心线，水平线，然后呢画圆多大呢？这个圆是十五，这个大家都知道啊，下面有直径吗？对吧？这里有高度十五啊，这个高度十五， 那么然后呢再偏移二点五啊，上下偏移二点五，从外面画一条垂直线啊，这条垂直线呢你可以拉下来啊， 并且呢偏移十二往右。多余的删除，修剪掉，不要的啊，修剪掉不要的，多余的修剪掉啊，这样子就可以了， 是吧？中心线呢要改成中心线的样式。 ok， 然后呢做好以后填充输入 h 回车啊，填充的时候呢，我们先把这个图层选为 辅助线层啊，或者是零层啊，或者是零层，根据你自己选，但是你不要用轮廓层，因为轮廓层填充出来就很粗了啊，你不要用轮廓线层，我们可以使用这个啊，零层，当然现在的零层呢有点混乱啊，跟我们标注层是一个颜色的， 或者是我们这里建立一个啊，建立一个什么都我们颜色啊，改为默认的白色的，这种什么都没设置的啊，图腾一 是吧，我们用图层一来进行填充，输入 h 回车，选择 a s i 三幺的这种样式，然后呢进行填充啊，选择这几个区域，填充密度呢改为零点五回车啊，零点五差不多啊，再关闭 填充好它，对吧？如果说你觉得密度不够，那你也可以改小啊，改成零点二啊，改密一点也是没问题的是吧，改密一点也是 ok 的啊，这样填充好，那么右边这个也是一样啊，从直线啊，用我们的这个中心线的这个样式， 从这里呢捕捉，因为我们打开的对象追踪嘛，对吧，那我们就可以往上追踪他的垂直点，然后呢再往上画，然后呢画圆， 改成我们的轮廓线头。画多大呢？画的是十一，前面我们画过这个图，我们知道啊，画的是十一，直径十，直径二十二，半径十一，槽的这个厚度就是这个宽度 为六啊，半径就是三，那你就偏移三，上下偏移三，那改成轮廓线层深度呢？是底部进去十八点五，那我们可以偏移画条线偏移十八点五啊，这个线呢在啊，你也可以直接选中拉下来， 多余的呢，修剪掉，删除掉，修剪掉，修剪修剪修剪修剪，不要了，再次进行什么呢？填充 h 啊，选择这种样式，改成零点零点二，再次进行这个填充，回车就可以了，对吧？填充好啊，中心线什么的啊，断掉上对不对？中心线什么的给他断掉啊，这样子呢，我们就什么呢，就画好这个图了，至于标注啊，其他的这些标注呢，这些标注呢倒是没什么，但是这种二 二乘以直径十五这种标注啊，他是怎么做出来的呢？对不对？他是怎么做出来的呢？啊？那我们就通过我们的这个标注样式去进行啊，相对应的修改，或者是直接 怎么样直接进行标注，标注多少呢？比如说我们看这个地方啊，他标的是二乘以直径十五，对吧？也就是这个位置到这个位置标下来，标下来以后呢？标了，只标了一个二啊，双击他改成 二乘直径啊，百分号百分号 c 十五啊，然后呢再点上面的关闭， 这样做，是吧？这样子做就可以了，对不对？我们这样呢就可以做出来啊，二乘以直径十五，其他的也是一样啊，再比如说上面，然后是右边二乘以直径二十，那我们也是一样，先标 标一个二标一个同高，然后把文字呢往右边放高度要同样啊，然后呢双击这个标注，再改成二乘以 直径，就是百分号百分号 c 接近二十，再关闭文字标注，哎，他就这样出来了，对吧？那这样子呢，我们就可以啊，得到我们想要的这种啊，标注的这个样式的，这个设置 好样式的设置， ok， 当然很多人说我修改我们的这种标注样式行不行啊？输入低空格，然后呢？我去，对吧？我建立一个啊，我建立一个，然后呢？我前面加一个前缀， 对吧？我前面加一个前缀啊，这样子呢啊，比较不合理啊，比较难以去控制他，对吧？你的前缀就是加一个二吗？但是后面的呢会变呢？比如说有些人说我前面加一个 二乘以，然后呢直径百分号百分号 c， 我先加一下这样的，对吧？我先加一个这样子的啊，吸体副本，然后我再去进行标注。对，你确实能够标出来这个宽度，但是呢啊，后面也是 指定二啊，对，那如果说我标这一个啊，二乘以直径十五，然后呢我再选中文字拖下来，那是文字，他是什么？文字是这种垂直的，那么如果说我改变一下样式 啊，改变把文字改成水平的啊，那么文字呢，他是这样子的，对吧？这样子呢倒是差不多，问题是他标注的箭头呢就不同了，是不是他标注的箭头呢倒是不一样了，理解这个意思吗？啊，那么呢你也可以通过对吧文 这个文字当调整当中的符号的箭头以及文字去进行这样的一个设置，但是呢，始终得不到我们想要的这种样式啊，始终得不到的，对吧？他始终不会有什么啊，改成我们就是想要的这种效果啊，达不到对不对？ 拿不到啊。那么呢，所以呢，我们一般呢是直接通过这样的一个标注，然后呢进行修改得到我们的这种样式，除非说你要把箭头也放在这里啊，那倒是无所谓啊，那倒是无所谓，或者说你拉出来一点啊，拉成这样子，对吧，去进行说明啊， 那么当然更推荐大家的是标好，然后咱们去进行这样修改就可以了啊。 ok， 那么其他的这个标注呢，我就不去啊，过多的进行说明了啊，因为都是普通的这个标注好，那么这一节课的这个轴类零件的绘制好，我们就先讲到这里，好。

绘制一条勾渠的剖面线，使用三 d 破例线 端点从 k、 e 开始。勾渠的边线、水线、沟底的节点 两边基本是对称的。 最后一个点是 k。 二 ok， 完成。 选中三 d 多段线，右键属性输入每个节点的 z 值， 线上节点会有红叉标志， 此处的高成值只能逐个输入。 输入完成。用 p、 m、 x 命令画剖面线， 选择刚才的三 d 线， 输入水平比例尺、 垂直比例尺。 ok。 后面线绘制完成。将水面线标上去。 将勾局剖面线复制到剖面图， 以 k、 e 为基准点， 检查 k 二点吻合 调整以前的地面线，使之与沟渠贴合。 输入标注 太真的，我的心中留 比平和垂直比例不一样，所以看着比较陡峭。好了，浏览代码。
