三相三线电能表接线方法

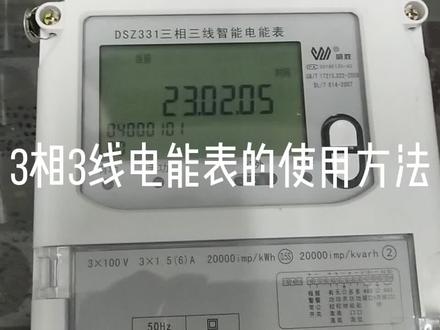

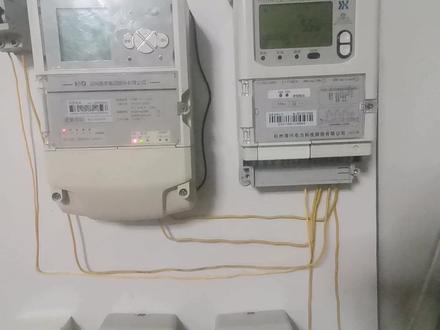

兄弟们，今天我们一起学习一下三项三线智能电能表的调整方法及接线方法。他的显示屏可以显示他的有公分量、无公分量工作电压等， 这是他的有功脉冲显示。 led 无功脉冲显示、 led 指示灯、红外接口的超表接口电路报警指示灯，上选键，下选键。 他的下边的三乘一百是他的电压互感器二十的一百伏电压，这是他的二电流互感机的二是感应电流。两万 imp 是他的两万个脉冲信号， 正好是他显示的一度电，这是他两万个 mp 的蜈蚣电流显示分量。如果我们要想检查这块表的电能量，也就是他走了多少劲，我们就需要将他的菜单调制 正向的有功总电量这一栏，这就可以直接读出他这块表他走了多少字，消耗了多少电呢？ 电能表的二号、五号、八号段子是接它的 p t 二次的一百伏三线的一百伏。电能表的一号、三号、七号、九号段子分别接的是它的 c t 电流互感器二次的感应电流。电能表的二十四号段子、二十五号段子。还有二十七号段子和二十八号段子是他的远程的四八五的通信接口线， 这是他的四个的四八五通讯接口线，这个接口线可以进行远程的超表。好，今天我的分享完毕。

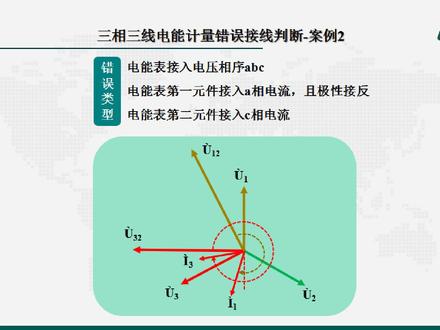

见仁见智，分享电能剂量知识，今天分享三厢三线电能剂量错误接线判断案例。二、错误类型，电能表接入的电压像序为 abc， 第一元件接入 a 项电流且即性接反，第二元件接入 c 项电流。 这是我们测量的一组数据，给定的条件是负载为感性功率因数，角 fi 在零到四十五度之间。首先我们画像量图， 因为角又一二又三二等于三百度，所以电能表肌肉的电压为正向序，所以按正向序的规则画出又一又二又三。然后利用相量的加减法则，做出又一二又三二又一二等于又一减又二 u 三二等于 u 三减 u 二。接下来，根据测量的数据，角 u 一二 i 一等于二百三十一度，画出电流向量 i 一角 u 三二二三等于三百五十一度，画出电流向量二三。在此基础上，我们进行错误接线分析，判定错误接线形式。第一步，分析电流有没有即兴接反的情况。在向量图中，因为角挨一、二、三之间的夹角等于六十度， 所以必定有一项电流即兴接法。那么到底是哪一项电流即兴接法？这就需要利用给定的条件，也就是负载为感性功率因数，角 fi 在零到四十五度之间。 在向量图中，我们将电流向量负的挨一负的挨三也画出来，之后再用一、用二，用三附近找挨一，挨三，负的挨一，负的挨三，看电压与电流的相位关系是否符合给定条件。 通过分析我们发现，路易超前负的 i 一的角度是二十一度，符合给定条件。用三超前 i i 三的角度是二十一度，也符合给定条件，由此判断电流 i 一的即兴接法。第二步，确定 i a i c 比较负的 i 一和 i 三之间的相位关系。在向量图中，电流 i c 超前 i a 幺二零度， 所以电流 i 三就是 i c。 电流负的 i e 就是 i a， 反过来 i e 就是负的 i a。 第三步，确定 u a u b u c。 根据随向关系， u e 与负的 i e 随效，因此 u e 就是 u a， u 三与 i 三随效，因此 u 三就是 u c， 另一个电压 u 二就是 u b。 这样 u a 与 i a 之间的相位角就是 a 相负载的功率因数角 faa。 u c 与 i c 之间的相位角就是 c 相负载的功率因数角 fac。 第四步，根据以上三步的分析，就可以得到错误接线判 鉴定结果，也就是电能表第一元件接入的电压 u 一二就是 uab 充入的电流 i 一是负的 ia， 电能表第二元键接入的电压 u 三二就是 ucb 充入的电流 i 三是 ic。 接下来就是确定计算错误功率需要的角度。 将电压向量用一反向延长，可以得到角入一二二一等于两百一十度加 fia， 因为这个角和 fia 是对顶角。角入三二二三等于三百三十度加 fic。 然后就是计算错误的功率和更正系数。 我们假定三相负载对称，这是错误的有功功率计算公式，把两百一十度加 fia， 三百三十度加 fic 代入，计算结果为 ui 赛引范 则有功更正系数 k p 等于正确的有功功率除以错误的有功功率等于根号三除以探听范，这是错误的无功功率计算公式，把两 百一十度加 fia， 三百三十度加 fic 代入计算结果为负的 ui 科赛引 fi， 则蜈蚣更正系数 kq 等于正确的蜈蚣功率，除以错误的蜈蚣功率等于负的根号三乘以探听 fi。 下面我们来画错误接线原理图。首先将 b、 c 三相线路、电压互感器、电流互感器、 三镶三线电能表这四个部分合理，不图注意标注即兴。还有互感器二次接地，然后连接电压二次线。因为 u 一、二等于 u a b， u 三二等于 u c b， 所以电能表的一、二、三三个电压端子分别与电压互感器和 b、 c 三个电压端子对应。 这样我们就把电能表的电压端子一与电压互感器的电压端子 a 相连，电能表的电压端子二与电压互感器的电压端子 b 相连，电能表的电压端子三与电压互感器的电压端子 c 相连，之后连接电流二次线。因为电流 i 一等于负的 ia， 也就是电能表第一元件通入的是 a 向电流互感器的电流，且即兴接法，所以将电能表第一元件的电流回路与 a 向电流互感器的二次错位相连。因为 i 三等于 ic， 也就是电能表第二元件通入的是 c 项电流互感器的电流，所以将电能表第二元件的电流回路与 c 项电流互感器的二次端子直接相连。通过错误接线原理图 我们就能直观的看出电能表第一元件的电流 i 一与 a 向电流互感器的电流 ia 方向相反，就是我们常说的电能表电流即兴接法。最后做一点说明，本期分享的案例二和上期案例一的视频中有许多相同的部分， 目的是让大家在观看视频的时候进行比较，其实我们在熟练掌握判断方法之后，相同的 部分会信手拈来，重点关注的是不同的部分，后面还有几期视频也将按照这个模式制作，之后的案例视频中相同的部分会压缩精简。好，今天的内容就分享到这里，再见。

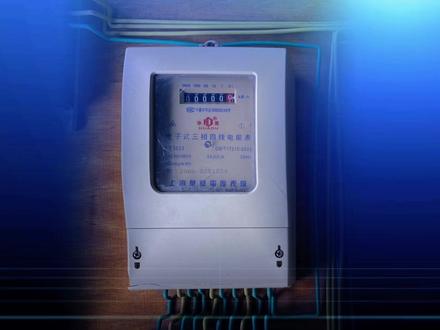

三相电能表的安装方法三相电能表一般在工农业生产中使用，今天我们说一下他最常用的一种安装方法，我们在一块电路板上给大家演示一下安装方法。三相电能表的安装。 电能表是一种常用的电器软件，对电能的计量都是由电能表来完成的。在前面学习了单项电能表安装基础上，我们进一步学习三项电能表的安装。 三项电能表安装接线可以加电流互感器，也可不加电流互感器。 三项电能表的不加电流互感器的接线安装一般分为两个步骤，第一步，准备工作一、材料及工具准备三项空气开 关、三项四线电能表、三项断路器、接线端子牌、万用表、电动机。二、物料及工具检查，一、用万用表检查三项空气开关、 接线端子牌、三项断路器等元器间是否完好。 二、检查三项四线电能表的表面内部结构，接线柱是否完好。 三、了解三项四线电能表的内部结构原理和使用说明。第二步，测量操作，一、原件布局， 按照接线图进行原件布局，并用螺钉固定原件。二、参照接线图进行接线顺序，从上到下，从左到右接线，做到安全可靠，布局合理。 三、从左到右，每三个接线孔接 u、 v、 w 一项，先接 u 向火线，左进右出， 再接微向火线，也是左进右出，然后接 w 向火线也是左进右出。 最右边的孔是接零线的，一般用蓝色线，也是左进右出。四、三项火线和零线全部接好后，三根火线和一根零线 的进线接三相电线质电源，三根火线的出线对应接到三相漏电器，再接到三相负载的接线端，零线的出线接地。 五、当合上三项电源开关后，电能表铝盘缓慢转动。 三项电能表使用时注意事项一、三项电表端子盒的接线端子从左到右面应以一孔一线孔线对应为原则，禁止在电能表端子和端子孔内同时连接两根导线。 二、在低压供电复合电流为五十安以上时，优先采用经电流互感器接入式接线方， 三相电的火线和零线以不同颜色的线加以区分，按序接线。两个大孔之间的小孔是用来接电流互感器的。四、接线时的压线一定要压紧， 下次再见！

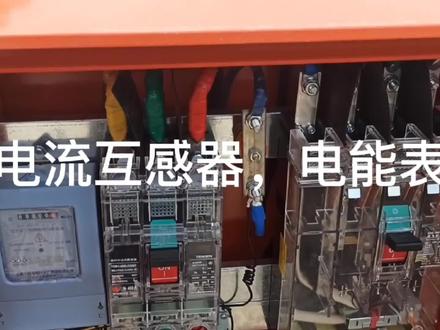

天到工地安装一个塔机专用箱，由于我们的塔机功率比较大，塔吊比较大，用的是四百安的路宝， 然后这里是一个四百的，这是一个三根火线的断路器哦，然后下面安装的是电流互感器，电流互感器是给这个电表，然后一个电流， 他这个是大功率的，如果是小功率的话就可以直接接哦。然后这边下来到这边，这边是一个四百安的一个漏保漏电断路器，一个漏保四百安的， 这里是动作电流，是七十五毫安，我们俗称的是灵敏度，这个灵敏度 还好，稍微有那么一点，对于四百二来说的话，灵敏度七十五好像有点小，不过影响不是很大哦。我们来说一下这个三项主线出现这个 电流互感，记得接线法，这里有一个接线功能，接线功能有一个， 前面一二三是一组，四五六是一组，七八九是一组，这里有编号，这里有一个 a s 一，然后 e s 一和 c s 一，这个是 一四七，接的是电流互感器的工作端，电流互感器的另外一端，然后 接的是三六九。 sr， 俗称 srsr 的话，就是要有一端是接地的话，你看我们这里接的是一个地线，通到地线接地，然后这个二五八的话，二五八是 接的是三根火线供电，给电表供电的话，接在这个主端子上面，接在这个主端子上面，这个 abc 主端子上面， 然后这里还有一个零线工作零线哦，也是相当于是供电，供电工作保护功能，直接接零线段子就好。然后这里有一个电流互感器的话，我们的电流互感器 是四百比五的，四百比五的话是什么概念？就是相当于是降八十倍。哦，降八十倍，降八十倍。然后这里左动了一下，刚才那回试了一回，然后就已经是零点二到零点三了， 这是多少呢？零点二到零点二其实是乘以八十，乘以八十的话就是十几度电了，然后接线的方法就是这样子。

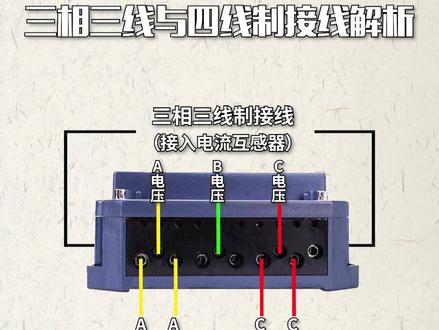

直接接线的三项三线直接线。直接接线的三项四线，直接线。接入电流互感器的三项三线，直接线。接入电流互感器的三项四线直接线。

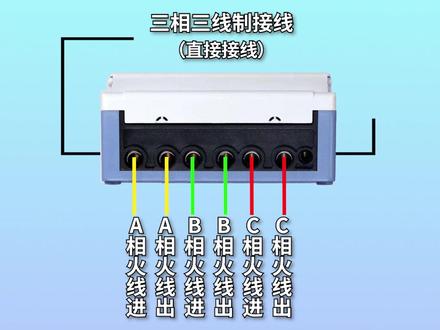

大家好，今天呢我们来讲解一下这个三项费控的智能电表的一个接线方法，然后这个是他的一个接线区，已经是打开的样子，然后将页面放大， 呃，可以看到这个是三项的一个订单表，载波采集的一个订单表，然后这边的话是他直接接入的一个接线方法，我们将这个盖子拿掉， 我们可以看到第一个接线单词， a b c a b c 三相电，然后这一边的话是它的一个零线区， a 进 a 出， b 进， b 出， c 进 c 出。目前的话接的是一个 c 项的一个供电，是一个现在目前接的是一个单项供电， 然后上面呢是它的一个功能单词，比如说电表的一个 i s b 四八五的一个通讯单口和它的一个校园单口，校园单口的话用于我们这个电能表的一个效应，平常的话我们用不到，最多的话用它的一个 spa 五端口， 呃，直接接入法的话就是 a 线进入这个一号端子，然后从这里出来， b b 进、 b 出， c 进， c 出。直接接入的话还是比较简单的，然后上面的话是它的一个鳞片，正常鳞 正常的话接线的话不需要去碰它，如果碰它的话会造成电表报一个施压报警，也会被供电局判为切电的一个行为。这个是一个直接式的一个接触方法，还有这个呼关系的接触方法， 互感器的话必有实物，太好讲解，所以说目前的话手里是没有这个互感器的， 现在目前只要不是大功率的话，一般用的都是这种直接式的一个介入法。有的这个三项节能表的话，他需要一个外接的一个脱口器， 一般在这个多功能端子这个上面。呃，如果说是接那个套扣器的话，我们直接从 abc 任意选一下火线， 接入这个控制端的一个供电端，然后另一端的话接入我们这个拖过去的一个线圈就可以了啊，因为这块表的话，它是一个内置计算器的表，没有那个功能。好的，这期视频感谢大家观看，感兴趣的朋友点关注。

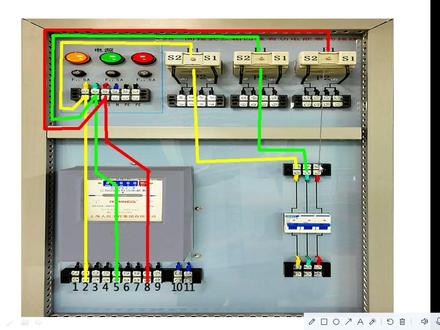

那我们往后面看啊，看我们的实物啊，实物这个接线板子啊，这三个就是我们的覆盖器啊，这个是贴，就是第一个覆盖器 啊，贴一、贴二、贴三，三个付款器，那每一个付款器都有 s 一和 s 二，那么 s 一我们这里有两个端子，这两个端子他表示 都是都是 s 一啊，那么这两个端子呢？都是 s 二，你说 s 二有两个端子， s 一有两个端子啊？啊，说我们在接线的时候呢，我们前面总结了， sss 一是要接一四七，对不对啊？ s 一要接一四七啊？啊，这两个你自己选对不对？ 好，那我们看这个位置呢，是我们的电表啊，电表，电表呢，我这里给大家标了一个号啊，一二三四五六七八，对不对？九十十一号， 这个是我们的 q f 啊，图纸上代表的是 q f 就是空开啊，我们这个地方是电源啊，那我们开始接线， 我们黄绿红 l 一黄色， l 绿色 l 三红色啊，黄色绿色红色分别要出来三根线。好，我们先接第一个啊，好，黄色 l 接电表的这个，黄色这个位置就是接二号，对不对？好，绿色 好，接我们的五，绿色这个位置啊，就是接五号 啊，红色 啊，就用的那个八号，对不对？对于黄色接你考试的时候呢，记二五八也可以，你不记二五八也可以，对不对？就是黄色接黄色，绿色接绿色，红色接红色，对不对啊？这个电表上给你标这个颜色啊？ 好，然后呢？我们啊黄色这个地方还要接根线出来，绿色也要接根线，红色接根线哈，我们先接黄色这根线啊，黄色接出来啊，我们要穿负担器。对啊，穿负担器啊，我们黄色呢，穿第一个负担器 这个地方啊，覆盖器穿出来。穿出来以后呢？我们接到电表，接到我们 q f 哎，空开黄色线这个位置啊，绿色线也接根线出来 传过第二个负氧器 还是到我们空开绿色那个位置啊？对面颜色接。对啊，红色 啊，接红色的位置啊。好，这是我们第一组啊，第一组。
