下面我给大家演示一下 d t u 产品对接物联网平台的实际操作。首先请准备好一张可用的四 g sync 卡，一台、 d t u 设备、十二伏电源线、 rs 二百三十二串口线以及电脑一台。下面展示 dtu 设备 imei 号码。 imei 号码一般作为设备的唯一识别码，可以通过三种方式获取， 通常会打印在设备底部标签上。其次通过串口配置工具进行参数读取获得。最后设备内部模块上也有私印的 imei 号码及二维码。通过 拆卸设备三颗螺丝，打开上机盖就可以看到准备一根卡针或者其他尖锐物品。将卡针用力顶出 sim 卡插槽，弹起 sim 卡插槽后，将 sim 卡放入 sim 卡芯片保持向上，并按方向插入设备即可。注意这里的 sim 卡为标准卡尺寸。准备好以后将设备接入十二伏电源， dtu 设备开始运行，红色电源灯常亮， 绿色软灯一秒钟闪烁一次，绿色网络灯开始慢闪，搜索网络。第一次使用的时候没有进行配置参数， link 和 b 灯不会亮， px 和 rx 灯只有在进行串 收发数据的时候才会闪亮。下面进行电脑软件操作，首先请安装 dtu 配置工具，点击安装包 进行默认安装即可。本次使用演示电脑操作系统为 windows 七六十四位版本，安装时长约为三十秒钟。打开刚才安装的软件 dtu 配置工具。第一步，检测串口参数， 具体参数如下，默认串口模式是 r s 二三二波特绿幺幺五二零零八个数据位，一个停止位，无基偶教验， 无流控模式。第二步，点击打开串口并进入命令模式。第三步，点击读取参数， 将对 dtu 设备进行参数读取，请看下面操作 以下演示， dt 有产品接入漫威物联网云平台， 首先打开最新版本谷歌或者火狐浏览器，输入访问地址 iot 点 maiwe， 点 c o m， 您的账户和密码可以通过我们电商平台联系客服获取到。首先打开 dt 配置工具，点击打开串口，进入命令模式，右边窗口会提示进入命令模式成功。接下来点击读取参数，将读取到的 imei 号码添加到产品， 具体的产品创建请阅读云平台手册。目前 m g t 五七一以 m q t t 方式接入云平台，在创建产品时选择 m q t t 即可。现在开始添加设备到云平台， 选择产品列表，点击更多下拉菜单加设备，输入设备名称，这里为了方便将刚才读取到 imei 号码作为设备名称，然后输入 c 卡号码，再输入 imei 卡号码，接下勾选 acl， 权限 一般为七百五十，只有读写勾选设备分组，最后地图选点保存提交成功。添加完设备后将进入设备详情页面，接下来准备配置设备到云平台链接，切换到 dtu 配置工具， 点击网络设置云平台功能，选择启用复制 ip 地址或者域名地址 关口号幺八八三， id 为设备 imei 号，用户名为设备 uuid， 密码为设备的 p。 通讯主题分为远程管理主题和设备业务数据传输主题。 配置完以后点击写入参数，设备将重启返回到网页，等待设备上线。 设备详情处红色指示灯变成绿色，代表设备已经上线，那么可以进行真实设备调试。点击设备调试注意，网页目前仅支持设备通信主题的调 是点击链接提示链接，成功切换到 dtu 配置工具，关闭串口，退出程序，用串口调试助手打开 dtu 设备， 注意串口参数设置要与 etu 配置工具一致，否则打开串口会出现异常。 在串口调试助手工具中输入字符串幺二三四五六七八九零，点击发送切回到网页查看收到并显示在网页输入任意字符串或者十六禁止字符串，点击发送 切换到串口调试助手，显示收到网页调试发送的数据，下 面将演示 dt， 由产品接入电信物联网 ap 平台 dmnt 三五一设备，通过 mblp 网络链接 aep 平台。首先打开串口配置工具， 确认串口参数，点击打开串口，进入命令模式，点击读取参数，获得 imei 号码、当前设备型号、软件版本等信息。接下来开始在 ap 平台创建产品， 选择 r w m two m 协议，点击右上角创建产品，弹出对话框可输入任意产品名称，请看操作网络类型选择 m b i o t。 通讯协议选择 l w m two m。 加密方式选择铭文，认证方式以通讯模块为准，此处限定为 i m e i， 认证格式为第一选项 i m e i 暂时没有定义 profile。 设备型号为 m n t 三五一采用透传模式，省电模式，可选择 p s n 或者 dr x 模式提交并创建产品，然后添加刚才的设备，输入 i m e i 号码， 切换到 d t u。 配置工具在命令模式下对幺幺五幺这台设备进行配置， a e p 配置接入 地址，在产品详情处可以查看 lwm two m 接入地址为二二一点二九点二一四点二零二口五六八三， 填写完毕后将参数写入设备，设备会自动重启，在此期间返回到 ap 平台，点击设备管理，选择消息跟踪，方便在线调试选择详情，此处可以查看最近的后台数据信息。 当前设备在重启过程中，设备处于离线状态，发新网页后看到设备状态已经变更， 再次进入产品，点击设备管理并指令下发，此刻需要关闭 dtu 配置工具。 当串口关闭，使用串口调试助手重新打开串口，进行串口数据收发操作。切换到网页，点击数据查看按钮，并未查询到数据， 那么我们下发一条数据给设备。切换到串口调试助手，可以看到已经收到刚才下发的数据了。

一九零 dtu 系列网关与节点通信教程实现网关与节点进行数据交换。第一步，安装网关为网关，安装天线电源。 第二步，调试网关。第一种，电脑直连网关配置方式，使用网线将网关与电脑连接。右键网络选择属性，点击更改适配器设置。 右键以太网选择属性，双击 ent mat 协议版本。四、 tcp ipv 四、更改电脑 ip 地址与网关处于同一网段，例如幺九二点幺六八点四点幺零二， 点击确定保存修改，打开浏览器搜索邀 九二点幺六八点四点幺零幺，进入网关外配置界面，默认用户名、密码均为 fm， 点击 lor 设置。 lor 参数设置可对模块地址、网络地址、模块信岛以及空中速率等参数进行修改，同组设备 lort 参数保持一致。 sokt 参数设置以 sat 参数设置为例， 工作方式有 tcp、 crouriangudpciricrang 四种模式，此处以 tcpciri 为例，适用于网络中没有服务端记录本地端口。 点击保存设置，点击重新启动模块。第二种，网关连接交换机配置方式，首先以直连的方式进入外配置页面，点击本机 ip 设置， 更改本机 ip， 例如一百九十二点一六八点零点幺零幺，更改地址，不要与现有设备地址发生冲突。点击保存设置配置未完成，此处不做重启。点击 lover 设置 lr 参数。 saokit 参数设置与直连红鲤，点击保存设置，点击重新启动模块， 使用网线将电脑和网关连接到同一交换机。更改电脑 ip 地址为自动获取。 第三步，使用 tcp 与 udp 测试工具模拟客户端，打开 tcp 与 udp 测试工具，点击创建连接类型，选择 tcp 目标 ip 和端口，设置为网关 ip 地址和记录的本地端口，点击创建，点击连接。第四步，安装调试数传电台 为数传电台安装天线电源，并使用创口转接线 rs 四八五端与数传电台连接， usb 端与电脑连接。将数传电台拨码开关拨至配置模式，打开一九零数传电台配置软件， 选择对应串口，点击打开串口，点击读取参数。 波特律机偶教验与设备保持一致。空中速率模块地址、频率性导、网络 id 等与记录的网关 lorr 参数一致，其他参数保持不变。点击写入参数，点击关闭串口，将拨码 把开关拨至一般模式，同理配置第二台数传电台。第五步，使用 xom 串口调试助手模拟串口设备，打开 xom 串口调试助手，选择对应串口。 波特律基偶教验与数传电台参数一致，点击打开窗口， 同理模拟第二台创口设备。第六步，通信效果展示模拟的客户端发送数据， 模拟的串口设备收到数据，模拟的串口设备发送数据，模拟的客户端收到数据。 网关节点之间的无限底层数据交换采用了加密方式，确保了数据的安全性， 但对于外部接口来说是透明传输所收集所发，所以网关可通过猫特吧协议对多个节点进行轮巡采集数据。本次教程到此结束。

好，今天我们讲一下阿迪主板的供点方式，第一种就是我们经过并行接口， 通过 usb 给我们主板供电，同时这个接口我们连上电脑还还可以给主板下载程序。 第二种供电方式，我们就是在主板上看到 dc 五点零这个接口， 我们接上外置电源可以给主板供电，当我们采用 dc 五点零这个接口的时候，电源电压要求是七伏至十二伏， 当电源电压低于七伏的时候，主板可能供点不稳定，导致一些原漆线不能正常运行，当高于十二伏 的时候，主板可能有可能损坏。下面我们看一下 阿丢猪板上标注一个 pot， 这五个银角是我们店，是我们猪板上一个店员接口，我们看到最后一个标 vin， vin 其实是我们主板上供电的另一种方式，当我们外置电源的时候，负极接待真谛，正极接待 vin 同样也可以跟主板供电， 但是这时候供电的电压需要的也是七到十二伏，同时不论低于七伏或者高于十二伏。 当我们同时采用两路供电方式，也就是我们并性这个接口 跟主板供电，同时我们外置电源也接到 dc 五点零这个接口上，然后我们主板上有两漏供电，但是这样的方式我们 经过测试以后啊，我们同时看到电路图，当采用这两种同时供电的时候，电路采用的是 dc 五点零这种方式供电，并行接口他是不会供电的。然后我们进行测试， 我们采用九伏电池定主板供电的时候，我们会看到电流表，让刚才显示零点零零安，说明我们 并行接口并无电流通过主板，整个采用电流是九伏供电的。

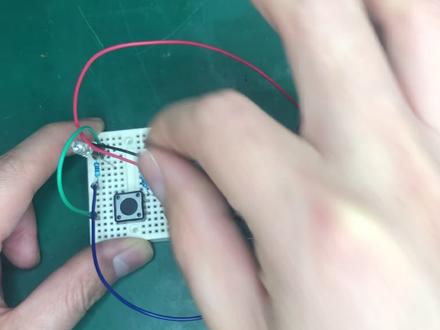

前面的视频介绍了阿德伊诺的输入输出函数，学习电子制作相关知识，最好的办法就是自己动手做。本次首先演示一个利用输入输出函数的简单例子， 希望大家能够跟着我一起做。在这个例子中，阿杜一诺外接一个按键和一个 led 灯，通过按键控制 led 灯的亮和灭。 电路连接是这样的， led 灯的正极连接数字接口五，负极连接二，抖音的无脑的占地， 中间串联一个电阻，用来限流，按键的一端接地，另一端接数字接口器，同时再通过一个电阻连接啊对应到的五伏， 这个在正五伏和数字接口期之间的电阻，我们通常称之为上拉电阻。这样按键未按下时，数字接口期连接五伏，输入的是高点屏，按键按下时，数字接口七 就与电源地连接了，输入的是滴电瓶。那么程序应该怎样写呢？首先要在三 x 二 pro 中设置端口的状态，数字接口五用来控制 led 灯，设置为输出模式。 数字接口器用来读取按键的状态，设置为输入模式。设置端口的模式使用的是拼木的函数录法，函数是无限循环执行的主函数。在这个函数里我们使用判断语句 exx， 大家可能对以 flc 语句不了解，后面再进行讲解。在程序中，首先用衣服语句来判断数字接口期 图取的状态是不是低点屏，如果是低点屏，证明按键被按下，那么控制数字接口输出高点屏， 这样 led 灯就亮了，否则数字接口五输出机电屏 led 灯就不亮。这里读取数字接口的状态使用的是 dj 套绿的函数，控制数字接口输出使用的是 dj 套 red 函数。 下载程序之后，我们观察一下现象， 如果把程序稍微修改一下，就可以改成按键 v， 按下 led 灯亮按键，按键是 led 灯灭。 好了，这次简单演示了数字间口函数的用法，大家可能会说 用按键控制 led 灯，中间再使用二的一脑，有点画蛇添足了。本次演示也确实是这样，后面会慢慢演示二的一脑的相对复杂的用法，如果大家感兴趣，请关注后面的视频。

办理学系列第三期 arduino mixle esp 八二六六物联网编程包含 esp 八二六六开发版 mix 物联网编程等知识，通过丰富的案例讲解如何对各种硬件进行编程。零一工坊文老师主讲第一章万物互联一点一物联网编程简介本节学习目标有，一、 学习什么是物联网，了解物联网开发环境的配套软硬件和网络连接。二、了解基于 esp 八二六六芯片的两款开发版，掌握输入电压和输出电压，熟悉 gpio 引角。三、 掌握开发版连接到电脑的驱动程序安装，可以根据不同型号的开发版安装对应的驱动程序。四、掌握米思琪 mixi 软件的下载和安装，学习软件主要界面和功能。五、开发 第一个 arduino 程序，让板在 led 灯闪烁，配套器材一、移动电脑台式机也可。二、 nodemcu 开发版和 microb 数据线。三、 wimos 开发版和 microb 数据线配套软件，米斯奇编程软件， mixley 二点零二 c 四、物联网 internet of things iot 是指通过传感器、射频、 gps、 红外等各种技术，实时采集和控制任何需要监控连接互动的物体或过程，通过各类可能的网络接入，实现物与物、物与人的泛在连接，实现对物品和过程的智能化感知、 识别和管理。本课程中主要使用手机采集传感器的数据，控制传感器输出。除了大家当前正在看的视频，还需要配备的学习材料 有三方面，一、软件方面需要安装米思琪编程工具，这是一个图形化编程工具，上手很快，很适合初学者使用。二、相关硬件， nodemcu 开发版和实验相关传感器，如 led 电阻按键等等。各大平台中有很多相关的产品， 但是品种太多，不一定与本课程对口。实验出错后，学员都不好排查，容易打击大家的积极性。本课程的操作步骤非常完整，建议配合零一工坊小店配套的硬件，让大家的学习更加高效。三、 基础环境包含家用电脑、笔记本或台式电脑，接可安装 windows 十或 windows 十一，有十具空余的硬盘和空余的 usb 接口。配置要求不高，一般近五年电脑都行。另外需要安装 手机，需要在手机安装程序，使用安卓更加简单。互联网编程需要与手机通讯物联网主板连接家庭无线网络，手机通过四 g、 五 g 连接到互联网网络，两者要连接起来 就需要中间有个物联网服务器。这类物联网服务器比较多，每个平台的通讯接口都略有不同，可以免费使用。又比较简单的 就属 mix 里自身提供的。本课程使用 mix 里自带的物联网平台 e s p 八二六六系列芯片，是可以进行 wifi 传输的模块，基于该芯片的开发版是比较多，其中 no m c u 和 we most dee 开发版都比较流行，两者都是引脚较多， 接线方便的。本实验中使用米思琪进行编程，代码也基本一样。相对而言， we most d 一体积更大，接口更多，样子也很 像耳朵 eno 和 no 主板，不过实际使用中 nodemcu 更为普遍，本实验将使用 nodemcu 作为物联网主板。 nodemcu 是一款开源快速硬件圆形平台，提供了类似于 rdemcu 的开发方式 node m c 又基于 e s p 八二六六芯片除了支持 wifi 功能，还具有 g p i o p w m i 二 c e wire a d c。 等功能。 e s p 八二六六芯片有十七个 g p i o。 引角， g p i o。 零到 g p i o 十六，其中 g p i o 六到 g p i o 十一被用于连接开发版的闪存， 不能使用。供电接口有 fin 和 microb 接口，前者输入五伏，后者四点五到九伏。 no m c u 引脚说明如下表所示， g p i o。 编号指 e s p 八二六六芯片的引脚编号。四印编号指 o m c u 上印制的引脚名称。编程时使用的是 g p i o 引脚的编号，接线时看到的是私印编号需要进行映射，如接线第一，编程时使用引脚五。 we most dee 主板基于 e s p 八二六六， 但不是 arduino 系列的开发版，自身可以兼容 arduino 编程。有了这款物联网开发版，我们就可以使用 arduino 方式开发 esp 八二六六玩转物联网项目。 we most 第一包含数字 io 引脚十一个，除了地灵引脚外，其余引脚均支持 p w m i 二 c。 中段单总线模拟引角仅有一个，支持 microb 为引角和 d c 接口供电。数字引角包括 r x， t x， 共有十一个。该版上 d 三与 d 十五， d 四与 d 十四、 d， 第五与第十三、第六与第十二，第七与第十一，第九与板。在 led， 他们两两之间是互通的。该开发板基于 esp 八二六六芯片，大部分的引脚都可以对应八二六六的引脚。同样， nodmc 有开发版的引脚，也会对应 gpio 系列引脚。如果需要切换更小开发板时， 这种对应关系就很重要了。而读 inno 编程时会使用 esp 八二六六引脚编号，不使用开发版的引脚编号。 node m c u 有多个版本，根据不同芯片可以分为 c p 二幺零 x 或 c h 三四零等， 前者体积较小。找到厂家提供的 c p 二幺零 x 驱动程序包，双击六十四位安装驱动。安装过程可能有需要确定多次，如果之前安装过相关驱动，可以先卸载并重启系统。 如果是 c h 三四零芯片，找到厂家提供的 c h 三四零驱动程序包，双击 set up 安装驱动，安装过程可能有需要确定多次，如果之前安装过相关驱动，可以先卸载并重启系统。 驱动程序安装完成后再开始菜单，点右键打开设备管理器，用 micro usb 类型的手机连接线及就是手机线连接电脑 usb 和 node mcu 主板。在设备管理器中可以看到新安装的 c p 二幺零 x 或 c h 三四零设备，表明安装驱动成功。 米思琪 id 由北师大教授研发，是非常强大好用的图形化编程工具，大家访问米思琪官方网站，可以免费下载和使用该工具兼容的硬件和软件非常多，下载的压缩包有两居多，该工 工具将相关的组件都包含了整个学习过程，不用另外安装插件，保证了学习过程的高效，减少无意义的折腾和消耗。软件下载后用解压工具解压文件，解压后的位置路径尽量不包含中文，可以减少编程的错误。无需安装就可以直接打开， 找到米思琪的图标，右键发送到桌面，快捷方式，方便以后使用双击快捷方式就可以启动程序。首页界面中选择二度一努一 sp 八二六六编程语言 c c 加加，打开后是一个图形化的编程界面，左侧是图形化指令区域，上侧是代码上传操作区和主板型号端口的展示，下侧是信息输出区，中间是图形化编程区 are doing no。 代码结构主要分为两个部分及初始化和循 循环执行。对应代码区代码的 set up 方法和 loop 方法。一般来说，我们主要设置的是循环执行部分，顾名思义，这部分的代码会一次又一次不停的执行，以保证与设备的持续对接。同时 我们也会常常看见很多代码都有延迟的逻辑，这样是为了让主板有休息的时间，减少资源的消耗而读 inno 代码执行逻辑如上图，一、我们使用 mixe 进行图形化编程，工具帮我们生成相关代码，并发出代码上传指令。二、 电脑通过 usb 数据线上传到主板三，主板根据指令执行相关逻辑四，如果需要，电脑端会接收主板从串口返回的数据，并显示这个操作在调试时常常出现。大部分集成 esp 八二六 六六芯片的开发版都具有版在 led， 而且都是以 g p i o 二为引角。上述代码上传到主板后，八二六六芯片区域的 led 就会闪烁，支持 note m c u 和 we most d 一等开发版程序上传到开发版后，可以看到 esp 八二六六芯片附近的 led 闪烁。打开米斯奇软件，选择 esp 八二六六开发版，拖入数字输出空间，注意下拉的银角是 esp 八二六六的 gpio 银角是针对八二六六芯片的编程，所以银角的数量也比较有限。也因为如此， 基于八二六六芯片的开发版，如 node mcu， we most d 一都可以使用上面的代码设置引角为二及八二六六芯片的 g， p， i， o。 二、拖入延时空键复制数字输出空键设置数字输出低电瓶复制延时 控键检查代码无误后，将代码上传到主板中。代码上传的时间有点长，根据机器的不同，可能要二十到四十秒。 我们将同一个代码分别上传到两个主板，可以看到主板的 e， s， b 八二六六芯片区域中， led 在不停闪烁中换成其他主板效果是一样的。 总结，本节重点难点一、理解开发版私印编号和 gpio 编号不相同，编程时使用的是 gpio 编号。二、不同开发版有不同的驱动程序。三、 esp 八二六六输出三点三伏电压，后面遇到额定五伏的传感器时，接线需要特别处理。本章内容说 名，第一张万物互联是超前点播的章节，介绍的内容很多不是基础性的，但是可以大大提升学员对物联网的感性认识，增加学习的兴趣。初学者以模仿为主，基本理解主要原理即可。细节知识点和原理将在后面的章节介绍。

用变形思维解决现实生活问题，用程序助力生活。哈喽，大家好，我是萌萌大师兄，萌萌大师又回来了， 在之前呢，梦大师又更新过很多的，我们有耳坠脑的板子，再用可说话编程搭技能的方式去实现某些功能，但是很多小伙伴说我第一次接触我都不知道该怎么去连接 泄露问题。那好，今天呢，我们大学就给大家啊，用一个欧格拉的地平来进行一个简单的介绍，对吧？但是呢，我只作为以他为影子，后续的一些节写，大家要力于推理，在这个过程中不断锻炼自己的思维方式。 大家可以看到这是我们的 a j o u o 对吧？首先我们要将我们 a 君呢 u o o o o o 的板子给我们的串口线跟我们电脑的 usb 线连接到一起，当我们跟 usb 腾空移在一起以后，它会产生两个灯，对吧？那么我们接下来就要找电脑的操作了，我们看到电脑的这里有一个叫连接设备，很多小伙伴可能是第一次安装的，同学们可以一句话叫点击连接设备以及安装串口驱动，因为我们学到三 h 三四零这个 芯片，对吧？我们要硬件跟软件一个互通啊，我们需要一个驱动，需要一个桥梁，而这个驱动就是个桥梁，大家只需要点击连接设备以及安装，按照他的操作一步一步进下去。 ok 了，连安装好以后，我们重启这样一个设备，然后再一次打开我们麦的家， 再次点击连接设备 com 次三三四零。当然前面这个 com 他是表示你来到计算机的哪一个口上，他不一定是次， 有些时候我换一个地方，我可能就变成三了，这个大家一定要注意，不要找猫画虎。然后呢，当我们把当我们连接好设备后，我们便可以在这里进行一个 大积木的憋成，憋成结束以后大家只需要点击上传设备即可看到相关东西。那么我们回到我们耳坠脑板上来，耳坠脑板的泄露他大概分成这样几个，首先我们右边这一块啊，这边这一长串叫数字银角，他是数数字和输出数字量的， 据说什么数字量后期我们有可能会，大家啊有机会的话给大家介绍一下什么叫数字量，什么叫模拟量，然后呢，带有波浪蟹的就是可以输出为 pw 按波的，什么是 pw 按波，你也不需要了解这个东西，到后期的你的学习中，你的学的企业的不断增高， 他会慢慢了解到。然后在这里我们只需要知道如何用麦德佳去结合我们的这个板子进行连接，然后输出比他难播。 然后呢，我们左下角就要模拟输入或输出，他干嘛呢？他是输入端就可以进行模拟量的输入，而这一盘大家可以看到五幅，三幅 vcc 加硬地这些他就是表示了我们的一个地位的供电。而我们再回到我们的 oled 屏上来说， 我们欧莱欧瓶上会有一个真 d， 有个五伏，有个 csilsdl， 我们可以根据我们的程序的定义来 确定我们 silsdl 连接哪个，当然欧阳的一瓶比较特殊， scl 和 sdl 在我们的耳坠能板上是有自己的一个眼角的，可以直接连接，但如果像我们的这个呃程序中这一块来说呢，设计 数字银角为二，输出为低电瓶，那我们就需要数字银角，哎，我们找这一边，然后银角几上面标了零一二二三四五，对吧？这样就完事了，那我们来啊，与这个欧阳丽萍继续来点接欧阳丽萍的，真的，我们当然是接地， 据说什么是职业地，对吧，大家可以自行了解，就不再多的做税数了。 vcc 呢，我们可以连接到五福商院，但是在这里么么哒就提醒大家千万不要把这个 vcc 和真人代接，反接反了我们就会被烧掉，而且很容易烫伤手。 然后呢，我们 silsdl， 大家可以看到在我们数字眼角的最上边是有一个 sl 和 sdl， 我们只需要按这个照按这个 最硬的线，对吧？我们一连 sila exsdla 一插好，这个我就插上去了， 大家看到我们这样的话就连接成功了，大家看到他的屏幕上面是有一个的这个动作，因为我们没有上他代码，所以他并没有一个很详细的显示， 据说后元期间该怎么连大家都可以参考这个 vcc， gnd 是故地不变的。然后呢，我们的其他影响根据我们的程序来进行选择， 在这里呢，我们就不再做其他演示了，希望小伙伴们利比推理按照这个思路继续下去，继续去想办法去解决如何连接其他的线路。好，本期视频到这里，感谢大家观看，我们下一期视频再见。

大家好，我是季训物联料工，今天为大家讲解一下季训物联 dto 系列 tt 210 的操作方式。 首先为大家介绍一下出厂配件，分别有四 g 天线端子牌、 s i m 卡槽、 232 配置线，电源是配气以及我们 td210 的主体， 此外我们还要自备 usb 转 232 串口线、 usb 转 485 串口线。物联网卡 td210 上部分别是四 g 天线接口， s i m 卡槽底部为电源接口， 232 串口、 485 串口。首先我们把 s i m 卡槽装上物联网卡之后， 插入 td210sim 卡槽接口。接着我们把四 g 天线衔接到四 g 天线的接口，插入端子牌， 锁入电源适配线。正极红色电源线插入一号口。 pwr 副级黑色电源线插入二号口。 gnd 接入 232 配置线，黑线插入黑色 8 号 gnd 口。棕线插入棕色 9 号 rx 二口，蓝线插入蓝色 10 号 tx 二口 接入 485 配置线， a 线插入 11 号 a 口， b 线插入 12 号 b 口。接线完 b 之后，检查一下我们的接线是否紧固，确认无误，进入下一步。

才貌 dtu 程序稍写视频讲解 dtu 稍写需要以下配件，一台 dtu， 一根二四二三二串口线，一根电源线，一根二三二转右 sb 线。 第一步，接线我们先接电源线，有黑白条纹的是正极，全黑的是负极，正极阶段子一号口，负极阶端子二号口。 接着接串口线，按照蓝棕黑的顺序依次接在端子的五六七接口上， 二三二数据线接好后再接上二三二转 usb 线，一头公头与二三二数据线的母头相接，另一头 usb 接口与电脑相连即可。注意这部电源先不要上电。第二步稍写打开电脑，登录才貌官网，选择服务支持点击文档下载， 下载 dtu 烧血工具后并解压，双击解压后的烧血文件夹，点击烧血工具，在跳出的烧血界面里点击 select， 选择财贸技术人员提供给你的病程序，接着选择 nomomo 的，选择对应的抗口。 如果不知道 com 口是哪个，可以将鼠标移至开始位置，右键选择设备管理器，点击端口就可以知道对应的 com 口是多少了。 com 口选择好， 我们就点击 start 键，然后开始给 dtu 上电。注意，一定要点完 start 键之后才能给 dtu 上电，否则 dtu 无法进行烧血，烧血过程请不要断电。 dt 优上电后，精度条开始滚动，表示程序正在烧血，等到出现 download completed 十表示稍写完成，可以关闭稍写工具。以上就是稍写步骤的全部内容，若有疑问，请按以下方式联系财贸技术人员，感谢观看！
