直流空开为什么是反方向接线的

这是一个逆变器的前机高频生压的电路，它是一个典型的黑碗电路， 嗯，上下两个按摩丝管轮流导通，哎，这时候就再刺激会产生高频的高压逆变器啊，一般都是采用 多组的这样的电路并联或者是串联的方法啊，获得大功率的这个高压前机高压在低压直流输入的电路中，往往皆有一个保险丝， 根据功率啊设置不同的保险丝的大小。在这个电路中啊，一般 都设置有，嗯，防反接电路，电器的前机直流低压输入部分，为什么要设置这个防反接呢？ 我们今天呢就讲一下为什么要设置这样一个防反接的一个原因，一般你边电路的前机输入电压不高，他的电流非常大，正常情况下 这是家的正电压，通过这一路，如果上管导通的话，就通过这里回到负极，如果下管导通的话，正极过来，然后 从下边这个半轴线圈通过漏机到达原机，最后回到地。这个电池的电瓶的电压如 果加结加错啊，加是这边加成正，这边加成负，会造成什么样的影响呢？问题比较严重，为什么呢？因为如果 这边加正电压，大家想一下，在正电压到达这个位置的时候啊， 这个恩茅斯管内部有寄生二极管，寄生二极管的方向是他的正极，也就是阳极接在他的原极上，他的阴极接在了漏极上， 那同样的道理，这一个按冒水管的他的计生二极管呢，是这样接的，其实内部就存在这样一个二极管，我现在把它画出来就是为了说明这个问题，驾驶 切分，那么电流从这里到这两路，一路通过这个计生二极管和变压器的这一路线圈回到负极，另外这一路的通过这一个按魔术管的计生二极管正向导通 回到附近，那相当于这个电瓶的电压只通过了两个二极管，并且还是并联的关系，这时候啊，相当于电瓶，也就是低压直流电直接接通，相当于短路， 那短路时这时候的电流是非常大的，这个电流一路通过这一个计生二极管，一路通过这个计生二极管，同时也要通过变压器的触及线圈，那这个时候电短路，电流非常大，就会 造成这两个恩毛素管里边呢？这个寄生二极管一烧坏，那整个这内部的都烧坏，如果寄生二极管承载的电流比较大，而变压器的线圈线径比较细的话，那也有可能造成变压器的烧坏。 所以变气的前机直流低压如果接反问题非常严重，可以说把所有的 这个开关管全部烧灰，也可能把变压器烧坏。因此逆变器的前机直流抵压部分都要设置放反接电路。 我们下一期啊讲一讲逆变器防反接电路的一般设计的一个原理和形式。好，本期视频呢，就到这里，感谢大家的收看，再见！

正转停止，反转停止。各位朋友大家好，我是大斌，刚才给大家演示的是我们一个倒顺开关啊，来实际控制我们电机的正反转啊，我们的倒顺开关是如何来控制我们电机的一个正反转啊？ 那我们知道我们电机需要哦运转哈，只需要我们把三项三百八的一个电源给他接进来就可以了哈，我这里也也是接好了的哈，黄绿红啊，我们这个电源接好了，接好了，我们电机 开起来，他就会有一个转动的一个方向，是不是哈？如果说我们要改变电机的一个方向需要怎么做？只需要将我们的这三相电里面的任意两相电给他对调一下位置，再重新接上，他就可以改变 我们电机的一个反转的一个方向啊，那我们倒顺开关他就是利用了这么一个原理来实现了我们电机的一个正反转啊。首先我们看一下倒顺开关啊，这边有三个接线端子啊， 这边也有三个接线端子，对不对？也就是说他这边是我们的进线端，这边是我们的出线端，那我们知道倒顺开关他也就是一个开关，开关的原理是什么？就是要接通他的两个触点，然后使他电源 流通，对不对？看，那就是说我们这两个他是一组，这两个是一组，这两个是一组，是不是？看我们倒顺开关他要接通这两个，接通这两个，接通这两个，他就可以把电流通过来给到我们的电极，对不对？这时候我们电 他就会会有一个正转，一个转动的方向，对不对？好，那我这里给大家换了一个倒顺开关的一个简图啊，这边就是六颗这个接线端子啊，然后 我们症状的情况下，这个接线端子就是这样联通的啊，就是像我画的这样子啊，这两个端子联通，这两个端子联通，这两个端子联通。好，我们点击他就实现了一个症状，那我们刚才说了，只要改变我们任意 两相电的一个位置，重新在街上，他就可以改变电机的一个转动的方向，是不是让我们倒剩开关他， 他到底是如何改变的呢？那我们来实操看一下，好吧，哈，那我们先把倒顺开关打到我们的正状的位置啊，也就是我图上画的这个顺啊，就是代表正状停，就是中间的位置就是 亭子。看右边就是一个反转道啊，那我们现在打到左边是不是打到左边左边就是一个正转。那我们再把万用表拿过来打到我们的蜂鸣岛上面啊， 那我们测试一下万命万用表的复明档有没有问题啊？指示灯有亮有复明声，对不对？那我们万用表就没有问题，是不是？那我们现在来看一下正转是不是我们这两条黄色的线通，这绿色的这两个点通，这红色的两个点也通，是不是？我们先量一下。 哎，我们现在是黄色这条线他是通了哈，那绿色这一条线他也是通的，对不对？红色这一条线他也是通的，对不对啊？这就是我们正传他的一个工作的原理啊，那我们打到停止呢？打到中间停止，我们再来看 一下他这几个点还通吗？万一比较好的啊，我们这几个点他已经不通了，是不是啊？好，这就是我们打到正转，他们直接联通，对不对？那我们再来看一下打到反转他是如何联通啊？打到反转我们再来量一下， 哎，我们黄色这一项电他还是通的，对不对？那我们绿色这一项呢？不通了，红色这一项呢？也不通了，那我们量一下绿色和红色， 哎，我们绿色和红色他这个时候通了，是不是？那再连红色和绿色呢？红色和绿色这一项他也通了， 这个手是不是我们进来的是黄绿红，对不对？那我们现在出现他就变成了什么？变成了黄红绿，是不是？就是这原来的这条绿线，他现在 接上了红色的这一端，对不对？那我们原来的红线，他现在接上了绿色的这一端，是不是好？等于说我们现在这个倒顺开关，他就改变了我们绿色和红色这两相电的一个接线的方位，是不是？哈？原来的黄绿红，现在呢？变成黄红绿， 这个时候再把这条线输送到我们的电机，把这个电源输送到我们电机，我们电机是不是就改变了他的一个运转方向，对吧？好，这个时候我们的 倒顺开关就成功的实现了我们三项一不定期的一个正反转的一个工作，对不对？哈？那我们现在的倒顺开关，他的接线就应该是我们的一个这种红色线画的这种一种方式，对不对？哈？我们正常的这边是 abc 哈，这边也是 abc， 是不是？看这是进，然后这边是出现？哈？那我们症状是这样子，我们反转就变成了什么？这，这是症状的出现啊，那我们反转变成了什么？ 反正就是 a、 c、 b， 然后给到我们的电机，是不是啊？ 所以说这就是我们倒顺开关，他实现我们正反转来控制我们电机的这么一个工作原理。好，这个视频来分享给大家学习，更多工业生活控制请点赞、关注、转发、留言支持一下大屏，谢谢，我们下一个视频继续。

中间继电器这么多处点，应该怎么接线呢？我们以这个卡销向下为基准，口诀式，上开下闭中公共左正右负需分清。也就是说中间这一排为公共端，一般是接信号的输入， 上面这一排是常开，这一排是常闭。常开和常闭一般是接信号的输出，而十三和十四号单子则接线圈，你记住了吗？

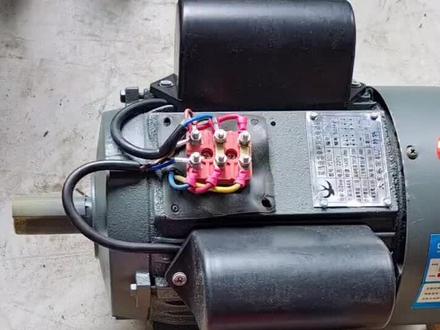

把电机的安装皮带轮的方向和刀神开关这个板的方向朝一个方向啊，然后把这两个连接片拆掉，这两个连接片起的作用是一个定向的作用， 这样竖着，竖着，比如说是正转啊，那把它横着连接，那他就是反转，现在把它拆掉 近一点。 然后我们接线， 这个需要丝线线啊，先取红的和黄色的这两种线， 在这个电机上对角接啊，对角接，这两个角接在一块，这两个角接在一块，先接红的和黄的啊， 然后 我们都是线的另一端，这个红色和黄色接到多线开关这两个点上， 这了解啊， 然后剩下的这两根线接到 这个建筑跟这个建筑上， 走到这根线的另一头，接到这个接线处上， 然后另外一根接到多线开关对面斜对角的这个接线处啊， 剩下这两个线住，把它断接起来， 然后这两个接线桌接电源，现在我们这个电机就完成了接线。
