cass怎么画高于地面的水池

今天绘制地形图，绘制地形图分为四个环节，一、数据输入， 两、平面图绘制。三、等高线绘制，四、数据输出，数据输入，全站以导入很快，等高线绘制也是全自动完成。平面图绘制需要单点连符号绘制，打开，看似绘图处理， 有两种方式，编码引导，解码识别。我们先打开编码引导，找到 casper otzad 的 demo 文件，找到后缀 e 的文件， 打开，这是一个引导文件后缀唯一的的文件格式， 打开这个文件，以对应的坐标 命令行显示，引导完毕，是不是非常快的一幅图画出来了，这是一种方法，再看下解码识别， 会图处理，解码识别，解码识别就要看下他的坐标文件， 坐标文件是不是和我们平时看的不同，有加号，有减码，有减号。 打开这个文件，自动绘图，这是一个快速成图的方法， 我们来看个实力，打开一个文件展点， 我想根据这些点自动连线成图，打开，绘图处理，解码识别， 选择文件打开，自动绘制完成。

今天我们来讲一下怎样利用 case 来绘制带有休息平台或者斜坡的台阶。 那么首先来说一下台阶如何绘制，那么我们众所周知呢，在右侧屏幕菜单，我们可以找见房屋附属，在这个位置可以找见台阶命令，我们可以双击他来进行绘制，当然也可以通过命令行输入地利，然后输入 台阶的编码幺四三三零幺，然后回车，同样可以进入到绘制台阶的这样一个命令。 那么我们如何绘制带有休息平台或者带有斜坡的这样一个台阶呢？我们来看一下。首先我们绘制 一个台阶，我们输入二， 好，假设我们输入六米，那么这个时候我们回车就生成了这样一个台阶，但是中间的这个休息平台或者说这个斜面， 没有台阶的这个斜面我们如何给他生成呢？我们可以点击第五编辑，点击修改台阶，然后根据命令行提示，选中事先绘制好的这个台阶的骨架线，这个白色的线就是骨架线，请注意我们下节课呢会对骨架线进行详细的一个说明， 选中这个国家限制后呢，然后我们直接默认回车，选择特征点，这个时候呢我们可以在休息平台的这个位置呢，依次点击这些特征点， 哎，我们来看一下，好，这个时候我们空格或者回车， 那么这个时候一个带有休息平台的这样一个台阶就绘制完成了，接下来我们再来看一下带斜坡的这个，那么方法是同样的，输入滴滴幺四三三零幺，然后我们回车， 接下来我们仍然点击修改台阶，然后选择骨架线，然后我们选择特征点，那么我们来看一下，这样选择 好我们在这个斜坡的这个位置，或者在平台的这个位置，也可以直接选择斜坡或者平台的这四个角点，按顺序啊，逆时针， 我们看一下顺时针，然后选中之后呢，我们直接单击右键，好，这个时候带有斜坡的就绘制完成了， 那么一定要注意点，选的这个顺序一定要注意，那么修改台阶呢？这个用法呢？我们今天就说到这，请大家注意我们今天所讲的这个休息平台或者带有斜面的这样一个台阶如何来进行绘制。

好，我们一起来看一下这张图，这张图的话给的条件不是那么的严谨，比如说内侧的这个 远，他的给的条件只有这个四十，然后我们只能靠推倒。好，我们一起来看一下这张图怎么绘制。首先外侧这个椭圆他的条件非常的明确，找到椭圆点一下， 注意下椭圆他是从这到这，他是半径，所以我们这个直径的这个条件要打一个折，改成二十四，然后向上的话四十的一半是二十， 好，搞定了，对吧？搞定了以后这个怎么办？这个的话大家看一下四十八，四十一边是四，对吧？ 哦，空格，我们用片一向内片一个，这边是四，这边也是四，加起来多少四十八，内侧呢？内侧呢？内侧剪一下是四十，这个要能理解好，理解完了以后的话接着看一下这里，这里的话条件 他不是从这个中心处开始这个绘制的，他是从这边这边，那么咱们要绘制一个水平的直线做一下参考。好，翻过来，翻过来了以后，哦，空格向下一个五，再向下一个五， 接着向下一个六，好了，好了，对吧？好了以后的话，嗯，看一下这个，这个，这个，这个怎么办？ 这个还是比较好办的，找到中心点拉一根辅助线，这里的话是一个直径五的圆 c， 空格点一下，找到这里的一个焦点，然后他是直径，那么我们切换到 d， 输入一个五，好，搞定，搞定了以后的话，这里 就是这块，对吧？嘻哈，空格，空格修剪一下，修剪一下，修剪一下，修剪一下，然后这里扔掉。 好，接着的话是这里，这里，这里怎么办？这里的话咱们偏移一下，就是从这里左边偏移六点五，右边偏移六点五，然后这个距离是十三，也没有问题，对吧？好哦， 六点五，空格好，左边右边，然后有焦点，对吧？有焦点的话 圆形的位置定下来了，对吧？ c 空格点一下好，交点处半径是二。哎，好了好了，以后复制一个。 哎，也好了，好了，以后的话这些删掉，这些删掉，然后这里删掉，这个水池就绘制好了，对吧？好，本节课到此结束，谢谢大家的听讲。

那这个有问题的，这个水池基础做太小了，这边整块都是叠加三的，这个基础靠这么几个框架是堆不牢的，你想石头很重的对吧？所以这个基础做的还不够扎实。这张铺面这个地方就没必要做空，这里就要做实， 总共才两米多高，一定要把它压实，一个是混凝土直接上来，第二个呢就是直接舌头堆上来夯实，上面做一个地板，上面再沉水，水再滴下来，做空的话，这个自磨都没法自。就是直接做实是最好的，那么这个水池的净化了就放在这个后面，正常似的，这个水池直接这样浇下来， 这个地方这样直接这样浇下来，这里有个眼口，但这个眼口呢，进深太大了，最好是在这里就断掉了。这里就做基础，这个地方进来有四十公分的，至少 够了，要是按这种直角去做的话，能操作都没法操作。你换施工图最重要的就是要先考虑落地，再考虑后期的维护，包括这个石头，这个是太湖石啊，只要把太湖石的这种瘦肉透外轮廓试一下， 够了里面就填充。为什么呢？他这个基础做好以后，外面就是石头来包了，所以没必要化成这样的。种石头的风格，包括这颗植物也一样的，松不可能直接种在这个上面，偏一点种过来，这样飘出来反而更有意境。 如果说我们这样做的话，到现场施工的人他不清楚啊，哎，他说你图纸上就是这样的，你松就是冲在这里的，他就来一颗松给你种在这个上面，那就麻烦了，效果出不来。那你说是图纸问题呢？还是现场施工问题呢？所以我们最佳的方法就是一定要先在图纸上表现好之后我图纸是无可挑剔的，但是你现场没做好，那就是没做好。

首先绘制到了中心线，用命令 pl 绘制 录入要书文件，选择坐标定位，指定保存的文件名和路径，指定起点坐标， 注入焦点坐标，由图面上拾取 入半径和曲线长，点击插入同样的方法录入其他焦点 图。棉十取 插入点确定，然后曲线文件有了之后，我们就用曲线文件来画图，然后点击菜单，曲线要素文件处理， 选择我们生产的那个文件，取现文件点确定 绘制曲线要素表。这条蓝色的线呢，就是断面中心线， 接下来呢，我们来生成里程文件， 由中断面线生成，选新建设置断面参数， 做成这种白色的横断面线， 可以进行添加变长这些操作。最后一定要点生成 指定生成的路径和文件名， 点，确定里程文件生成之后呢，我们就编辑设计文件，这个我们新建一个文本文件，后缀是 test。 打开这个文件之后呢，以我现在看到的这个格式，点号，英文绊脚逗号以及中装高层这样的格 是录入，然后点击保存这个文件就编辑完成。里程文件和设计文件都有的话呢，我就开始进行锻炼土方计算了，选任意断面， 选择里程文件，选择中装设计文件，只有中装的设计文件， 就是看到我们刚才设计的那个文本文件，录入设计参数，就是跟其他断面不同的地方，在这里呢，输入宽， 左右各插入设计参数，向上向下方坡的坡度宽度 点，添加点确定，然后在图片上拾取 断面图的其实位置以及横断面图的其实位置，这样会出来的是任意断面的横断面图，横断面图有了之后呢，我们就要输出最重计算结果，选菜单图面图方计算 拉框，选择参与计算的断面点确定，然后输出最终计算结果，这是最终计算成果表。

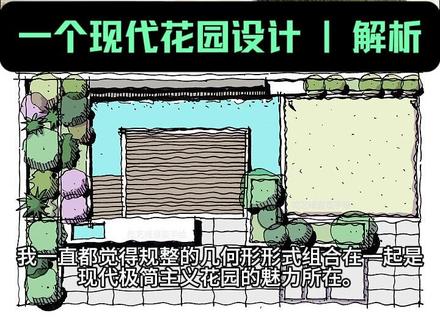

我一直都觉得规整的几何形形式组合在一起是现代极简主义花园的魅力所在， 这种极简的形式就是各种各样的正方形、长方形组合在一起，只不过方形形状内填充的东西不一样而已， 有的是铺装草坪、碎石种植池、水池等等。虽然是几何形组合在一起就是极简，但各种几何形多大多宽，如何组合在一起才美观。这也是我们在做设计之前需要画草图推延所在的地方， 当推敲到合适的组合形式后才去优化完善它。最后所呈现的就是比较合适的几何形式组合。 比如我画的这个就是正方形草坪、长方形铺装正方形木平台和 u 型水池、长条形种植池所组成的设计空间。 其实我个人觉得把左边的种植池直接整合成一个长方形种植池会更好更简洁，操作台可以移到别的地方去，你们觉得呢？

回答，学员，用南方 case 算和道算法画中段面图，想用中段面图关联横段面，然后去计算算法，南方 case 呢？没有这个功能，但是它可以把它画出来，先讲一下怎么操作，然后讲一下呃，怎么去用这个中段面上的高点，然后算算法， 搞快一点，这集视频估计会很长。然后点工程应用，我们先用那个中线和高点，然后生成圆心的横段面文件，然后在这里呢随便选一个单面法， 然后把生成的这个 html 文件呢，然后点确定点事，先把这个纵断面给他画出来，他可以画出来，但是他没办法去关联这个横断面啊。然后呢，我们点这个工程应用，下面有个 会断面图，然后有个会设计线，一手工绘制，教大家怎么绘制？随便点一个位置，这里里程是五千二，五千二多少 幺幺零？好，这就画出来了，然后再去往前面画，你可以把它画出来，但是他没办法去关联这个土方计算，我就在说明这个原因，好比这里是五三零零，哎，五三零零等会好比再数个一百零八， 这可以把它画出来啊，可以把它画出来看，但是它不能用，就是这样的一个问题，那你就是一般算河道用任意一段面，或者算道路也是用任意一段面，因为要画路层吗？或者边坡太多了。 这个图纸有纵的面图啊，我打开给大家看一下，这个图纸呢，有纵的面图，纵的面图上呢，有这个装号，对应的装号，加上这个合体的设计。高层，你得把这个文件呢，给它做成一个 t x t 文件， 做成一个合体表格，这种 t x t 文件有多少个横断面线，就做多少个生成的横断面，以后呢它里面有啊，可以看得到有个笔径，笔径多少，这里就是有多少个断面线，然后你把它一一对应就可以了。 然后呢再回到这个软件里面讲一下怎么操作。我们点工程应用，然后点这个新新建，大概一边六十米长，应该是够了 桌面的左右宽度，把这个点确定，我们第一步工作呢就是生成源里面的很多文件，然后呢点工程应用，然后点生成 到这边，这里点深层，再回来点一下我们的这个中线在这里呢， 自己自己可以保存到桌面上，你就需要你把它想命名什么名字就命名什么名字，这里以前有，然后我们就确定把这个关掉，桌面长时间距呢五米就可以开始昵称是五千二，然后点确定 等待生成这个圆半径横断面线，我们来对一下这个里程符号对不对？五七七二点二，看原图纸啊，五七七二点一六三，因为然后 case 它是保留小数点后位的两位数。然后呢有的圆半径，这个把这个删除啊，不删除，删除， 删除。以后呢我们点工程应用在这里呢，选择断面环里面的任意断面，上面呢就是我们的圆半径横断面线文件下面的话呢就是我们做的一个设计 t a k 文件也是刚刚说的装号加高层 合体的宽度呢，一边是五米啊，一边是五米，一共是三米宽，还有一个一米的这个库角，这点水平五米，然后点添加添加，然后呢再点向下做这个同角，你在做这个时钟导动槽里面，如果用这个软件也是一样啊，用这一段面就可以了，然后呢 一米这选高和宽都可以，然后添加添加，然后再水平一米，然后把它画出来，大家都知道这是什么东西，然后再点响扇，然后呢再就是这个边坡啊，边坡是响扇一比三，然后高度呢是三米九米长， 添加添加，然后就是一级平台，一级平台水平三点五米宽，添加添加，然后就二级鞭炮点响扇一比三，高度是三米， 添加添加，然后就二级平台这里依旧点水平，然后是三点五米添加添加，然后呢再就三级鞭炮点响扇， 三级鞭炮呢，把这个两单自动延伸给他勾起，勾起上，然后这里呢给他多一点，然后点这个添加添加，然后改一下出图比例，我一般喜欢用一比一百就放大的十倍这个图，然后这里呢一千二，免得这个图它拥挤。一千五啊，我看一下没问题的，确定 把这个中单面图画一下，然后再画这个横单面图。哎，我刚才说的这里就是中度槽的时候呢，你也得需要这个功能，反正。 然后类似是个比较通用的软件，三个储放算任何储放应该是没问题的，这里不评价它。呃，好与不好啊，刚才我们做了一个设计贴克文件，我们可以看一下，其实的高层呢是一百零一点多，一百零一点六六五六， 最后的高层呢是九十九点多，那就没问题。哎，我们就是把这个桌面上的设计高层算是弄到这个软件里面去了，然后点工程应用，选择这个断面法，选择这个图面储放计算 点一下子，然后全选一下就可以输出了。这个就是我们对应的功能呀，很多人不知道这个功能啊，不知道这个功能怎么用？我特意讲一下这个功能，也是给大家普及一下。

你还在手动的画纵断面图吗？又繁琐又容易出错，今天 qq 用开撕一键生成，精准又高效。首先把高层数据加载到开撕里，加载完成后，先采集出边界线， 接着点击第五编辑中的求取中心命令，选中两边的边界线，系统会自动生成中心线。这一步是后续生成中段面的关键。先点击工程应用菜单下的生成里程文件中的横段面，生成命令，选择新建， 选中刚才的中心线，输入相应参数后点击确定，再回到同一个命令，选择裁剪，依次点中心线和边线，把多余的边线裁掉， 最后再点生成，选中中心线，设置好文件名，勾选断面线叉直间距并输入实际数值，确定后，里程文件就搞定了。 重点来了，点击工程应用菜单栏下的断面法，土方计算中的道路断面命令里程文件呢？选择刚刚生成的那个， 有断面设计文件的话也可以一并添加。再设置好断面图，比例尺确定后进入纵断面图框设置，根据需求调整好参数，最终点击确定清晰准确的断面图就生成了。你学会了吗？关注智慧策，会，持续分享更多技能！

你还在愁房屋立面测量不会画吗？今天球球用开四三 d 三步搞定立面测量，点赞关注，学起来吧！首先打开开四三 d， 加载三维模型。第一步，先画房屋外轮廓线，点击居民 d 选多点一般房屋， 沿着房屋外围采集轮廓点，全部采集完成后，输入 c 闭合外轮廓画好了。怎么快速锁定立面测量的范围和图框呢？我们在三维模型菜单里找到立面测量中的立面范围线，绘制命令， 选中刚刚画的外轮廓线，选最小包围就生成范围线了。接着再点立面图框生成命令，选择白色范围线，专属的立面图框就出来了。关键一步，打开三维模型菜单里的立面采集当中的立面采集模式开启， 按住 alt 加鼠标左键，点白色框线，直接跳转对应房屋式图，按上下键还可以调节切面，方便观察。 最后，点立面采集线，绘制命令，跟着图纸里的立面轮廓画，就可以轻松完成精准采集啦！你学会了吗？关注周一次，会持续分享更多技能！

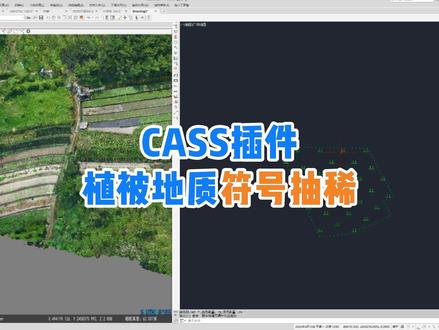

我们在用南方 case 软件画大比例尺地形图的时候，那么像这种纸杯的符号就过于的稠密，那么如何对这种 稠密的纸杯符号进行抽吸呢？今天我们跟大家分享一个非常实用的插件工具，那么有需要的小伙伴请关注后在评论区留言。好，接下来给大家演示一下。首先我们加载这个插件工具命令来输入 upload 的 选择加载信心工具箱加载。 然后我们激活一下插件 x x g。 好， 我们在右上角菜单这里我们找到常用功能里边的只被抽吸的功能，点击一下，我们点一下要抽吸的符号类型， 点击一下，然后框选我们要抽吸的植被的范围符号的范围，回车输入要抽吸的两个符号之间的距离，那么我这里边我们演示一下，就以四米吧。 好，这个是抽吸后的效果，是不是非常的方便。好，有需要插电工具的小伙伴请关注后在评论区留言。
