斯维尔降板怎么弄

从这个三位效果来看，我们的窗的标高是有问题的，那接下来我们要修改一下这个窗所对应的位置啊，点击选择里边所有的窗， 然后点击属性查询，然后按下右键，然后我们找到施工属性里边的离地高度，离楼地面的高度，这离楼地面的高度呢？我们得结合看一下他的 介石图里边所对应了这窗的离地高度都是九百毫米，所以我们在这设置的离地高度就设置为 九百。 确定啊，你看所有的这些型号窗，他离地高度改变了，但是我们的飘窗还没有改，所以我们再次选择一下飘窗， 然后点击下属性查询右键确定，也是找到，也是找到他的洞口里楼底面的高度，我们这呢也是安九百啊，九零零 确定。然后大家可以看到我们这个三维效果图里边飘窗的位置就太高了。

大家好，我是飞扬，今天为大家讲一下卫生间降板的处理方法，我们先点击隐藏隐藏点轴线，还有我们卫生间降板的标注，还有降板的边线，选择好后点击右键，我们点击分解框，选整个图纸，右键 分解好之后呢，我们点击全写，点击隐藏，隐藏掉我们的，首先还有我们的标注， 对不起，然后我们鼠标点击偏移，输入偏移指令，底板厚度一百二，回车点选卫生间的边线，鼠标向外拉，向外偏移一百二，点击左键， 这样呢他就偏移好了，然后我们点击分解点，选我们偏移好的矩形花，点击右键确认。 分解好之后，我们输入钢筋类型 c 八，减去二百，修改返进编号 b 一井号码无长度，我们输入二分之一 w 加五十，也就是我们制作宽度的二分之一加五十， 我们点击单向，选择我们板机两边制作线，右键指定布置起点终点，点击右键，我们继续选择选择制作线，还有我们便宜的边线，点击右键布置起点中点， 我们继续绘制上方的板筋，点击两端的制作线，选择好后点击右键指定起点终点，右键， 让我们继续选择两个线，还有我们便宜的这条边线，点击右键指定起点终点右键，我们来绘制外向的，选择外向的制作线， 点击右键布置起点终点，选择制作线，还有我们配好的卫生间的边线，点击右键布置起点终点，我们继续点击制作线 好，我们便宜好的边线，点击右键指定起点终点。所有钢筋绘制好之后，我们点击钢筋修改，选择弯钩类型，点击倒三角，选择这种 j 字形的端布构造。 首先输入 a 段的钢筋长度， a 的长度等于底板，加上一个下降的高度，再减去我们底板上下的保护层，也就是底板一百二，加上他的下降高度七十，然后减去上下保护层三十等于一百六， 输入 a 的长度一百六，然后我们来看一下 b 的长度，根据图集，我们的 a 加 b 等于一个 la， 我们这里取三百五，减去一百六等于一百九，我们这里取二百，点击确定，然后点击弯钩右键修改弯钩， 点选我们需要修改的钢筋端布，右键确认。修改好之后，我们点击延伸，输入延伸指令一个 la 三百五，点击左键确认，点选我们需要延伸的钢筋端布，修改好后点击右键结束命令，我们移动一下绘制好的钢筋， 这样会看的清楚一点。点击编号，输入编号降版一井号，点击编号右键相同递增 光，选我们绘制好的酱板，右键确认。这样呢，所有的钢筋他的编号都是一样的，酱板一，然后我们点击开始 输出料表框，选挥洒好的板筋右肩，这样我们的酱板依旧处理好了。

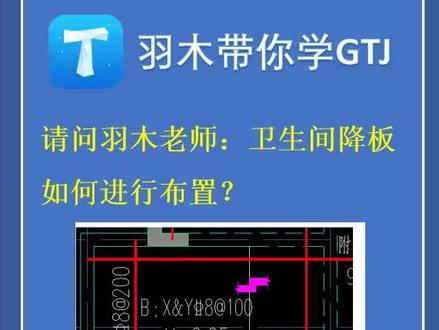

大家好，欢迎来到我们的节目，这一节课我们来给大家讲一下卫生间降板如何进行布置。就有些同学在绘制卫生间的时候都会知道他会下降一点板，这个是因为我们卫生间的话，他有是用水房间，如果我们不降板处理的话， 在使用卫生间的时候，他的水就会反到我们的客厅呐，过道这些内容我们这里不去管他。呃，是什么原因要做这个，但是现在我们的图纸就是说我们需要降板， 然后我们主要看一下他的钢筋在这个地方是有一点不同的，那我们平时在呃做的时候，很多同学没注意这个内容，然后我们来给大家看一下。好，呃，这个地方我们先看一下这个照片吧，这个照片就是我们这样的，中间这里是我们的卫生间， 这个地方他下降了，降了之后我们有一个钢筋构造，就是我们这一个地方的一个卯固长度。好，那我们来到 gt 勾里边，我们选择板好，比如我们选择定义， 我们先随便新建一个版，他是一百二的，这个地方我们就新建一百二。好，然后选择布置，比如说这是一个卫生间，好，我们先选择。 呃，卫生间大概这个位置，然后外边可能是我们的过道啊，其他房间。好，我们相当于就只有两个板在这个地方，但我们看一下他卫生间这一部分是下降了的， 那我们这个地方把标高给他降一个，呃，我们看一下他是降到多少，哎，降到零点零五，好，那我们这个地方乘顶标高减零点零五。好，我们看一下这里降下来没有看见，没有， 这个地方就下降了，零点零五，在这个地方能够反应出来，好，我们这个地方既然有高差，那我们， 嗯，在以前平时布置的时候，很多同学可能直接在钢筋，比如说，呃，他这个钢筋这里写来的，我们随便演示一个吧，比如说就 c 八间距两百，好，这个地方，比如我们都去给他布置 c 八间距两百， 好，这个地方布置的时候，我们选择 xy 方向，选择双网双向。好，呃，我们主要是演示一下哈，我们把两个板都布置了。好，有些同学就觉得，呃，这个地方已经布置好了，因为我们这个地方，哎， 呃，钢筋，呃，布置上去了，然后我们板也降下去了，但我们看一下他的钢筋计算有没有考虑我们这一个弯折这一部分内容，好，我们选择确定好，然后 我们旋转一下，旋转之后我们来到这个钢筋三围这个地方，好，我们选择 他这个地方，我们看一下底筋，从这个底筋要弯上去抹固，然后我们看一下我们这个地方，哎，好，我们看一下这一根，这个这一根他就会弯上去，好，我们看一下这个地方弯上去没有，这个地方就没有弯上去，他是伸到我们这一个边，这个降 板这个边，那这个地方如何处理？我们就要来到我们的这一个板，然后选择这两个，选择之后在这个地方 有一个设置升降版，好，设置升降版之后，这个地方我们就看一下，呃，胶线有没有，如果没有的话我们改零，如果有的话，比如说一百， 呃，或者什么样的，我们这个地方能够看出来他，呃没有什么交线。好，我们这个地方比如说选择零，好，那他就显示摄像成功了。设置成功之后我们再来 来到我们的受力巾这个地方，我们再来进行汇总看一下，好，选中，然后进行汇总，选中图源。好，汇总之后我们再来看一下他的底金，看一下他的钢筋三围， 看一下啊，这个地方看到没有放大之后，他就从这个板边弯上来，然后再横过来，相当于和我们图纸的这个画的地方一样，弯上来横折过来， 好，这个地方刚才我们说的输入一百呃，零那个地方，这个地方就具体看我们图纸呃，到底有没有啊？ 好，然后我们再看一下面筋。好，右边高的地方，我们看一下高的这个板应该也要弯下来，然后我们看一下他有没有弯过来，弯折下来呀？看到没有也有显示，所以说这个地方我们卫生间升降板的话有这样构造，我们就要去在软件里边进行设置一下。 还有如果有些，我们，嗯，这个地方是一一个毛裤长度，有些如果不是毛裤长度怎么办呢？我们就来到计算设置这个地方，选择节点设置选择板，我们往下看，这个地方就有我们小高叉，大高叉这个升降版，比如说我们这里比较小的呃， 高叉，然后我们选择这个节点这个地方我们看一下有两个，一个就是我们刚才这种貌固 la， 然后这边就是我们下边上边弯下来之后，我们身 过来，底边是实物被滴这个地方啊就，呃，我们比如说实物被滴之后我们也可以去进行修改，很灵活的。所以说这就是我们这一节课给大家讲的，我们卫生间降板如何进行布置，好，这节课就是我们的内容，谢谢大家。

今天我们先给大家讲一下在翻模之前需要做的一些准备工作，那就是工程设置以及工程的一个新建先，嗯，打开我们的思维，而界面 可以点击新建工程，我们要嗯取一个工程的名称，比如说我们输入某工程， 然后找到你需要保存的一个路径，我们这选择一个， 而且要记住这个路径，不然到时候你要调用的时候不知道该在哪里去调用。 我们的文文件名取了叫芥末， 然后在里边呢工程模板我们就按全国通用的模板就行，点击确定， 然后他自动就会出来工程设置相关的一些设置， 如果你不小心给他关闭了，我们还可以点击左上角的工程设置，又给他的界面给他调用出来，然后要进行六个方面的设置。第二是计量模式 的设置，这样模式呢我们一般都是选择的清单，按数量按定而规则来计算，然后定而名称呢，找到你相应的一个名称就行。我们这呢呃，选择一个四川的啊， 按最新版本的四川的二零一五的，然后清单的名称呢，就按国标，如果你你有其他不同类型的，你可以在这个下拉列表里边去进行选择就行了，我们就按国标， 这是第一个计量的模式进行选择。第二个楼层的设置，楼层的设置呢，需要结合我们的工程图例啊来进行， 我们可以直接掉入图纸啊，掉入我们的找到我们图纸的一个路径， 和楼层相关的呢，一般都是我们的立面图里边，我们可以去看一下这个图啊，打开来看看， 然后你看一下在这个界面里边就掉下来了啊， 楼层其实 速成呢是不动的，你可以不用管他啊，里边的数据啊，名称他都不能够进行选择的。然后首乘里边呢？ 首城，首城在我们这对应的是一个地下室，就这块啊，地下室它的层高呢是四米二， 那我们在这给他，嗯，改四米二可以通过选择的命令啊，可以就是点下来列表选四点二，也可以手动输入，你可以把这个点快一点，他如果显示不选的话 就是手绳的。然后我们上边不是还有楼层吗？所以这个时候我们得进行添加， 添加啊， 都说这一层相当于就是我们的第一层，地下室上边是第一层，第一层你可以这个时候就可以改名称了。第一层第一层的唇膏呢，也是四米二啊， 乘高四米二不动啊，那对应的标高他会自动更改的，因为我们这个是学习版的，所以他建的层数呢不多，我们就按三层来建啊。 然后还要注意一下下边这个说明室外正负零距，室外地面标标高的问题。 我们这呢，这个是一图，他相差了三百毫米，所以我们这输入三百就行了，零点三米啊，对应 就三百毫米。好，第二部分楼层的设置做好了，那如果我们插入狗的话，嗯，对应工程有几层你就要建几层，因为我们这呢是学习版的，建的层比较少啊，所以就按这三层来建。 第三部分结构说明，结构说明就要看我们涉及到的结构说明书， 我们把结果说明书打开来看一下， 你可以直接用 cad 将它打开，也可以直接在我们的 svr 软件里边调用相关的图纸也行。我们呢是 直接用 cd 打开的啊，现在有一个问题，就是 cd 里边他有些字体不全，不全的话我们呢可以给他改变一下相关的字体，这个是，嗯， cd 相关的一些操作了， 我们在这就不多讲，直接给他更改， 然后这样可以看一下，这里边字体就全部看得见了，就不再是以问号的形式出现了啊。 然后我们的思维尔呢，看关羽混凝土材料相关的一些设置说明书里边看他是怎么说明的啊， 独立基础和基础梁采用的是 c 二零的，然后 看一下上部结构的啊， 这啊，五材料混凝土两板柱楼梯采用的是 c 三零的， 相当于基础部分。嗯，独立基础和调漆采用的是 c 二零，然后上部结构的两板柱楼梯采用的是 c 三零，那我们在这来设置一下， 调剂喝多 是 c 二零的， 我们的楼层呢针对的是基础层， 然后上边的呢是除了技术成以外啊， 两板柱 凉 啊，他没有说，嗯，简历强，我们这个构建这个工程里边呢，是有简历强的，那我们先给他勾上啊， 两板柱，两板柱有了，然后楼梯的楼梯是在我们建筑里边啊， 楼梯和梯段确定 c 三零的， c 三零的不动弹，然后后边多余一项呢，我们给大家删掉就行了， 就有四个标签，我们做了第一个标签的设置，第二个标签是抗震的，设置抗震等级的一个设置抗震等级呢，在我们的 说明书里边也有啊，康润等级是四级的， 所以涉及到的二呢，全部改为四 保护唇的设置， 保护层的设计也是在我们的解释图里边，他有说明的接触保护层的厚度三十五啊， 基础梁的呢，是二十五，基础的三十五，然后是我们两板柱的一个保护层厚度，这板十五，梁柱二十五，简历强二十五，保护层厚度啊， 两双实物你给他改过来，改过来以后他会标览的两 数都是二十五，这个里边就没有没有区分是否是框架量的，我们全部都给他改成二十五的。板呢，是实物的给他改成实物的啊，前立强的呢，前立强的应该有说明啊，也是二十五的 减龄像二十五啊， 好独立技术，三十五刀 肚里其实都是三十五的啊，基础量的，基础量的 接触量都是二十五， 基础量二十五档 好了，全部改过来了啊，最后一个呢，我们基本上不做其他设置。第四个内容，建筑说明，建筑说明主要是针对我们气体材料的一个设置， 其实材料的一个设置呢，你得结合我们的前视图来看， 所以总说明书里边， 这里边操作也是一样的。首先我们把他的字体给他改过来， 好对墙的说明。第六点 外填充墙采用是三百厚的 空心砖类填充墙，幺八后的 m 五的混合砂浆，还有幺二零的，六零的。嗯， mm 十的地下室填充墙采用是红砖， m 五的 m 五的。然后是红砖啊，我们在这给他设置一下水泥砂浆， 删掉就行了啊。然后这一项建筑说明我们就设置好了， 工程特征，建筑面积还是在我们建设土里边，这块的建筑面积是幺四三四， 他本身就是框架结构的，我们解释图里边有说明的啊，这属于这框架结构 工程概况这块说完毕以后再来看一下计算定义，计算定义里边，这里边所有橡胶按照我们工程里边去进行设置啊， 还有我们的土房定义，土房定义如果没有相关土类的话，我们一般都是选择三类土额，然后地下水位深度需要。嗯，看我们的地，看报告里边写的是多少，那你在这叫输入多少， 就一项钢琴标准，就按幺六七幺零幺系列的点击完成。

大家好，今天给大家介绍的是斯维尔三维刷量台阶和坡道的一个布置方法， 那么台阶和坡道呢，他同样是属于软件里面的其他构建栏的下面啊，首先我们先找到台阶，然后点击编号， 好在这里面呢定义他的参数啊，你们看我们这个是三步啊，总共是三步，那么首先呢我们就要确认一下这个台阶的踏步数啊，三步，然后是宽度跟高度，三百乘一百五啊，那没问题， 然后最后呢还要计算，还要确定一个，嗯，他的顶部啊，顶部的这个宽度啊，就是最顶的这一步 啊，最上部的增加的这个宽度，那么这个宽度呢，需要我们自己测量一下啊，需要自己测量一下，直接用到我们软件里面的查询距离这个功能啊，然后量取他最上部的这个宽度 啊，量取出来呢是一千五啊，然后我们再返回编号里面，然后在最上部增加宽度，这里输入一千五啊，接着呢点击布置按钮 啊，然后围着台阶的这个边线啊，围着台阶的这个边线呢，给他布置出来 好，然后有转角的地方呢，你就给他转做一个转角就可以了 啊，然后右键确认啊，这样的话呢就布置完成一个台阶啊，那么接下来呢是坡道啊，是坡道的一个布置方法 啊，我们点开坡道啊，然后编号里面的这些参数词可以不用定义啊，因为我们坡道呢，它是按的水平投影面积来计算的 啊，然后直接布置，然后用举行布置，举行布置呢，直接框一个举行的范围出来啊，框一个这个坡道的举行范围出来。 好，那么如果这个坡道的这个方向，嗯，相反了，你看，比如说我们现在布置出来的这个坡道，他是往这个方向是做一个上坡，是吧？啊？往这个方向做一个上坡，那这个方向呢？其实是相反的啊，那我们可以用到 镜像这个功能啊，点击一下镜像，然后选择坡道，然后右键啊，然后找到镜像的一个镜像点啊，然后再给一个镜像出来构建的位置 啊，这个呢，他会提示你是否要删除原对象啊？原对象呢？就是我们做镜像的这个构件啊，做镜像的这个构件是否要删除啊？我们就给他选择是删除掉啊，然后再把坡道给他移动到和底图上重合起来 啊，选中 m 加空格 啊，选中 a 梦空格啊， 然后找一个定位点给他移动过来啊，这样的话那就可以了啊，那这个是三维算量的台阶跟坡道的布置方法。
