ug后处理小数点3位改成4位怎么改

前几天呢，有粉丝朋友问我说我们的后处理怎么去修改，让每把刀开始输出的像图片一样， 我们看一下每把刀输出有换刀指令，然后有 g 九零、 g 八零这些代码，包括 g 四三， 注意他这边 m 零三要改成 m 幺三，然后再加一个 t 背刀，下面输出我们的 x、 y、 z， 要求每把刀开始都要输出， 后面呢我对后处理进行了修改，就是可以达到这样的一个效果，这是我修改过后的。大家好，我是阿飞，我们来看一下我们的后处理是怎么修改的。 这个代码呢？主要是在一个初次移动和第一次移动这边去进行修改，主要是添加三个快， 这里面呢有我们的 g 四零、 g 幺七， g 零零， g 八零， g 九零、 g 五七， 然后这边是 g 四三， z， s， h 零三， m 幺三，然后 t 这边 m 幺三怎么去改呢？我们找到这边的 m 代码，把主轴开，这边正转 m 零三改成 m 幺三就可以了。 下面就是一个 g 零零， x、 y、 z， 这边的 z 呢需要强制输出，因为上面已经输出过一次了，你要让它显示的话，这边必须强制输出，不然的话它是模态，它不显示的。 初次移动和第一次移动代码都一样，最重要的是上面需要添加一个定制命令， 就是强制输出我们的 g 四零， g 幺七， g 零零，这个代码就是这一个快的代码， 这样他就能做到我们每一个刀具的开始都能输出这边的一个指令代码 不能置身事外，你学会了吗？

不是知识不分享，不是技巧不传播，大家好，我是仙娇易峰，今天的话呢，给大家分享一个五轴 y 超程啊，我们该怎么去进行解决？当然这个内容的话呢，和我们往天内容不一样啊，这个是要通过后处理解决的啊，为什么这么讲呢？我们先进行仿真，让大家进行看一下我们的动作， 好，那现在我们是这样进行转的是吧？那么这样进行转的话呢，有什么后果？就是，哎，这样进行转啊，可能我们的 y 往这边走啊，可能走不了这么远， 那么走不了这么远，我们道具走到这个区域他就直接卡住了啊，就直接 y 超程，直接报警了啊，就不让你走了，这种工距比较长的情况，长的情况下，那这个时候我们的真实的加工要这样子啊，就是我们的 a 轴 啊，比如我们这样子啊， c 轴旋转啊，我们的负九十度啊，然后 a 轴我们旋转啊负，呃， a 轴旋转，我们的十度 啊，这样子哎，转啊，让它它得往 a 得往里面转，然后这样刀就这样进行加工，哎，这样的话呢，我们的 y 也就不超程了， 但是如果说按照啊我们的常规的方式啊，因为我的机床啊，是吧，主要是在我们的 a 负进行加工。那有的啊，有的工厂里面呢，他们的机床呢，主要是在 a 正进行加工啊，然而呢这个工序呢，他必须得在 a 负，他的 y 不 超程 是不是？叔叔呢啊，你去什么改我们的起始角度啊，去调那些参数啊，没有用啊，一样的没有用啊，叔叔只能干嘛？只能改后处理。 说接下来的话呢，一封啊，给你们进行把这个原因前因后果讲清楚，你们要把这个内容搞懂啊，这边我们进行重置下，你看一下说这个时候呢，比如说我们强制性的这样去走啊，很简单啊，你的 y 就 超程了， 所以这边我们只能改后处理啊，让他往 p 一 的方向去进行旋转啊，往我们的 a 正方向进行转。哎，这样的话呢啊，他的 y 就 不超程了啊，要解决这个问题，所以我们需要干嘛呢？需要改后处理 说接下来一封呢，把这个后处理改一下啊，把它改成往 a 正进行走，然后让它生成我们的 p 一， 这样的话呢啊，我们就实现了啊，我们所想要的一个结果了啊，当然呢，这个的话，你就是要啊新建一个后处理啊，然后就是把我们原后处理啊，复制个出来， 然后单独调整一下，如果以后遇到这种超程的问题了啊，只能比如说你的机床是只能在 a 负加工，然后呢这个弓箭，哎，只能在 a 正才不超程是吧？啊，那么这个时候我们就可以啊，用啊你所准备的另外一个后处理来解决这一个 y 超程的问题。 好的，接下来我就把这个改了一个方法和大家进行啊，讲一下，同学们进行学习一下，看你们能够学到多少。然后呢啊，记得把点赞关注走起来，我们倩倩教练有三四五周变成培训啊，想学的可以联系一封啊。好，那么接下来呢，我们进行完成仿真， 接下来我们进行改后处理啊，在哪里改了？这边我就直直说了啊，在这个去选择后置配置器啊，进行打开，那么在这里面的话呢啊，我们这样子啊，把这个呃要改的东西就比较多了啊，我们先把这个去检测工具改成开 啊，先开，到时候我们生成代码的话呢，就能够直观看到代码的一个结果，然后在这里面的话呢，我们需要把它的一个强制的一个内容啊，改成正的啊，改成正一百一啊，就是这边最小设为零最大啊一百一啊，调好之后呢， 调好之后呢啊，然后这边就直接默认主要是在我们的这个 a 正进行加工了啊，是吧？正进行调好了之后呢，不要急啊，不要急，我们先进行 保存一下，然后我们再进行生成代码，我们先看代码啊，代码生成好之后我们可以看到啊，他现在是在 a 正进行加工了，是吧？但是这边还是一个 p 二啊，我把 p 二改成 p， 因为 p 二的话默认是在 a 负的，对吧？所以我们得把 p 二改成 p 一， 所以接下来我们进行设置这个区，我们找到啊 这个 p 二这个位置啊，然后接下来我们再进行编辑，编辑打开之后呢把这个 p 二手动吧，是吧？因为我这边是改直接改的，所以改成 p 一 就好了啊，非常简单啊，然后点击确定 啊，点击我们的一个保存啊，然后接下来就可以把这个区关了啊，这个区可以关了啊，把这个检查工具关掉啊，再进行确定一下啊，深道路 啊，那这时候呢，我们就生成了一个，第一个他往 a 正走了，第二个呢啊，他生成 p 一 了，那这样的话呢啊，那他就是往我们的 a 正进行加工，那就解决了我们 y 超程的一个问题了，同学们听明白了吗？哈哈，好的啊，那就是我们的一个解决方案，说这边的话我们还是先把这后续的改回来啊，是吧，因为我这边的话呢，还是按照我这边自己的基础去配置，说，这边还是先把它改成我们的啊，负一百一 是吧，定轴 g 六八点二啊，自动识别啊，那这边就只会往负 a 走，对吧？啊，然后这边调好之后呢啊，保存一下啊，然后再进行生成代码啊，再通过我们这个工具 再把它改回去啊，啊，这个关掉啊，这个工具点开把这个 p 一 呢啊，你看又变成负了啊，是不是？改回去它变成负了，然后再把这个区进行编辑一下，定义文件编辑器，好把这个区呢改成我们的一个 p 二啊，改成 p 二之后呢啊，然后我们再把这个区 进行点击确定啊，说这个其实改起来是挺方便的啊，是不是啊，哈哈，好保存一下啊，然后再把这个区关掉， 好，那么他又变回去了啊，说这个整个的一个调整过程啊，我都给你们展示了，看你们能够学到多少好不好啊，这个调整起来也比较简单啊，比较简单。好，那么感谢同学们收听，学会的小伙伴记得点赞加关注，同学们，拜。

大家好，今天给大家介绍一下四轴后处理的创建，首先我们打开这个后处理构造器，点击新建，在名称这里面我们输入一个名字， 比如输入这个法纳克四轴杠零一，下面的单位，我们选择毫米，点击这个起用 u d e 编辑器，机床类型我们选择这个四轴带转台的控制器，我们在库里面选择这个法纳克六 m 的， 然后点击确定，进来之后呢，我们先看一下这个一般参数，这里面的参数跟我们之前三轴的基本上是一样的，包括这个行程的大小，回零位， 还有运动精度，净给率等等，这里面我们就不再多说了，主要来看一下这个第四轴的这个参数，我们点击这个显示机床，现在的机床类型是卧室加工中心的结构， 我们来给他修改一下，在这个旋转平面这里面我们点击这个 y z， 然后把文字引导符 给他改成 a， 然后我们再看一下基础结构，好的这时候呢这个基础类型就是立式的四周结构，下面是这个运动精度，我们使用默认的就可以了，最大净给率呢，我们给 一百，默认的也可以，一千也可以，无所谓。下面我们再看一下这个旋转轴的方向，这个要结合你们自己的基础旋转方向来修改，如果和这个试图中的这个方向一样，就不用修改，如果不一样点击这个反向， 然后他的方向就改变了。下面是这个轴限制最小值是零到三百六，呃，一般的我们就用这个范围就可以了， 也可以设为，也可以把这个最小值设为负的三百六啊，我们现在就使用默认的就可以了，然后这个机床零点到第四轴的中心呢，我们一般就是也是使用默认的，然后这个轴方向 这边我们使用这个负值决定方向，下面这个符号决定方向是前面有正负号的，我们使用这个负值决定方向就可以了。下面这个 轴为例处理，这有三个选项，第一个是警告，第二个是退刀重新进刀，第三个是用户定义，我们这个轴的范围是零到三百六十度的，它是可以任意旋转的，所以就使用默认的警告就可以了，下面的这些参数呢也不用去修改。 然后呢点击这个程序和刀轨这里面，这里面呢跟三轴的基本上差不多，根据自己的需求来设置，把程序开头呢这个行号呢给它去掉，程序结束，这里面这个 m 零二给它改成 m 三零确定，然后我们然后我们点击这个运动，可以在这个快速移动里面加上我们的 g 五四坐标，点击这个坐标系豁到这里面也可以。最后呢再把这个输出设置这里面的其他选项，这里面有个输出文件名，我们给他改为输出 nc 格式的 n c， 如果还要添加其他的选项，大家可以自行的修改，然后点击保存，确定保存好的，这样一个最基本的四折后处理就做好了，好的，今天就给大家介绍到这里，谢谢大家。

大家好，我是杨工，那我们今天来讲一下 u g 如何一键加载后处理， 那我们每天晚上九点抖音也会直播 u g 四轴、五轴编程的公开课，感兴趣的可以来听一下。那好，那我们正常你后处理 在我们的后处理器里面会把它加载好，那如果说没有的话，需要以浏览器每次去选择，那这样是非常麻烦的。那常规做法，那很多人的话都会找到我们安装包的根目录，然后这个 pos 这个后处理，根目录的底下这个文件 打开后用手动的输入。啊，这种方法的话也可以，那其实 ug 我 们可以在内部一键的啊，我们使用菜单，然后工具里面往下滚，可以看到有一个安装后处理器啊，打开 接着啊，比如我们要加载的是这个道路转曲线的后处理，你双击他，好，这边你命名，比如道路转曲线， 好，点击确定，然后他说里面已包含，你点一下试好，接着我们再回来看一下这个，你后处理的时候啊，这里就会有了。那接着你再看一下这个内部文件，哎，可以看到他就自动的给你加载进去了。

本视频耗时四百五十六小时，共四十四分钟，作为滤镜侠设计，今天三节课带你掌握 导入模板制作后处理、安装制作修改啊，这一个是我们这节课的一个课题啊，当然这个很简单啊，就是自己在我们新建一个文件插入一个啊，这样一个方块，嗯，在这个建模这个里面 插入一个这样的一个方块，或者是一个圆柱都可以啊，随便。那么这个呢，插入了之后，我们在这里呢，我们就需要把我们二阶段，就是我们学习前面学习的这些知识点，就比如说常用到的工序， 我们要一个一个的把这里面的都要设置好，那就像这样子的看啊，给大家演示一下啊，第一个插入工序，比如说我这里啊要做一个开粗的， 那么我们在这里做这一些工序之前呢啊，我们这里有一个动作啊，就是我们上节课学习了的刀库 啊，我们在这一个地方呢，我们要怎么样呢？我们要在这个成这个啊，机床饰头这个里面，我们要把我们前面所有的做好的这个刀库里面的刀 都要把它调出来啊，调出来之后有个什么好处呢？就是我们要把它做成模板，那么我们就需要在这一个地方把这一些的没有看一下， 哎，有一把啊，有一把一毫米的啊，那么在这里把这些刀都调出来啊，都把它调出来所有的啊，就是你如果说做的那个刀库越全，那么我们调出来刀越多越好，这个地方啊，就是自己在这里面自己去调一下，我们上节课讲到这个刀库里面的使用 啊，怎么样把刀库里面刀调出来，调出来之后嘞？啊，那我们进入到这一个啊，里面，进入到我们的程序顺序式头，那么就把我们所有的我们学习了的这些命令，这些工序怎么样嘞？我们给它设置好 啊，给它设置好，那么我们这里一般用的是这个，呃， work piece 啊，都一般的使用 workpiece。 然后嘞刀具啊，就是选择不一样的刀，你自己选一把啊，就比如说我刚才这里的啊，一个毫米的刀，嗯， 哎，往上一点，那如果说我们这里选好了弓箭，选好了毛坯，选好了刀，然后嘞，啊，像这里那这些刀库里面的刀本来是都有， 有那个的啊，要有这个下到亮的啊，看一下，没有的话，我们把它点一下这个闪电标，看这都有了，是不是啊？这里就有了这个下到亮，这里，嗯，没有改好，我们把它改一下，哎，没点好吗？ 啊？要把这里点一下，确定啊？ ok， 看这里的下单量都有了，看到吗？啊？店里做好了之后，我们在这里的其他的这些参数，比如说我们啊，讲过了的啊，讲过了的，这里啊，比如说这些参数啊 啊，我们都需要把它设置优化，就是我们这里前面讲到的这些参数，学习的这些参数都要把它怎么样嘞？啊？比如说这里是十个丝啊，一个丝一个丝啊，拐角，这里啊，设百分之五 啊，更多啊，这些其他的就没有设置的了，选择确定，然后在这里就是非切削移动啊，非切削移动 啊，我们这用螺旋，然后这里是一到啊，一到五度之间，我们这里按三度，这里按一前一层啊，这是没问题的，然后在这里就是圆幅百分之五十 啊，这个量是一，这个量是二十，前一平面 啊，这里也是前一平面，这里按一个啊，那么这里的我们这个参数啊，就是常用到的参数，这样子把它设置好了之后，设置好之后怎么办呢啊？我们把它确定啊，你看像这，你看 啊，这里就是我们这一个地方，就是我们把这一个程序，把我们的所有的啊，我在这里做的只是做一个啊，那我们后续至少我们在二阶段的那个五府你是应该要有的啊， 五腐，那就是第一个我们的形相喜啊，我们的等高，我们的区域喜消，我们的面喜，我们的平面喜啊，那这几个五腐是必须应该要有的。然后我们还经常用到的什么倒角刀啊，就是倒角的， 然后嘞还有这个黄线加工啊，还有这个就比如说我们做呃，这个零件的要经常洗孔啊，孔洗，还有这个牙啊，做这个牙的啊，洗牙的，然后还有钻孔打点，然后这里的是深孔钻等等， 就是我们这里常用到的这些我们都把它做好，做好之后呢，我们就需要怎么办呢？这只是我们做的第一个步骤啊，第一个步骤就是我们把我们的这一个成所有的需要的用到的工序给他选好， 工序选好之后，那么我们下一个动作是干嘛嘞啊？就是我们要在这一个地方要把它从这里开始全部的啊，按住这个 shift 键啊， 选择到最下面看所有的，把它选择上来，这一个选择好了之后，在空白的地方按右键啊，就这个蓝色的空白的地方，按右键这里就有一个插入，有一个对象， 我们这里选择这一个对象，模板设置，看到吗？啊，点它，然后再把这一地方打勾，把这个地方打勾选择确定，那么这一个模板设置就 ok 了 啊，当然这只是我们完成的四分之一步。为什么说是四分之一嘞啊？因为我们的势头有，这里有四个势头，我们完成的只是程序顺序势头， 这才完成了第一步。那第二步嘞，同样的，我们把这个几啊机床试图这个里面进入到，从这一个开始选择啊，然后一直往下往下拖，看 啊，按住 shift 啊，按住 shift， 所有的把它都选上啊，然后我们选择啊，把这项，把这个加号，什么把它打开啊，你看我们这里把这些所有的这些加号 啊，就是也也就是我们这里要把它怎么呢？要全部展开啊，要全部展开，展开之后嘞，然后我们再来选择，你看啊，一直到这个地方所有的都选完啊，你所有的都要选完，不要漏掉了啊，不要漏掉了。 然后嘞，我们再在这个地方按鼠标右键，然后同样的把这两个打勾确定 啊，这就是设置好了，这是机床式头，然后我们再选择几何式头，同样的从这个地方开始啊，一直到最下面啊，然后也是一样的按右键啊，按鼠标右键，然后对向 啊，模板设置，两个都打勾选择确定。然后最后一个是什么呢？就是我们的加工方法石头啊，这里我们虽然不用，但是我们也要设置啊，这样子也要设置他看啊，按住，按住这个 shift 键啊，按住这个 shift 键啊，那就全部选了看看， 然后再按右键选择啊，这里是模板设置，打勾，打勾确定， 那么这一个模板我们这里就设置 ok 了啊，这里就设置 ok 了 啊，这一个就是这样子设置模板的设置就 ok 了啊，然后嘞我们再把这一个模板嘞啊把这个文件啊，我们再放到我们的一个 u g 这一个里面啊， 这里个我们把它保存一下啊，比如说我们把这里保存一下啊，保存好了之后嘞啊我们在这一个 u g 这一个里面啊，我们手信文件啊，打开指定，然后在这上面上一个啊，这里是这个吗？ mac resource， 然后这里就是这个后出这个音质啊，音质那就在这一个里面，我们把刚才这一个文件啊，把这一个文件怎么样嘞？啊？我们把这个文件放到我们的一个 啊，就把这刚才我们这里啊就是这个文件看二二二啊，把这个文件啊把它放到这一个里面来啊，放到这个里面来， 把这个文件把它保存到这个里面来啊，保存到这个里面来，然后嘞啊我们再往上一挤，在这个地方往下啊，这里就有一个，我们以这个什么以这个啊打开的方式，以这个啊用这个记事本呐把这里打开啊， 那么这个地方呢啊我们打开的这个文件呢啊在这里面这上面是音质的，下面是公质的啊，这是啊，这是音质，这是公质的，我们再把这个地方把它怎么样嘞？ 啊？把它这里复制一个把刚才那个名字啊，就是我们刚刚做的这一个名字的这一个啊，这一个名字的我们就把它怎么样呢？在这里进行一个替换，把这一个地方看到这个地方， 只要替换了就 ok 了，替换成刚才那个名字就 ok 了，这个模板的设置啊就完成了 啊，那么我们这里的后续呢，你只要进入到这个 u g 里面，那么一打开的时候呢啊，我们在这里打开的时候就是进新建一个文件啊，你要一打开这个文件的时候，进入到加工里面的时候呢 啊，他就会有一个什么啊，就是我们这里如果进入了加工看这里就会到这个地方，他就会看得到啊，这里就会有这么一个二二杠二啊，这么一个显示，因为我这里还没有放啊啊，因为这个我只是临时做的，所以说没有去放这里面，来 到这里就可以进入到这个模板里面，那么后续嘞啊，你就可以通过我们做好的他那个模板里面呢，就有我们的啊，刚才的这一个啊， 就像我们刚才给大家啊做好的这一个啊，就是这个二二二的这个刀路，那么都出都会出现在这个地方啊，都会出现在这个地方，那这些刀路都会有，然后这里面的刀嘞也都会有啊，并且还有参数， 那么这样子的话，我们选择只要选择弓箭，只要去加工啊，就是直接这些，其他的这些什么参数这些看到吗？就这里面这些参数我们都不需要设置了 啊，当然只是特别的特别的有些，比如说根据我们的弓箭呢下刀那个不一样，有些改变是有的啊，选择刀具大小不一样，会有一点点小改变，但是大部分的参数呢，就不需要我们再去设置了 啊，这样子从而达到一个什么呢？达到一个我们加快我们编程的一个效率啊，就是这么一个作用啊，那么啊，这一节课呢啊，我们也就讲到这个地方啊，你学会了没有？需要就像我们这里做好的这样的道路 啊，我们这样的程序，我们的基础认不认可啊？基础是不认可的，那我们基础要是能够认可的只有哪一种呢？就是 我们要对他进行一个后处理，而这些后处理啊，就是我们有啊，就是有一些我们的后处理必须要怎么样嘞？要对应的是我们的一个机床 啊，就是我们的机床的操作系统啊，我们外面常见的有三菱呢，法兰克啊，西门子啊啊，像那什么，还有米克拉啊 啊，马扎克啊啊等等啊，还有那个日本的富士松，富士通系统啊等等，这些都是有一个他单独的系统，也就说我们做的后处理必须要对应啊，你就不说，尤其是那个西门子的啊，他的那个后处理 有很多代码，他是他自己独特的，所以说你如果说拿个三菱的后处理去做这个西门子的机床，可不可以啊？ 不可以，所以说在这个地方呢啊，我们就需要怎么样呢？我们需要对我们的后处理，就说要要学会安装我们符合我们自己用的这么一个后处理，当然这里后处理一般的啊 啊，一般的像现在买机床，他机床啊，就是厂家会提供，他就是给我们会提供一个对应的后处理啊，这个一般是厂家提供的， 那么我们提供了之后啊，我们提供了，我们自己要学会安装，要安装到我们的电脑上面来， 那么我们的这一个啊，我们的这一个后处理文件啊，在我们的啊实际工作中会有这么几样啊，有有这么两个类型啊，哪两个类型呢？ 首先第一个类型啊，就是我们这里讲到的一个什么呢啊， 有这么三种文件的啊，第一个类型是这样的的三种文件叫做什么呢？叫做 d e、 f、 p u i 和 t c l， 这是我们要讲到的，我们这里的有第一种啊，第一种这样的后处理啊，有三种情况。第一种是啊，我们的这个三种 文件的啊，就是 d、 e、 f、 p、 u、 i 和那个。呃， t、 c、 l， 这个是它的一个文件格式啊，就是它的一个啊格式，它实际上这三个组成了一个啊，完整的后处理啊，这是第一个方式。第二个呢就是只有两个文件的 啊，这种后处理一般的都是什么呢？就是人家做好了的一个成熟的后处理 啊，就是它这里面少了一个什么呢？少了一个 p u i 文件，而这一个 p u i 文件呢啊，是我们下节课讲到的，就是我们要去制作这个后处理， 它得到的就是有一个啊 p u i 文件，这一个 p u i 文件呢，是我们可以对这一个，就是你要有了这个 p u i 文件，我们就可以对这个后处理进行一个什么呢啊？进行一个更改， 可以更改的啊，可以更改的啊，那你没有这种后处理，就是我们后面下面这个三零的这种，它没有这个 p u i 的 后处理呢啊文件，那么这一个三零的呢？我们就只能够怎么样呢？只能够用，不能够改 啊，这个大家记住，这一个 p u i 的， 就相当于它是一个，它的最初的一个啊，参数啊，一个原始文参数文件它可以更改的啊，这个大家记住， 那么我们在这里怎么样用呢？就是我们带 p u i 文件的啊，我们带 p u i 文件的这种呢，我们是可以在这里临时用的啊，就是这一个后处理，我们可以临时的用， 因为你有这个 p u i 文件，所以我们在这里可以怎么样呢？我们可以在这里查找啊，就找到我们在这里对应的啊，这个这样对应的，我们这里啊有这个 p u i 文件，嗯， 就这个看啊，这个往上点，往上点啊，就这个里面的它这这一个呢是我们的一个啊， pui 文件就是这里面，因为我们刚有两个后处理，一个是带 pui 的， 一个是不带的，那么这个带 pui 的 我们可以临时用它看啊，就这里它就掉出来了啊，那这个地方就出来了，然后我们在这里做这个啊，后处理的时候，比如说我要后处理的哪个地方呢？啊？我后处理的，我的桌面，嗯， 看这个啊，看这个它的后处理就出来了，看到吗？ 啊？这样的文件，这样的文件才是我们机床能够读取的文件啊，这个地方大家记住，就是我们这样的后处理的程序，他机床才可以读取，才可以使用，而我们这里编的这些能不能使用啊？是不能够使用的 啊，这这个，那我们怎么样把？这个啊？我们刚才这里是讲到的是什么呢？是因为我们这里有这个 p u i 文件啊，有这个 p u i 文件，那如果说我没有嘞啊，就像我们刚刚那个三零的，他只有两个文件，他没有这个 p u i 的 文件，那我们怎么用呢？ 啊？这里就需要我们怎么样呢？需要我们去安装他啊，需要我们去安装他，那这个安装怎么样个安装法嘞？ 啊？首先是我们的一个 u g 啊，在这个 u g 里面，我们按右键点击属性啊，这里就有一个属性文件，打开这一个属性文件啊，打开这一个属性文件，我们往前跳一步啊，往前跳步，也就是 n x 十点零 跳到这个地方之后呢？啊，我们在这里需要进入到这一个看啊 much， 然后嘞 resource 啊， resource 这个，那么然后嘞，我们就点开这个啊，这个就是我们的啊， post 啊， post 的 sources 啊，这个英文啊，就是这个。那我们要把这个文件打开看，这里就有很多的，有这个什么 d e、 f、 p、 u、 i、 t、 c、 l 啊，看到吗？这里是三个的，这里是三种啊，有三种后处理的啊，像这里的，你看这些都只有两种看就只有这个，哎，这也有三种啊？这有三种啊，像这里也是三种啊，哎，好像这都是三种的啊， 啊，都是三种的啊，那我们这里的啊，就是没有这个 pui 文件的呢，我们首先是要怎么做呢？我们先把这个啊，用这个列表， 首先我们在这里要安装它啊，我们在这一个地方，那么我们把这一个啊，把这一个课间的 啊，这里就有两个，是不是这里有两个嘛？这有两个文件，我们首先要把这个文件怎么办呢？要把这两个啊，等一下我们要安装这两个，我们先一个一个来，也就是什么意思呢？我们先把这一个啊，我们先安装这三个的 啊，这里有三个文件的，我们把这三个啊往这里面一复制啊，按住他三个都要复制啊，你不要少了，同时把它复制一下，然后再粘贴到这个里面啊，粘贴到这个里面看到吗？粘贴这里面来了，看到没有 啊？这一个你们已经放进来了，那放进来了之后呢？我们再往后拖，往后拖，把这个水往后拖， 看到没有？这里有两个这么的文件，这样的文件是什么呢？这个代替的啊？这个啊，这是我们的后处理文件，而这一个文件我们是需要通过什么呢？通过这个， 嗯，记事本的方式啊，通过这个记事本的方式打开啊，当然我这里已经是记事本了啊，所以说这是记事本的一个图标啊，所以说这你可以用记事本直接打开，如果说你不是这样的图标，那你就在这里点应用啊，选择好对应的看啊记事本，然后确定 啊，那么这个就打开了，打开之后嘞，嗯，我们把这一个啊，把这个程序把它复制一个。看啊，把它复制一个 啊，可能有一些同学啊，有一些同学，可能是什么呢啊？可能跟我这里打开的画面不一样啊，有些同学可能细心一点的会发现这个问题，是不是啊？跟我这里的文件是什么呢？我这一个是 安装了 u g 这个星空外挂的啊，所以说我这里装了外挂之后嘞，他这里的文件就变成这样子了 啊，如果说你没有安装外挂的啊，那么你打开就是这样子的，我这里就是啊，如果说你没有装任何外挂的情况下，你打开的是这样子的，看到没有？是这样的一个文件啊，这样的一个文件，那你安装了外挂之后嘞，他就会强行是这样子的， 他这里的区别在哪里呢？啊？就在这个括号这里面看，就这个里面就这一段，看到吗？啊？他这里面所有的大括号，这两个括号这里面的东西都是这个，而这一个安装的外挂了之后的，他的括号里面的是这样子的，看到吗？ 啊？就是这个不一样，这是我们的什么？这是我们的一个文件路径啊，文件路径。那么我们在这里要安装它，我们首先怎么样呢？把这一个啊，把这个名字看啊，把这两个啊机贴这个名字，把它复制一下， 然后嘞我们把这里的名字啊，把这个铁料啊，钢料通用这个这个逗号前面啊给它更换掉啊，更换掉。然后嘞把这一个 tcl 看到没有？这个 tcl 看到没有？ tcl 前面一个点 啊，点以前的部分，一直到这个大括号这里啊，我们给它啊，同样的给它替换掉，也就是我们这个文件名啊，这个样给它同样替换掉看。还有一个是什么？ d、 e、 f， 我 们把这个啊也替换掉啊，也替换掉啊， 听完掉，然后这里就 ok 了，那我们这里还需要一个什么呢？需要一个路径啊，这里有个路径啊，那么这个路径我们要打开一个什么？打开我们的原始的啊，就是这一个原始的这个土壤， 我们把这个里面的路径，也就是我们把这个括号里面的啊，为什么我们不在这里用这个呢？因为这个是外挂里面的，我们要找到外挂文件，那有些同学如果说你没有装过暗挂， 他就没有，所以说我们在这里呢啊，就用这个原始的文件啊，把这一个地方复制一下，然后嘞啊，我们再把这个地方进行一个替换，看 啊，也就是我这一个文件的指导路径是什么呢？是我们的最原始的位位置，也就是我们刚才找这个 u g 的 时候，是在这个里面找的，看到没有？这一个就是我们的 u g 的 原始的位置，也就说我们的文件是放在这个位置里面的， 放在这个位置里面的，所以说我们这里的指的路径呢，也应该是这一个路径啊，这个路径放好了之后把它保存看保存一下，那么我们这里的啊 u g 我 们再重新打开一个啊，刚才那个已经有了，那我们再重新再打开一个，嗯 啊，我重新把前面的课程里面的随便啊拿一个打开一下啊， 只要有刀路啊，你看我这里进行一个后处理， 看到没有？我们往下拖看到没有？这一个 g t 就是 我们刚刚安装的这一个啊，我们安装的后处理就过来了，那我们就可以用它来进行一个什么永久使用啊，我们只要安装在 u g 里面了，那他这里面就来了，就会永久使用 啊，这是我们讲刚刚讲到的一个什么呢啊？我们安装两个文件的啊，就是有两个文件的后处理的这样的一个啊，那个 啊，安装后处理的安装啊，这是三个文件的，带 p、 u i 的， 那我们现在这两个文件的怎么办呢 啊？两个文件的同样的方法，也就是你把这一个两个文件啊，同样的把它复制啊，把它复制。复制到哪里呢啊？复制到我们这个啊，刚才放到这个里面的，就是找到这个 u g 啊，这个文 resource， 然后再 post post 的 啊， tossos， 然后再就是这一个啊，把这一个打开看啊， template template 这里面的，我们再同样的啊，把这一个看，把这一个复制一下啊，内部再放点放下啊， 那么我们只要把这一个，刚才那个三零的啊，这个文件，嗯，刚没放到吗？啊？把这个三零的文件放一下啊， 把这两个啊，把这两个把它复制一下，看，放到这个里面来啊，看放这里面来啊，这两个就尾了，把这个名字啊，把这个名字给它复制一下，看 啊，复制一下，然后在啊这一个地方怎么样嘞？啊？在这个地方改它改一个名字，看，就把这里改个名字就可以了啊，这个这改名字就简单了啊，就只要改这两个看，就是这个 t、 c， l 前面的啊，然后再 d， e、 f 前面的啊改一下， 然后这中间的这个要不要改啊？这个就不用改了，因为这个本身就是我们的这个啊，就跟这个上面的不一样的，就是和这个是一样的，我们刚刚已经复制过了的啊，确定保存一下，那么我们这里的程序啊，看，打开给大家看一下，那么这个地方 我们进行后处理，那么这个地方就得到了一个，看到没有？三菱自动就是我们刚刚安装的啊，这个三菱自动的后处理就来了啊，两个文件的我们也能够使用了啊，用它可以进行一个后处理看 看，这就是后处理出来的程序，那么这个程序呢啊，把它附着机床上面就可以进行一个啊，我们的机床上面的加工了啊，这个就是我们的后处理的安装，你学到了没有？ 那么我们打开我们的这个电脑之后啊，在我们的这个啊，开始启动这个地方啊，在这个地方会有一个什么呢？我们找到我们的这个啊 u g 文档啊， u g 文档，因为这里的话啊，我们这里可能有些同学看不到这个页面啊，那么我在这里尽可能的给他找出来啊，就是这个看到吗？ 这里有一个什么呢？有一个后处理构造器，看到了吗？啊，我们点开这一个后处理构造器，点它啊，这个就是我们要制作后处理的啊，这么一个啊， 制作后处理的这么一个文件，一个打开这个之后啊，我们上节课讲到了，就是我们的一个 u g 那 个后处理的安装啊，我们讲到一个什么呢？有三种文件的，有两种文件的， 两种文件的我们只能用安装上去的用，而三种文件带 p u i 的 嘞啊，我们是可以在这里进行一个修改的，也就说 在这一个地方我们可以打开那些带 p u i 文件的，当然这个版本必须要有些是一致的啊，有一些可能有些呃， p u i 的， 它哪怕是带了，但是你也打不开，为什么呢？是因为它这里面有一些参数，它是进行了一些加密的 啊，就说你可能有些时候进可最多的可能只有一种情况，就是你这个打开只能打开你自己制作的啊，别人打开的啊，别人就是哪怕有这个 p u i 文件，你也不见得打得开，一打开可能会报警 啊，会经常遇到这样的问题，所以说大家也不用啊，不用觉得奇怪啊好像，哎，我这个有 p u i 文件为什么打不开， 这是很正常的啊，因为有很多外面的做好了的啊，后处理他自己会有一些加密处理啊，所以说打不开是正常的，而我们今天这里呢，不去给大大家去打开了，我们自己做啊，我们自己做我们自己的，那么这个文件呢，是一定打的开的啊，你自己做的肯定是没问题的， 首先我们这里是新建文件啊，有一些吼出你可能吼出你构造器，一些同学可能打开之后嘞，啊，不是这样的，他是什么版本呢啊，是因为你这里可能是英文的啊，最开始打开可能是这个英文的，是这样子的 啊，就是文件啊选项，然后在这里就有一个什么呢，这里一个文件啊，就是个语言，我们在这里打开，找到我们的一个什么中文简体啊，你要用中文简体的，那么你就认识他了，他也认识你了，你如果说是个选个英文的啊，两个都不认识，两个就干瞪眼 啊，那不利于我们的一个啊，后处理构造器的一个啊设置，那么我们在这里是新建一个后处理构造器啊，我们是新建一个，那么首先第一个呢，就是我们新建的这个后处理构造器的名字你要给它取好， 这一个地方大家一定要注意啊，这个名字你在这一个地方不能够用汉字，不能够用字母开头，一定啊，不能用汉字，不能用数字开头，一定要用字母， 一定要用字母表示啊，就比如说我这里是啊，飞鹏，所以说我就用这这个大写 f 啊，然后 f p， 那 这就是我的这个后处理构造器啊，那么这一个地方就是我们的后处理啊，这一个后处理构造器的名字做好了， 然后嘞，我们在这里做的后处理是三轴的啊，不是五轴的啊，不是，有些同学啊，很想了解，很想知道啊，那个老师能不能教我怎么样编五轴的后处理，或者说啊四轴的后处理啊。我只能很遗憾的告诉你啊，这个地方不行 啊，因为一个五轴的后处理和一个四轴的后处理啊，能够卖到好几万啊，一个五轴的能卖到十几万一个。我们以前的啊，那个一个同啊，就是我的一个很好的朋友买了一台米克拉的啊五轴机， 他的那个出厂价就是十八万啊，那个后处理。所以说在这一个地方啊，我们这里的这个后处理构造器， 这地方的后处理啊，我们这里做的是三轴的啊，是三轴的。然后呢？我们这里的是主后处理程序啊，不是副处，不是这个啊，仅单位副后副处那个副 处理，而是主后处理，这个地方大家就记住，然后我们这里的单位带个地方，千万不要搞错了啊，我们这里是毫米啊，不是英寸，一定要改过来，是毫米啊，我们这里的是车 啊，不是是，是洗床，不是车床，不是线割，我们这里是洗床，这个地方，大家注意啊，是洗床山竹的，然后嘞，我们这里的控制器就是我们的机床的啊，控制器，比如说什么三菱的，法兰克的，富士通的，西门子的等等， 那我们在这里用的是通用的，用这个法兰克六米啊，法兰克六米，这个选择确定啊？这个比较常用啊，这个也比较符合我们的一个，呃，就是做出来的后处理不会出现太多问题啊，然后这个是可以看到，你看这是我们的一个，呃，就是呃， 这里显示这个机床啊，就是我们的加工的啊，哎， z 方向啊， y 方向， x 方向等等，然后这里就是什么呢？ 啊？这个是公制啊，记录是。然后这个是什么呢？这一块就是我们的一个机床行程啊，这是 x 方向的行程， y 方向的行程， z 方向的行程，那如果说你知道你的机床是什么样的行程，那么你就按照你这机床实际的去操作 啊，你的机长是九米的，那你就是九千，那你的机长是啊，一米的，那就是一一千啊，还有是有有外面几个型号，比如说幺零五零啊，那你就这就什么一 啊，一米的一点，一米多一点点啊，那你这你就变成幺零五零啊，那如果还有种是什么八六零的，是不是啊？那就是八百六啊，这就是八百六 啊，那个 y 方向是多少嘞？这个东西可以结合你们自己机场去给啊，如果说你不知道，那你这个地方就不要改，那就全部都是一米啊，这就是全部都是默认的是一米，默认的一米啊，这个地方如果说你知道那你就去改他，你不知道你就不用改他默认啊，然后这个 我们这个线性啊，运动分辨率这个地方我们是以 miui 为单位啊， miui 为单位这个没问题，然后这个一刀的进给我们在这里啊，最快给他搞一万啊，就是我们这个机床按机零零来跑啊，最快的速度跑到一万啊，一万就可以了 啊，每分钟跑一万毫米啊，一万毫米啊。这个地方啊，你不要搞的太快了啊，搞太快了，你那个机窗有些可能还顶不住啊，那么这样子做好之后嘞啊就 ok 了啊，这样子做好之后就 ok 了啊，这个设置就 ok 了，然后我们再跳到嗯， 程序这里啊，程序刀轨，程序刀轨，这是我们的这个起始的啊，这里面的话就有一个什么呢啊？有这大家看到的这个啊，这个是什么呢啊？这个是我们的这个。嗯，后处理出来他会带什么？带编码啊？ 大家可能有些不不理解，我给你们演示一下啊，给你们演示一下啊，演示一下。那么我们在这里先把怎么样？先把这一个啊，我先把这个后处理呢啊，就做到这样子，完了保存一下啊，保存在哪里呢？我保存到我们这个课程里面来。 那这已经有了啊，然后我再再用这个 u g 啊，给大家演示一下就可以了啊，我用这个吧，用这个简单一点啊。 看，那我这里刚才说了，我们这里做出来的我们自己做的这个后处理是什么呢？是带这个 p u i 文件的啊，所以说我可以在这里怎么样呢？可以临时的去做啊，在这个地方我可以临时的做，我找到这个临时的后处理啊，看， 我在这里是找一个临时的，看到吗？啊？这里我们找上面一个啊，你看这里一个后处理，你看飞蓬啊，也就是我这个啊，就是我今天做的这个后处理，飞蓬啊这个然后我选择后确确定啊确定，然后我去进行进行一个什么呢？啊？对他进行一个后处理啊，确定。 看啊，这个就是我们这里的后厨你得到的就这个东西，而这一个就什么这前面这个编号，这是前面的一个编号，这种编号 啊，在我们这里就是这个东西就是这个这一个编号就是我们的程序每一个给一个，每一个每一个给他编一个号 啊，这个如果说我们有些机窗，他需要这样的一个编号嘞啊，他需要这样的一个编号，那么你就把这一个嘞给他保留下来， 他如果说不需要嘞啊，那你就把它删掉啊，放到垃圾桶里面去按住他啊，按住他往垃圾桶里面放，你再保存一下啊，你看我再把它保存一下，然后我们在这里来呼出你一下啊，看啊，我再呼出你 啊，用同样的这个啊看，看到没有？前面的这个编号已经没有了，看到没有这一个就是我们这里改变的，就是把这一个编号怎么样改变的就把它去掉了啊， 就把它去掉了。但是这里面还有一些其他的这些好多参数设置啊，就比如说我们这里要改一下，比如说啊 把这个地方这些代码，我们常用的代码要改改，看，我双击一下他，那么这个地方就可以进行这个改变，改变比如说 g 四零、 g 幺七、 g 九零，还有个什么 g 四九、 g 八零，对不对 啊？那这个 g 七幺是什么？我们不知道，不要他把他删掉。那我们这里找到什么呢？比如说我们要找到 g 八零啊， g 八零、 g 四九，对不对？这些是我们常用的啊？那我们在这里找 g 四九，这里可以找到啊，这里有 g 代码，看这里有 g 四九，看这个 g 四九，那我们就把它添加这里面来看，它自己会排顺序的啊，然后还有个什么呢？还有个 g 八零啊，我们找到 g 八零， 那这个 g 八零，看就这个，然后把它按住它放在这里面来，它就自动进来了啊，这样子就放好了， 那放好之后呢，我们确定一下啊，确定一下，再保存一下，那然后我们这里在后处理的时候呢，他这一个地方啊，这个地方你看我们这里是 g 四零、 g 幺七、 g 九零， g 七幺，那这个呢啊，我们把它再再的后处理一下，你再看一下是不是这样子的， 看到没有？ g 四零， g 幺七， g 四九、 g 八零、 g 九零，看到没有？这个啊，就出来了，这个啊，这个就是我们这里的讲到的， 然后还有这里面的什么起始的这里啊，这个比如说啊，我们这里用这个自动换刀啊，那你如果说你们这里个机床有刀库，那我们就使用自动换刀，那如果说没有刀库嘞啊，那你就把这几个看，按住他往那垃圾桶里面放就开了 啊，往垃圾桶里面放，就是我们这个自动换刀，这里把这个把这个换刀的，这个啊，把这个换刀的，还有这个准备刀的，这两个 啊，放到垃圾桶里面去，那么这就是变成了什么？这就变成了非自动换刀啊，非自动换刀啊，这个叫非自动的啊，非自动的，也就是没有刀库的，那就是只能一把一把的去加工的 啊，就变成了手动啊，就这个这样一个设置。然后还有一个是什么呢啊？就像我们这里的运动啊，运动这里啊，这里有一些什么呢？嗯， 像我们有一些老机床啊，有些老机床它会怎么样啊？在这里会有一些什么啊？ 就是我们以前的机床，它这个，呃，就是那个原服 g 零二 g 零三啊，它走的后面是带的什么？带的 l l 多少 l 多少，而不是什么呢？我们现在的新机床有些都是这啊，就是 i j k i j k 这个是什么呢？这是原复式量。那这一个呢代表的是对应的是什么呢？ x y z 的 啊？ x y z 的。 那我们现在就说我们现在刚才做的，你看给大家看一下啊，这个后处理出来的，看看 没有，它是带的是什么？ g 零三，后面有 i 多少 j 多少啊？是这样子的，那我们如果说遇到那老机长，我们不要这个 i j k， 开开 看，可以把它删掉啊，直接加一个什么呢？加个 l 啊， l 啊，把这个 l 加进来啊，那么这个地方就 ok 了。确定 啊？那么这个确定好了之后呢？啊，我们这里做出来的后处理，那么它这一个地方呢？它对应的字母就是什么呢？就是 l， 看到没有？就是 l 多少 l 多少 l 多少，它这里就没有 ijk 了。看到没有 啊？那如果说你要想把它改回来怎么办呢啊？那你就又把这一个地方，把这个 r 去掉啊，把这个 i j k 给它加进来啊，就可以了。看 啊，这是 y i j， 然后还有一个是 k 啊， 看啊，你这样找回来之后嘞啊，然后再确定保存一下，那么我们这里的后处理出来嘞啊，它就是变成了什么就变成了 ijk 的 啊，看到没有哎，我这没保存到吗？ 啊没保存，还没保存完啊，我再想 看到没有这里就变成了又变回来了 ijk 啊 ijk 这个嘞啊，这个就是我们啊这里的一个后处理的就是一一般的一些设置啊一般的一些设置，就比如说这里还有一个什么， 哎，我们这里是用整圆而不是用象限啊，有些可能有些看到的同样的餐啊后出你的为什么两个不一样的数嘞？是因为一个是整圆，一个是象限点啊，靠，这个地方是有点点区别的，然后还有一个就是这个最小设置啊，我们这里改成一个丝啊，这里也是一样的改成一个丝啊，那么这里确定一下就可以了 啊确定一下就可以了啊，其他的这里还有一个尾巴了，那些什么现成的，你可以自己去添加一些东西 啊，就是跟我们的啊，有些同学可能那我不知道添加什么，不知道添加什么没有关系，你可以怎么样嘞啊？你可以把他们就是把人家的用好了的，就比如说我在这里找一个什么，找一个比较好的啊，能够用的到的，我这里把它做出来看那我做出来这个的之后我把它保存下来，我然后就进行什么 进行一个对比啊，然后把这个什么，把这个个开头的它这里是怎么设置的我就怎么设置，然后后面的它这里是怎么设置的，我怎么设置中间的嘞啊？按照我们的刚才那几个要注意的设置设置， ok， 那 么这一个 hold 处理呢，就完全制作 ok 了 啊，你就可以去，当然我们用的时候呢，用我们自己的后处理的时候一定要验证啊，你不要说哎呀，我今天学到的那个后处理我就要弄一下啊，那这个很容易出问题的啊，你这个后处理我们要怎么样？要试的 啊？一般的有些在机床上面呢，他要抬高啊，或者说走刀的时候要一步一步的去看啊，这是需要我们对机床对这些参数各方面都要了解 啊，要去试好一个成熟的后处理都是经过无数次试验之后他才能够拿出来用的啊，不是说你做好了就能够用这个地方大家一定要慎重对待 啊。我们今天这节课的这个后处理安装嘞啊，也就讲到这个地方做好了这些之后嘞啊，你把它保存一下啊，保存一下那之后嘞，那么这个后处理就是你的了，你后续如果说哪里还需要设置，那你就可以自己去在不停的地方去设置他 啊。我们当然我们有很多遇到一些啊，比如说像那个什么啊，改这个啊，增加这个什么 g 九八呀啊，或者说我们整体的这个呃，有些那个加扣值啊啊，像我们这个公牙的时候没有扣值，我们怎么去添加这些你们都可以去 都可以去改啊，我们这里时间关系的啊，我就不在这里一一讲了啊，如果说有同学对这个感兴趣的，可以课后加我们的啊，我们这边的客服啊，可以 联系到我啊，或者说我们课后嘞再来进行一个单独的讨论学习。好吧。啊，我们今天这节课嘞啊，就讲到这个地方啊，我们也感谢所有同学一路的陪伴啊，我们这个二阶段的课程到这里就结束了，谢谢大家。

大家好，上个视频给大家分享了如何在程序操作中设置输出我们的松开夹紧的一种方法，今天再给大家介绍一种如何在我们的后置处理中来设置 松开夹紧的方法，这样的话就不用在程序操作中去一个一个的设置了，比较节省时间。好的，我们先打开后处理构造器，在这个程序和刀轨中我们选择这个运动，在这个快速移动，这里面 我们在这个快速移动前面添加一个定制命令，点击编辑，然后呢把代码复制过来，复制粘贴。好的，简单的解释一下这个代码，首先呢就是定义这个角度值，这个是当前角度值，这个是前一个角度值，再定义这个 一个自变量，我们自己定义的这个变量，下面是判断语句，首先呢检查这个当前角度和这个前一个角度是否存在，如果存在的话，再检查当前角度和这个前一个角度是否是一样，如果不一样的话，就是 输出我们的这个四轴松开的这个变量代码，然后再设置这个变量为真的，否则的话判断这个前一个角度是不是存在，如果不存在的话，就说明他是第一次运行，然后呢 也是输出我们的这个松开代码。好的，然后我们点击确定，然后呢在这个转完角度以后呢我们再添加一个定制命令，点击编辑把下面这个判断语句呢再复制过来，点击粘贴，这个是夹紧的代码，这段代码的意思呢就是 通过判断上一个的标记是否存在，如果上一个标记是松开的话，那这边呢就要夹紧后面这个是 判断他是不是可变轴的，他如果不是可变轴的话就是定轴的，定轴的话我们就输出这个夹紧代码，大概是这么个意思，好的，然后我们点击确定，点击确定保存一下后处理，确定，然后呢我们再来处理一下这个程序，我们点击这个程序，这个程序里面有平定轴， 也有这个联动的，这个程序还有钻孔，我们来处理一下程序，看一下这个程序中有没有这个输出，松开夹紧带我们点击后处理，然后选择确定， 确定，然后呢我们打开程序，点击打开。好的，大家可以看到这个程序开头呢，这里呢输出了 m 幺幺，松开我们的转盘，然后呢转到角度位以后呢它夹紧，再看下一把刀， 下一把刀呢他这个是联动的，联动的话我们就要提前松开我们的转盘，然后他就可以加工。这边是钻孔，钻孔前面呢是 松开我们的转盘，然后呢转到角度位以后呢我们夹紧夹紧，钻完孔，钻完孔呢之后呢他在转到这个角度之前呢他就松开，松开了以后呢 转到角度位后再加紧。好的，这这个就是我们想要的效果就达到了。好的，今天就给大家介绍到这里，谢谢大家。

今天我们要做的事就是安装 u g 三轴后处理三零系统的，首先把这个后处理复制给它复制出来，然后给它粘贴到 u g 八点零相应的文件的位置， 直接粘贴就好，虽然说是远程，呃，粘贴完之后呢，我们检查一下是个 d i t 文件的属性， 手势指肚给它去掉，然后用记事本给它打开，打开之后我们复制这个井号下面的一行，给他复制出来一行， 然后把里面的名字，我的后处理名字是八零 t 七， 把把那个两个括号后面的都给他改成五二零 t 七，然后前面给他改成前面都无所谓，改成这个数字加字母就可以了。写个三轴， 然后改好之后进行一个保存， 那么这个后处理就算安装完成了，你们有时候那个保存不上，就是说可能是纸堵没去掉，有可能你找到位置不对， 就是 d i t， 可能别人家给你装过一次。现在呢，我们就是要验证一下这个后处理能不能生成程序，那么我们随便画了一个矩形， 然后选择平面洗的工序，然后对他进行一个编，一个绕外型的一个道路生成，能是生成程序的，说明他没有什么问题啊。

从事优级编程行业多年，你难道还没有一个属于一个自己专属的功能后处理吗？不管是学习编程还是从事编程工作，后处理都是必须用到的，很多厂里都不给配备，自己定制一个有需要花费大几百元的价格，非常非常不划算。 其实你可以观看这本后处理制作手册，里面附有全部重要参数，根据步骤一步一步就可以制作一个属于自 己专属的后处理功能全可以自定义，没有时间制作的小伙伴还可以直接安装上方的后处理大权，直接使用，都已经过上机验证，三四五轴各个系统都非常齐全，如果你也想使用学习红星走气安排。

大家好，当我们在公司的时候， q 值中设置为五的时候，程序中为什么会出现 q 零呢？这是一个网友的问题，我们来看一下，在这个公司中我们设置的这个 q 值呢，它是零， 然后我们点击确定，把这个程序处理一下，我们点击后处理确定确定。好的， 大家可以看到这个 q 值呢？他现在是零，我们希望这个 q 值为无的时候呢，就是不输出这个 q 零。那么怎么能让没有设置 q 值的情况下， 程序中不输出这个 q 零？这个要我们写一个判断语句，就是当这个 q 值中没有数字的时候，我们不输出 q 零，如果有数字的话，我们就输出数字。我们打开后处理构造器，在这个公司这里面 添加一个定制命令，然后把代码粘贴过来，粘贴确定确定，保存一下后处理好的，我们再来测试一下，点击这个钻孔操作，点击后处理，点击确定 确定好的，大家可以看到，这时候呢程序中就没有 q 零输出了。好的，今天就给大家分享到这里，谢谢大家。

宝子们有没有经常把 ug 文件转成 stp 格式的？如果有多个文件要批量转换，这 ug 软件自带的转换器打不开，那可以使用这个第三方的万能格式转换器， 它支持目前市面主流三维软件格式互转用法也很简单，只需要把零件拖进去， 然后选择输出格式，保存路径可以随意选。最后点击转换，只需一小火，这些文件就能转化成你想要的格式了，这转化效率让你想摸鱼都摸不到。真心建议每一位 u g 工程师安装一个备用。

第一步，选择你要后处理的层次包右键。第二步，选择我们的后处理。第三步，使用查找后处理器的方式，查找我们之前保存在桌面上的后处理 好，选中， ok， 我 们后处理已经添加成功了。然后我们再把这个 nc 文件的一个输出路径，我们给他改到桌面上的 nc 文件，这里同样点 ok， 点 ok， 下面这里就默认相即可。点一下确定我们后处理已经后处理成功了，然后看一下 nc 文件。

大家好，我是阿飞，今天呢给大家分享一个我们后处理设置的一个技巧，是什么呢？就是我们同一把刀换刀不出现 m 零五， m 零九，就是同一把刀加工不同的工序， 如果说刀具不同，换刀的时候它会出现 m 零五， m 零九， 那么我们这个怎么去实现呢？这边呢我已经把这个代码就是弄出来了，然后就达到了这样的一个效果， 刀具不同出现这三个指令， m 零五、 m 零九、 m 零一，然后刀具相同就不出现， 这个就是我们的一个代码定制命令，我们打开后处理，我们把这个代码定制命令复制到我们这个刀轨结束， 我们来打开我们的文档，我们来看一下， 我们可以看到这边啊，这个第十粗洗刀是连在一起的，我们看一下中间有没有 我们这边可以看到啊？ t 换 t 二的时候，这边是有的，然后 t 二这边抬刀， 然后这边是下一个工序，这边是没有的，这样就达到了一个我们想要的一个效果， t 三这边他就有了 啊，这个主要就是针对于我们可能做成品的啊，很多工序在一起，然后道具可能用的是一样的， 然后相同道具不输出， m 零五， m 零九、 m 零一， 你学会了吗？

用 ug 的 朋友，你在安装后处理的时候，还是在这个， 还是在这个 t m p l a t 在 这个文件里面去安装的吗？其实现在根本就不用了哈，就是以前的话，我们就是这样把这个复制一行，粘贴一行嘛，然后来改改那个后处理的名字嘛， 这样子吗？然后来改这个前面这个名字，现在根本就不需要，这样的哈，根本就不需要，这样的话太麻烦了。怎么现在新版本的 u g 的 话，直接就是在这个， 你比如说你后处理后处理这个文件的时候点后处理，然后呢？这里有一个安装后处理啊，选择你要安装的后处理，比如说选择你要安装的后处理这个 p u i 文件，然后确定就可以了，你确定了之后，你的后处理 就在这个里面了，就在这个我们的后处理器里面来了，就是这么简单，这么方便哈，点这个安装后处理器啊，这个我这个是二三零六的哈，是非常方便的啊，拍个视频给大家分享一下， 有需要的朋友可以帮我点个赞啊，谢谢。

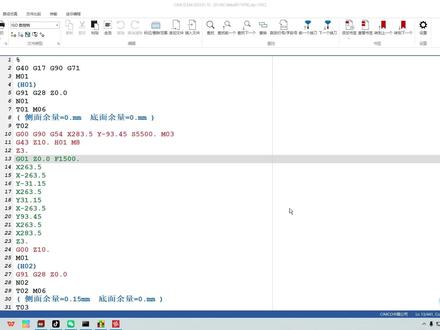

大家好，今天来解答网友问题，他提出了这样一个要求，就是在我们处理程序的时候，怎么能在每个程序组前面显示程序组名和 m 零一暂停指令，比如这个程序前面 m 零一和这个括号里面的是程序组名，这样方便现场操作人员调机。我们来先看一下正常的程序，比如在这个程序组下面有好多个子程序， h 零一， h 零二， h 零三，基本上是按刀具组来分的，一个程序组里面是一种刀具，但可以有多个操作。他的要求就是在处理这个 主程序的时候，在每个子程序前面显示这个程序组的组名，比如第一个程序前面显示 h 零一，第二个程序组前面显示 h 零二， 然后以此类推。下面我们打开后处理构造器来操作一下。打开后处理构造器，我们在工序起始序列这里面刀轨开始，下面添加一个定制命令，然后粘贴代码，点击确定，然后保存一下后处理 确定，然后我们来处理一下程序，看一下，点击这个程序组，点击后处理，点击确定确定。好的，我们可以看到这里面更新的程序，大家可以看到 这第一把刀前面他输出了 m 零一， h 一， 再往下第二把刀前面也输出了 m 零一，和这个程序总名第三把也是一样的。好的，这样就达到他的要求了，好的，今天就给大家分享到这里，谢谢大家。

不管是学习优级编程，还是从事优级编程工作，后处理都是必须用到学到的。但是还有很多小伙伴没有后处理，也不知道该如何制作。其实你可以观看这本优级后处理速查手册，制作一个出来使用，里面会详细的告诉你该如何制作。定制一个多功能的后处理，附全部重要参数才 用图文并茂的方式展现，就算你是新手都能看懂学会。如果没有时间制作，这里还有制作好的后处理合集三四五轴，各个机床系统的后处理都非常详细，都已经经过上机验证，非常安全。如果你也想使用，学习红星走期安排。

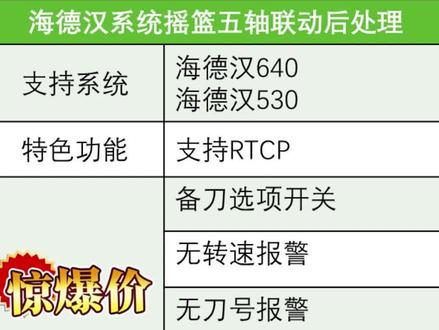

搞 c c 编程的你想必已经发现五轴编程已经很普遍了，你可能正在自学五轴编程，也有可能正在找五轴编程的工作，无论哪一种情况，你都绕不开后处理这个问题。现在市面上的五轴机床种类繁多，机床系统也有很多种， 你可能在想，要是市面上常见系统的后处理，你都有该多好，可是五轴后处理价格昂贵，小则几百块，多则几千块， 作为打工的我们呢，根本就承担不起，这不，马上就过年了，为了感谢广大粉丝一直以来对雷公的支持，我准备了三十个后处理加密狗，加密狗包含有以下多个后处理， 第一个，三轴后处理。第二个，四轴坐标转换后处理。第三个，三加二坐标转换后处理。 三加二坐标转换后处理的话包含有 ac 与 bc 结构。第四个，新代系统 ac 摇篮五轴联动后处理。第五个，莱纳克系统 ac 摇篮五轴联动后处理。 第六个，华中系统 ac 摇篮五轴联动后处理。第七个，西明子系统 ac 摇篮，五轴联动后处理。第八个，海德汉系统 ac 摇篮五轴联动后处理。 以下这些后处理呢，都是有相机加工过的，安全可靠，并且免费提供对应的 v t 仿真计算模型，那这个计算模型呢？我是使用这个 v t 九点二版本搭建的。 那很多人看到这里想必已经很心动了，但是呢，很关心一个价格，我都知道啊，大家都是打工的，所以说呢，也不舍得花很多，花很高的一个价格来进行一个购买。我在这里给大家一个非常非常简陋的一个价格啊，就是一千块钱 就可以把这些后处理全部打包带走，只有三十个相到相得修纹机子啊，需要的话在后台留言。
