阀板便洁面处递成台处理，我们画基础时有时会遇到这种阀板便洁面的中间有个成台，这时需要切除成台上半部分，这时我们可以使用成台功能中的随阀板切割，点击功能选中成台与阀板即可， 这样高出阀板的成台就被切割掉了，你学会了吗？

大家好，欢迎来到我们的节目，这节课我们来给大家讲一下我们滑板类的独立基础如何进行布置。好，我们来到我们的 cd 图，我们来看一下 这个是我们的独立基础，我们看一下这里是我们的滑板，然后下边是我们下沉下来的一步一个内容，这个是我们的高度，基础的高度，那就我们看一下这里独立基础一二米四乘以二米四，高度六百 配金四幺八，间距一百五。我们看一下这个一号，二号也就是我们的纵向钢筋，这个地方标注有一点问题，这个地方应该是我们的二，他都是四幺八，间距一百五。 好，这个我们还要注意点，就是我们法版的底金，我们看一下他也是断开的，那在软件里边我们怎么处理？我们来到我们的呃，我们先看一下我们独立基础，我们选择新建独立基础， 然后再来新建我们的独立基础单元。好比如说我们在建模这个地方，我们来看一下他适合我们布置这种内容吧。我们看一下这个地方只能布置我们的横向钢筋和纵向钢筋，如果这个地方这样布置了，我们来看一下他的钢筋， 随便点击布置一个。好，我们选择二维，好这个地方随便布置一个，然后我们给他汇总看一下。 好，汇总之后我们看一下他的钢筋，看到没有？这个地方的钢筋他只有在我们的底面才有，然后我们 来看一下就是我们的底，他没有像我们图纸里边这样弯上来看到没有，那这个地方我们怎么处理我们的这个独立基础，哎，我 一般是用我们的这一个什么内容，哎。装成台，好，这个地方我们新建一个，装成台我们给他改为独立基础，就要被读机 杠一。好，这个地方钢筋属性也是一样的，面筋不扣减，这个地方 底金，呃，扣法板的底金全部扣减好，这个地方，然后我们再来新建我们的，呃，装成台单元，装成的单元我们选择哪一个形式？这里我们来看一下。配金有很多种，我们就选择适合我们的 形式，我们这个地方就可以用，呃，直接就用这第一个，我们这个地方给他改为二米四，这个地方改为二米四，好，这个高度我们 是六百，然后底金我们是 c 幺八间距一百五，好，底金 c 幺八间距一百五，这个地方就没有，不是，我们是用中层台这个形式去定理我们的独立基础，所以说这个地方我们改为改为零， 然后这一个侧面钢筋我们看一下图纸上有没有，哎，侧面是没有的，然后这个侧面我们给他删除掉，这里十十倍低， 我们这个地方弯折上来，我们看一下是一个 a 二 a， a 二 a 是我们一个保护值，那我们这里就给他输入，比如我们保过三十四倍的，我们输入三十四倍的。好，选择，确定，选择确定好之后我们来点击布置 好，点击布置之后我们来旋转看一下，首先他的标高我们需要调整好这个地方，呃，我们就是滑板的顶标高跟我们的顶标高 看见没有，这样就平齐了，好，下边冒出来了，然后我们来进行汇总，我们的选中图源，好，然后看一下他的钢筋三维，好看一下，看到没有？现在他底 伸过来弯折上去，和我们图纸上伸过来弯折上去的长度就是一样。所以说我们就灵活用妆 基础这一个成台装，成台去定义我们的独立基础，很容易进行灵活的处理。好，这节课就是我们给大家讲的滑板类的。呃，独立基础布置的方法，谢谢大家。

大家好，我们今天来看一下这种三边放坡的独立基础怎么处理。右侧是基础的具体属性，中间还有一道暗梁， 在软件中有独立基础，条形基础装成台，具体用什么合适呢？我们看一下这几种好像都不合适。独立基础不能修改，边坡条形基础少，一边放破装成台设置边坡是从下往上的斜坡，位置不对，要么就是不能调整边坡。 今天教大家一个用其他构件来处理这种三边放坡的基础，我们用法本，具体标高和尺寸位置就不说了，大家按照自己的图纸来，我们只想绘制方法， 根据图纸要求的规格把阀板绘制好。图纸要求高度八百，修改阀板厚度为八百， 斜边高度三百五，宽度在平面中午为一米八。打开法版的设置边坡，输入高度三百五，上面为一米八。修改单边放破宽度 取消，没有放坡的一面放坡好了，三面放坡的基础做好了，其他按帘和钢筋按照图纸要求常规操作，布置完毕即可。这里就不做过多讲解了，滑板钢筋布置后有弯钩，可以在钢筋设置里将滑板底筋弯折取消即可。 好，汇总，看一下土建工程量，模板面积体积完全正确。这次的小技巧就给大家分享到这，更多教程可关注我。

新来的实习生问我这种地沟怎么用广联达建模，他说软件里边只能布置法板上边的这种节水沟，单独的地沟他会制不了呀？ 我说能会制，软件在基础构建里边呢，就有地沟，你新建一个参数化地沟，然后呢，根据图纸把地沟的底板的厚度啊，地沟的宽度还有盖板的厚度呢，都给它去填上，就可以直接直线布置在软件上，公式量就能自动计算出来了。 他说不行，这地沟呢，只能计算出混凝土模板和抹灰的工作量，里边的钢筋根本就算不出来。我说带钢筋的这种地沟呢，你得拆开绘制，分别用法板、剪力墙和线胶板来去绘制， 然后钢筋呢直接输入到对应的属性里就行了。他说我一遇到这种特殊的部件就不会画了，你像这种圆形带放坡的基础，还有这汽车坡道呢，都困扰我好久了。我说你要想快速学会所有的建模技巧全攻略，想要的去我评论区。

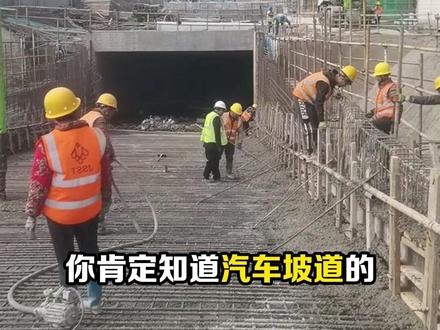

你肯定知道汽车坡道的钢筋混凝土怎么建膜，但你肯定不知道坡道上面的装修怎么建膜，因为坡道它是一块斜板啊，如果用楼地面绘制的话，他没法跟坡道平齐。 那有兄弟说用自定义面画呀，但是自定义面呢，只有一个标高，也没法绘制。其实这种情况呀，可以用屋面绘制，直接提取线条板呢，就能绘制在斜板上。但是要注意啊，套做法是要套坡道地面的做法， 但是问题来了，坡道的滑板没法用屋面绘制啊。这时候你可以先把滑板构建呢，转换成线条板，布置好屋面之后再转换回滑板。另外比较难建模的呢，还有坡屋顶的装饰，外墙的装饰，还有这门头的装饰。我把所有的建模技巧呢，都整理在这套广来拿建模保姆机教程里了，想学的评论区打一。

跟着新浪学建模，让造价工作更出彩。第一百五十九讲六边形成台如何建模，如图解决方案，新建下拉选择自定义界面去定义即可，我们到软件中给大家看一下，点到成台去新建，然后里面参数化界面， 大家可以看一下有没有自己需要的。那虽然他这里有个六边形，但他这里是正六边形，等边的，那如果说我们不等边，像刚才的普通的六边形，那我们就要直接点新建的自定义界面，那自己根据你图纸尺寸你去画一个， 这样定义就可以了。那至于这个插入点，反正到时候你就直接也可以去改的，或者说你现在也可以改，就是你定义完了以后，你这里呢直接也可以编辑面，直接改 插入点，设置插入点，你可以设到某一个角上面点确定那它的，这样就改过来了。当然也可以利用原始的 cad 去提取，我们可以根据 cad 提取，然后这个尺寸自己去输入一下 啊，它的比例因子会自动给你推算，那我这里呢就可以直接用这个提取，这样你看这个尺寸也是对上，接下来你去改插入点，这样就可以了。这节课就给大家讲到这里，学建模不迷路，关注新浪造价抖音号。

这个沉淀池的简历墙上下左右都有加页，但是会制方法可是千差万别，比如简历墙上边的加页，准确来讲算是板加页，这个可以单独新建板加页扣件，输入加页钢筋和分布筋，点击生成板加页，选择简历墙就可以生成加页扣件。 注意，加页的工作量需要并入到线条板计算。如果是减力墙和减力墙之间的加页呢？这个没有专门的加页构建，只能用异形柱代替。然后在界面编辑中绘制加页钢筋点划绘制在墙角，这个加页的工作量需要并入到减力墙计算。 那要是简历墙和罚单之间的加页呢？又该如何绘制？广联达软件中隐藏的操作技能多着呢？我把装配式部件、复杂节点、加页部件、约束边缘部件等各种复杂部件的操作技能都总结到这份广联达 g t 勾软件操作手册里了，有需要的评论区扣一。
