dh48s-s时间继电器怎么设置

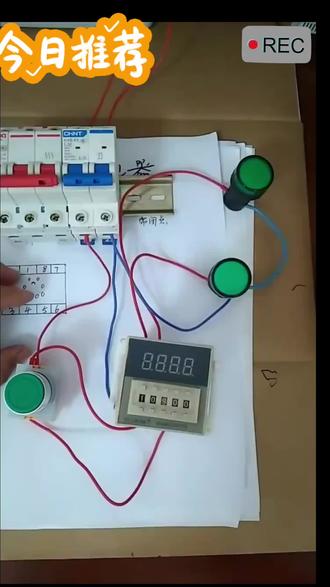

今天给大家介绍循环延时型时间继电器，型号， dh 四八 ss 面板上有两组时间设置建区，可分别设置常开触点和常闭触点的延时时间，这是时间继电器底座。 接下来我们看一下接线图，二号角和七号角是磁力线圈的两端，接电源八五六是一组触点，八号角是公共端，六号角是延时常开端，五号角是延时常闭端。一号角和三号角接复位按钮，一号角和四号角接暂停按钮， 额定电压二百二十伏，触点电流五 a。 底座上每个接线柱都与继电器的硌脚对应的，现在我们接线演示一下。从电源输出一根零 线连接到时间继电器线圈二号角， 从电源输出一根火线连接到时间继电器线圈七号角，并引出一根线连接到触点公共端八号角。 我接了两个指示灯，先把指示灯的零线连接到电源零线端， 红色指示灯的控制线连接到时间继电器延时长开触点六号角。绿色指示灯的控制线连接到时间继电器延时长闭触点五号角。这是两个按钮开， 我们分别做复位按钮和暂停按钮。从时间继电器一号角引出一根线连接到两个按钮开关。常开触点任意端， 从黄色按钮长开处点，另一端引出一根线连接到时间继电器三号角。 从红色按钮长开处点另一端引出一根线连接到时间继电器四号角 都接好了，我们设置一下时间继电器，每个数值上下都有两个 按键，按下去就可以调整每个数字。设置好了，插到插座上， 合上电源，时间继电器开始延时，连接在长臂触点五号角的绿色指示灯点亮，延时时间到绿色指示灯熄灭。启动另一组延时，接在常开触点六号角的红色指示灯点亮， 延时时间到红色指示灯熄灭，绿色指示灯点亮。两个指示灯如此循环工作。现在按一下富贵按钮，重新计时， 按住暂停按钮，计时停止。松开暂停按钮，计时恢复红色指示灯点亮后，按一下复位按钮，触点组也会立即恢复到初始状态。这就是循环延时时间继电器的工作过程。

朋友们大家好，我是大表哥，零基础也可以学电工，在这里我会定期的分享电工知识，讲解各种常见的电路，欢迎朋友们一起交流学习。今天咱们来看一下这种双时间的时间继电器怎么拆线啊，看一下它的型号， dh 四八 s 杠 s 啊，它有两组时间， 然后这个加减呢是设置时间的啊，然后后面的这个红色位置呢是时间的单位， s 呢是秒，我们再按一下 啊，这个是零点一分钟， m 呢是分钟啊，零点一 h h 呢是小时啊，秒 小时分钟。然后后面呢啊也是一样的啊，前面呢是接通的时间，后面呢是断开的时间啊，我们把这个设置 接通三秒，断开六秒，然后呢看一下它自带的一个接线图，二和七呢是线圈接电源啊，我这个线圈呢是二百二十伏的啊，所以说呢，我用家用电呢给大家做演示，然后一和八呢是两个公共点，我们看一下这个八， 八和六呢是一个常开点啊，八和五呢是一个常闭点，然后这笔呢一和三 看一下，一和三这个位置呢短接以后有一个 reset 复位啊，时间的复位，然后一和四短接呢 是一个时间的暂停啊，我们主要是看一下这边啊，就是五六八这一组继电器输出，他是怎么工作的啊？我们用一个小的指示灯啊做演示，这个线呢我 已经接好了啊，我们把它插上去，然后呢我们通电看一下啊，看一下接通三秒，断开六秒啊，他是循环工作的啊，现在是停止六秒， 六秒到达以后呢啊，开始工作工作三秒啊，循环工作， 那么这个时间呢我们可以自己设置啊，你也可以设置成啊，接通十二个小时，断开十二个小时啊，循环工作这个 接线呢我们来看一下啊，这个上面呢也是有标注的啊，这个红色的是火线，蓝色的是零线，然后我们看一下 这个上面的标注，七二这个和接电器上面的这个针上啊是对应的，他和这个接线图呢也是对应的。二和七接电源，然后二和七我们接的一个火线，一个连线， 然后这个八这个公共点上呢他没有电源啊，我从这个二啊短接给他提供一个电源，然后这个六出来以后接的指示灯 看一下八和六呢，它是一个常开点，这个常开点呢在我们这个时间 啊，前面这个时间闪烁的时候呢，这个常开点呢他是闭合的负载呢是工作的，然后后面这个时间闪烁的时候呢，他是处于复位状态的，就说这个常开点呢，他是断开的， 然后我这个位置呢就是一个连线啊连线啊，一个是接七，一个是接我们负载，这个呢我们接的是小功率的负载啊，如果我们啊是大功率的负载呢，我们可以用这两根线呢 接一个看一下交流接触器啊，一个接 i 一，一个接二啊，我们控制这个接触器呢吸合，然后这个大功率的负载呢，我们就接到这个接触器的主触点上， 这个呢主要是说一下这个双时间时间继电器的这个接线。好的，谢谢大家的收看。

这是一款线圈为二百二十伏中间式时间继电时间继电器， 它的现在最高延时时间是十秒，它的额定电流是五安。然后它有两组延时常开常闭触点，还可以调节延时时间。 二和七是它的线圈接二百二十伏，一和三是它的延时闭合触点，一和四是它的延时断开触点，然后另一组和这一组一样， 看它的底座，七接零线，二是火线，然后串一根火线过来给一，然后三是控制线， 然后散给接收器，然后顶线串接收器线圈。我们把延时时间调到四秒，然后通电试一下，还有四秒以后看接收器就熄火了，这个灯它就亮了，这样就达到了延时熄火的目的。

本视频为大家介绍 dh 四八 s 系列时间继电器接线即使用方法，本视频接线方法即适用于输入输出电压相同。视频教程包含多种接线方式，请根据下方进度条跳转到适用您的部分。 dh 四八 s 杠 s 一组接线方法， 二期接电源输入， 七八短接 负在一端接二，另一端接五为长臂，接六为长开一组。 dh 四八 s 可以接复位暂停按钮，复位接一三，暂停接一四， 接线完成，我们插上继电器，设置通电三秒，断开一秒。 dh 四八 s 杠 s 一组搭配 ac 二百二十伏交流接触器。接线方法，二七接电源输入，七八短接 交流接触器 a 一街道底座二交流接触器 a 二阶底座五维长臂接六维长开电源输入街道交流接触器一三 负载接到二次 接线完成，我们插上继电器，设置通电四秒，断开两秒，下面我们看下通电效果。 dh 四八 s 杠二 c 接线方法，二七接电源输入七八短接 e， 二短街 敷在一，一端接二， 另一端接五为长臂，接六为长开，敷在二，一端接七， 另一端接四维长臂接三维常开。接线完成，我们插上继电器，设置时间三点一零秒，下面我们看一下通电效果， 到时间后复载一段，开复载二通电。

今天呢给大家讲一下这个 dh 十八 s 杠 s 这个时间继电器 他是怎么接线的？这种继电器是无限循环的，他是看一下他的接线图，这个是型号 dh 四八 s 杠 s， 这个是他的老款的型号 gss 四八 a 杠 s， 然后他这个额定电压 ac 二百二十伏，交流的二百二十伏的电压，意思他的线圈电压是二百二十伏，这个也有三百八十伏的， 二十四伏的都有出头容量二百二十伏 ac 五安主性负载的，他最大的可以带五个电流。接线图，这个是他的接线图，看一下，我这边 又画了一个，他这个接线图比较小，看不太清楚，我又画了一个接线图，我们来看一下二号跟七号段子，这个是接我们的交流电二百二二十伏的电源，他不分零火线， 八号、八号跟六号跟五号跟六号，这是这三个是他的常开常记触点， 八号是公路端，八跟六是常开触点，五八跟五是长臂触点。这边呢是暂停跟复位，公路端是一号段子，一跟三，他短接，如果我们接一个按钮的，然后我们 短接他，我们这个技术计数器，比方说我们设置的是一一分钟，我们就他就复位到零 开始重新计数。一号跟四号短接是暂停，如果我们是比方说设置的是四十秒， 我们到三十五秒的时候，短接了一号跟四号端子的话，他就会在三十五秒暂停。我们一般情况下我们 都是用它来控制交替输出，我停这个输出多少秒，停止多少秒以后，这个输出多少秒以后停止，这样 无限循环交替输出，我们一般情况下可以接灯灯的交替闪烁，或者接这个电机，我让电机这个电机转多少秒，切换到另一台电机启动转多少 他们的交替输出。我们如果在工业控制当中，如果遇到需要交替输出的情况下，我们就可以选用这种继电器，他是我们设定好他，只要是 我们有供电，他就会无限循环，我们如果需要用到交替控制的，我们就选用这个 dh 十八 s 杠 s， 我们 来接下线来看一下，我们今天是用两个指示灯，指示灯来给大家演示一下他是 怎样接线，他是怎样实现这个交替控制的。我们拔下来这个底座，这个底座接下线，我们首先给他接接上了电源，二号跟七号段子，二号 七号段子这个是电源点一下，我们把火线，我们接到七号段子，这个他是不分不分的，你二号二号也可以，二号段子也可以接火线，他不分火线零线的，我们给他变一根线，给给我们的 八号公路砖，我们通过我们的常开常闭触点来控制这两个灯的交替输出， 我们把这个火线并到我们的八号端子，八号端子是公用端，一会一会我们就是通过这两个段子，通过给 这个供应端给他供电，给他们两个控制这两个指示灯，我们把这个零线接好，给他的二号灯 接上零线，一会我们通电以后，设定好我们所需要的时间以后，他就能按照我们设定的时间交替输出 这个指示灯。我们零线我们这边接了，已经接好零线了，两个指示灯都是已经接好零线了，我们通过他的常开常机触点给他供上这个控制线就是我们的火线，接下 我们五号六号一个给他红色的指示灯，我们在我们的实际工工业控制当中啊，我们现在只是用这个指示灯来作为演示， 但是我们在实际的我们工业控制当中啊，我们是控制的交流接触器的线圈，控制 这个接触器的吸合，带动我们的负载来达到我们的控制要求，我们今天就是用这个指示灯来作为演示，实际的控制当中我们都是接的交流接触器的线圈或者是中间继电器，通过中间继电器的敞开触点闭合以后 控制接触器。好，我们这样的话我们线就接好了，我们给他充电测试一下，把它插上盖子打开， 我们先设置，因为这个我们在通电的时候设置他是不起作用的，我们只能说是在我们设置好以后 在通电测试，我们现在的是六秒跟三秒，我们先先演示一下，看这个输出，三秒他 点亮，六秒以后他断开切换到他他三秒，他六秒 来，我们再调一下，我们把这个调成六秒，这个呢我们让他亮九秒，好，我们再通上电，看 到第六秒的时候他就熄灭，他点亮，到第九秒的时候他熄灭，他点亮， 就这样无限的循环接线呢，就是这样接，至于至于在工业控制当中应该是怎么去应用，是根据我们的实际 实际需要，我们来去接线，去接我们相应的接触器或者是中间逆变器。好了，那今天就给大家讲到这里。

兄弟们，今天来认识一下时间继电器，包括它的外观结构、接线图、工作原理以及实物接线。先看一下侧面的铭牌，这里写了 ac 二百二十伏， 然后正面的右上角也有 ac 二百二十伏的标志。时间继电器的型号有很多种，有通电延时性和断电延时性，我们比较常用的就是这种通电延时性，然后它是 带了两组延时触点，就是两组常开常闭延时触点，这是他的接线图，上面有一二三四五六七八八个触点， 对应的就是底座上的八个触点，一二三四五六七八。可以看到他的二和七写的是电源，那么二百二十伏的话就是一火一零接二七，如果是直流的话，那么就是正极接七，负极接二。 然后这个一三四是一组常开常闭延时触点，八五六是另外一组常开常闭延时触点。我们用一三四这一组来举例啊，一是公共端，那八也是公共端啊。 呃，一是公共端，一和四是一组常闭触点，一和三是一组常开触点，可以看到啊，一和四这边是闭合的， 然后三这边是断开。我们再看一下右边这个写的延时范围，他有四个图，分别是零点五秒、五秒、三十秒和三分钟 啊，也就是对应的正面右下角，你可以看啊，他的这个白色拨片是在二和三的位置，那么 也就是三十秒，他现在的延时范围是三十秒，那么我不想要三十秒，我想把它调到五秒钟，应该怎么调？我们来看一下啊。先把这个表盘摇到最右边，然后拔出来，拔出来以后 他这里有一一块不太好拆，两块拆完以后这里直接拨一下就行了， 把它拨到一和四，一和四，那么一和四就是五秒钟，然后看一下这个表盘啊， 他其实有四个表盘，正面两个，反面两个啊，分别是零点五秒，然后三分钟的，然后这边是 三十秒，五秒，那么我们就把这个五秒的找出来，放在正面，把它装回去啊， 就这样把它装回去， 装回去以后再把这个外壳套上去。 好，现在就把它调成了五秒钟的时间范围， 表盘也是五秒。最后我们来实操一下，用时间继电器控制这个灯泡，让它延时两秒钟启动。我们先零线接七，然后并一根线到灯泡，火线接二，再并一根线到一号公共端 好，下面接好了，我们接上面的常开触点，那么三是常闭，我们把灯泡的火线接在三号端子， 最后再把时间继电器插到这个底座上， 我们把时间调到两秒钟，差不多在这里。 最后来送电，试一下送电，通电一二点亮没有问题，然后断电的话，它是没有延时的，直接断电的，断电灯不亮，送电一二点亮，这个 up 灯亮。 今天我们只用到了一个常开触点，才有两个长臂和一个常开，大家可以发挥想象啊，怎么接都行。如果你要用五和六触点的话，那你就再并一根线到这个公共端，也就是八号公共端。今天视频就拍到这里，谢谢观看，再见。

时间继电器的认识及接线，时间继电器上的字母 s 代表的十秒，读作零点九九秒，按下按键切换为 m， 也就十分钟读作零点九九分钟， h 代表小时，读作零点九九小时。时间继电器的接线，二号和七号接电源，我们用的二百二十伏的电源 接一根零线和一根火线，一号和八号为公共端，我们做一个挑线，当上面的三号和六号为出线时，未延时接通电路，我们将时间继电器设定了四秒通电之后会根据我们设定的时间来定时启动负载，断电后立即停止， 当出现为四号和五号时，就是一个延时断电回路。我们将时间继电器设定为四秒，那么送电之后会根据我们设定的时间来切断电源，你学会了吗？

师傅，那这时间继电器怎么使用啊？来，咱们来，咱们上时仓，好，咱们把这个时间继电器先插在咱们的底座上，挑选一个按钮和一个指示灯，然后咱们看一下咱们这个指示灯，哎，我家按下按钮之后延时点亮的一个电路，好，咱们开始接线 延时点亮小灯的电路，搞好了，咱们接下来上电测试一下， 开始计时，时间一到，哎，灯亮了啊，这就是哎通电延时的一个小电路，那您给我讲讲电路原理呗，来看一下啊。 呃，这是一个呃通电延时型定时器的线圈啊符号，然后呢这边是一个呃通电延时型呃定时器的哎常开出点的符号 啊，然后呢咱们当点一下这个启动按钮的时候线圈得电，然后呢他会开始计时，当到达我做定时的时间之后，常开出点就会闭合，然后呢咱们这小灯就熄灭了， 然后呢咱们再看一下，哎右侧这边啊，看下右侧这边这个，嗯，断电延时型时间继电器，那么断电延时型时间继电器呢？它的符号啊是这样的， 当咱们呃线圈啊隔电的时候，咱们的常开触点立刻闭合，然后呢当我一松手的时候啊，一失电咱们这个定时器开始计时，当时间到的时候，然后咱们的哎常开触点恢复原来的状态，咱们再看一下， 按下去离合动作，当我松手的时候开始计时，时间一到敞开触电恢复到敞开状态哦，关注我，每天学一个电工小知识。

时间继电器他是怎么接线的？他是怎么动作的？大家好，我是电工大师兄，今天我给大家演示一下时间继电器他是怎么接线的，以及他是如何动作的。 时间继电器在我们的工业空降中运用的非常多，特别是在新三角降压启动过程当中，这个时间继电器他是必须要有的一个器件。 那么今天我们就来讲一讲时间继电器。时间继电器它实际上分为两种，一种是通电延时型的，一种是断电延时型的，从它的名称我们就可以十分清楚的了解到，所谓的通电延时型的，就是通电之后， 时间到达了我们所设定的这个时间之后，他的开关触点才会动作，这种就叫做 通电延时型的实践继电器。在实际的工业现场，绝大多数用到的都是通电延时型的实践继电器，我手里面的这个也是通电延时型的实践继电器要学会接线，最重要的就是要学会看他的接线图， 他的新鲜图看起来非常的简单，他一共有八个竞选单词，我们现在看一下二号和七号，大家看 这里接的是电源，那么这里有一个直流的符号，然后下面有个交流的符号，那么他接直流还是交流了，我们再看这里写的是二百二百二十伏，二百四十伏 ac， 那么 我们这个二号和七号这个两个段子就必须接交流单项交流电。我们再来看一下一号和八号这两个段子，一号八 八号这两个单子，一号是一个公共端，然后大家看这里出来一个四号，那么这是一个长臂的触电，这个触电它是通电延时断开，触电就是通电以后， 当到达我所设定的时间之后，那么他就断开，而这个三号端子他是一个通电延时闭合端子，也就是说当通电的时间到达之后，那么他才闭合， 这就是他们这两个端子之间的区别。这边的五号、六号和八号这三个端子，他实际上跟他是一模一样的功能，只不过他的端子号不一样，他的功能 都是一样的。好。我们了解了他的接线之后，我们来看一看他的底座，我们只需要将他的端子号和底座对应起来就可以了。我们来看上面标的有数字， 这是一号、二号、三号、四号、五号、六号、七号、八号。 从刚才的接线图我们都已经知道了，二号和七号他是接单项交流电的， 一号和八号是两个公共端，那么一号和三号和四号这是一组一三四，一号和四号组成的是 通电岩石断开触点，一号和三号组成的是通电岩石闭合触点。 同样八号和五号、六号这也是一组，同样八号和五号组成的是通电延时断开触电， 八号和六号组成的是通电延时闭合触电。那么讲完了这些，我们将这个本体给它插上去就可以了。然后我们通电来演示一下，看是不是我所说的这种状况， 这个时候我们将它设置为十秒钟，我们来看一下，我们首先将千寻万元表打到蜂鸣档， 按一下 func 这个功能选择键，选择蜂鸣档， 这是蜂鸣的。我们在没有通电的情况下，首先来测一下一号和四号端子，一号和四号端子，大家看蜂鸣器响起，它是联通的，我们再看一下一号和三号端子，一号和三号， 大家看蜂蜜器没有响，表示他是断开的。我们打开电源再来看一下通电之后会有什么反应， 一号和四号一直都是通的， 你看时间到达之后，那么他就断开了。我们再来看一下 一号和三号单子，这个时候一号和三号他已经通了。各位朋友听到我刚才讲解，相信大家已经了解了时间继电器的接线方法，以及他们各个触点之间的关系。 如果你是零基础的小白，想要系统的学习和掌握电工这么技术，那么可以点击视频左下方的链接跟我一起学吧！

今天我们来看一下这款欧姆龙的双计时，可以切换循环延时的定时时间继电器的一个使用方法。 我们看一下这个，这个接电器的有外壳，外壳的一个接线标识， 它的二七角是它的供电引角，有两组延时接点，一组是一三四，另外一组是五六八分别，两组分别有一，分别有一对常开和常闭接点。 这款时间记忆器的供电电压是交流二百二十伏的， 我们现在给继电器供电，这孩子 电器插座的二七角接入二百二十伏供电电压， 继电器插座的凹槽和继电器插脚的突出部分对应，插入 它的角位就互相对应。现在继电器开始工作，现在是 t e 计时显示开始， t e 代表的是它的一个延时必点的一个保持时间，它下方的零 e m 是它的一个保持时间，设置 是一分钟， m 代表是分钟。上面的一个数码显示小数点闪烁，以秒计时闪烁，当它闪失六十下的时候就表示是一分钟。当到达一分钟以后，切换到 t 二 前两位数码管显示 t 二的时间代表的是它的一个延时开点的一个 闭合保持时间，也就是到达一分钟切换到闭点断开，开点闭合，然后开点闭合保持五十八秒，然后又恢复到他的初始状态， 现在已经切换，到达一分钟以后就开始切换，切换现在的状态是延时开点闭合，延时闭点打开，当到达五十八秒的时候又恢复到闭点闭合，开点断开，就这样循环往复。

这是一个往复式时间继电器时间继电器有两个时间点可以作为设置，第一组是开的时间， 第二组是关的时间。现在我们可以看一下，两个时间到了之后，这两个灯作为一个交替工作。

啊，我们这款 dh 四八杠 s 的这个时间继电器啊，是一个可以做无限循环使用的这个啊继电器，当然我们也有这个只做延时使用的这个型号啊， 这个时间的这个设定范围是零点一秒到九十九个小时之间，可以设定啊，当然应用的这个范围也非常的广泛，比如我们这个 常用于就是说正常的配电箱里面啊，当然固定时间的循环啊，农业的灌溉对不对啊？家里的热水器这个每天定时啊， 接通的这个时间啊，或者夜间的这个广告牌的这个通电时间，对不对啊？等等啊，都可以去啊，用我们这款时间继电器啊，因为它是无限循环的嘛，对不对啊？我们可以 可以看到我们这个啊，打开我们这个防尘罩啊，打开我们这个防尘罩，这里是设置我们的这个通断电的时间啊，以及这个是我们的这个啊单位的这个设定啊，时间的单位有秒分小时啊，这样子的去一个设定， 这是我们一个卡扣啊，我们可以把这个继电器卡到我们的这个啊，一个固定的这个位置上啊，侧面呢，我们可以看到这个侧面有我们这个电路图啊， 接下去就是我们的这个接口的一个底座，我们可以看到还有一个数字标起来一二三四五六七八啊，这样子的八个端端 口，然后他对应的就是我们的这个电路图的一个接线方式啊，以及我们这个啊，祭天纪念器的这个啊插槽可以对应啊，接下来我们可以看一下我们的这个 电器的这个工作原理， 我们的这个火零线啊，是接到我们这个继电器的二合七上面 啊，二期我们这个电源啊，这个输入接好了之后，我们七八做一个短接啊，把这个接到七和八上， 我们的这个八五啊，他是长臂的电路，这个八六是常开的电路，我们这里选长臂的电路啊，就是把我们的这个灯泡啊啊接到啊，一端，一端接到我们的这个五上面啊，另外一端接到这个啊，这个电源这个输入的另一端啊， 是我们是接到继电器的二上面啊，我们这个电路已经可以使用了，当然如果需要按钮的话，我们就给他接上去啊，像我们一三款接一个自负位按钮， 然后这个一字接这个暂停按钮，把线接完了，我们就把继电器安装到底座上啊，然后通上电，我们可以看到我们设置的是断电两秒， 充电一秒啊，可以根据我们自己的需求去设置啊，这个就进行一个无限循环。然后呢可以利用这个开关去做一个暂停，他就可以常亮或常灭啊，这是一个复位开关的，然后这个打开啊，我们就停了啊，我们就可以暂停看复位开关啊，就可以回去。

师傅，那这时间继电器如何使用啊？嗯，来我给你讲一下啊。嗯，咱们想使用时间继电器的话，首先先知道他是什么类型的，那咱们我手，那么我手里的这一个呢，就是一个通电延时型时间继电器， 然后呢咱们看一下他的名牌啊，咱们去学习任何一个原件的时候，首先先要去了解这个名牌，那么时间继电器的话，咱们先要看一下 他的线圈供电电压是多少，那么在咱们这个铭牌上咱们能看到啊，线圈供电电压是二百二十伏啊，所以说咱们这个十三十四这个针脚，哎，到时候咱们控制的时候，哎，可以接入二百二十伏，控制好。 然后呢？嗯，咱们的呃出点啊，出点的话最大是呃二百五十伏交流，然后呢完，然后这一块就是他的延时出点 啊，与中间继电器一样啊，五和九啊常开，六和十常开七，七和十一常开，八和十二常开啊，那么它叫延时常开出点，然后呢一和九，二和十三和十一，四和十二，它叫延时哎，常闭出点哦。啊， 然后咱们这个，呃，当咱们线圈得电的时候啊，然后呢这边有一个表盘啊，这是咱们设定时间用的啊，然后调完时间之后呢，他会根据咱们的时间进行一个倒计时，当时间到的时候， 咱们的延时触点啊，常开触点闭合，常闭触点断开哦，你学会了吗？关注我，每天学一个电工小知识。
