这是一个浮球控制双水泵自动切换的电路图,我们来看一下怎么接线。首先准备好图中所需原件,浮球开关,两个继电器,两个接触器,其中 km 一挂,两常开,两常闭辅助触点 km 二挂一常开三常闭辅助触点,一个万能转换开关、四个按钮开关、四个指示灯和两个热继电器。我们从电源输入开始接线,电源输入分别连接浮球开关一端 k 二常开、 k m 一常开常闭、 k m 二常闭和万能转换开关的一三五七四个点位,用导线将它们连接。 接着将浮球开关另一端连接 k a 一线圈,再把刚才接的 的 k a 二常开另一端和 k m 一常开,另一端连接,同时连接到 k m 二的长臂触点 k m 二长臂另一端连接 k a 二线圈,刚才接的 k m 一长臂另一端接到 h 二 e 指示灯线圈, 同样把 k m 二长臂接到 h 二二指示灯线圈。再来从转换开关四号接线端到 s b e 长臂按钮, s b e 输出接到 s b 二和 k m e 没用过的字族常开触点 s b 二输出连接刚才接的 k m 一长开触点另一端和 k m 一线圈, k m 二长臂以及 h c e 指示灯。 转换开关二号接线端连接 k a e 常开,从刚接的 k a e 常开另一端接到 k a 二常闭、 k m e 常开和热剂 f 二二常开, 再从 k a 二、 k m 一和热,即另一端连接到 k m 二长臂, 用同样的方法接好下面这组, 最后接入零线, 整个电路就接完了。
粉丝25.0万获赞70.7万

浮球开关有三根线,自动供水,自动排水,该怎么接呢?我们用这个灯泡来模拟两百二十伏的水泵,第一个电闸我们接主回路,第二个电闸我们接控制回路。自动供水和自动排水 需要用到一个接触器,如果是两百二十伏的水泵,接在接触器下方 t e 和 t 二两个接线柱上,然后对应上方的 i o e 和 l 二两个接线柱, 给他接一个电源,分别给他接在第一个电闸的火线和零线上,主回路就接好了。如果是三百八十伏的水泵,那么 l 一幺二幺三接三厢火线下方的 t 一、 t 二、 t 三这三个接线柱接水泵。然后我们来看一下重点控制回路。控制回路需要接浮球开关了,黑色线属于公共线,黑色线直接给它接火线,线圈是一 个两百二十伏的,这时线圈的 ae 给他接个零线,浮球开关还剩两根线,一根蓝色,一根棕色的。如果是自动供水电路,给他接上蓝色线,把蓝色线接在线圈 a 二上,这样就接好了。然后把浮球开关放在水池里, 这时给他送上电。自动供水电路,当水位降低之后,浮球开关就会下沉,当浮球开关下沉到底之后,水泵得电,开始供水,当水位上升之后,水泵断电,停止供水,所以这是自动供水的接线方法。如果是自动排水时,蓝色线不用接, 给它接上棕色电线,把棕色线给它接在 a 二上,然后把浮球开关放在水池里,当水位上升之后,水泵得电,开始排水,当水位降低之后,水泵断电,停止排水,所以这是自动排水的接线方法,喜欢的朋友点赞加关注吧!

浮球开关有三根线,自动供水,自动排水,该怎么接呢?很多新手刚接触感觉无从下手,其实也就是一层窗户纸而已,难的不会,会的不难,今天我们就来现场的接一下, 今天我们用这个灯泡来模拟二百二十伏的水泵,第一个电闸我们接主回路,第二个电闸我们接控制回路, 自动供水和自动排水。我们需要用到一个接触器,首先如果是二百二伏的水泵,那么我们接待接触器下方 t 一和 t 二这两个接线柱上, 然后对应上方的 l 一和 l 二这两个接线柱,我们给它接一个电源, 我们分别给它接在第一个电闸的火线和零线上, 那么主回路我们就接好了。如果是三百八十伏的水泵,那么 l 一、 l 二、 l 三我们接三相火线下方的七一七二七三这三个接线柱我们接水泵, 然后我们来看一下重点控制回路,控制回路我们需要接这个浮球开关了,在我们接线时我们可以看到啊,这有一个黑色线,黑色线属于公共线,那么黑色线我们直接给他接火线, 然后我们可以看到他这个线圈是一个二百二十伏的,那么 这时我们线圈的 a 一,我们给它接个零线 线圈, a 一接零线, 然后我们可以看到浮球开关还剩下两根线,一根蓝色,然后一根松色的,如果是自动供水电路,我们给它接上一个蓝色线,我们把蓝色线接在线圈 a 二 二场, 这样的话我们就接好了,然后我们把浮球开关放在水池里,这时我们给他送上电 自动供水电路,当水位降低之后,浮球开关就会下沉, 如果当浮球开关下沉到底之后,那么水泵得电开始供水, 当水位上升之后,水泵断电,停止供水,所以这是自动供水的迹象方法,那么如 果是自动排水时,我们蓝色线我们不用接,我们给它接上了一个松色电线,我们把松色线我们给它接在 a 二上, 然后我们把浮球开关给他扔在水池里, 那么当水位上升之后,这时水泵得电开始排水, 当水位降低之后,那么水泵断电,那么开始停止排水,所以这是四 动排水的接线方法,我们可以看到他的接法就是这么简单。今天我们就分享到这里,喜欢的朋友请关注我,每日定时分享电工知识,我们下期再见!

今天简单的说一下浮球液位开关怎样接线和安装。浮球液位开关主要是用于水塔水池的自动供水和自动排水, 他的内部是一个可以上下滚动的铁球和一个微动开关组成,利用铁球的重力断开和接通微动开关的触点,从而达到自动控制水位的目的。 用于供水的时候接黑色线和蓝色线。用于排水的时候接黑色线和棕色线。 因为浮球液位开关他触点的容量很小,所以不能直接用来控制负载,所以一般要加交流接触器来配合使用。如果是二百二的交流接触器,我们把 a 一接到零线,如果是三百八的,把 a 一接到一条火线,我这个 是二百二的交流接触器,所以 a 一接了一条零线,现在把浮球开关的黑色线接一条火线。如果水池需要自动供水,把浮球开关蓝色的线接到交流接触器,线圈 a 二 合上主电源。当水池缺水的时候,浮酒液位开关的头向下,这个时候黑色线和蓝色线呈导通状态,交流接触器的线圈得电吸合,水泵开始工作,给水池加水, 水池的水慢慢上升,当水池的水到达最高限度的时候,浮球开关的头变成朝上面,这个时候交流接触器的线圈断电,水泵也断电,停止给水池注水。当水位慢慢下 下降到最低限度的时候,交流接触器又开始工作,水泵开始给水池注水,如此循环,达到自动供水的目的。 如果水池是需要自动排水的,我们只需要把浮球液位开关蓝色的线换成棕色的线就可以了。 当水池的水满了,需要排水的时候,浮球液位开关的头是向上的,这个时候交流接触器的线圈通电,工作水泵开始给水池排水, 当水池的水排完的时候,浮球开关的头是向下的,交流接出去停止工作水泵停止排水,如此循环,达到自动排水的目的。每天分享电工知识,好,谢谢大家。

这是一个液位浮球开关,液位浮球开关一般用来作为水泵抽水的自动控制。我们先来看一下液位浮球开关的工作原理。液位浮球开关在滴水位时,水泵开始抽水, 在高水位停止抽水。下面事业为浮球开关控制水泵的详细接线。漏电保护器输出的火零线分别接接触器的两个主触头,主触头输出端接到水泵 零线与接触器线圈 ae 连接,从漏宝界一根火线到转换开关的两个常开输入端,转换开关的输出端与浮球开关的公共端连接。海水线不用接,用电胶布 包好就可以了。供水的控制线与接触器的线圈 a 二连接转换开关,另一个输出端接一根线到停止开关的进线端,停止开关的输出端与接触器辅助常开触头的输入端连接。 停止开关输出端再接一根线道。启动开关的进线端启动开关,输出端分别与接触器辅助长开触头和 a 二连接,整个线路接线完成。 本期分享到这里,想了解更多专业知识请分享,收藏加关注!

利用浮球开关做了手动和自动的排水线路,我们看一下线路应该怎么接。首先接上一个起跑停电路,两百二十伏是控制电源,三百八十伏是主电源。送电以后,按下启动按钮,接触器吸合,通过十三和十四完成自锁,停止按钮停止, 然后再找个转换开关。转换开关的作用就是将这里的电源分别给于两路,一路给手动,一路给自动。将转换开关接到停止按钮上端,加上手自动转换开关以后,想要手动控制,把转换开关拨到手动,按下启动按钮,启动停止按钮停止,到 我们拨到中间的时候是停止按钮,开关是控制不了的。将转换开关拨到自动以后,这里的电源分配给自动,自动部分加上一个浮球开关。浮球开关总 共有三根线,黑色为公共端,黑色和棕色作为排水线路,黑色和蓝色作为供水线路。如果想做自动排水的话,将黑色和棕色一根线接转换开关的下端,输出 另一根线接到这里的线圈。接好以后,如果想要手动拨到手动,按下启动按钮启动,并且自锁停止按钮停止,想让他自动的话,拨到自动。利用浮球开关完成高启动低停止的排水控制线路,这就是手自动排水线路的接线。

今天简单的说一下浮球液位开关怎样接线和安装,它的内部是一个可以上下滚动的铁球和一个微动开关组成,用于供水的时候接黑色线和蓝色线,用于排水的时候接黑色线和棕色线。因为浮球液位开关它触点的容量很小, 所以一般要加交流接触器来配合使用。如果是两百二十的交流接触器,我们把 ae 接到零线,如果是三八零了,把 ae 接到一条火线,我这个是两百二十的交流接触器,所以 ae 接了一条零线。现在把浮球开关的黑色线接一条火线。 如果水池需要自动供水,把浮球开关蓝色的线接到交流接触器线圈 a 二合上主电源。当水池缺水的时候, 浮球液位开关的头向下,这个时候黑色线和蓝色线呈导通状态,交流接触器的线圈得电吸合, 水泵开始工作,给水池加水。如果水池是需要自动排水的,我们只需要把浮球液位开关蓝色的线换成棕色的线就可以了。

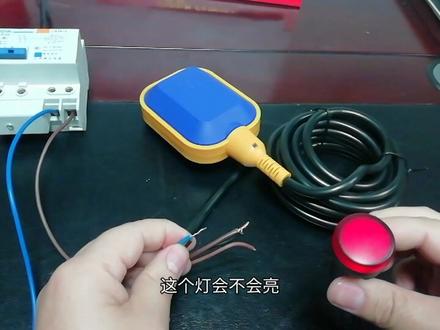

呃,大家好,我们这里有个浮球开关,也叫浮球异味定制器,这个是重力锤, 这个一般是物业小区。呃,地下停车库啊,那些污水井,还有天面那些水塔, 基本上用的比较多,还有乡下那些平房啊,楼房啊,上面有个水塔的,用这个就比较多。我们来看看他今天这三条线了,我们来今天做一下接线,看看怎么接线。其实这三条线接线很简单的, 这个黑色的是这个公共端,这两个呢是一个高水位,一个低水位,今天我们来就做一个接线,其实这个红色的没用不到,做个全员处理就好了,用胶布一包就好。 好了,用不到的只能用只用到这两根线,哎,我们来做一下接线 啊,我们用这个漏电开关吧,做个电源,首先我们就用这个灯吧,用这个灯来控制,就假如他是个水泵来控制他个启停, 我们首先就拿电源的一根线接这个,接这个电源, 把它缠上就好了,然后这一条线做个浮球吧,做个公共端,这条黑色的是公共端, 就接在公共端上,就这样扭一下,然后然后这条蓝色的就接这个接这个 灯吧。假如就是当他是个水泵啊,我开,我开开电源,看他这个灯会不会亮,这个浮球开关会不会控制的到这个灯,把这些电分开,不要碰到一起。 好,我打上去这个开关啊,现在我在动这个浮球,这个是上水位, 如果是水少的话,他就启动啊,启动这个灯就亮了, 这这这个水位少的话,这个浮球落下去了吗?这水位少他就启动了这个水泵,如果是水位达到慢慢的满了, 哎,这个水板他就停了。就是这样的工作原理其实很简单的。嗯,好,谢谢。

浮球开关控制水泵往水箱里面送水的时候,随着水位下降,浮球漂浮到滴水位,水泵自动开始抽水。 当水位上身,浮球漂浮到高水位,水泵自动停止。像这样控制水泵自动送水或排污水的浮球开关是怎么接线的呢?带单向水泵,选择一个线圈电压二百二十伏的接触器,接触器电流按水泵额定电流的一点五倍来选择。第二步,用一根短线连接接触器 ledae。 第三步,浮球开关,黑线接接触器 l 二,蓝线接接触器 a 二,棕色线不需要接,用绝缘胶带包好。最后将 l 一、 l 二接单向电源, t 一、 t 二接单向水泵。如果是三项水泵,就要换线圈电压是三百八十伏的接触器 l 一、 l 二、 l 三接三项电源, t 一、 t 二、 t 三接电机。反之,如果是排污水,浮球开关只需要接黑 色线和棕色线,蓝线不接,用绝缘胶带包好。然后将黑线接接触器 l 二中线接接触器 a 二。现在来试一下排水的控制效果。当浮球到达高水位,水泵开始自动排水。当浮球下降到低水位,水泵又自动停止。

我们这一个视频和大家一起来分享一下我们浮球开关的一个实际的应用啊。各位朋友大家好,我是大斌,我们浮球开关啊,他有三条线啊, 三条线有一条是公共端啊,有一条是他的一个用作排水,有一条用作供水啊,我们来看一下啊,这边这张图啊,是我们浮球开关的一个内部的一个组成啊,也就是我这种 一个小开关啊,浮球开关里面他就是这种一种小的开关啊,这种开关大家也可以看一下啊,他这里有三个接近角啊, 这一个是他的一个公共端,上面这一个是长臂,这一个是敞开啊,那么我们福气开关里面他就是这样子了啊,我们黑色是公共端,公共端啊,他接着我们出来的啊,这条红色的线啊,他是一个长臂点啊,我们可以把它用作 排水啊,然后我们呃蓝色的这一条线啊,他是一个长开点啊,我们可以把它用作一个供水啊,那么浮球开关他的一个工作原理就是我们这个浮球向下的时候啊,他里面有个铁球啊,他就会滚动, 往下滚动,往下滚动啊,他就会拉动里面的一个连杆,里面一个连杆他就会来触发我们这这种嗯,开关啊,这个呃微动开关, 他一旦动作以后啊,他就会长开变成闭合啊,长闭他就会断开啊,所以说就可以改变我们的一个 供排水的方式啊,当我们浮球朝下啊,这个时候我们这个长开他就闭合了,对不对?长开一闭合啊,我们就可以供水,同时我们这个排水,这个红色的这一个长闭他就会断开啊,当我们浮球朝上 的时候啊,那么我们这个时候他这个长开啊,他就会断开了啊,这个长臂啊,也就是红色这一条线他就会接通啊,这个时候我们就可以用作一个排水啊, 也就是说我们浮球上浮啊,朝上浮的时候我们就是排水,我们浮球朝下的时候啊,我们就是一个供水啊,那如果说大家在拿到一个浮球,我们不知道他具体的一个工作的模式的时候啊,那么我们就可以啊,这样来 测我们这三条线啊,把我们的浮球朝下,我们来测这三条线,看哪两条线通啊,那然后我们就用哪两条线 来做我们的一个供水,对不对?如果说我们要排水,那我们就把浮酒开关这样朝上放,再来测到我们这三条线啊,看哪两条线是通的,哪两线通我们就用哪两条 线啊,来做我们的一个供水啊,那么我们再来演示一下啊,我们现在是接的一个排水电路啊,我这里有个指示灯啊,这个指示灯就代表我们一个负债了啊,我是接到了我们这个接触器的啊,两个主触点上面啊, 那我们来看一下,现在我们是供水啊,你看我呼救朝下,我们借助信息和指示灯点亮啊,这是我们的供水,对不对?我接了黑色 和蓝色的两条线哈,那,那好,我们当水抽满了以后,我们浮球开关就会上浮啊,这个时候我们的接触器就断开了啊,说明我们这供水就完成了,对不对? 如果说我们要排水啊,那要怎么办?那我们就把这条线换一下啊,黑色公共端我们不用动,我们换这条红色跟这条蓝色的啊,我们把电源关掉,我们把这条 线给他换一下。好,我们把这条蓝色的线拿掉,我们把这个红色的线再给他接上去啊,蓝色的线我们先包一下胶布好,我们把红色的线再给他接上。 好,电源太大声,那这个时候大家看一下,现在我浮球是朝上的对不对?我们接着去吸合了啊,我们复杂也点亮了,说明我们现在是处于一个 排水的状态对不对?当我们水排到一定的位置啊,就排完了以后,我们的浮球就会朝下啊,我们浮球朝下,这个时候我们接触器他就会断开了,对不对?好,就停止排水了啊, 当我们的水再次满起来的以后,我们浮球开关哈,他又会朝上,这个时候我们接触器又细和了啊,这就是我们的浮球开关啊,他的一个供水排水的一个实际的应用。 那大家对夫妻开关现在有一个清楚的了解了吗?如果还不清楚的朋友啊,可以在评论区我们一起交流学习啊,想学习工业制的话,控制的朋友可以关注一下大兵啊,给大兵点点赞,支持一下,谢谢,我们下一个视频继续。

听说加一个浮球开关就可以自动往水箱里供水,是咋接的?剪断水泵插头,拨出两根水泵线,把浮球开关上棕色线剪断,包好浮球开关黑线,接任意一根水泵线, 再拿出之前剪断的带插头的电源线,电源线一根接浮球开关,蓝线,另一根接剩下的一根水泵线,这样就可以了。最后将浮球固定在水箱合适的位置上,水泵往水箱里面供水时,当浮球漂浮到高水位,水泵自动停止, 随着水位下降,浮球落下达到滴水位时,水泵自动开机。想学习更多浮球开关的用法,点个关注吧!

今天给大家介绍双浮球开关自动供水线路,我做了一个原理图,视频中图片太小,需要原图的可在评论区留言。这个就是不锈钢的双浮球开关,上下各有一个浮球,两个浮球的形成被挡片限制着, 我们量一下它的四根线,黑表笔掐到一根黑线上, 指和黑色线导通,两根黑线是控制下点浮球开关的,再测量一下两根红线, 两根红线是控制上面浮球开关的。两个浮球开关我们可以理解成两组长臂触点,浮球飘起来后就会断开,我们各取一个红线和 一个黑线拔线头拧到一起,就叫它公共端吧。用这个转换开关控制浮球开关。从电源输出一根零线连接到接触器磁力线圈 ae 接线柱 从电源输出一根火线连接到转换开关任意一个常开触点上, 然后把我们刚才拧到一起的黑红两根线接到转换开关,敞开触点另一端,这样两个浮球开关就都得到了电源。 黑色线控制的是下边的浮球,我们叫它下线端供水线路中,下线端控制水泵的启动。我们把黑色线连接到接触器磁力线圈 a 二接线处, 剩下这根红色线是从上面的浮球开关输出过来的,我们叫它上线端,用这根火线作为接触器自锁的电源,把它接到接触器辅助触点长开端十三, 然后把触点长开端十四和磁力线圈 a 二相连,这样接触器就形成自锁控制线路接线完成,接下来连接主线路。我的水泵是单向的,只用零火线,如果你的水泵是三向的,按原理图的主线路连接, 现在演示一下,打开转换开关,接触器吸合,水泵开始供水。 ok, 下面的浮球飘起来了,虽然它会断开启动电源,但上面浮球开关在给接触器自锁线路供电,所以水泵会继续供水。 当上面浮球开关飘起来后,会断开自锁线路,电源,接触器复位,水泵停止供水。

今天简单的说一下浮球液位开关怎样接线和安装,它的内部是一个可以上下滚动的铁球和一个微动开关组成,用于供水的时候接黑色线和蓝色线,用于排水的时候接黑色线和棕色线。因为浮球液位开关它触点的容量很小, 所以一般要加交流接触器来配合使用。如果是两百二十的交流接触器,我们把 ae 接到零线,如果是三八零了,把 ae 接到一条火线,我这个是两百二十的交流接触器,所以 ae 接了一条零线。现在把浮球开关的黑色线接一条火线。 如果水池需要自动供水,把浮球开关蓝色的线接到交流接触器线圈 a 二合上主电源。当水池缺水的时候, 浮球液位开关的头向下,这个时候黑色线和蓝色线呈导通状态,交流接触器的线圈得电吸合, 水泵开始工作,给水池加水。如果水池是需要自动排水的,我们只需要把浮球液位开关蓝色的线换成棕色的线就可以了。

今天看一下浮球开关怎么接,接触器电源空开相信大家都会接,中间这一个就是一个家用接触器,这里是电源进线,这里是电源出线, 上面这一层是他的控制线圈,需要连接一根火线与一根零线,所以我们找其中一根电源线,通过一根小短线把它连接到线圈的一边,这是比较关键的一步。接着就可以接浮球开关了,这一款的浮球开关黑色和蓝线为一组,现在把他们接上好了,接稳了,注意看浮球开关的黑线是连接另外一根电源线的,蓝线我们接在控制线圈的另一边, 这样我们的接线就完成了。试一下通电,接着就可以拿起这个浮球去控制下面这一台水泵,拿起来,此时浮球是落下状态,水泵通电,浮起断电, 再落下通电,所以黑线与蓝线就适合水塔水满断电,缺水启动,我们再把红线与蓝线换一下,黑线与红线也是一组, ok, 好了,再来试一下通个电。 水泵此时没有运行,把附近开关拿起来,水泵运行,再把它放下,水泵停止,那么红线和黑线就是水满启动,缺水停止。大功率的水泵一定要转接触器,小功率直接连接也没有什么问题,不过复杂一点总有好处,谢谢观看。
