hypermill后处理制作教程

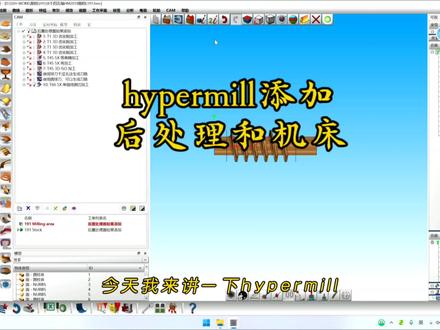

呃，大家好，我是莫寒啊，今天我们呃呃了解一下，这个就是他朋友这个软件，他如何去创建后处理啊？创建后处理，首先我们点这个公单列表里面，这里有个后置处理啊， 然后这里有个机床，机床就是后置处理，这个是机床的名字，这下面是放置那些 nc 文件的位置啊，然后我们点点到机床里面去看一下， 嗯，我们这里有个，这里是之前创建好了一些，一些那个那个后后字文件啊，那我们现在重新创建一个 啊，假如说我创建一个 bcbc 呦， bc， 五轴， 五轴，然后我们这里的话，这里有后置处理器，后置处理器这里呢？我们可以 可以打这里有一个一个就留了后处理的文件，然后我们找到我们的那个后处后处理的文件啊，我们先看一下这个啊， bc 嘛，是吧？多重，然后选择这个 bc， 然后还得二五三零的， 选完之后是吧？我们还要选择，嗯，模型模式 我们这里有很多种啊，但我们一般常用的就是选择这个，这里有一个从后置处里面调用啊，但是就看你这个后处里面有没有啊， 要是没有的话，要是就是你在创建后处理的时候没有没有创建这个机床模型在里面的话，那就不行，那我们那我们就可以从 从 mf 文件中掉入啊，就是你自己一已经拥有的那个创建好的那个机床模型啊，他们在这里， 在这里对他进行，然后我们选择我们所要的刚才找到我们那个后处理后处 处理，然后这个里面，然后我们找到 bc， 是吧？ 啊？这个这不对是吧？不对的话呢？这个没有找到，那不管他删掉了，那我们的话就随便找一个了，是吧？那就随便找一个，这个也是一个机床模型啊，他是这个是内部自带的， 那么就随便选一个，这个也是机场模型啊。然后这里的话有个文件扩展名啊，就是有的文件是 h 的，有的文件是 h 的，或者说以其他的一些名称呢？ 嗯，然后你在这修改就行了啊，改完之后就保存一下就可以了。那我一般都是 nc 的，是吧？ nc 就可以了， 然后我们确定这里检测到后置处理器与机舱运动状况不匹配，反正与后处理不匹配的结果是是因为 你用的不是后厨里面自带的那个，那个，所以你我们不用去管他的，你只要保证你你创建的那个机床的文件跟 跟你所使用的集团文件是是一样的就行了，你不需要，不需要一定非要在后处理里面创建才行啊。 啊？然后确定，然后这里话这里也有一个结束啊，或者我这里是模特模式，所以我直接打叉就可以了，你看这里还是在这里面默认的。那我们创建一个，随便创建一个， yeah， 创建一个好了之后，然后我们来做一条道路出来，就这个吧，创建一把道具，然后 辅食 大点 计算好，这个就可以了啊，然后我们 先模拟看一下，看有没有有没有机床啊？用内部机床模拟， 这就是那个机床啊，这个什么就是必须走的，这个机床好像就是必须走的， 就是必须走的，他这个就是必须走的。 看这个模式的话，他这个应该是是左右摆的，应该是左右摆，我看一下 啊，不是，是 ac 走的， 是 a c 走了，这机床是 a c 走的机床，因为你看这个坐标在这里吧，然后他摆的话，他是这样摆的嘛？这样摆是 a c 轴这样摆，假如说这样摆啊， 就面向我们，然后这样摆的话，左右摆的话是必须走啊，然后这个创建后处理就就已经这样完成了，然后我们深层后处理试一下啊，深层 上传这样这里有一个那机床 bc， 然后 然后状态成功，然后这里有个什么过程攻单一，然后就可以了，然后我们可以点开这里啊，双击他这里可以把它打开，然后就处理出来了啊，这已经 将这个文件给处理出来了啊，这就是这就是哈佛没有那个创建后处理的方式啊。嗯，然后本期视视频到此结束啊。啊，感兴趣的，对这个软件感兴趣的朋友可以 可以关注一下啊，后面的话慢慢的会更新，里面的话有很多的，很多的一些一些分享的一些关于 iphone bill 的那个 这个一些技一起一些一些功能技巧里面的分享啊，可以大家可以看一下，要觉得可以的话帮忙。嗯，转发一下啊，点下点赞一下，或者说要 要视频就在要视频教程的也可以，也可以私聊我啊，那，那这视频就就这样了，谢谢大家。

下面我们来看一下这个模型的一个这个区域啊，对于这个里面的这个区域，我们由于它下面有一节，然后上面有一节，然后这个还有一个有一点微小的一个拔毛角度， 我们如何对这些区域进行一次的侧壁，上面一个光刀，那可能有的人首先会想到一个等高精加工，是吧？等高精加工可能有的人会想到上面一节，我们做一节，然后下面再分， 再做一把刀，把下面直接把它绕出来就行了。那这里我要给大家展示的是如何在一条道路里面把这个侧面这个区域一条道道路把它做出来也做的比较好效果。那么接下来我们看一下， 我选择三粒气穴里面的一个等高筋加工啊，对，你让我们先看一下吧，这里面有一个二角啊，看一下他这个二角是多 七点多，七点多如果说这个区域的话，他可能比较小一点，哎呀，我们考虑到用一把百三一个平底刀，因为他这个底面我们光，然后就直接做一个侧壁，所以采用一个百三的一个平底刀比较好 啊，比如说我们现在这里有一个海上的平底刀啊，啊，优先方向好顶部，我们选择这个顶部顶部， 然后一选这个底部，这个布局的话我给零点二，一标已经在二，因为高上，然后安全距离，然后这里面给二的话啊按距离我们看一下这个这个五十，然后边界，比如我们选择这个面 啊，这里手动刀路，我们点手动进入到，我们就点这个 e d 好好计算一下 啊，我发现会他这个道路会比较凌乱，道路我们用选面的方式，但是他我选的是这个底下下面这面，对吧？但是他道路全部跑到上去了，那接下来我们应该怎么去换呢？ 好，你再拖一条道路，然后我们比如说我现在用边界的方法，今天啊，我选择这个底下的这个边界的话， 好，你看他这个刀路也是这样啊，也是偏这里面底下可能是好，在上面他也是好，这里好，然后再复制一圈， 在我把这个偏这个负的一点一一毫米的话，啊， 那他这个道路还是这么乱，而且他这个上下面道路可能是好的，是一个呃，形象的，是吧？螺旋螺旋的方式，那，但是这个上面的跳路还是仍然很烂，那如果说我现在把它调大一点一点三，好，我们再看一下 啊，道路还是比较凌乱，而如何再进行的进来一个调整，尽量把它道路做到我们想要的一个非常完整啊完美的状态啊。所以我们把这里把它调整成零， 这里把他一给他，好，然后我们再计算一下，那现在他这个道路就比较完美了，是吧？可以达到 我们想要的一种状态啊。上面下面是一个螺旋的加工，上面的是一个进行一个陈切的方式啊，等高陈切的方式。 好，那么今天就把这个视频给大家展示到这里，我对 happy new year 感兴趣的朋友会点赞、关注加收藏。好了，谢谢。

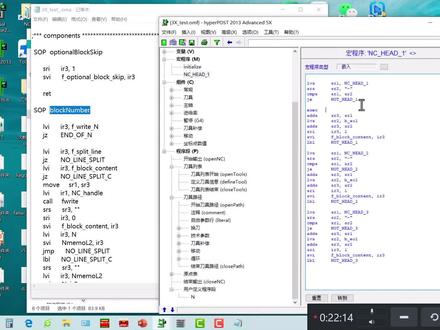

好，我们接下来第二课，那从这节课开始呢，我们就开始写后处理，写一个啊，从零到一，写一个功能比较完善的三周后处理。 那第一点先来新建一个模板， 这是我之前写的一个模板了， 接下来课程的话可能用它来做参考一下。哎，有些代码或者功能啊，我怎么写的，是吧？我都 我是记得记得不是很清楚了，所以用它来做做一下参考。那我们先来先建一个 新建，可以从文件这里新建，可可以从下一行，下一行这里有些快捷键 这里创建一个新的，这里是打开一个，然后第四个是保存，第五个是打印，打印是不用了，然后第六个是写入后处理，就生成后处理。 那我们先来新建一个，新建的时候选择后处理模板， 然后保存不保存了 for， 选择控制，还有创建好了一个新的模板，然后我们来看一下创建好以后啊，创建好以后做一个 这些基础的设置网，然后呃，先看定义公叉这里，公叉这里的话给他默认就行了，检查 n o 的最小距离，三个是也可以的。 然后格式，格式是哪里格式呢？是下面变亮的格式， 你说一个变量零点零二是吧？如果你不给他定一个格式的话，他可以输出零点零二零或者零点零二零零零零零这样子， 基层上 doctor 会认为是零点零二，他说啊， 你给他定一个格式后，他就可以啊，限制他的输出位数。 这里默认已经建立好了几个格格式了，我们过后再看 店面这里还没有，工程信用还没有。那我们先来呃，看一下组件，之前说了组件是呃内部呃固定好的东西，固定好模板，你只要在这里填入就行了。 然后行号啊，要启用行号的话就打勾，不启用的话就把勾去掉。行号最大值你可以填多点，这里才 四个九而已，多点三个九都没事。 房号的制服是 n， 这是肯定啊。然后这里前导零的话是说， 呃，你这里最大的行号是这个六位数啊啊？不是七位数。

四个字母的运行啊，然后把横号复制过来，把它复制一份，然后到第二个这里，第三个 这里还有一个问题哦，如果你在把这个变量叠加到 s r 三之前，运行了行号以后，运行了行号的程序段以后， 它这个 s r e 是会把它清除掉的，就说 s r e 里面是没有没有东西的，没有东西怎么办？那你要重新的把它复制， 重新的复制到 s r 一里面，再叠加到 s r 三 这里。是啊，搞搞错了，不错，不是这里。嗯，在行号，嗯，行号之后。 好，就这样子，那我来保存验证一下， 你现在是输出行号的。 嗯，没有，没有的话我们，哦搞错了， 生产错了，哦，错了，那名称错了，选错了，那个是第一个 啊，有了，好好，是有的， 那就没错了，我们再看一下 sole 配置文件里面，把黄号关掉， 在商城后处理。 嗯，号也关掉了，那这样子就可以了。 第一步啊，第一步就就这样搞定了，这程序头就差不多搞定了，如果你还要继续增加其他内容， 可以在这里增加，是吧？可以增加，那这节课先到这里啊。

hypermeal 三周后处理教程上线，软件认识一我们开始第一课软件认识，先看第一点后处理的组成，那么 hypermeal 的后处理组成呢？ 如果你是自己写后处理，一般来说是三个文件，我们看一下 o m f， o m a 还有 d f， 那其中 o m f 文件呢，是一个模板文件， 类似于 ug 的 p o i 啊，它是用软件打开来编辑还有修改后处理的。如果你只有 o m a 还有 d f 文件的话，你是 不能去编辑和修改后处理的啊，不能从代码层面上去修改的，你只能通过 o 呃 d f 配置文件去更改后处理的输出方式。 比如说你看这么多变量，你修改某个变量的话，他就输出来的代码就有可能不一样哦，就是这是一个， 然后，哦，还有有些人有一些官方的后处理，还有还有很多个文件啊，或者说文件夹啊这些东西，他也是一个辅助的配置文件了， 也通过呃修改文件里面的内容去呃修改后处理输出的代码，达到这个效果而已。 然后第二点，第二点我们看软件的常用功能，那我们打开软件看一下，软件的话是用 hop pos 二零一三 啊，这套课程的话就用二零一三去讲解，二零一九也有，但是我呃 习惯用二零一三，二零一九的操作是一样的，一样的没什么区别， 我说只不过说他软件呃版本高点，可能是底层逻辑不一样吧，把你做出来写出来的都差不多了，也可以用， 然后看一下这个软件，呃， 这里有有些功能，我们只要看我们常用的，写后处理的时候常用的就行了。好，第一个文件文件这里常用的就新建，还有打开， 还有一个写入 o m a， 就是生成后处理的意思，就是就这三个 常用的。然后第二插入，这个插入的话是插入，呃，五轴功能啊，还有撤销功能，这些一般是用不到。
