啊，大家好啊，上节课我们给大家讲解了啊拉丝面的工艺补充，今天这节课我们给大家讲解一下翻边折弯的一个在 off 里面的一个工艺补充啊，翻边我们可以先看一下我们的一个翻边啊，比如说你看这个地方的一个唇形，我们可以看一下 啊，就单独翻这个地方，这个地方我们需要翻边的啊，需要翻边，那翻边我们要在呃是怎么来设置他的，那我们今天给大家来 那这个讲解一下，我们讲解一下他的一个设置啊，以及他的一个过程啊。我们首先我们打开我们那个产品啊，我们产品是这样的，看到没有 上那个，我们看了拉严的就知道我们拉严的时候这边这个地方啊，这些这这个地方我们是没有没有办法啊， 就说呃，没有办法去给他在拉盐里面做出来，所以说我们必须要在呃拉盐完以后做一道 翻边膜啊，当然拉拉伸完以后我们还要修边啊，那么我们这里就不再讲解修边膜了。修边膜我们以前是讲过，我们这里就直接修面膜，我们是已经是做好了的， 那么直接来到拉岩膜这里啊，折弯边翻边膜这里首先我们要加一个这个工序，是不是翻边工序，翻边工序加好以后，我们来到我们的翻边工序的一个计划里面，来到计划里面以后，我们发现嗯， 这没有我们所有需要的翻边的东西啊，前面我们其实都讲过这些啊，这些都不是啊。然后简单的翻边选择这个翻边选择，我们翻边以后我们双击这个啊，双击这个红色， 你看它是红色的，肯定是只要是红色的东西，我们说过它就是必须要你去完善的啊，双击它，首先我们选择我们啊 from 面啊翻边的翻边 form 翻边，按照 ctrl 加鼠标左键 点的包含，然后再按照 ctrl 加鼠标左键点击我们的 r 角，这是我们方便所需要用的啊。包含包完以后确定，确定以后，你看这个里它就已经变了一个颜色了。 那么我们要说一说一个什么问题呢？我们说的一个问题就是我们在翻边的时候，我们在翻边的时候，你看拉严的时候，他是这样向上，这样这个方向是不是？但是我们在拉严跟修边， 我们都是以这个方向来做，但是我们在方便的时候，我们有时候可能说要把产品这样转一百八十度啊，比如说乡下折弯，乡，因为乡下折弯比乡上折弯的一个，呃，可靠性成本都比较低啊，都比较好，那我们就乡下，那乡下我们要怎么来做呢？ 那我们这里也是可以做的到啊，比如说我们在这里 f 四，选择我们的 f 四，选择我们 f 四以后呢？这里一个相对于，那我们是相对于哪个工序来做啊？比如说相对于哪个工序来做一百八十度的旋转呢？那么我们相对的第二工序，我们就相对于我们的第二工序 啊，那么我们看下是以哪个轴而旋转啊？我们来看一下自己要看一下以哪个轴，这里有个轴啊，你看一下自己可以看得到啊， x 轴，那么就选择以 x 轴旋转一百八十度 看没有，那么他就翻转一百八十度，看见了啊，他就翻转下来了，好，做好这些工作以后呢，在这里双击他啊，双击这个折弯对不对啊？双击折弯以后， 那么我们接下来就来到我们这个这个工艺补充面这里啊，这些成型这个地方 啊，这是我们的做好的，你看它显示出来了，我们直接先不用管，你先不用管那么多 whapper 的翻边啊。 from 翻边啊成型这里类型有三种，我们讲解一下。这个只讲解看默认的，他为什么直接 你点到这里他就默认外边的翻边了，因为这个这个翻边是最常用的啊，最常用的。然后成型跟翻呃方面翻边呢，是比较呃用的比较少，但是我们在这里就不做 介绍，以后在呃高级片里面，或者说进阶片里面，或者说单独拿出来给大家讲啊，这里我们只是给大家先讲解这个翻边 点进来。一般的情况下啊，不管你是哪个工序或者哪个工艺里面，你点进来默认的东西基本上就是最常用的啊，所以说只要你掌握了最常用的， 然后以后自己或者说待提高的时候再来研究啊，最起码你要先掌握最常用的啊，你看你点下应用，他就已经生成了一个翻边工具，是不是啊？生成翻边工具以后， 这是结果啊，结果如果你觉得这个翻边这个宽度不够，那么我们要回到原始，原始的时候就是没有修改的啊，没有修改的宽度啊，刚才说我们宽度不够，我们加个四十啊，看一下啊，是不是就是很宽，那我们不需要这么宽，是不是我们回到原始了，其实 他这个软件呢？呃，嗯， odf 软件很多，在过公益的时候他都做的是比较的比较理想的，因为他会根据你一个实际情况给你给，给你一个合理的，合理的一个区间啊，只是说某些情况下你还是要自己去设置，某些情况下 还是需要自己去设置啊，那我们这里就已经做好了，做好以后我们啊这样做好以后我们打开，我们有一个问题啊。哦，呃，虽然呢， a f 的桌面功能很强大啊，他的处理的，嗯， 就是说人性化也是比较好，但是不管是什么软件，多少总会有一点缺陷啊，因为他是区间于做面的快啊，你看他这样做面比 c， 比 ug， 比卡掉做的都快，但是他会有他的一个缺陷，为什么呢？我们给大家看一下，就是以这个方面 来看，我们点击他啊，看他这个做的面跟我们的产品的面，并不是啊，平行一个面的啊，我们看一下， 我们以洁面来看啊，洁面看的比较清楚一点啊，关掉它，把它摆平，我们以洁面来看，因为你不洁面的话，这个地方你是看不出，看不看不清楚的 啊，我们就这样，哎，那我们会发现啊，我们会发现什么呢？ 我们发现这是我们的产品啊，你看这个地方是我们产品，而这一块啊，这一块是是他跟我们做的一个折弯工艺面啊，折弯的一个工艺面，但是我们发现我们并不是存钱的时候，我们不可能说这呃， 折弯的神经是跟这个面不相符的，那你的这个打造的产品那个角度就完全不一样了，对不对？所以说这也是他的一个缺陷啊，这是他的一个缺陷，那没有啊，怎么说？嗯，他的这个缺陷虽然他有缺陷，但是我们也有东西去解决，他 解决的他这个别解决的怎么去解决这个东西呢？啊？我们要看到一个问题是他所有的这个啊，他默认的是因为，为什么说他默认是的做的工艺面是跟你的这个 r 角的一个相切点啊， r 角的相接点来垂直的，看到没有？他的是根据根据 r 点的相接点，而并不是根据产品的这种 啊平行啊平行，所以说产品的这个平行，所以他是跟你耳角这个地方啊垂直，那么这个东西我们有什么办法来解决呢？方法是有，但是解决的他也不是那么尽尽善尽美啊，只是说 你这样的相对来说在你分析的时候是不会有太大的问题，但是你要想把这个面用的话，呃就不太好用啊，就没用，不像辣眼膜啊，他那个面我们可能导到邮寄里面，导到卡店里面还可以用一下啊，但是我们来看一下怎么做呢？ 首先首先啊我们要怎么做啊？首先我们在。嗯啊我们就要回到 首先我们就要回到我们的啊工艺这个地方啊，看到工艺这个地方把它改成侧面啊，就是侧侧面的来做，看他就他就会 跟着你这个产品的这个角度给个角度侧面，那么我们再啊回到我们的这个工艺面这里什么都不改，对不对？什么都不改，那我们就这样这样再来看一下 洁面 啊，看他就基本上啊，但是他还是没有重合，看到没有，所以说不能用到 ug 里面或者卡地亚里面去，就是我们一个 啊，这是我们一个不能用到 ug 卡店里面去的一个原因啊，不像一拉伸软件啊，不像拉丝膜，拉丝膜我们是基本上是重合的，因为拉丝膜他不改变产品啊，但是我们这里他这个是要改变一个产品的， 他是按照产品这个地方来，所以说这个翻边膜的，这个像这个翻面膜的是不能用到 ug 里面去啊，用到卡片里面去， 但是他来分析的时候还是可以的，作为分析他还是没有问题的。那么好，那么我们还有一个考虑个什么，还要考虑个什么问题呢？ 那么我们在成型的时候啊，在磨具的时候，我们这个地方肯定这个，呃，不可能，产品这个这个折弯是往这个地方跑了，对不对？我们肯定是让他是往这个地方跑，这样垂直下来啊， 那么我们怎么来做呢？这里我们先不做，等一下我们再给大家来说怎么来做，我们先往后走啊，这些我们先不用管它，这些就先这样不用管它了。 好，来到这个地方这里你直接点应用就好了，因为你前面改动，你直接点应用他就可以了。应完以后我们就来到设置我们工具啊，设置这个工具体这里 f 四工具体我们看啊，我们在拉盐跟修边之前，我们的产品都是这样的，发现没有那么啊， 那么我们相对于所有的这个啊，所有这个公关这些东西啊，我们相对于来说啊，我们就必须说给他一个 啊，你想啊，你想一下他这个地方是转了一百八十度的，那么以前这个地方是上表面，那么你转过来这个地方就是下表面了，对不对？下表面，那么所有的这个东西我们就需必须要给他一个反向的啊，比如说以前他的下表面，那么我们就改成上表，上表面，那么以前这里是上表面 啊，我们再改成下表面，因为他翻，因为他反，呃，反转过来了啊。啊？这个地方是接工这个地方的，那我翻边翻边，我们以前是翻边跟趴的是一个都是上表面啊，定一下啊， 它是有的啊，不是我们定，不需要我们的定义了啊。这个东西这些，你看这是我们一个 pad， 看见没有， 但是这个 pad 你看这个它运动的时候它的这个斜的方向啊，还有就是如果我们不能理解这个上下表面的话，我们就可以去前面工序啊，比如说我们可以我们也可以看到前面工序，比如说这是下模啊，看这个地方是 dead 就是下模，固定就是这个这个地方就是。呃， 好，我们先看板料啊，比如说是压料的在下表面啊，压料啊，压料的在下侧，那么我们这里压料的就要选择上侧啊，看清楚， 那么如果这里的呃折弯弓是下侧啊，是下侧，折弯弓冲头啊，就是下侧，那我们这里也是要上侧，对不对？所以说如果你说不理解就好，把前面的对过来 啊，这个固定不能拉膜啊，拉液膜固定不动的地方，拉液膜啊，就是上膜是上侧，那么我们这里就是下侧啊，所以说如果实在不理解，只能是以这种方式来理解，还也可以啊， 还有呢，就是刚才老师说的啊，你要想得到他是转一百八十度，那么就是把以前的下表面就变成了上表面啊，就这样的就这样的理解啊，以前的下表面变成了现在的上表面，就所以说要改变。那么还有一个问题，就是 这个折弯，这个他是方向是这样的，我们说了我们需要的是这样的成型下来，是不是？而不是这样跑， 这样跑的话我们在模具结构中是没有办法做的到的啊，也许分析里面是可以，但是模具结构里面你没有办法做的到啊，因为在模具里面这些这些地方都是有板料的，就是有模 板的是挡着他的啊，你不可能往这边跑的动的。那怎么办呢？来吧，我们有这里有个方式，就是在邪气这里， 协议这里他有一个行程，对不对？他有个，但是他这里有个工作方向，工作方向我们可以复制啊，选取复制自定义都可以，但是我们直接用复制。复制什么呢？我们选取一个啊，垂直的，比如说传出这个垂直面，你看是不是他就已经上去了 啊？旋转成型面它就已经是啊以这个方向了，那么我们看一下 斜距这里形成三百五，也许你觉得太高一百五啊，但是我们是要先压到料这个地方才能成型，是不是三百五 必须要三百五，然后只是这个地方不能要三百五，一百五啊，不对，往下的五百，我们要这里先压缩掉。我们说过很以前上以前几节课都讲了那个翻边啊，只是用工具体来翻边，我们都说过啊，首先要先压缩掉是不是然后翻边才能下来？那么 力的话我们可以给他一个二十吨啊，给他一个二十吨的力，给他一个二十吨的力。以后呢？你看其他的东西我们就啊拉严是没有的定位销这些我们是靠外形啊，靠整个形状来定销， 其他的我们就啊没有多多的过多的介呃介绍啊，不用介绍了，只是正确的只是个计算问题，但是计算的话啊，你想想从前到后计算三个工序计算的话时间上是相对来说是很久的，比较久的时间长 算的比较久，那么我们这局不做计算，这里我们把我们算好的打开给同学们看一下啊，算好的给同学们看一下，如果说你要用到计算的话那不是一下下能算完的啊。啊刚我们算好的，这是 反过来接下一个过来啊，看见没有？这是折弯折下来的，那么我我们可以给大家看一下它的一个过呃运珠的一个过程啊，我们先把它比如说你看 看清楚啊，打开你的这个膜，首先前面我们说了他前面是这样成型的拉严啊，我们拉严 是不是拉延，拉延在这里拉拉拉延拉到这个位置，然后修边啊，修边修边完以后修边完以后我们刚才说了不想往上成型，向上 往上成型的话，他的一个嗯一个结构上，嗯嗯没有向下成型的一个调试啊，好调试以及稳定 啊，还有一个就是以及一个就是说呃可能说定位啊压料这一块的东西啊因素，那么我们 当然我们不管啊，结构我们先不说结构那一块，我们只是告诉大家怎么样把它翻边啊，翻过来做。有的时候比如也不是说翻一百八十度，比如是不是这是我们正好翻了一百八十度，有的产品它是因为有，呃，在折弯的时候有负角，我们必须要折十度， 翻转十度转十五度，那要怎么做？我们只是告诉大家这个方法，而不是说向上向下一个区别啊，那我们可以看他转弯转，哎，你看，因为我们相对于这个转了一百八 二度啊，他就贴在这里，贴这里，以后我们就贴这里哈，我们就来看洁面贴，这我们就可以看洁面嘛，看洁面好贴，这样你看这压料板，压料板先压到这里，是不是那压死，压死以后这个折弯啊，他就往这样下来， 哎呀，折完这样折下来啊，这就是我们一个翻边啊，翻边的，一个翻边模具的，一个给大家的一个讲解啊，一个介绍。那么嗯，这堂课我们就跟同学们讲解的到这里啊，讲解的到这个地方， 我们啊，这个我们没有做回弹啊，看不到回弹啊，如果说我们算了回弹的话，可以看回弹到，那么我们先不管它啊，先不管它 以后再说啊，也要有再讲，在高级片里面再来讲回弹这些东西啊。现在我们快速入门，这个就这样讲，以最快的方法，最简单直白的方法来教大家一个操作啊，以及一个认识啊，这才是你所需要学到的东西，很多东西你看我们 一下子也是讲不完的啊，如果说你会在以后的有时间的时候我会再录一套，呃，高级的啊，比如说以前没有讲到的回弹怎么做，回弹补偿怎么做这些东西啊？先这节课我们就先讲到这里啊，保存一下。

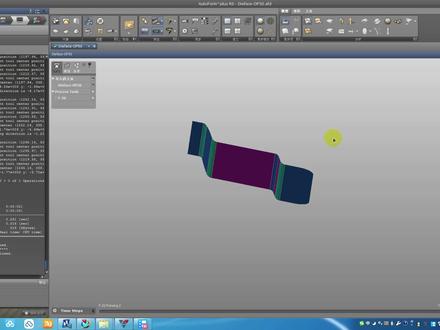

好，大家好，上一节课呢，我们给同学们录制了一个嗯成型的翻边的一个工序，今天呢我们给同学们再介绍一个，就是说我们在很长的一段时间里 会发现啊，我们会发现就如老师桌面上看到这个产品一样的啊，你看他又有向上成型，又有向下成型，对不对啊？那么这种的东西在我们的工作之中，在我们设计的工作中，画结构的时候以及分析的时候，可能说碰到的概率也是蛮多的啊，碰到的概率也是很多的， 那么我们要看一下，我们首先看一下他的一个工作啊，首先我们可以看一下他的一个工作的一个什么工作的， 来放过来，放过来以后我们给一个洁面好不好？看下他的洁面 啊，我们看到洁面以后，我们打开他的一个工具体啊，我们可以看一下他的一个工作的一个呃，一个方法啊，工作的一个方法， 关掉它，我们先关掉它，没法，是这样的，是这样的啊，还有这样的界面啊，我们可以看得到，因为跑的比较开嘛，你看， 首先我们是一个料片啊，这里有个料片在这里，是不是你看料片一个厚度料片啊，首先我们的料片在这里啊，首先我们是以压料板压这个料片下来， 下来以后呢，我们把这个地方成型完以后再下来，再次把这边再 翻边，再翻边，就是很这个可能不太表达的不太清楚啊，我们可以用啊，因为这个没搞出来啊，这个没搞出来忘了，我们把这个关掉， 我们把工艺这些打开就好了，刚才那样看的不清楚啊，看的不明显，我们再来看一下 啊，就是我们比如说又有又有向下又有向上成型的，我们可以看一下。首先你看我们的料片，这白色是料片啊，白色一个料片料后白色的，他是在下拖板啊，我们说下面浮起来的，看下面下拖板啊，在下面浮起来以后， 首先我们在下面浮起来了，那么运动的时候开始工作的时候，上托板，上面一个板跟下面那个下托板一个上，上托板一个下托板压着他，先把他压死，对不对？ 压死下我们往下走，往下走的时候我们首先是先向上折折弯啊，看见没有？首先我们这个地方先接住，所以说下面这个拖拉板的力要比较大，要不然话你就没有办法来成型啊。然后这个力你看他有这样这样这样的工具在走， 当这个地方走到位的时候，那么这边啊，这边的从头才开始工作，看清楚啊，这就是我们一个上下又向下又向上的一个工艺的一个怎么设计分析，怎么去设置他那么好，那么老师就 老师就给大家来做一下这些啊，做一下这些，这个我们把它关掉，同样的和我们前一几讲课程是一个意思啊，比如说不管怎么样，新建那是必须的。嗯，新建完以后，新建，新建完以后啊，新建完以后我们这个地 方给他一个啊，必须也是导入个工具体，首先导入他的还是工具体，这个是我们在工作的时候啊，在不论在做哪个工艺工序的时候，呃，都是必须要做的啊。第十工序，我们是现在是 设计师工序，设计工序里面的这个面选进来看，首先把这个向上向下的一个面先把它做出来，是不是向上向下面做出来以后，那么接下来我们要导入我们的一个 修边线啊，修边线导线他是一段一段的，看到没有一段一段的，但是呢你看我们可以看一下导线，比如说选择这一段一段一段一段，但是在六点零版本以前啊， 嗯，我们上我们以前也给大家介绍过啊，在 f c a c 分析软件里面， f c 一分析软件里面它不接受这种，特别是钣金呐，这个钣料，你一个钣料的话，它是不接受一段一段的啊，它必须是连在一起的一个整体啊， 要不然你就从 ug 里面把它串联成一个整体导进来，要不然你就在这里面把它串联好。以前啊六以前是没有这个功能啊，六以后是增加了一个这个功能，你把它全部选择以后，这里有个连接啊，你看他就是那个整体，现在他就这个整体没有 就这个整体的一个一个，那么这样的话才能接着做下一步，下一步我们说过冲压，冲压的话我们以前也讲过，你在外面做过的工具体的面的话，一般都是直接用手动就不用去管它了，因为这是在外面已经调好的一个工具面啊，调好了的材料， 材料的话我们要去选择啊，选择选择他的一个材料库， 然后你点击它，然后啊这些准备工作做好了啊，我们这这是在呃实体啊，就是说产品的产品图里面的一些工具以及实体工作，接下来我们就一个方案啊，我们这个方案只有 空方案，单动拉严还是单动拉严以及自动自动计算方案。那么我们这个我们是双动啊，不知道，我们是上下啊，上下拉严啊，上下折弯啊，就上下的，那么我们只要一个空的一个方案啊，建立个空方案以后，我们选择半边，上下半边嘛， 选这个上下翻边以后，计划里面，你看计划里面他没有我们所要的翻边，他只有修边 以及一个重力啊，这是重力，这是修边，没有，没有的话我们在选择空白的处添加一个折弯，在这里双击一下啊，看这里向下折弯，比如说这是向下，是不是？你可以把这个， 把那个展开啊？把那个展开，你看向下，就这边是向下的，对不对？你看这一块向下对不对？那我们还要需要一个向上的啊，向上的话我们再添加一个向上，确定 添加一个向上是不是添加一个向上的？因为这边是向上嘛，好，做完以后这些没有红色的，不用管它，直接来到我们的一个 材料啊，就是一个钣金面板料嘛，板料里面看到没有？板料里面添加这个板料以后啊，不用管它，让它手动自动的，不用，先不用管它， 像我们因为我们没有看不出来这个地方有什么区别啊？我如果调这里，你看你调哪个他都区别啊，你看不到他只是上去了，所以我们现在手动，先不用管他， 来到你的这个工序里面，先设置你的一个板料，以上表面以板料为主，这里我们可以给他一个，你看给个两百行不行？不行，是不是？不行？三百， 三百也不行，因为他的这个高度，在这里设置的高度你转不过来这个高度啊，这个没关系，这是个冲程，随便给他多少你就给个六百， 随便给多少，这个没有个太定的。然后我们来到我们的工序设置里面，我们的工序设置里面呢？那么就这些地方工具体我们前面说了，一般情况下这边你不用去动他，一般情况下是不要去动他的啊，工具体 面啊，我们这里很形象啊，你看这里向上向下，看见没有？是不是很形象？向上向下，那么我们先选择上模啊，先选择上模。第一 pad pad 就是压料，上上模压料的啊，上模压料的，你选择你上面是哪个压料的呢？上面压料，嗯， 这里好，上面压掉，我们就选择这里包含 上机的啊，上面压料的就是我们这一块啊，就是我们这一块，这一块颜色的上模下上模的冲头啊，这个是翻边冲头， ste 这一个翻边的冲头，我们定义一下，选择他， 我们要翻边。葱头，是不是我们就选择这个是翻边的啊？向下翻边的葱头，包含啊，包含以后就确定，确定以后啊， 上膜我们处理完了，我们处理下膜。下膜这边是也是一个运动的啊，你看它这个 party 实体，它是相对于来说也是在运动的，它是相对于上面的 part 呃， part 的这个运动，那么我们就定义它，首先我们也定义它一个包括 运动，那么接下来我们就是定下面，下面也是很形象的啊，包含你看这两个是不是，你看确定是不是这边两个，这边跟着一样的，我们全部打开看一下 啊，很形象的啊，很形象的，一个一个，嗯，比喻啊，就是很形象的。这个测试图做的跟我们，嗯，给一个角度啊，可以看的比较，呃，比较清楚一点啊， 清楚一点看，看一下，看，我们可以，我们可以来用我们这个给大家。呃， 比如说很新样的，比如说这里是上膜的一个翻边，就是指这个 st 啊，看到 tr 也就是这一块，也就是这一块的，跟这两个是一样的啊，这就是这块这块，然后这块板就是我们的趴的上趴，上模的趴的就是这个板，就跟这个板是一样的，看到没有？趴的很形象，趴的看这个板， 所以说我们可以在这里看到你的设置的一些东西，对不对？也可以这样看得到啊，产品也常见的，因为这些产品啊，在下模的一个 party 就这块板下面也很形象，他是有弹簧，他是可以活动的啊，有这个东西看他在活动的，活动的，他就会浮动啊，他就会，他就会呃，浮起来，你看就上下这只有这两个浮起来了，对不对？他是很形象的，下模也是一样的，你看很形象，比如说这边这边， 你看这边是这块，但这个没有个肯定的左右啊，只是说告诉你看很形象，对不对？同学们是不是很形象？所以说这个测试图是很，这个是示意图，是很形象的。那么我设置好这些东西以后呢？ 我们说啊，这些地方我们不用去改，我们要改的话可能就是全部选择一个结果来看啊。评估这点，我们先不管他，我们先不管他，然后这个核跟你的一个，呃，计算机的一个四和八和十二和是有关系的，那我们在这里不做多的解释，以前解释过这个问题， 那我们直接开始计算启动算，我们算哪个东西呢？我们就算我们的一个，呃，以这个面来算， 呃，上一下翻边，比如给一个，因为我们这里以前以前有算过嘛，可以给一个日期，要不然就重复了啊，这样算一下，我们看一下结果啊，这就是我们一个，嗯， 有上折弯也有下折弯，共同来完成的，在很多，嗯，设计模具的时候啊，工艺的时候都会遇到这种问题，你看 这是他的一个啊，他这种平板的啊，这种应该起皱这些是不会有的，变薄也是不会有的，比如说很成型的上是很很理想的这种状态啊，上下这样上下这样成型的一种状态，你们可以打开回到我们所所说的这个东西，我们再来 看一下啊，开始的时候我们不是给大家看了吗？你看是不是？你看看清楚是不是还有慢慢的，慢慢的有没有 错了啊？ 啊？看见没有 是很形象的啊，我们可以用这个尺度来看，你看啊， 很形象的，他就是上下一起攻，上下一起完成啊，看到没有？ 这就是我们啊，一个上下共同翻边啊，看上下共同翻边的一个视频啊，一个视频。

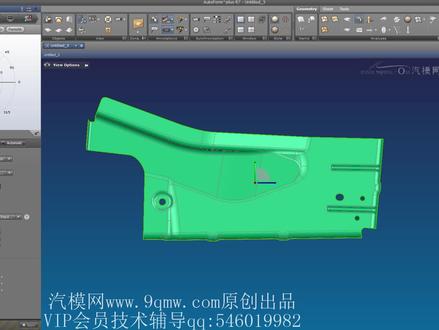

酷的，好，这样子， 这样子应该差不多四度，五度有点多了， 四度这个是拼的时候，这边那边就差不多先靠着 a 四保存一个 保存 好，调整好称完方案之后，然后呢回过头来调对称，对称的有几种？ 像我们现在你看他的方向，料后偏正方向这个这个上面，所以这个是下表面，下侧，所以是下侧，如果你侧方向是这样子的，那么这个就是上表面，所以这个上表面和下表面是根据你 你的这个编制料后合理冲压方向的位置来定的，冲压方就我就像我的这个冲压方向这样子，所以我我这一块呢是是下表面啊，特别注意，不要搞错了啊 啊？对称的时候呢，如果是你可能会后面遇到一些键，就假如自身的轮廓对称， 就是这个轮廓，这边这个轮，这整个这个轮廓，只要这个轮廓是对称的，就自身啊，自身对称的时候，你直接点一下底放 好，他就会在你自身的位置呢添加一个呢对称对称线，或者是这里有切换他的线，切换 xc 或者是 vc， 这样子来切换。这边到这边来就是看你的自身对称是哪个方向点，确定有什么好处呢？就是在做 我过于补充的时候，你做一边呢，他另外边可以做好。如果是对称的话，当然我们这个不能这么不是自身对称的，就是我给你解释，就是后面你可能会遇到这种呢。呃，自身对称的是怎么去处理？那我们呢需要呢在那边拼一个，所以呢用第三个 拼的值多少，拼的值多少呢？现在我们还不知道啊，这个位置不知道，因为我们呢， 因为这个量有个整形，这个拼出来之后呢，就可能展开完之后，这边的值，呃， 已经少于他了，这个没关系，后面我再告诉你，如果说在你前方这个位置已经确定好了冲压方向的拼的位置，拼的点的位置，然后呢后面发现 呢？我这个短，这个地方宽了或者窄了，我们回过头再来设置在哪设置后面我们再来讲，那我定义的时候，这边可以定义这个可以呢，设置可以反向啊，这可以反向，因可以切换平面反向， 当然我们的是这边这个再切过来的点，这个是反向，然后下方这个是偏字的距离，就是中间他，呃偏字平面啊，偏字的平面就是十五，也就说这里到这里是十五，这里到这个位置是十五。 最小位置啊，我是聊到这位最小位置是十五，那应该在这边这个位置点最小位置是十五， 用这个量的话，不像 ug 那个量，量大概就 ok 了啊，这就是失误。 那么如果你想大一点就把这个 弄大就可以了， 这个呢输了三十四，十五这样子， 如果要大的话调整调整一下，小调整一下，这我们来调调咱们这些间距，按照工艺来讲的话， 只要呢最小位置有个十二就可以了，可能你做个七点五，对不对？先放个七点五，那七点五的话，大概这个地方两个两个键之间呢，有个十五个毫米就够了，就保证那个切边的刀块分离的刀块强度够就 ok 了啊，不是越越大越好，越大越大的话呢， 材料的利用率就越低，所以这个地方最小的位置只能给个十五左右，有的可能有十二、十三，我们这边就直接讲十五左右就 ok 了。啊？是这样子调的，那么点就 ok。 嗯，那么这个呢？对称平面就出来了，那么这两种啊，就自身对称和对称平面。我靠，就 s， 那我再来演示一个如果是双键的话怎么去处理？就是两个零件 把这个宝把这个呢？我们重新加载一个， 我把。

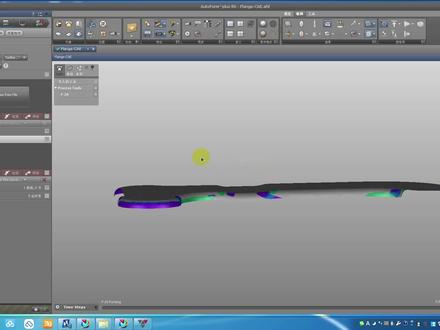

这个我们给大家录制一个啊，成型翻边的啊，成型翻边的，就是说压料板要参与啊，参与一个成型的一个过程，压料板要参与成型， 就是我们可以看到我们这个零件的啊，这个体面有一点，有，有一个小小的一个弧形一样的，看到没有啊？然后我们把我们的工艺题打开，工艺题打开以后 啊，他不是，他是在这压料板，你看压料板下来的时候是有靠压料板看到没有？压料板把这个地方先成型，然后翻边啊，然后再来再来处理我们的一个翻边啊，我们可以看一下 啊，给这个洁面啊，再来处理，这个翻边是搓掉板这个地方，先把这个产品打变形， 没有这个地方，然后折完从头再下来。这个东西呢跟我们，嗯，前面讲的那个有压边成型啊，有压边成型，无压边成型，有压边跟那个有压边成型的就比较像了啊，就差不多是那个意思。但是这个东西呢， 他只是借助于在托疗板上有个成型的过程啊，有个成型的过程，那么我们为什么 要到拖料板上来成型呢？呃，第一我们是为了一个考虑一个工艺的问题啊，一个工艺的问题，比如说 这个东西我们如果说就因为这么一点点幅度，我们再开到成型膜再来方便的话，那么，呃，工艺上就多了一道工艺，然后模具也多了一套，成本那么也就相对高了啊， 成本我们也就相对高了，所以我们会借助于，嗯，好，当然这个东西也不是哦，肯定的哈，就是说在一些特定的条件下，我们会用到这种工艺啊，用的这种工艺，这种工艺也是很常用的啊，像这种就像我们现在是呃 这个显示器上看到的这个产品啊，像这种这种类似的产品一般都是这样做的，不可能会说再去另外开套膜啊，那么成本不太高。 那么我们看了以后呢，我们就给大家来简单的介绍一下啊，这个工艺的就是工艺的一个做法啊，工艺的做法我们关掉， 首先我们已经说过，前面几个字都已经说过了，嗯，无论是哪种都不需要先新建一个啊，必须要新建一个来到我们的这个 新建的以后的这个图面，然后不管刚在前面听到几节课的同学，我相信都知道，嗯，无论是你采取哪种啊成型的方式，那么你必不可少的都是一个面啊，一个工具体的一个面你是必不可少的，这是无论你怎么搞，他都必须要需要有的 找到你的面面找到以后那么还就是你的一个。呃呃，展开料片啊，展开料片也是必须要必须的这两个基准啊，这两个是不能改变的一个基准 啊，少了这两点这个工艺就没有办法去完成啊，少了这两个工艺就没有办法去完成。那么我们做好这个以后呢，接下来我们还是来看前期啊，前处理这一部分，前处理部分冲压，冲压 我们前面也讲过了，就不再多讲啊，直接点手动的，直接点手动就 ok 了。材料直接到材料这个地方来，材料我们这里，嗯，选择材料是这里，我们是已经做好的材料就导致搞的好了，搞好了的材料 一般材料下同学们都可以看得到，就一点零的料后确定材料打进来以后， 接下来我们就是走到后面，往后面，往后，再往后走这一块啊，导入这一块，实体的，这一实体导进这个产品这一块的这个工艺啊，前期处理我们就这里就完成了，再往后面走 走工序啊，工序是单冲还是翻边？我们一般这个没有，你看这里是没有说，呃，有压料板参与成型的设置 是不是？那你就直接点空方案，点完空方案以后是不是？那么我们前期前几节课我们讲了单动双动啊，无压边的，无压边成型，也有压边成型，那么接下来我们就要讲到啊 翻边啊， from 方脆的这个翻边，它可以翻边，可以边翻边也可以剪切啊，选上来， 选上来以后呢，我们接下来我们可以改变一个计划啊，是计划里面，计划里面我们要这里选择一下，点击一下点不动，发现没有，但是这个 修边可以点动，但是我不需要有修边这个东西啊，对不对？我修边是不要的，我这边没有修边，那怎么办呢？那我们这里可以增加特征，增加特征这里有三个 啊，有三个特征，第一个就是啊，简单的翻边，第二个就是复杂的翻边啊，第三个就是成型的翻边啊，我们一般情况啊，通常都是用啊，像这种翻边直接用简单的翻边， 然后双击一下啊，就这样方便。这个图标很形象啊，比较形象一下就可以，应该就能明白啊，非常形象，后面有这些我们去加工啊，零成本啊，这些我们不管，这是后面再讲的东西，在这里就不用管，然后我们以前课堂上也讲过， 只要是我们导件是用工具体来做分析的话，在 ug 里面做好面或者卡第二面，你做好的工艺面的话啊，像这一块产这一块的产品，这一块它主要是取决于产品的修改啊，产品来修改，但是我们导入的不是产品，是工具体，听清楚这些都是没有办法改变的， 只能看不能改啊。那我们后面接着往后面这个前机处的这一块，那么也是一个，这些都是跟前面就差不多啊，一个料片，那你不论怎么样的成型，呃，料片我们是必须要有的，对不对？料片我们是必须要有的， 这个处理完以后呢？这里边处理完以后我们就要来到通讯，那我们这是上表面，下表面，我们就抽取的就是商机啊，上面面机，现在我们在前面已经讲过了，不再重复这些啊，就不再重复这些这些，然后 选择你的一个工序工具的设置，我们这里也是说，以前也说过默认工具体工具体他已经给了我们，比如说你看很形象啊，这里有三个工具体，一个是呃，一个是折弯通头，一个是 是呃，一个是压料版啊，一个是虾工啊，你看他这里都给的是很清楚的啊，非常清晰的，你可以改成英文的，改成中文的，这个数据你也可以不用改啊，像英文的这个 p i d pad 就是压边啊，压压边圈 啊，啊，那个斯特尔，斯特尔就是翻边啊，就是这个红色的，红色的翻边要 pose 的就是实体啊，就是工下工、施工工具体啊，他就不动的施工啊，然后我们来一样一样来，先选择你的压边， 选择这个，然后包含。我们说了压面我们只是中间，对不对？那么我们就选择这些地，这些中间这些面， 看一下，多选了一个啊，按住 ctrl 键加鼠标左键啊，来来来，选 选举这些啊，前面我们也讲过，按住 ctrl 键加加鼠标的左键啊，选举就好了，那么排除我们，但是我们是说了，我们要的是里面的，我们可以转换一下，你确定 好，那么你看啊，我们勾选一下，我们这里选取了这个压料面，看到没有？压料面就选取了翻边，同样是上表面啊，看着你翻边跟冲头是一样。第一同样是这样，把它摆正，然后按住你的 ctrl 键来选取这些 啊，选取这些，然后选取包含。但是我们翻边说了，翻边我们是要外面的，对不对？转换是不是？你看你这个就是你的翻边了，转换，然后确定下某，同样的他是定下表面，然后我， 我们全集全部包含，我们全部都需要啊，全部包含以后呢？嗯，可以打开你的嗯功，打开你这些你所需要的，把你的产品隐藏 啊，他已经给了你一个 pro 的，已经给了你一个三百五的啊，三百五的一个出来，这些我们都可以不调，没有关系，这里给一个，呃， 就给个十吨的力啊，十吨的力，当然你也可以给个五吨的力啊，这是我们只是搞到一个操作啊，这个东西是要根据实际的啊，实际有一个力的，就是你在工艺里面会有算出一个成型力，大概是多少的一个力啊，但是这个力他也是给你一个参考值，参考值啊， 他只是一个参考的一个意义值，那么接下来这些我们设置好以后拉延金这个没有拉延金是不是没有？这个不需要翻边，一般情况下 不会有拉链金的，所以定位我们也是要的啊，不管你是翻边还是什么，定位还是要的。那么但是我们这个产品你发现没有，因为这个产品我们中间没有去啊， 中间没有去抽去两个孔啊，其实他是要有定位的啊，你看啊，他中间这个地方是不是做了两个洞啊？这两个洞就是他的内定位啊，但是我们料片这里我们没有导间的，料片这里呢？没有一个 没有把这两个孔给显，没有把这两个孔给呃，导入出来啊，导入出来，那我们这里就不加滤定位，反正以后前面我们也做，怎么加滤定位也教了大家了，我们这就不做，那我们就前面第一板块的我们一个前处理，我们就已经啊讲好讲完了前处理就是其很快，这个也很， 如果前面听到前面的这个跟前面的就没有太大的区别啊，无非的区别就是压料板成型的，就是我们压料板的一个成型啊，结果，结果我们全部打开 啊，其他的不用管，它设置这里翻边这个也我先不管，开始开始的话你可以根据你的电电脑的一个和数来选择一下你所需要的一些啊，多少赫啊？多少赫，这个根据每个人的电脑一般情况下他是默认的，一般情况下他是默认的。 好，启动启动话，嗯，看你保证到哪里就随便保证哪里就保存一下，保证一下他计算的过程是很快的，这个东西很小，应该是一下下就会算完了， 看到这里的百分之二十三在运转过程中啊，我们所有的要理解啊，这个 压料板成型就是以用压料板把这个这个地方的凹板，凹这个产品，这个凹的地方用压料板所打所先打下来啊，先打到打，打到位，用阿料板打，而不是用冲头啊，也不是用成型工， 也不是像前面讲的无压边样的死挡，也不像前面讲的有压边样的，因为有压边的话，他是前面成了型以后是压面，压料板只是仿型啊，就是像跟着跟着我们这个形状仿型啊，压到这里并不是靠压料板来成型，这个我们就是压料板来成型的啊，我们来看一下 还有一个效果啊啊，看一下效果啊，第二板块也算计算这一块的板块我们做完以后呢，后面就是个后处理，后处理我们也仔细的来看一下他的一个，比如说开裂这种板，这种开裂是不会存在 开裂的啊，一般情况下他是不会存在开裂这个问题啊，可能有的时候就是只是拐角这个地方的一个呃，起皱啊，就是有时候你可能拐角的起皱以及撕裂啊，撕裂的话变薄这些才有点关系啊。那我们也可以看一下， 再来看一下他的一个成型啊，再来看一下他的一个成型，我们可以很清楚的看到啊，很清晰的看到他一个你看他的一个成型的一个过程啊，但是我们这里是因为因为我这里是没有把他批到这个地方来啊，我们可以比如说重新来一下，批到这来， 看到没有？这就很明显了，是拖拉板，先把它成型，你看是不是？刚才是讲之前我也介绍了，很形象的，你看折下来，这就是我们一个 有压边压边成型的一个翻边啊，有压边压料边压料成型的一个翻边， 这是讲的压压成型的以后，这个东西在一般的很多模具中都会常用啊，因为很多情况下为了省一套模具啊，这个是非常常用的，非常常用的东西。那么这个有压边成型这一讲，我们就讲到这里。

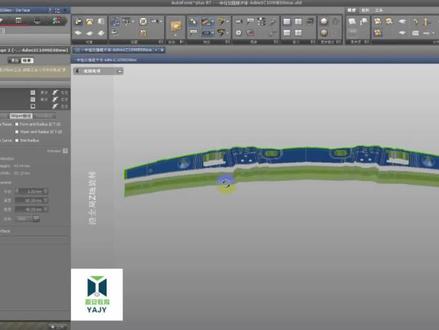

来看一下啊，这是我们一个学员在做一个公益的，在做一个公益的一个案例啊，一个公益的学习的一个案例。什么问题呢？就是这个地方，嗯，就是你看这个做分析的时候，这个在公 c 一里面，他有个翻边是翻不出来的啊。 嗯，这个怎么说呢？这个你截个图片给我，其实我我也找不到问题，对不对？所以说有时候大家就是说方便的话啊，因为有些人不方便嘛，方便的话呢，就是把你做好的东西发过来啊，发过来我们一起来看一下，就是你发过来看一下， 然后我们看一下。嗯，在这个地方就是正序嘛，单边正序嘛，它的意思是这里没有出来啊？其实其实首先第一个啊，其实这个地方是已经出来的，为什么你看啊？是因为结果的时候它这个地方没有勾选这第一个点啊？第一个错误点啊，第一个没有注意的地方，你看要勾选 不就出来了吗？这第一个，第二个，你看一下这个翻边的一个形状是不对的，你看黄橘黄色的，是我们产品要翻边的形状，但是你如果说你这样做的话，他就变成了这样垂直九十度的，对吧？那这个时候 你要打开这个地方，把它改成这个翻边形式，你看一下，我们就做一边给你们看，其他的你自己去研究去看啊，两边是一样的道理嘛，因为本来这个产品他这个产品两边都几乎是一样的啊，可能做就是一点点的不同，不同啊， 你看这才是你想要的，对不对？那这边也是这样的，那我们把这边也改一下吧，做都做到这个地方来了，还有这个高度不够啊。你说高度都不够，那还留那有什么用呢？把变大，变高 and that， 这不就行了吗？是吧？这个所以说有，当然这个就是属于一些在做事的时候啊，没有留心呢，就像我们画结构一样的，公式一样的， 因为细节的东西大家还是要自己要多留心一点，因为细节的东西没有任何人会去把关，给你把关这种细节的啊。你只要细节是要自己去把关的，方向是别人给你把关，细节是你自己要去留心的，听见没有？
