7905三极管怎样接线

各位朋友大家好，嗯，我之前说了那个三端尾压像 l m 七八零五、 rm 七八幺二，最新大家都知道这个是三端稳，要快，然后它是 正电压尾压快。那么今天我来说一说这个输出的是一个负电压的尾压快，七九零五、 dm 七九零五， 像这样，这个负电压在 很多电路中都有应用，所以说这个大家也要知道，要懂得。 大家看这个七九零五，它一样有三端，有三个角，一角、二角、三角，然后 它是 p o 杠二二零封装， 也有像那种 用九零幺三这种小三角管这样的，这种封装，那一种 till again， 九二封装， 他是负负电压 也快， okay， 他都三个角，他真 对，我们的第一角是 gd， 这个一定要记清楚，不要人觉得他还和七八零五那种角位一样，这种不一样的哈，他第一角 接地，他第二角输入，第三角 输出，它都最大输入电压是三十五伏， 大家记清楚这个是负的负电压了，他的输出是负到五伏， 然后他的最大输出电流是一点五年， 但是 这个七九零五就是这样的，这就是大家应该对他的最基础的认识，就是这样的。好，我们就说到这里，拜拜。

今天讲讲如何使用数字万用表判断晶体三极管的引角。即兴晶体三极管一共就三个角 区分他们的即兴并不复杂。在实测之前，我们先了解一下三极管的结构，这是 npn 型三极管的符号，这是他的组成结构，有两个 pn 结 拼接结构上等效于两个二极管共 p 级串联。 所以我们测量三极管完全可以使用测量二极管的方法。我们知道二极管正向电流是 p， 流向 n。 如果数字万用表的红表笔接 g 级 b， 黑表笔接即练级 c 或发射级 e， 用数字万用表的二极光档应该能测出两个拼接的正向开启电压。如果反过来，黑表笔接积极 b， 红表笔接极电极 c 或发射极 e， 万用表测得的结果应该是超出两成。用这种方法就很容易找出积极， 并能基本判断出三极管好坏。 p n， p 型三极管也是同样原理， p n 结构造上等效于两个共 n 级的二极管串联。 tnp 型三极管找积极的方法跟 npn 型三极管相似，只是红黑表笔方向相反。 通过积极和另外两级特定方向都导通的特性，我们可以很容易判断出哪只脚是积极， 以及通过积极红黑表笔方向判断三极管是 npn 型还是 pnp 型。如果红表笔接积极极，电极和发色极都导通，那这个三极管为 npn 型。反之，黑表笔接积极极，电极和发色极接红表笔都导通，那这个三极管为 pnp 型。 下面我们实际操作一下。好，先把万用表打到二极管档。好，这是红黑表笔，我们随便选取一个三极管， 先测一下三极管一二角， 啊，发现超出良辰，那我们再反接一下， 好测到凹一角的正向导通电压为零点七一五九伏，这只脚为 p， 这只脚为 n。 假设中间这只角为积极，我们再测二三角，二三角也正向导通，二角和一角也正向导通，说明假设二角为积极的结论成立。根据 nbn 型三极管这个等效结构，如果红表笔接积极 与其他两只脚都正向导通，那测试结果复合 nbn 型三极管的特性，红表笔对应数字万用表内部电池的正极电流从正极流向，负极 p 流向， n p 流向， 这就是 n p n 型三极管。我们确定了二角是积极，那我们又如何判断哪个角是极电体，哪只角是发射机？我们可以通过两个拼接的开启电压来判断， 因为三极管两个 p、 n 结的掺杂的三流子浓度不一样，所以两个 p、 n 结的开启电压也是有细微差别， 通常极电极的开启电压要小于发射极的开启电压。运用这个特性，我们可以很轻松的判断极电极和发射极。 二角和一角的开启电压是零点七一六九伏，二角和三角的开启电压是零点七一五八伏二，三角的开启电压低于二一角的开启电压，所以 三角应该是极电极，一角是发射极。结论就是一角发射极，二角积极，三角极电极。三极管引角为 ebc， 排面我们看一下型号，型号为 s 九零幺三， 我们查一下资料，看看结果跟实测一样不一样，查询的结果也是 e、 b、 c 的排列，没毛病， 下面我们再来测试一个。呃，三极管，用同样的顺序，同样的方法，先是一二角，先测一下他能否倒通 啊，这个是导通的，我们也同样假设，中间这个是积极，看看他另外一侧能不能导通，如果能导通，说明他就是假设正确， 就是积极。哎，这也是对的。然后像电流方向是红表笔流向黑表笔，也就说红表笔为 p， 黑表笔为 n， 这两个都成立， 也就是说这是 p n p 型的啊。一个三极管，我们再来判断一下，它的就是另外两个角的极性， 这个是零点七二四三，这个是零点七二三四啊，这个的导通电压要低，也就说它应该是极电极， 所以它的增角结构形式就是 e、 b、 c 啊，跟上一个是一样，但是这是一个 p n、 p 型的三极管，我们看一下它是什么型号。 这是一个 s 九零幺二的三极管，我们查一下资料，看看我们的判断是否是否正确，查询结果与我们的实测结果相同。 我们再来测试一个三极管啊，方法相同，先测一二角， 右脚现在超出量程，我们调转一个方向 还是超出两层，如果这个三极管没有损坏的话，根据这个等效结构， b 跟 e， b 跟 c 之间只要方向调换，肯定会有一个是会通的。如果两个方向都不通， 唯一一种情况就是这两集是 c 和一，因为 c 和一之间是两个反向的 pn 结，所以 c 和一用万用表侧开启电压应该是超出两层。 p n p 型三极管， c 和 e 之间同样是两个反方向 p n 结，用万用表测开启电压应该也是超出两层，通过排除法，所以这个三极管的三角大概率是积极。 先测三二角，超出两层，红黑表笔换个方向，二三角正向导通， e 三角也正向导通，说明第三角就是积极，积极，第三角接的是黑表笔，对应 n 型即性， 所以这是一个 p n p 型三极管。好，我们再来确定一下在哪一个角是几电几，哪个角是发射几。我们先看一下 零点六六二五，然后二角是零点六六一八啊，也就是说二角应该他他的导通电压比较小，那零零点六六一九， 零点六六二，也就是他第二角应该是集练级，第一角应该是发射级，也就是他的排列顺序应该是一 b a e、 c b， 我们看一下型号，然后再到网上查一下资料，看看是不是这样，看看它是什么型号啊？这是一个 b 七七二 p 的 三极管。好，我们到网上查一下资料，看看跟我们实测的结果一样不一样，结果也是一致的。 我们再来测一个大功率的三极管，看看这种方法还适不适用啊？这个是正的，然后这个是一角，这个是二角，我们先测一下一二角， 这个现在不打通换一个角。好，现在可以看到是零点五六二三， 我们假设一角是几级，我们再测一下另外一个啊，假设正确啊，这是零点五四八八八七，然后这个是零点五六一九，嗯，这个的导通电 电压就是金属壳的，这个导充电压要低，所以按照我们呃的规则，应该是这个是集电集，就是这个金属壳是集电集，这次这个二角应该是发射集。 好，我们看一下他的型号，然后到网上查一下资料，看看正确不正确。这是一个 on 三零五五的大功率三极管，经查询结果也是正确的。 最后我们做个总结，第一步，找积极，一只脚固定测其他两只脚都倒通的是积极。 第二步，确定晶体三极管类型，积极接红表笔与其他角导通的是 npn 型。反之，积极接黑表笔与其他角导通的是 pnp 型。第三步，通过测量其他两只角 与积极的开启电压，判断极、电极和发射极，开启电压低的是极电极，开启电压高的是发射极。今天的视频就到这里，谢谢观看，喜欢点赞加关注！

非常稳定的五幅。再来看第二个图，第二图呢是一个七九系列的，七九系列和七八系列区别在哪里呢？大家要注意，七九系列他的一角是一个公共端，或者说是一个接力端啊，二角是输入 哎，三角呢是输出哎，区别就这一点，大家注意就是了啊，好，这是我们看到他的一个应用原理图， 好，来看下谁电路好，我们来看这个电路，这个电路呢运用非常广，大家呢一定要熟悉这个电路啊。首先来看这是个变压器，进行变压，将二百二十伏变成一个八伏， 然后呢调试整流，整流之后呢进行电容滤波，那么我们在这个电这个电容上，我们可以算一下他的电压大概多少啊， 我们就按一点四倍的优二来算，关注上方民容电器集团，回复电器，获取更多行业资料。 有二十八伏一点四倍，那八乘以一点四啊，大概是十几伏是吧，大概是十一伏多，好，十一伏多，然后呢你看这是一角，这是二角，这是三角， 那一二输入二十三的输出，那输出在这呢就得到一个非常稳定的一个五伏的这么一个电压啊，这是一个用的七八零五 rm 七八零五， 这是我们看的啊，输出一个正点样的，那七九系列怎么用呢？我们来看一个正负电源，一个双电源的电路图，好，大家看这个电路图，这个电路图呢，他输出的就是一个双电源 正负电源啊，你看在输入端，这是一个正失误，负，这呢是一个负失误负，中间呢是 d， 中间是零负啊，他两个之间上下呢是多少呢？是一个三十负啊，哎，这是一个总的是三十负的电压，中间是零负，所以，所以呢啊，这两个点之间就是一个正式无负，这两个点之间呢就是一个负时无负， 那他怎么来接的呢？首先来看一下这个变压器，他是用了一个带中心出头的，你看这有一个出头带中间出头的变压器，然后呢用来调水整流， 把中间的竖头呢，你看接着是怎么来，怎么来连接呢？大家看一下，他是这样连接的是吧？好，你呢相当于把他开到这个地就是了，在上面接一个七八幺五，在下面呢接到一个七九幺五， 所以这样呢就输出一个正负电源，正负十五伏。 那在试用当中这个三档稳压器它的输入电流能达多少呢？

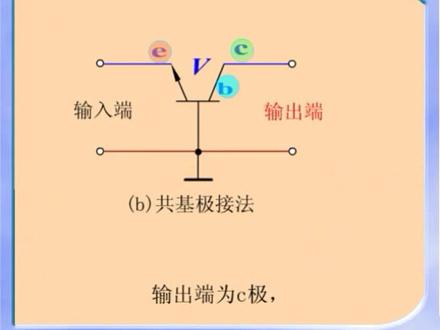

三极管的偏置电压和三种连接方式，三极管的工作电压比起二极管来要复杂一些。 b 一 c 增 分别代表积极发射极极，电极通常在他的一级加正向点压， c 级加反向点压。 因此 ntn 型管的一级电位低于非电位 tnt 型管则相反。正如我们从图符上看到的 三极管发射级上箭头方向所示，由于三极管并非两个平衡节的简单组合， 所以我们不可以随便将发射极和极电极颠倒。使用三极管有三种基本连接方式， 分别是共 b、 共 e、 共 c 级接法。共发射级和共级电级都以 b 为输入端。在这里我们一定要注意， 在共积极接法时，输入端为一级，输出端为 c 级，不要因为涉及上箭头方向所指而忌颠倒了。

我们知道三极管可以做开关使用，那他是如何做开关来使用的呢？最简单的就是使用了 pnp 三极管，今天给大家介绍一下如何利用三极管控制横流驱动芯片得电与断电，从而控制 led 灯的亮。当然我们这里使用的是单片机控制三极管的通与断， 接下来看看该电路是如何工作的。首先看到的是驱动 r e d 使用的电流等于五百毫安，要使 r e d。 点亮，只需要 t o e 机。为了减少单片机对三极管 t o e。 的控制电流，我们可以加上一个 n p n 三极管 t o 二来降低单片机输出电流。 假设 t o 一的放大倍数等于五十， t o 二的放大倍数等于十，那么 t o 一的积极电流应该等于五百除以五十等于十毫安，所以 t o 二的积极电流等于十除以十等于一毫安。当然这个电路想要正常工作，还需要添加四 四个电阻， r 一和 r 四分别是 t u 二和 t u 一的限流电阻， r 二是 t u 二的下拉电阻， r 三是 t u 一的上拉电阻。当单片机输出高电瓶时，三极管 t u 二导通，这样势必会导致 t u 一的积极通过电阻 r 四接地了， 所以最终三极管 toe 也会导通，这样横流芯片供电，从而点亮 r e d。 当单片机输出为第一电瓶时，在电阻二二的作用下， to 二快速断开了，这样将导致三极管 toe 的积极在电阻二三的作用下被拉高了，所以三极管 toe 断开了，从而断开了横流芯片的供电电源，这样 也就关闭了 r e d。 老铁您看会了吗？喜欢的各位看官老爷们赶紧收藏、下载、保存、转发分享起来吧！

大家好，我是华哥，今天和大家讲一下七八零五和七减零五， 他两颗三端稳压管，他的这个引角机线方法和他有什么不同？第一颗上面这一颗是七八零五，他是正负稳压输出，他的引角功能是一角进，二角基地，三角输出七九零五是负负稳压输出， 他的隐胶功能，一角基地，二角进，三角输出七八零五和七九零五。不统之处是一角是进，这个是一角是基地，二角是基地，这个二角是进 他三角三角都是相同的。也就是说我们七八零五和这个电影 年级的时候，用一个十二伏的宫殿，十二伏的正解给这个一角，负解给这个电，然后呢三角他就是属鼠，有这个正负的问题， 这个呢就是七九零五，我们的基法就是一角是集，这个负减，二角是集这个负十二伏，三角输出一个负五的稳压电影。

记录生活，分享知识。大家好，我是大飞，又收到网友寄过来的一块电源，那么咱们下面就一起来看一下这块电源是什么问题。 好，咱们现在来看一下这块电源，这块电源呢是一位铁杆粉丝寄过来的这块电源他自己在家里修了，但是没有修好， 接过来让我看一下。那么在说这个电源的故障之前，我们先大致来看一下这个电源的一个结构啊， 这个电源他采用的一个芯片是三八四五啊，三八四五，而且经过跑线路呢，他这个前机这个驱动部分 跟咱们这两天讲的这个明伟 n e s 三五零杠二四，他的前机驱动一模一样，而且用的电阻的组织也是一样的， 那么这样子我们修起来就方便多了啊。咱们现在再来回顾一下咱们前面讲的这个电路图啊，看一下这个电路图，这是他的前机驱动 前移驱动，从这个三八四五的六角出来之后，到这经过一个六百八十欧电阻，然后加在这两个三极管的 一个积极，这个三极管呢，它是一个驱动三极管，这个三极管是一个关断三极管，上面这里有个文案二极管，这是两个五点一 u 的驱动电阻，那么最上面这里有两个开关管并连啊， 跟这个板子是一模一样的。那么咱们前面讲这个电路图的时候啊，讲到，如果说这两个管子这样了之后，他 这里这个驱动电阻还有这个 vr 二极管极容易损坏，那么我们来看一下这一个电源啊，这一个电源据网友描述说， 最开始是炸两个开关管，炸保险，他把这个保险和开关管换了之后，发现这个三八四五七角供电正常，八角五伏正常，但是这个板子就是不工作， 那么按照我们的经验啊，就来查这一个稳压二极管啊，查一下这个稳压二极管是否击穿，然后再查一下 这两个五点一欧的驱动电阻啊，看一下咱们之前修的那一个 板子啊，他那个五点一欧的驱动电阻用的是切片，而这个板子上面用的是直插式，这种电阻啊，其实原理都是一模一样的， 这两个三极管一个是驱动，一个是关断，那么我们现在来看一下这块板子怎么修啊？实际上这个板子啊问题已经找见，而且已经修复，但是我已经把它恢复原状啊， 为了就是给大家来讲明，像这一种情况怎么修啊？那么他没有驱动，一种是保护啊，这个三八四五保护了，那么就要查他的保护，银角、三角 和二角或者一角，那么经常这几个眼角都没有问题，保护眼角没有 问题，那么就只剩下他的输出，就是六角的输出啊，他的故障率也很高，那么就顺着他的六角开始查啊， 先找他那个六百八十欧的驱动电阻，那个驱动电阻是哪一个呢？我们啊看一下啊，看一下，看是哪一个， 不知道大家在手机上能不能看得清楚啊？六百八十欧，他的第一环是 蓝颜色，大家可以看一下，就是这一个电阻啊，这一个电阻，那么咱们测一下这一个电阻是不是跟六角相连啊？跟六角相连， 大家可以看到啊，这一个电阻就是跟六角相连，那么我们来测一下他的组织，看对不对？ 大家可以看一下六百七十四五，证明从六角过来接的这个电阻没有问题。 那么看一下啊，经过六百八十欧的这一个电阻过来之后，就直接加在了三极管的两个三极管的积极，咱们看一下啊，那么就是这一段啊，咱们测一下， 大家可以看一下啊，到积极是通的啊，他已经送到这里了，咱们就查他这两个，一个驱动三极管，一个关断三极管啊，查一下，打到 二极管档位，咱们把这个背光打开吧啊，打开，咱们现在来查这两个三极管，哎呀我去，大家可以看一下啊， 这个三极管啊，两边是叫的， 那么咱们先把这两个三极管拆下来啊，拆下来 好了，拆下来一个啊，拆下来一个，呃，咱们再看一下这一个啊，把这一个也拆下来 好了。这两个三极管都拆下来了，拆下来咱们下来 测一下，看这两个三极管是否击穿，还是板子本身存在短路啊？ 我去，这个三极管击穿看一下这个三极管是一个什么型号？ a 幺零二零，不知道大家在手机里面能不能看清楚啊？ a 幺零二零，再测一下这一个三极管， 哎，这个三极管没有问题啊，看一下这个三极管的一个型号， 他是一个 c 二六五五。 c 二六五五刚好跟这个 a 幺零二零，他是一对对管啊。 c 二六五五，他是一个 n pn 的三极管，那么 a 幺零二零，他是一个 pnp 的三极管。那么很简单了， 他这个 a 幺零二零就是一个官段三极管，呃， c 二六五五就是一个驱动三极管啊，为了保险体现，咱们再把板子上再检查一遍啊，看还有没有短路的地方。 这颗二极管呢？是他那颗稳压二极管，咱们测一下一点六九， 应该没有问题啊。咱们测一下这两个驱动电阻啊，找到电阻档位， 五点二勾正常， 五点二欧正常，然后测一下这个电阻，这个电阻他是给这个驱动三极管，也就是说咱们刚才猜的那个 c 二六五五几点几供电的啊？测一下这个电阻组织 十五十五，在咱们这个图上来看一下啊，看一下这个电阻值是多少， 大家可以看一下这里这个二十四啊，是一个十五的电，那么证明这个电阻也是正常的。呃，再测一下这一个电阻吧，这个电阻是多大的？五点一 k 啊，五点一 k 呢，就是这里这一个 电阻啊，二十三，这个电阻五点一 k 的，那么这几个电阻都正常。再测一下这里这个四幺四八啊，如果说这个四幺四八没有问题的话，咱们就可以换三极管了啊， 哎，反向有个零点四九，看一下正向， 正向零点四五，他这个是是是什么问题呢？咱们把这个二极管调起来看一下啊，他有时候在这个板子上测不准。好了，这个四幺四八现在已经调起来，咱们现在再来测一下 正向零点五三，测下反向，反向不通，这个二极管没有问题啊，那么他周围的电路都检查了，没有问题，那么咱们现在找两个，呃，三极管换上去啊，换上去试一下 看一下啊，这个是二六五五， 二六五五，再找一个 a 幺零二零， a 幺零二零， 咱们再换之前先测一下啊， 看一下这一个是 a 幺零二零啊，测一下 a 幺零二零，他是平 p 啊，平 p 三极管 零点六八，零点六八， 没有问题啊，再测一下这一个 零点六七，零点六七，这两个三一管都没问题。呃，咱们先把这个焊孔处理一下，然后把这两个三一管换上去啊， 剪掉多余的银角，那么咱们现在就来通电试一下，看能不能正常啊。好，通电大家可以看一下啊，板子的指示灯现在已经 已经亮了啊。呃，那么咱们先把板子翻过来，测一下他这个输出电压，看正不正常啊。好，咱们再次通电啊， 大家可以看一下啊，输出十五点七分，十分稳定啊，这个板子成功修复啊啊，就是天机驱动电路上一个三极管击穿啊引起的故障。 好了，这个板子就给大家分享到这里啊，那么通过观看刚才的视频，相信大家在视频中已经看到了这块电源最初的故障是没有输出，那么通过我们检查室发现他前机驱动电路上一个驱动三极罐击穿，那么把这个驱动三极罐拆下来之后， 在检查芯片周围的电路，没有发现损坏的原件，更换同性号三极管 上电测试一切正常。输出十五点七分，十分稳定啊，这块板子完美修复， 那么像三八四五这种电源啊，其实修了很多啊，他的大部分问题啊，都出现在他的驱动电路上，所以说大家在遇到类似问题，可以按照此方法进行检修。 好了，咱们今天的视频就给大家分享到这里，大家有什么问题请在评论区留言，喜欢大飞请关注、点赞加转发，拜拜！

今天在看书的时候看到一个电路，嗯，如果把两只那个三极管就这样连接 这个点这个三极管，把这两个三极管这个 b 机给他那个连起来，这两个 b 机之间的电压是多少？顶上是一个正五伏电源，底下是负五伏，上面是一个 pnp 的三三极管，中间是一个 npn 的三极管，嗯，这两个 c 级是悬空的， 这个五伏的电通过这个 pmp 的一级这样连起来，这也是这个发射机，发射机也是连到这个负五伏的这个这个电源上，电源轨上把这两个中间的这个积极传连起来，这个积极的电压是多少？ 这是我实际把刚才那个电路搭了出来，就是那个顶上是一个 嗯，二 n 三九零六的 pnp， 三极管，底下是二 n 三九零四的 npn， 顶，顶上是重五伏的电源，底下是负五伏的电源，这是零电源。 这个现在这个这个是接的电压表，这电压表的负极，这是这是电压表的正极，正极接到两个积极之间哈，两个积极之间是按照刚才那个电路连起来的，可以看到这个电压零点零五伏， 零点零零六，基本上是零服啊，可以认为是零服， 这是这是我对刚才那个左边这个电路的理解哈，这个拼音拼三极管内部他是有，可以认为是两个那个，嗯，两个那个二极管， 嗯，以这样的方式连起来，哈，这个负极对着负极 n 拼，可以认为是两个二极管这样连起来，正极对着正极，然后这个电路是这样接的，哈，这两个积极连起来，这相当于就是这个 这个拼音拼里边这个，这其中有一个三极管，一级和 b 级之间的这个二极管啊，正极留下来是可以导通的哈，然后穿到这个这里来，然后这个 npn 这个里边这个 b 级和一级之间这里有个二极管，他也是正向偏置的哈，这样就可以导通了。 导通，因为这个电路是上下完全对称的哈，中间这个电电阻分压，就是那个 二极管导通，相当于一个微小的电阻哈，创上这个四点三的，这也是四点三的，这这个二极管导通也是一个微小的电阻，他们两个就是相当于上边的电阻加起来，两个电阻加起来是一样的，所以他中间分压之后应该是接近零伏的一个电压，这是我对这个电路的一个理解。
