储罐倒装安装动画演示

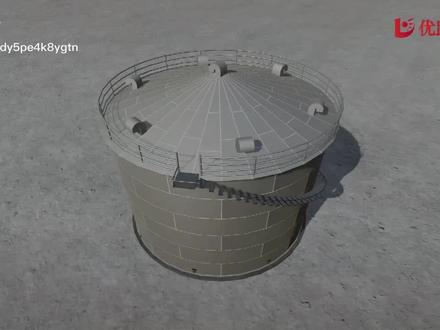

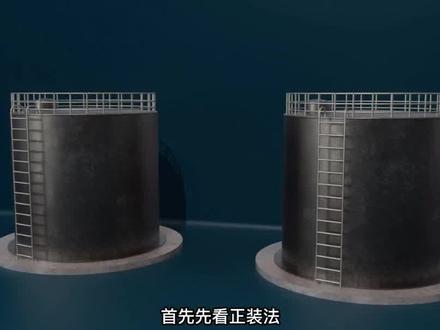

先先看正装法，我们将储罐还原到安装之前，第一先将罐底在基础上铺焊好，那在这里我们可以看到，罐底是由很多板块组成的，罐底铺焊好以后，将罐壁的第一圈壁板在罐底上组队焊接，先焊接纵向的焊缝， 然后再与底板焊接环向的焊缝，接着用机械将第二圈地板与第一圈地板竹块组装，那么在这里我们将模型进行简化，其实呢第二圈跟第一圈一样，他也是一块一块的， 那好我们组装完，先焊接纵向的焊缝，然后再焊接第二圈与第一圈臂板的环向焊缝，按此顺序依次向上，直至最后一圈臂板组焊完毕。随着臂板慢慢变高，那么我们也需要搭设脚手架，所以这种方法 牵扯到高空作业也不安全。接着我们看储罐倒装法施工，首先也是罐底板铺设，然后在铺好的罐底板上安装最上圈壁板，那么这里要注意，这一圈壁板其实呢是在这个位置，接下来制作并安装罐底， 然后进行整体提升，那么我们在提升的时候，可以使用电动葫芦或液压提升系统， 提升完在下边就有一个空间，我们在下边安装下一圈壁板，然后再进行整体提升，一直到最下一圈壁板。那么这样呢，就把储罐安装完毕了， 很显然这种方法他基本上都在地下进行施工的，避免了高空作业，保证了安全。最后教材知识点也放到这里，大家可以截图保存，方便学习。

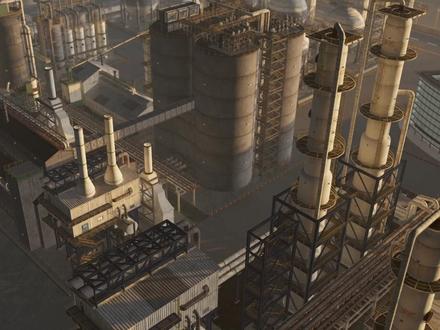

我们来到小超人的秘密基地，来看今天的知识点。一二，建机电金属储罐倒装法施工。回到场景中，我们可以看到很多储罐和球罐，我们将储罐罐顶、罐壁和罐底板去掉，来看它是怎么建造起来的。首先储罐壁板预制， 我们恢复第一圈壁板，可以看到它是由很多块组成，每一块壁板都需要严格的检查才可以组对焊接。我们拿出其中一块，把它立置放在平台上，用样板检查， 垂直方向上用一米直线样板，间隙小于等于两毫米 水平方向上我们用弧形样板检查，全长为两米，间隙小于等于四毫米。 下边储罐顶板预制。顶板也叫瓜皮板，我们拿下了一块放在台面上，首先检查两对角线之差，绝对值不要大于五毫米。然后将顶板翻过来， 在这一面他是要焊接金板的，如果金板不够长，那么需要搭接焊接，他的搭接长度为金板宽度的二倍。我们将金板还原，将弧形板翻过来， 此时它已经成型，我们用悬长为两米的弧形样板检查，间隙不要大于十毫米，有时候也会把顶板放在胎架上检查。第三，包边角钢预制。有些朋友不知道包边角钢是什么， 那么我们把储罐还原，将罐顶取开，现在就看到包边角钢，它也是一段一段的包边角钢滚制完成也要用弧形样板检查，间隙不能大于两毫米。 最后我们将储罐还原教材知识点也放到这里，大家可以截图保存，方便学习。临近二节考试，小车上还有一些资料，基础类的图文并茂，方便考前记忆 攻克案例。他会将教材中可以灵活考察的知识点，我们用案例题的形式展现给大家。如果考察记忆的知识点，那就会用案例几百问的形式，也就是一问一答的形式展现给大家。 我们还有思维导图下来一百五十多页，非常的详细，而且框架梳理的非常到位， 这块用来进行冲刺学习是非常好的效果。如果想要的可以找我的助理建造师十七这个账号。 下一期呢，会给大家介绍介绍小陈新开发的 app， 里边有很多的新功能，都可以帮助大家更好的理解，更直观的认识知识点。本期我们就讲到这了，我是小陈高 sir， 下期再见。

往那挡点， 快跑，快跑，快跑。 好啊， 过来，过来。 哎呀。

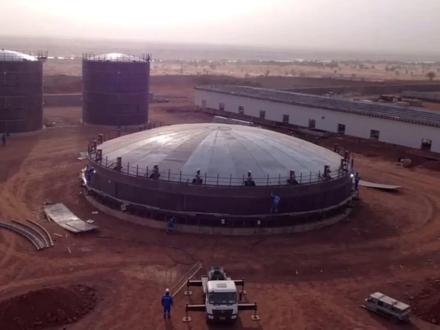

一二建考试中，储冠倒装法施工是众多备考者垢病的一个章节，一个视频打通任督二脉坦克讲机电，越听越来电。大家好，我是坦克老师，那随着粉丝的增多呢，我们后台的提问呢，也逐渐庞大起来啊， 我准备出一个合集，叫有问必答系列，也算呢，你把你的疑问提出来，老师呢，给你出讲解视频啊，那我们来看第一个粉丝的第一个问题，他说了，唐老师，您能否帮我讲解一下我们储罐这个倒装法施工，哎，你看啊，那今天讲到倒装法施工，我们要从第一步开始啊，叫底板的铺色，我们这个底板呢，有两部分组成，一个叫中浮板，一个叫边缘板。 那中浮板啊，就是位于我们整个底板中心。哎，这一部分呢，一块比较长的板啊，我们叫中浮板，那在外边这一圈，哎，我们叫什么呢？我们叫边缘板。 记住，我们铺色的第一个细节就来了啊，我们一定是从什么呢？从这个中心向外去铺色，这种铺法呢，可以有力的去避免我们整个这个拼装的误差，至少中间是不会有的啊，好了啊，那铺完之后，紧接着我开始焊的时候，你记住你要先焊什么？先焊我们中幅板，再焊我们边缘板， 哎，先焊中间的中弧板，再焊外边这一圈的边缘板。那对于中弧板的焊接呢，我们有要求，什么要求呢？记住我们是先焊啊，短焊缝，后焊长焊缝。那你来看啊，我们整个中弧板，他所拼接的这个缝，哎，有这个短的，哎，这个短的啊，也有什么呢？也有这个长的， 我们怎么焊？我们要先短后长啊。好了，焊完中弧板之后我要焊什么？焊外边这一圈边缘板。记住，边缘板的焊接呢，我不是一次性给他焊全啊，我是分两部分，第一部分呢，我要先焊边缘板的外侧三百毫米。那你来看啊，我们整个边缘板在拼接的时候，他是不是有一条完整的拼接缝啊？这个拼接缝呢，我不都给他焊全，我先从外边 往里延伸三百毫米的这么一个距离啊，我指什么呢？先焊一部分，哎，记住，我这一部分的焊缝呢，相当于是把我们整个边缘板给它定型了啊。哎，这个圈呢给它定型了，所以它的焊缝呢比较重要。我要对这个焊缝呢要进行什么？要进行无损检测， 无损检测没问题了，还是焊什么呢？焊顶圈 b 板好了啊，那这几个圈板我们借这个机会啊，给大家梳理一下名词啊，记住，跟我们整个顶壳啊，跟我们整个这个顶板顶壳所连接的这一圈 b 板，我们叫顶圈 b 板。然后呢跟我们底座所接触的这一圈 b 板，我们叫底圈 b 板。哎，一个是顶圈，一个是 底圈啊，然后呢中间这部分呢，我们叫其他的 b 板啊。好了啊，明白完以后我要看我先焊什么呢？先焊顶圈 b 板 没问题了。焊谁啊？焊包边角钢。那什么是包边角钢啊？相当于我们顶圈臂板跟我们顶板之间用来衔接过渡的这一圈角钢，我们叫包边角钢。包边角钢的焊接顺序呢？哎，他是先内后外啊，先内后外，焊完包边角钢之后紧接着焊什么？焊最上面的顶板。所以说啊，当我把这三个啊，哎，当我把这三个 焊完之后，相当于我对于整个储罐的它的脑壳，哎，脑盖就给它焊好了。那焊好之后呢，我要把这个脑盖啊给它拿起来，哎，拿起来一层焊一层，拿起来一层焊一层，直到焊到我们最下面的底圈壁板，比如说这个图啊，我把这个脑壳， 哎给他拿起来啊，拿起来一层焊一层，拿起来一层焊一层，直到焊到最下面这个底圈壁板。当我底圈壁板焊完之后，哎，我就把它呢落在我们整个底板的上面了，我紧接着要对它的大角焊缝来进行焊接了。那什么是大角焊缝呢？也说呢，我们底圈壁板是垂直的， 哎，底板是水平的，那他俩之间一定会形成两个大角，两个九十度的大角，这两个九十度的大角呢，我们就叫做大角焊缝，我们也是先焊内侧的， 再焊外侧的，他也满足先内后外啊。好了，焊完大小焊缝之后，我们整个边缘板剩下那部分焊缝，我要开始焊了，哎，下一步我要焊边缘板的剩余焊缝。最后靠谁来收尾呢？靠边缘板与中幅板的收缩缝来收尾，这个收缩缝指的就是边缘板跟我们中幅板之间形成的这一圈 圆形的焊缝，我们叫收缩缝，当我焊完它之后，相当于我把整个储罐的最后一步就完事了。好了啊，那以上就是从头到尾，从零到一，我们整个储罐它怎么去焊呢？我们在里边啊，第一我要从中心向外去铺我们的地板。第二啊，我要先焊中腹板，再焊边缘板， 然后中板呢，记住，我是先焊外侧三板，然后呢，做无损检测，没问题了，我开始焊脑壳了，这脑壳也是由下往上开始焊的，先焊顶圈壁板，再焊包边角钢，再焊我们顶板。当你把脑壳焊好之后，哎，你拿起来一层焊一层，直到焊到谁啊？焊到我们底圈壁板 最下面那圈啊，那么底圈臂板与我们整个底板之间会形成大角缝，这个大角缝我们先焊内侧，再焊外侧。最后啊，我把谁呢？把我们整个边缘板的剩余这部分焊缝呢？我给他什么？给他焊好，最后一步靠谁收尾呢？靠这个收缩缝来进行收尾。 我讲完数据之后呢，紧接着啊，我要看一看我们各个部位的焊接技术要求是什么？记住啊，这一部分我在我们教材里边呢，可可谓是五花八门，每个部位的焊接呢，都有自己独立的描述，特别不好背，有的相同，有的不同。那你说我可不可以出一个模板，把这些东西一网打尽，我是不是就可以得分呢？当然可以啊，老师送你一个模板 啊，我们就不用挨个去区分剂了啊。记住，不管问我们任何部位的焊接技术要求，我们都可以这么答。第一，焊工要均匀分布，什么均匀分布呢？在这一圈里边，哎，这个焊工要分布均匀。然后呢，叫什么？同一方向进行施焊？则是啊，他们的焊接方向呢？ 是什么？哎，是一样的，叫同一方向施焊。而且他们采用的焊接方法呢，我们都可以用两个啊，一个叫分段退步焊，一个叫跳焊。 然后呢，我们焊接的顺序，记住啊，永远是这两个，你要先给他写出来啊，叫先短后长，先焊短焊缝，后焊长焊缝啊，然后呢，叫先内后外，先焊内内部焊缝，再焊外部焊缝。但你记住啊，只有谁只有一个是例外，就是我们 b 版的环形焊缝啊，就这个焊缝 a b 版的这一圈环形焊缝啊，这个焊缝是唯一的一个特例，它是唯一的一个是先外什么后内的？它是唯一的一个先外后内的，除了它以外，我们其他的部位都是先内后外，哎，只有它是先外后内啊。 好了啊，那你看啊，我可不可以利用这个模板，我就把所有部位的焊接技术要求是不是我们就给它掌握住了，不管你问我什么，我是不是都可以拿这个来得分？好了啊，那这里边我们要解决一个概念啊，什么叫分段的退步焊，什么叫跳焊啊？那比如说由 a 到 b， 哎，有这么长的一个什么焊缝，我会人为的把这个焊缝呢给它分成几段啊？ 比如说一二三四五，我会给他分成五段，然后呢，我以每一段的终点往回焊，这叫什么？这叫退步焊啊，这叫退步焊。也是呢，我不会从 a 直接焊到 b 啊，我会这么去焊啊。好，那什么叫跳焊呢？指的是啊，我先焊一三五， 再焊什么再焊二四。记住啊，这两种方法呢，是有效的，能够避免我们焊接的变形和硬的一种措施。以上就是我们说的这个焊接的回答模板，好了，你学会了吗？如果你学会了，你给老师点赞收藏，把你想听的下个视频给老师留言，那么我们不见不散。 这个回答模板适合任意部位的焊接。回答多写不算错，懒得费脑筋的可以无脑套用，记住唯一那个相反的就可以了，你学会了吗？

我们先看一个三 d 动画，看完这个三 d 动画以后呢，再来看具体的知识点学习。倒装法是一种广泛应用于钢制储罐安装的施工方法，其施工程序与传统正装法相反，通常自上而下进行安装。首先进行底板辐射施工， 底板辐射完成后，先进行中腐板焊缝，焊缝先短后长， 在焊接罐底边缘板对接焊缝靠边缘三百毫米部位，其他部分先不进行焊接，接下来进行第三圈顶层壁板的焊接施工。第三圈壁板施工完成后，进行包边角钢与顶层壁板角缝的焊接，包边角钢是连接罐体和顶板的过渡板， 然后进行罐底板的辐射焊接，完成罐底板与包边角钢角缝的焊接。 利用边柱法或者中心柱法将其整体提升， 再进行第二圈壁板的纵缝和环缝焊接，将其缓慢提升，再进行最下一圈的辐射焊接，最后在底圈壁板纵焊缝焊完后，焊接罐底与罐壁板连接的大小缝，先内后外， 接着完成边缘板剩余对接焊缝，最后完成边缘板与中幅板之间的收缩缝。 好，那这个动画看完了，接着我们来看一下啊，这个焊接顺序是怎样的？那既然叫倒装法对吧？首先呢，你这个罐底板先弄好接呢，就看罐底板中幅板向着中幅板焊缝，那中幅板焊缝焊完以后呢，就是边缘板了， 贯底边缘板对接焊缝靠边缘的三百毫米部位，他这个边缘板对吧？边缘板对接焊缝这里他没有焊完，他是焊了靠边缘这三百毫米，是不是还留了里面这一部分呢？里面这一部分他是最后焊的啊，里面这一部分你看在这里 是在这个位置焊的边缘板，剩余的焊缝不要着急，先焊一部分，就是靠边缘的三百毫米部位，这个是边缘板，那焊完以后就开始进行我们这样的 b 板施工了，因为叫做倒装法，对吧？对于倒装法而言，同学们是不是先要把顶层 b 板包括这个灌顶板给搞上来？所以说你看这里啊， 他先进行了从上往下的施工啊，顶层壁板和最顶层的壁板呢，他进行中缝的施工，就像这里先把这个顶层啊顶层的壁板最上面的一圈壁板 中缝焊好以后，那接着就是要上包边角钢了，包边角钢和顶层壁板的角缝，就像我们的图中这边呢有包边角钢，对吧？和这个顶层壁板把它整到一起，那整到一起是不是又到了上面这个冠顶的板呢？冠顶的板你看一下，那接着是到了冠顶冠顶板焊接啊， 那你这个顶层壁板中缝啊，包括这个包边包边角钢与顶层壁板角缝焊完以后，把你的冠顶板焊完以后，那是不是还得想办法把这个冠顶板和包边角钢连接到一起？ 冠顶板与包边角钢角缝焊到一起，那这个时候是不是把这个顶层这一圈壁板啊，和这个冠顶通过包边角钢把它连接固定在一起了，对吧？那这个时候呢，你把它顶起来啊，把它顶起来，接着呢开始进行下面的其他各圈壁板的中缝，再去进行环向焊缝的焊接。好，那接着就是冠底， 然后你各圈壁板依次呢从上往下到了底圈壁板，对吧？罐底与罐壁板连接的大小缝啊，这是到了最后一步，对吧？而且要等到啊底圈壁板重焊缝焊完之后再继续焊，满足我们的先重后环原则。好，那接着就是刚才讲到的，我们前面在第二步，像这个罐底的边缘板是不是焊了三百毫米，靠外侧对吧？靠边缘的，接着就是边缘板剩余对节焊缝， 边缘板剩余对接焊缝这一块，那另外呢，就是最后焊边缘板与中幅板之间的焊缝，边缘板与中幅板，对吧？这是这一块他的焊接要求啊，什么叫边缘板与中幅板的这样的对接焊缝呢？我们回过头前面来看这样个图，那你就比较明白了，边缘板 对吧？这边缘板中幅板，这是像这样的一个规格的，这样的一个界限正多边形啊，他就是中幅板和边缘板这样的收缩缝啊。好，那明白以后我们再接着往下看，接着往下看这样的一个收缩缝啊，好，那明白以后我们再看后面知识点就比较好理解了。

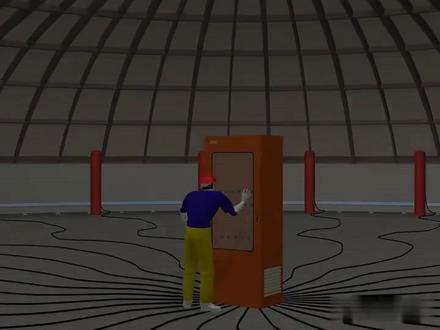

地板和帐圈之间焊牢二十八个吊耳，在灌底板之上，沿地板内壁均匀的布置，二十八根独立为干，将电动葫芦挂在为干的顶端，将吊钩勾在比焊好的吊耳上， 电动葫芦和控制箱之间用电缆连接，调试好提升系统。在安装和调试提升系统的同时，将第二圈壁板沿以焊接好的第一圈壁板的外围安装与壁板定位板内， 并焊接好除最后一个收口纵缝外的所有纵缝的外侧焊缝。二、开始提升， 按下中央总控柜的总按钮，二十八个电动活路将同步启动，在每个微杆之下布置 观测人员，观察各部位壁板的提升速度，保证同步提升以及每个葫芦受力的一致性。三、组队壁板提升至规定的位置，将上下两臂板之间的间隙调整至设计要求，进行壁板间环缝的焊接。 四、第三圈壁板的安装。将第一圈壁板上的帐圈和吊耳拆除，并安装于第二圈壁板之上，用同样的方法围好第三圈壁板后，向上提升第二圈壁板。 五、其他壁板的安装。一共九圈壁板，其他各圈壁板依照同样的方法安装完毕，直至最下面一层壁板提升完毕后，拆除底板上的壁板限位板，放下上部罐体。

这是一个大型储罐安装过程，我一直以为里面啥也没有就完全是空的，等建造完成后，把油液从上面灌进去就行了，实际上里面还有一层可以移动的福鼎，所以这种罐子也被称为福鼎罐。 这个浮顶的作用就是当罐内油液发生变化时，他会随着液体的增加或者减少而上下浮动。浮顶与关闭之间还有密封装置，能有效防止了有害气体的泄露以及储存过程中液体蒸发所带来的损耗。 那么里面有福鼎液体是怎么灌进去的呢？肯定不是从最上方输入的，因为福鼎还在下面呢。来看看这个动画就能明白，入口还是在福鼎的下方，直接将液体泵入进去， 福鼎也就会随着液体慢慢升起。这种储罐分为外福鼎罐和内福鼎罐，他们之间最大的区别是福鼎上方的拱顶，内福鼎罐上 上方有固定的拱顶，而外浮顶罐没有，只有浮顶漂浮在储液表面作为浮动顶盖，随着储液的变化上下浮动。外浮顶油罐的特点是罐顶可以上下浮动，罐顶紧贴着油面，能大大减少油品的损耗，也比较安全。常见于大型原油、燃料油、重油储罐 内服顶罐。因为有固定的拱顶，能有效防止风沙或灰尘的侵入，保证储液的质量，同时使液体无蒸汽空间，还能防止火灾爆炸，从而避免造成大面积燃烧，特别适合存储高级汽油以及有毒的石油化工产品。没想到储罐内部还有这样的设计，是不是没用的知识又增加了呢？
