这一讲,我们学习怎么画房梁,看这里虚线单虚线,我们在梁房草图上经常表示梁,这里 l 就是梁的首字母 l w 宽梁宽二六零,梁高二三零, 量宽二六零。下面我们画一下,例如这个三间门面房量在这里。首先呢,我们 在这切换到墙体图层里,例如,如果你有量的图层,你单独放到量的图层里也行。例如,我用其他颜色的一个虚线表示,哎, 这个是表示什么呢?这是线宽,默认就行。线,这个线形不想要虚线,这里没有,我可以其他加载。选择一个虚线,确定,确定,这个时候我们在 选择他就有虚线了。我用红色的虚线下面画房梁 l, 然后点一下到对面,因为图纸上写的量宽二六零,这个时候,哦 确定指定片一距离二六零,确定选择片一空格完成。这个时候你看这个虚线不是很理想 啊,我们学过蓝框和绿框,我用绿框这样碰着为选中,把两根线选中, ctrl 加一,一二三四的一, ctrl 加一键。这个时候这里有个线性的设置, ctrl 加一线的 个性的设置啊,线性,这里可以改线的颜色,虚线粗细,图层等等。所有的,这里我们只改一个线形比例,这里改成十, 哎,看看这虚线变了,你的数值越大,他的虚线虚的越狠,哎,如果十我觉得还行,满意了,那 我就点这个小叉关了这个一 sc 键盘上左上角取消好了,量宽就画好了。 如果你这一个梁画好了,其他地方也有梁。举例啊,例如,假设这里也有梁,我再改他吗?再改成什么颜色,什么线形,改成跟他一样多麻烦呀,怎么办呢?这里有个特性匹配,他的快捷键是前两个字母 m a, 你可以刷他 沙,你想让谁沙尘和他的一样都可以沙一样。那么就是说我们做好一个量之后,我们通过 m a 格式刷,就能把其他量刷的一样的格式。
粉丝10.7万获赞47.0万

大家好,今天教大家如何绘制户型的量,我们的量房手稿中的虚线就是量,在图中先用直线把位置画一下, 再用偏移命令把梁的厚度偏移出来,一般来说,梁和墙一样厚。在上面的线性控制中点击其他,再点击加载,在里面选择第二条虚线,点击确定选中梁的线段,在上面改为虚线,但是这个时候发现虚线太小了, 我们使用线性命令把虚线比例改为实,把颜色改为黄色,再使用特性匹配命令把其他线段刷一下,这样我们的量就完成了,大家学会了吗?

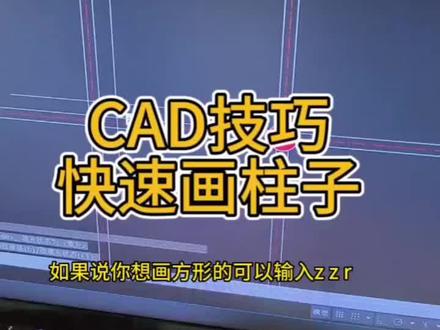

老师,图纸中的柱子怎么画?你现在输入 ccc 空格,然后点击这个中间对,你可以画圆形柱子,如果说想画方形的,可以输入。
