今天给大家讲解一下改装双面硅键盘接头的安装方式。首先我们来测量一下电脑的外径十八，我们这时候选择是应该是 m 二五的，我们内孔最大穿线是二十 二十，因为这个接头呢，它是里面的内芯呢，是多层的，跟着我们实际呢呢进行分层啊，现在我们就分好了啊，里面这个也是这样的啊，我们进行分层，分层完这样的我们是跟着这个孔呢进行测量完之后来进行分层 啊，安装的时候我们先说一下我们的几个部件啊，首先是帽子，然后到这个芯子，然后一个镜片，然后在中间体铰铰滑，公滑母滑啊，公滑母滑有方向的啊，就是我们说的 w 一 w 二，然后内芯啊，尾巴凸起啊，这里面设备设备端的， 现在我们进行组装，先要我们把电缆跟着我们的实际长度来把铠装层剥开，我们现在这个电缆是钢丝的，我们现场有可能会出现干带的，还有编织的网状的啊，我们现在讲那个视频讲的是那个干带的啊，先我们把这个帽子穿穿过去， 然后我们再穿这个外护套的芯好，穿过去之后把这个钳子也放过去，这时候呢我们再把这个中间体放下去，能扳手拧紧啊，我们是我们把手拧紧一下的，通过前端 夹紧前面的啊，对电缆进行一个前端进行密封，然后我们再套着两个坎头环啊，因为他是干丝的嘛，所以说我们把大的放到外面，小的放里面，然后我们这样的 把这个钢丝搭在上面，然后这时候我们把这个慢慢往前走套上去，套上去之后呢？我们会把这个，把这尾巴装上去啊，这里一个绳子装上去，然后，然后你，然后拧紧， 这时候我们帮助你啊，然后这头也要拧紧，拧紧然后装完之后就是这样的啊？拽不出来啊？

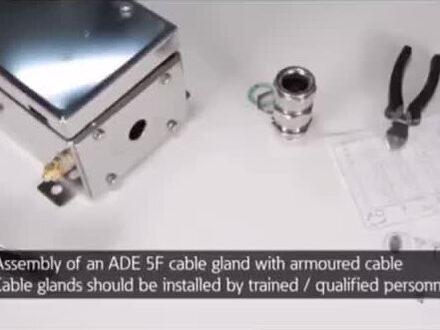

出厂配防爆合格证、产品检验报告、国家强制性 ccc 证书、 公司样本测及产品说明书。产品表面有激光刻字，型号规格、防爆标识清晰。拆开防爆铠装电缆密封接头，将外螺纹套上密封圈，拧在设备上， 依次将防爆铠装电缆密封接头组建，穿过电缆， 将组建椎环椎体压紧，在铠装电缆编织层，将中阶梯引入外螺纹接头，压紧， 压紧后再松开。如果电缆为钢带铰，则需要检查椎环椎体是否压紧，钢带入为压紧则重复上述操作。 编织层压紧后，将橡皮穿过电缆中阶梯组建，再次接入外螺纹接头后拧紧， 用扳手或者管钳锁紧螺纹 内螺纹螺母压紧橡皮并锁紧电缆。 用扳手或者管钳锁紧内螺纹螺母， 直到压紧橡皮并锁紧电缆。 防爆铠装密封接头，内螺纹接入软管外螺纹， 所有螺纹拧紧无松动完成。

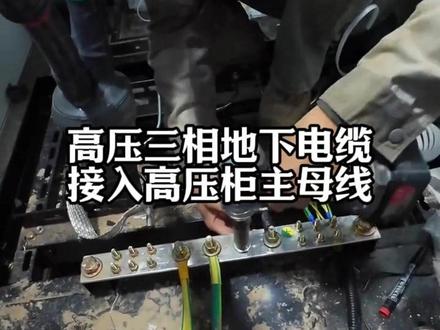

切割机快速切下电缆，工人扛着电缆转身就走，这是要把高压三相地下电缆接到主母线上。电缆已经提前穿入高压开关柜的电缆室。这条三星铠装高压电缆操作时，哪怕零点零五毫米的绝缘划痕，都有绝缘击穿的隐患。 包切后，铜导体完整露出，要将铜导体修剪到适配接线的精准长度，切割长度误差不能超零点五毫米，长了弯曲半径超标，短了接不上主母线，完全没有反攻余地。 工人丝滑的完成核心绝缘的加强，确保安全屏障达标，再套装核心的硬力锥绝缘件均匀分散强电场做好绝缘密封后，工人将电缆终端对位到柜内，主母线铜牌用电动扳手锁死，螺栓过松过紧都会损伤部件。接着就是接地作业就完成了。

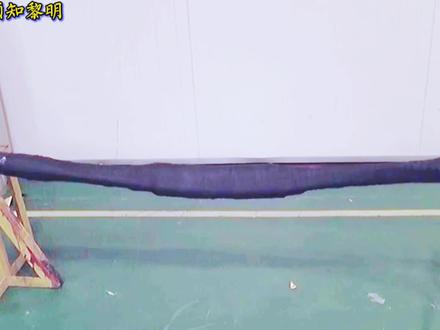

十、千伏电缆热缩中间接头制作，检查电缆前，先对电缆进行放电，检查电缆无损坏，进水用照欧表检查电缆绝缘， 核对附件与电缆规格是否匹配。据电缆前核对附件与电缆规格是否匹配。 套入内外护套及剥切电缆，对待接电缆进行较直对正聚齐。在电缆外护套端口处，按产品说明书要求长度擦拭干净，去掉污垢。 将内外护套套进两端电缆。 按照产品说明书所要求的量取外护套剥切尺寸，用笔做好切点记号。用刀先环切，再竖切电缆外护套。 将外护套剥开，露出钢镚，打磨钢镚上的防锈漆。 量取尺寸后用横立弹簧固定。使用钢锯环向切割钢铠切割时不能割伤内护套。 处理好锯断处的毛刺。切口要齐。量取，需要保留内护套的尺寸，用笔做好切点记号。 用刀先环切电缆内护套，再沿着填充物走向竖切，将内护层拨开 刀口，由里向外切割填充物，避免伤到同屏蔽。 用万用表和像标识相别两取。需要剥切同屏壁的尺寸，用 pvc 缠绕，做好切断记号。顺 pvc 带扎紧方向，用刀划一浅痕，慢慢将同屏壁带撕下， 不能伤及外半导电层，同屏壁端部要平整光滑，不要有毛刺、棱角。 从同屏壁上端量取，需要剥切半导电层的尺寸，做好切断记号。环切外半导电层，再从内向外竖切， 切割深度是半导电层厚度的三分之二，以免伤及绝缘体。撕掉半导电层后导角，避免尖端放电的可能性。 半岛垫层断口要整齐折圆，表面要干净光滑，无损伤。 量取连接管长度，按连接管长度二分之一加上五毫米处做好剥切标记。调整好剥削器刀片深度。剥切绝缘层， 剥切到标记位置时，逐渐调浅剥削器刀片深度。把绝缘断口剥切成锥体，用来分散电场分布受力， 最后用刀剥切掉导体上残留内半导电层。用砂纸打磨后，清洁电缆绝缘表面，一次性从绝缘抹向半导电层，不能来回擦拭电缆。 用硬力疏散胶将外半导电层于线芯绝缘处填平，按照图纸要求的尺寸搭接半导电层加热固定。套入绝缘管，半导管和铜网及压接， 在长短每项分别套入一组绝缘管，半导管在短端每项套入一段同屏蔽网连接导体，包绕半导电带填充胶 对线芯进行打磨清洁后，将三相电缆对齐套入连接管，按从中间向两侧顺序进行压接，去掉毛刺和锐角，清除铜线。 用半导电带缠绕连接管两端的缝隙及表面，使其和两端的内半导电层相连。 将填充胶缠绕在半导电带外，稍微高出线芯绝缘，使之光滑圆整。用清洁纸清洁线芯绝缘体及硬粒管表面。 收缩接头，用硬利疏散胶缠平硬利管与绝缘层的台阶，在线芯绝缘体和硬利管表面涂一层硅脂，避免涂在半导体层上。 将三根内绝缘管放到相应位置加热收缩内绝缘管使用喷灯时注意灭火，加热应从中间位置开始，沿圆周方向向两端缓缓推进，加热火焰朝向收缩方向。 从同屏蔽断口至绝缘管端部，包绕红色密封胶间隙，填成平滑锥面， 将三根半导体管拉至接头中央，两端对称，从中间位置开始，沿圆周方向向两端缓缓推进，加热火焰朝向收缩方向。 最后用半导电带在半导管端头缠绕，使其搭接同屏蔽 连接铜网，将铜网套拉至电缆两端同屏蔽上套住接头体。铜网套两端分别用横里弹簧固定卡紧，并在横里弹簧外包绕 pvc 带热缩内护套， 用砂纸打毛电缆内护层。将三相线芯并拢细的内护套拉至街头上，其一端与内护层搭接加热收缩， 然后使另一根内护套管搭接另一端的内护套加热收缩。 接钢铠地线热缩外护套，将电脑外护套打毛一百毫米。用铜编织带连接两端钢铠，并用横力弹簧卡紧，在横力弹簧部位缠绕填充胶， 不能有尖角和毛刺外露。将一根外护套管搭接外护套一百毫米加热收缩，然后使另一根外护套管搭接另一端外护套一百毫米， 加热收缩。安装完成后，静置三十分钟才能移动电缆中间接头。

按照附件工艺图纸要求，对电缆本体进行剥切处理。剥除外护层，依据配套管规格确定包切尺寸。电缆末端外护套留一百毫米，防止铠装散开，不能切透，伤及铠装。 剥除铠装，打磨外护套及铠装层， 从外护套端口向上留二十五毫米的钢铠，用横力弹簧扎紧，锯齿应深度均匀，不得锯透，不得伤及内护套。 剥除铠装 层，剥去内护层，防止割伤同屏壁层， 使用 pvc 胶带固定同屏壁层，防止松散。 割除填充物时，刀口须向外，防止伤及同屏蔽层。 安装接地线，在三芯同屏蔽带根处缠绕一周地线并向下引出，用横力弹簧扎紧并固定。 绕包填充层用横力弹簧固定在打磨好的铰装上扎紧固定。缠绕填充胶、密封胶及绝缘自粘带。 安装三指套，将冷缩三指套尽量套入电缆三叉根部，然后将塑料撑条抽出，先收缩三指套指身，再收缩指头。 安装绝缘管，将冷缩绝缘管分别套入电缆三箱绝缘管下端，固定在三指套搭接不少于二十毫米抽拉支撑条，使冷缩绝缘管收缩在电缆同屏蔽上。 根据箱体尺寸确定中向线芯长度。使用电锯取其 剥切同屏壁，采用撕剥方式剥除同屏壁层，防止损伤半导电层。 剥切外半导电层 薄漆，现新绝缘层，按端子孔深加三毫米剥切，并在端口到角两百四十五度，斜边长为二点八三毫米，并用细砂纸打磨光滑。用清洁纸清洁绝缘层表面，并均匀涂抹硅脂。 主绝缘表面打磨清洗绝缘层用细砂纸打磨光滑，清洗干净，使用保鲜膜包覆，防止打磨半导电层时半导电颗粒掉落到绝缘层。 制作硬力锥定位台阶，从绝缘管末端上下各量取十毫米，沿同屏蔽缠绕方向绕包二十毫米宽四毫米后半导电带作为硬力锥定位台阶。 安装硬力锥，将硬力锥内孔及电缆芯绝缘表面涂抹硅脂，然后用力将硬力锥推至与硬力锥台阶平齐。 压接端子，压接端子，端子平面与双头螺栓垂直，然后压接并打磨端子上的压痕尖角部位，用半导电带把端子与绝缘层之间的缝隙填平。 电缆安装前插头，将准备好的电缆套入前插头内，接触面涂抹硅脂推到底，肘心头端部可见压接端子螺栓口 连接接地线，做好接地处理。安装绝缘密封后堵塞，安装后堵盖 施工完成。

天也不早了，人也不少了，鸡也不叫了，狗也不咬了紧，大家伙当不了炕，烧着的锅台也当不了炕。 今天呢，我讲讲低压开动电缆，它的绝缘测试镜头。跟我过来测量前，咱们必须将这开动电缆从电源或者设备上断开，电缆呢，另一端要有人看护，然后逐一的对这电缆线芯进行对地短路放电。 检查这招表的时候，因为凯龙电脑是一千伏以下的，所以说咱们只能用一千伏的招表进行测量， 像这检查这个手柄啊，刻度盘，纸质测量导线接线的位置，以及鳄鱼家枪口的结缘，开路试验，短路试验，这些检查都是我上一节讲的，我就不一一的去说了。 咱们测量这个台上电缆的对地绝缘的时候，要将这黑色微雨夹夹在这个钢带铁皮上 测量蓝色它的导线对地绝缘的时候，先摇动手柄，再将红色微雨夹夹在这个线圈上，摇动一分钟，直径稳定以后，咱们读取数值，然后将红色微雨夹先取下，再停止摇动手柄 对地短路放电测量红色它在对地电子的时候，也是先摇动手柄，再加黄色的一夹，夹上勾起完数值以后，也是先取下红色的一夹，再停止摇动手柄 对地放电。相同的道理，绿色导线测完以后也要放电，黄色测完以后也要放电。 如果说咱们测量对地绝缘的时候，电缆终端的套管表面，它线路电流很大的时候，影响到咱们测量的准确性，那么我们就要将这个导线接到这个屏蔽环上， 这个导线在另一端要接在电缆的屏蔽层，咱们就将它接在缠绕在这个绝缘层上， 这个距离三公分左右就可以了。先摇动手柄，再将红色钩子夹上，也是摇动一分钟，直至稳定以后，如其数值，再先将这个红色钩子夹取下，再停止摇动手柄， 对地短路，方便测量红色导线对地绝缘的时候也是 先摇动手柄，再将红色的牙夹上，也是补充完树脂以后，先取下红色的牙，再停止摇动手柄。 这个对地方电相同道理。绿色导线对地绝缘测完以后也要放电。黄色的测完以后也要对地短路放电。咱们测完它电缆的向前绝缘电阻的时候， 就不需要这个屏蔽环这个导线了，可以将它取下。咱们测量蓝色和红色导线的时候，他的线间绝缘电阻应该先将黑色鳄鱼夹夹上， 先摇动手柄，再将黄色鳄鱼夹夹上，摇动一分钟，指节稳定以后读起数值，再将这个黄色鳄鱼夹取下，再停止摇动手柄， 对 d 短路，方便测量。绿色和蓝色的相间绝缘电阻的时候，也是先摇动手柄，再将红色的一夹夹上，测完以后也是先取下红色的一夹，再停止摇动手柄， 对地短路放电。相同的道理，测完黄色和蓝色的时候也要对地短路放电，都是相同的道理，然后测量这两根的时候，测完以后也要对地短路放电，测完黄色和红色的时候也要 都是相同的道理，其实都不用我一一说，这也测完以后也要放电，这就是对地绝缘测量和向前绝缘测量，如果说咱们测量的结果，如果测量指着要指向零，那么咱们这个绝缘就已经被损坏了， 他的绝缘电阻必须达到十兆欧以上才算合格，若是低于十兆欧以下，那可能是这电缆里面进水了或者受潮了，所以说咱们必须达到十兆欧以上，这个电缆才可以使用。 这就是我对电缆绝缘的测量的一种理解，希望能帮助到大家。

高压电缆头怎么做才标准？今天实拍三十五千伏电缆头完整流程干货，直接拉门！首先对故障点进行开挖，以便后期施工，开工前确认施工环境安全，再核对电压等级、电缆规格，确保工具齐全，备件到位。 先把电缆较直，按尺寸标记拨掉外护套，千万别伤到内部结构，断开铠装钢带并扎紧在包内衬层，全程不能划伤主角圆层，这是最关键一步。半导电层要包的均匀，端部打磨成斜坡，严禁尖角刀痕。 压接电缆中间接头压接时需注意连接管要压紧，防止击穿放炮烧断电缆。在连接管处缠接半岛电带，让电场分布更均匀。恢复屏蔽层， 不让电熨局放产生。涂抹绝缘硅脂主要有三种作用，第一，填充空隙，杜绝气息，防止高压下产生放电。第二，起到润滑作用，方便套装部件，避免划伤绝缘。第三，提升绝缘性能，同时防潮密封，保护电缆头长期稳定运行。套上绝缘主体 在操作过程中应注意位置一定要对准，不能偏斜。抽支撑条要匀速从一端向另一端抽，不能猛拉，不能停顿，保证贴合紧密，全程不能扭曲起皱。 安装外半导电屏蔽网时，要注意搭接长度要足够，必须和电缆同屏蔽层良好搭接。网套要平整服帖，接地要可靠连接，保证接地畅通，防止出现感应电压，同时不能划伤绝缘层，钢丝边缘较硬，操作时轻拉轻套，避免损伤绝缘。 在安装同接地带时，应注意搭接面积要足够，与同屏蔽外半导电屏蔽网紧密贴合，不能虚接、 绑扎或焊接要牢固可靠，防止运行中松动脱落，不能有尖角毛刺，避免尖端放电，不能损伤绝缘层。安装时力度适中操作长外护带起到防水、防潮、防机械划伤、防磨损、密封保护的作用，把整个电缆头包裹严实， 延长使用寿命，保证户外安全运行。最后将铰装带置于最外层，待其完全固化后方可进行回填作业。
