塞规测量正确使用方法

今天呢咱们来讲解这个螺纹塞规的使用方法啊，在咱们加工中心上经常会遇到这个螺纹加工啊，像小直径的这个螺纹加工， m 六 m 八， m 十 m 十二，经常会遇到这个螺纹加工，当遇到这种螺纹孔的时候呢， 就需要用到咱们这个螺纹环规来进行测量了啊，因为咱们这个螺纹合不合格， 这个检测手段呢比较单一啊，有时候图纸后边会标一个上面六 h 五 h， 这个后边 h 呢就是它这个公差等级，咱们这螺纹塞规呢对应的也是像我手里这个就是 m 十杠六 h， 六 h 呢就是公差等级， 如果说咱们这个图纸上要求这个螺纹精度呢也是六 h， 那 么我就可以用这个同样规格的六 h 进入这个螺纹塞规进行检测。 这个塞规呢就比较简单了啊，还有两段啊，一通一指， t 呢是代表这个通规， z 呢是代表指端一通一指，然后中间呢是 m 十杠六 h 的 精度，这螺纹合不合格呢，咱们就是保证这个通归通止，归止就可以了啊，咱们用这个螺纹呢，咱们试一下， 首先呢这保证这个通规很舒服的能悬入咱们这个螺纹，再试一下一个指端 指端进入了一扣啊，进入了一圈就进不去了啊，再拧就进不去了， 这个呢就是通归通指归指，指规进入一扣是没问题的啊，这个螺纹呢如果按照六 h 的 标准呢，这个螺纹就是合格的，在六 h 这个精度上呢， 它是合格的。当咱们需要测量螺纹深度的时候呢，也是需要通过这个塞规配合检测啊， 如果想要量一个螺纹深度，咱们首先咱们量一下这个螺纹塞规，这个总长八十六，它总长是八十六，测量完总长以后，咱们找到咱们想要测量的这个螺纹孔的孔深，将这个通规呢拧入这个螺纹里面， 直到这个通规拧不动了，这个时候再测量一下咱们这个漏出这部分的长度，刚才总长是八十六，现在是八十，那么我现在这个螺纹孔的有效深度就是六毫米， 这个就是咱们螺纹深度的测量方法啊，这个呢就是通过咱们这个螺纹塞规进行螺纹测量的方法， 当咱们这个批量加工这个零件上面有这个螺纹孔的时候呢，一定要有咱们这个螺纹塞规进行检测啊，在咱们螺纹加工过程中呢，常用的这个丝锥，当这个丝锥出现那个崩牙或者是磨损比较严重的时候呢， 他这个加工完这个螺纹孔有可能就会偏小，然后呢咱们这个通规就进不去了，这个时候呢就要及时更换这个丝锥了，如果是这个刀柄经络或者激光经络不高的时候，这主轴跳动比较严重， 这个时候呢就会导致咱们这个螺纹孔变大，螺纹塞规这个纸端也进入到这个螺纹孔里边，这个时候呢也是超差的啊，如果说咱们批量加工零件的时候有这种螺纹孔啊，一定要去领用这个 跟图纸对应精度等级的这个螺纹塞规对这个螺纹进行测量，以保证这个螺纹孔的加工精度呢，符合图纸要求，记得关注再走哦。

你好，今天我们来介绍最基础的通知塞归，它是用于检查直径公差较大的孔，直径三色手柄，绿色的是通端，红色的是指端。手柄形状是六角形的，目的是为了防止梁龟在桌面上滚动。 为方便有红绿色盲的操作人员使用，通端指端分别刻有字幕 t 和 c， 或者 go 和 nogo。 细心的你可能注意到了，红色外圆有一圈沟槽，绿色的没有，那个环形沟槽就是色盲槽和抗污槽，这些溶于设计，都是为了防止出错。 这把通知塞归通端，比普通的通端多了一个深度测量滑块，是把台阶深度触摸归跟通止塞归集成在了一起，这样在测量钻孔孔径时，顺带把钻孔深度也测量 了，提高了测量效率。这个量柜通端是全型的，有效作用长度可以覆盖整个被侧孔，深度可以有效剪出蛇形孔。可以看到通端外缘有个轴向的沟槽，这个槽是盲孔测量的排气槽， 防止量硅插入，盲孔时内部空气阻止量硅插入。看似一个很简单的通纸塞硅，其实还是有很多细节小知识，所以贵有贵的道理，一分价钱一分货。

螺纹塞规如何使用？一个口诀，简单学会通归通纸归纸。为了判断螺纹孔是否符合图纸公差要求，我们通常需要使用螺纹塞规来进行验证。首先，选择和图纸对应螺纹规格和精度等级的塞规，如 m 十二、一点七五。 其次，使用标有字母 gp 的 通规正确地旋入螺纹孔。若能旋入，表明通规通大于最小要求。再使用字母 ip 一 端的指标去尝试旋入螺纹孔。若只能旋入一圈及以内，表明指规指小于最大要求， 则说明该螺纹孔满足精度要求。若通规不能旋入，说明螺纹孔偏小，可能是丝锥出现了崩牙或者磨损严重，需要更换丝锥。 若通规能旋入，但指令也能轻松旋入，说明螺纹孔偏大，可能是机床和刀柄的精度差、主轴跳动大造成的。你知道如何使用螺纹塞规测量螺纹深度吗？关注我，下期为你讲解！

洗刀加塞块，爱拼才会赢。大家好，我是三分，今天给大家分享一个测量小技巧，我们在加工板件的时候，经常会遇到这种很浅的金孔，我们的内径百分表又下不去，没有办法测量，这个时候我们就要开动脑筋了， 这个孔是二十五的，我们可以拿一个五个的塞块，然后在两侧加两根十个的洗刀棒，这样拼起来他就是一个二十五的塞规了，我们就可以用来试孔了。 同样的，假如说这个孔是十四的，我们可以拿一个六个的洗刀棒，加一个八个的洗刀棒，就可以去试这个十四的孔，然后也可以拿一个十个的洗刀棒，加一个十二的洗刀棒，合在一起就是一个二十二的一个塞规，可以去塞二十二的， 这个的话是我们的塞块盒，我们能看到里边有不同规格的塞块，然后我们也可以用不同规格的洗刀棒，然后是和这个塞块，然后拼接成不同大小的塞规，然后用来试孔， 小到四个的金孔，大到一百度的金孔，我们都可以用洗刀加塞块，然后拼接出来你想要的大小。

你知道什么是螺纹通指规吗？螺纹通指规是良规的一种，通常用来检验判定螺纹的尺寸是否正确。通指规又分为螺纹塞规和螺纹环规。螺纹塞规用于检测内螺纹，而螺纹环规则用于检测外螺纹。它们都由通规和指规两部分构成。 螺纹的尺寸偏差有一个度量范围，在这个度量范围内即可算作产品合格。通规过不去，就证明外螺纹尺寸过大，或者内螺纹尺寸过小。 尺规能过去，就代表外螺纹尺寸过小或者内螺纹尺寸过大。举个例子， m 六七 h 螺纹塞规的一头为通规，如果能顺利旋进被侧螺纹孔，则为合格，反之则不合格。 然后用纸规，如果能顺利旋进背侧螺纹孔二点五圈或以上，则为不合格，反之合格。总之，通规过纸规不过，为合格。通规、纸规都不过或通规、纸规都过，则为不合格。六个字总结就是，通规通止规止，你学废了吗？

赛规测量正确的使用方法，一、先预测被测孔的直径，将最接近被测孔直径的赛规找出，并试着插入被测孔。二、如果能插入，则再将大一规格的赛规插入试装，直接不能装入赛规， 此赛规小一规格的赛规标志极为此孔的孔径。三、如果不能插入，则再将小一规格的赛规插入试装，直接能装入的一个赛规，此赛规的标志即为被测孔的直径。 记得关注再走哦！

不管是机械臂还是人形机器人，每一次精准的抓取都离不开关节内的精密齿轮， 应是内花键精密塞规，完美适配常规内花键键开线内齿轮的快速检测需求。首先不拆键，无报废，它支持在机床上直接检测齿轮 m 值，告别二次装甲，避免报废风险。 他还是微齿轮克星，硬质合金侧头加衬套设计，专治小魔术齿轮对边找正难的困扰，重复精度两微米以内，不输齿轮测量中心， 精度保证，效率也大大提升。原先齿轮测量中心半小时测一个，现在几秒出结果，产能拉满，订单才能追着跑。 除了常规标品，英式还支持专属定制，可满足人形机器人关节核心精密转动齿轮检测的严苛要求，哪怕是多齿小魔术的微模齿轮，也能精准适配。想要定制专属测量方案，关注英式。

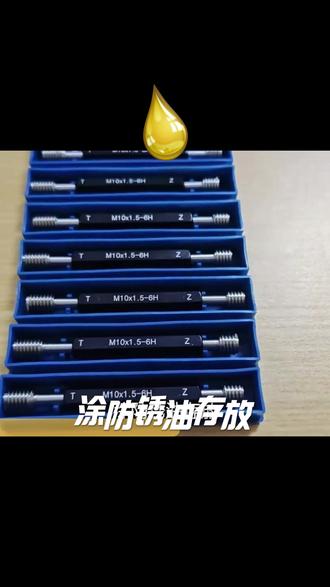

螺纹塞规适用于检测内螺纹尺寸与精度的标准良距，广泛应用于机械、汽车及航空航天制造领域。它分为通规和指令。通规应能顺利旋入弓箭螺孔，检验螺纹的作用。中径及长度 指规则不应完全旋入，以控制螺纹的实际中径最小极限。螺纹塞规通常采用合金钢或不锈钢制造，测量部位精粹，火处理硬度高，耐磨性强， 使用后需清洁油污，涂防锈油存放，定期校验，确保检测精度可靠，是保障螺纹连接质量的关键工具。

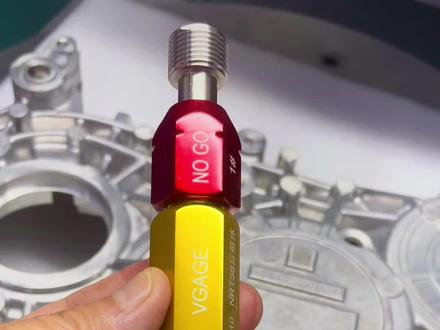

你好，这是一把带深度测量功能的螺纹通纸塞硅，也是三色手柄，我来演示一下使用方法。绿色的通端旋转拧入螺纹孔，合格的螺纹孔通端能够顺利拧入，旋转到底。 可以看到检测参数是 m 十八螺纹螺距一点五毫米，精度十六 h 的螺纹孔公司深度是二十毫米加一毫米。我们用手指触摸这三个面形成的两个交界缝隙，用触觉来判断中间那个面是否高于低的那个面，同时低于高的那个面说起来很绕口， 实际操作一下您就马上明白了。反向旋转量规，将通端取出，然后使用红色的指端检查指端螺纹旋转拧入合格的螺纹孔，指端只能拧入一到两圈，是不能拧入旋转到底的。 vgh 万耐特期待跟您一起提升制造质量。
