cad画圆形锥筒展开图怎么画

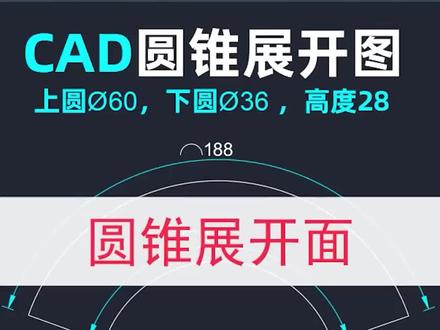

今天有东西问老师说老师像这样的圆锥是如何展开的？也就是上圆直径是六十的，下圆是三十六的，高度是二十八的，那我们已经画了两个这样的小圆，接下来我们来算一下他的周长， 我们选择这两个对象，输入快件的 li 空格，弹出的对话框，我们看到周长，第一个是幺八八，吃这个大的，这个小的周长呢是幺幺三， 那我们记住这个大小，我们把它关掉，那接下来我们把这个删了，我们把这个也删了，这个时候呢这个圆锥他要展开，首先我们把圆规的圆尖角找到，也就是找到一个圆心的位置，十五块一件的开幅空格，点击这两端的线条，他会找到这样一个圆心， 那接下来我们以这个圆心来画一个圆形 c 空间，从这里画一个圆形，接下来 c 控制，再从这里画一个圆形，我们找到这两个面，如果是通过这个圆筒侧边这样旋转滚动，让它展开成这样的效果，那我们就要找到它的这个叫周长就可以了。刚才我们已经帮大家算出来周长了， 那如果我要定位，我可以把里面的线我先剪断，这里面我不要，我以这个线来走，那我们输入 l、 e n 空的 p 空格，如果我想要幺八八空的，我点击这一头，那这根线就变成幺八八，然后我们再输入 l、 e、 n 空格，输入 t 空格，我输入幺幺三空格，里面的这个小的，我们选择哪一端呢？同学们选择右边，他会把这一头剪断，然后我们再把它连接起来，那这就是我们展开的大小。接下来我们把这个修剪， 然后再把这些对象删除，那我们得到的这个就是它的展开面，展开面呢？我们把它空格两次，让它旋转起来。如果大家想要的落地在水平线上，还要换线，我们可以用对齐 f 八水平，然后选择这个对象，输入 a l 对齐空格， 抓住一个顶点，靠这个地方，再抓一个点靠这个位置空隔两次，那他会自动落到地上，再把这里删了，我们来标注一下他的弧长，我们选择弧长标注，点击这里 幺幺三空格，再选这里幺八八。同学们，圆锥的展开面你学会了吗？关注点赞，下期咱们接着分享。

cad 圆锥展开， cad 圆锥的展开，我们看一下像一个圆锥形，类似这种形状，我们在 cad 如何做他的一个展开下料图？ 好，我们首先把这个图复制过来啊，复制过来我这里的话就忽略了厚度啊，如果有厚的话，我们应该 找到这个版的中间层啊，如果是二的话，这两边进来一个一啊，也就是三百九十八来展开，那么他的展开跟我们做出来实物才是非常的吻合的啊。好，我们先看到这里，那么现在的话只讲一下 这种连锥的展开一种方式，就是方法，我们在这两条线，我们在顶上 画的直线，让他延伸过来啊，是让两条这两条直线有个焦点在这个位置，然后我们对他进一个修剪。好，这是第一步啊，第一步，你说把这个图复制过来，让这两条线延伸过来有一个焦点，这是第一步。 第二步，我在这里以这个点为圆心，画一个圆圆，多大的圆圆，画到这里来，这个点啊，画到这个位置，然后我再以这个圆的圆心为圆心，再画一个圆，画到这里来， 这里就一个整个的一个圆环，这里就是一个布啊，或者一个材料，我们要在这里画条线，把它截下来，桂圆也好，折完 眼也好，是不是让他感受我们的一个圆锥形，来啊，圆锥形好，做到这一步之后，我们还要画一个圆，我们这个圆怎么来画？我们是用两点画圆，我们输了 c， 不做这一点 啊，两点化盐的话，我们输入 c 之后，我们再输入一个啊 p 啊， 把它删掉，我们输入 c， 输入个 a p 啊，好，这里过来，那么这一个圆也画好了，也就是画了三个圆， 然后怎么做啊？这是第二步画圆，第三步计算，我们看一下这个圆是多少，这个圆呢？看一下首先看到的周长啊，六啊， 八点三二六二，八点三二，这个记下来的啊，我们用计算器啊，用计算器啊复制， 这个我们记下来的啊，记下来的能整理过来。好，这个我们要把它等一下在这里进行计算的。好，我们看一下这个圆 啊，这个圆啊，这个圆是多大？不要搞错了啊，是里面这个圆啊，我们再输入 l i， 他这里的周长是多少？幺四零四点九六，好，复制啊，这里要复制，复制，你不复制也是可以的，你能够记或者记下来也是可以的啊，我们用这个圆除以，除以啊，除以，我们后面这个圆 好看，他等于多少？等于零点四四四四七二幺五五点幺五五七九啊，这后面很多很多啊。好，我们不管他，我们乘以一个 三百六十度啊，这个三百六十度，这一步大家一定要搞清楚啊，是哪一个圆的周长，属于哪一个圆的周长啊，不要弄混了。好，然后我们再看一下等于多少？ 一百六十点九九七六啊，精确的好多位啊，比较精确。好，我们把这个复制过来，复制好算了，复制过来了，好吧，好，复制过来之后我们怎么下一步怎么办？我们输入啊 o， 选择这个直线，然后选择一个基点，然后我们选择一个 c。 好，我们输入角度，是啊，输入角度了啊，输入角度，我们可以输入一 幺六零点九九 啊，七六啊，零八，其实你输入幺六零九九，你差不多了啊，差不多了， 好，我们再输一下啊，幺六零点九九七六零八啊， 幺六零点九九七六零八啊，看到没有？他已经过来了啊，过来了，我这个线我把它啊 匹配一下啊，换个颜色吧，换个颜色，好，这条线我们就画出来了，那么我们做到这个时候，我们已经说完成了啊， 那么哪一部分是我们要留下来的机关线料，就是我们需要的一个展开图，好，我把它删掉了啊，把它删掉，好，把它删掉。这里都是我们的辅助线，我就不需要了啊，我们的辅助线你们就不需要了，然后我们把这些删掉啊，删掉， 删掉。好，这里做一个匹配，那么这一个就是我们这个圆，外径是四百，高至两百，上顶圆是一个两百下，下面的话是四百啊， 就这么一个圆锥形的一个展开，那么我们这个圆到底展开对还是不对？我们应该如何来验算啊？好，最后一步如何来验算？ 这里我们有也用四百乘以三点一四一六也是可以的。如果我们想偷点懒，我们直接输入 c， 在这里，我们输入个四百，好，再输入 c， 在这里我们再 一个 b 两百，好，这个圆和这个圆是相等的，是不是这个圆和这个圆也是相等的，是不是一个是两百，一个是四百啊？没问题。 好，我们来看一下，我们输入 li 他的周长是六八二点三二啊，六八二点三二，好，我们把它这个可以负责自己来啊，第一，我们观察啊，六八三点六六 六二八点三二啊，也就是我们这个展开的周长和这个外围的这个周长一定是相等的，不相等的话，那么就是不对的，如果相差十个四，二十个四那是没问题的话，如果相差一两个零，那你这个展开也是有问题的啊。好，我们来 看一下这个周长是多少，如果跟这个六二八点三二相差很多，那肯定是不对的啊，我们来打开看一下啊，看一下这里周长度是六二八点三二，看到没有？六二八点三二，好，这是没问题的啊，其实 剪映到这一步已经是可以了，如果你还想看一下下一个对不对？我们可以接下来进行剪一下，好，我们输入 li 他这个长度是幺五幺二五六点六四，我们把它复制到这里来，便于观察这里，我们同样的输入 li 看一下是不是一样的 幺二五六点六四啊，啊，我们一直啊，一直的话是点击这个啊，好，其实我们因为点这个圆啊，我们点这个圆啊。 队员，好，我们输入 a， 看一下幺二五六点六四，没问题啊，没有问题的，是不是没有问题的？ 其实我们检查的话，检查一部分就可以了，另一个的话应该是百分之九十九点九是一任何问题都没有的啊。不管你是检查这个大的圆弧的长度与这个小圆的长度是否相等，还是以外围这个圆弧与这个大圆的周长是否相等，都是可以的，你检查一个的话，基本上 百分之九十九点九没有问题啊。关于这个展开延椎展开的话，呃，就先谈到这里。

大家好，自学 cad 第二十八节圆锥体，我们找到建模工具栏，圆锥体，这个时候注意左下方有个三点两点半径和椭圆，我们输入一空壳长度我们输入一千二， 宽度我们输入三百五，这个时候再注意左下方有个两点走端点，底面放进，我们输入七空格，输入四百五， 高度输入七百二。 这个时候我们看起来这个立体图不够 圆滑，我们输入 op 空格，把这个绘制实体和曲面真实轮廓打勾点确定，然后输入阿一回车，他就显示圆滑， 我们再画一个台面，输入 e l 空格，长度一米八，宽度四百， 把它拉伸一下，输入 ext 空格，然后输入高度三十，我们把它移动到这个地方 m 空格， 我们再给这个台面打下斜边，输入 cha 空格，这个时候我们输入 d 空格， 除了第一个尺寸四十，第二个尺寸二十，选择底部，这个时候我们注意下方有个下一个和当前，我们输入 n 空格， 再空格，再空格，再空格，再选择他，这样的话他就打了斜边， 我们再找到揭膜工具原理 这题规律，输入两百五，高度输入三百五， 这就是用圆锥体绘制出两个不同的图形，今天你学会了吗？

有同学问在 cad 中如何画圆锥展开图？下来我们一起说说吧。首先我们看如图中的图形，要清楚如何计算圆锥底部圆的周长，计算公式为，周长等于二拍二，也就是二乘以三点一四乘以半径。 接下来我们先在 kite 中画一个底面直径五十，高度为六十的锥形，并标注相应尺寸，再计算得出底部圆的周长是一百五十七。 接着输入圆弧命令 a， 并输入 c 为圆心点，以圆弧顶点为圆心，以底边为起点，转动鼠标至相应圆弧。 接下来输入定距等分命令 m e， 输入长度幺五七，得到准确 胡茬。 此时需注意格式菜单中点样式，然后用直线从顶点连接起来， 并使用命令 t r 修剪多余的部分，其中阴影部分就是它的展开图，你也试试吧！

今天有同学问老师说老师像这样的圆锥是如何展开的？也就是上圆直径是六十的，下圆是三十六的，高度是二十八的，那我们已经画了两个这样的小圆，接下来我们来算一下它的周长， 我们选择这两个对象，输入快键的 l i 空格，弹出的内容框，我们看到周长，第一个是幺八八，是这个大的，这个小的周长呢是幺幺三， 那我们记住这个大小，我们把它关掉，那接下来我们把这个删了，我们把这个给删了，这个时候呢这个圆锥他要展开，首先我们把圆规的圆尖角找到，也就是找到一个圆心的位置，输入快线的 f 空格，点击这两端的线条，他会找到这样一个圆心， 那接下来我们以这个圆心来画一个圆形 c 空格，从这里画一个圆形，接下来 c 空格，再从这里画一个圆形，我们找到这两个面，如果是通过这个圆筒侧边这样旋转滚动，让它展开成这样的效果，那我们就要找到它的这个叫周长就可以了。刚才我们已经帮大家算出来周长了， 那如果我要定位，我可以把里面的线我先剪断，这里面我不要，我以这个线来走，那我们输入 l、 e、 n 空格， t 空格，如果我想要幺八八空格，我点击这一头，那这根线就变成幺八八，然后我们再输入 l、 e、 n 空格，输入 t 空格，我输入幺幺三空格，里面的这个小的，我们选择哪一端呢？同学们选择右边，他会把这一头剪断，然后我们再把它连接起来，那这就是我们展开的大小。接下来我们把这个修剪， 然后再把这些对象删除，那我们得到的这个就是他的展开面，展开面呢？我们把它空格两次，让它旋转起来。如果大家想要的落地在水平线上 l 画线，我们可以用对齐 f 八水平，然后选择这个对象，输入 a l 对齐空格， 抓住一个顶点，靠这个地方，再抓一个点靠这个位置空格两次，那他会自动落到地上，再把这里删了，我们来标注一下他的弧长，我们选择弧长标注，点击这里 幺幺三空格，再选这里幺八八。同学们，圆锥的展开面你学会了吗？关注点赞，下期咱们接着分享。

这个视频咱们来分享一下偏心圆台的展开方法。那这是一个上口直径为一百，下口直径为两百的偏心圆台，偏心的一个距离是三十五 啊，高度是一百五十。那像这样的图在 cad 展开的话是比较麻烦的，所以咱们还是用三维软件来展开。好，咱们打开这一个 carrio 三维软件，金件，一个零件， 点击这里的形状混合。前面定义好，咱们画一个边，画一个圆， 直径的话是一个两百， 这是底下的一个圆，然后确定好再定另一个界面，讨会画一个一百的圆，那这一个距离是三十五， 上口和下口的偏心距离三十五，确定高度一百五十。 好，这里改为曲面确定，接着点曲面，这里的展平面组 指定一个点，先选择这个曲面哈，再点， 点击这一个，选择一个点，好确定。那这一个啊，这个就是啊，这个偏心圆台的一半， 把这个隐藏掉哈，这里镜像。好，那这一个就是整个偏心圆台的展开图。

大家好，我是老陈啊，今天呢给大家分享一下，就是说在咱们 sold rose 里面啊，有时候我们要画这个，呃，这个圆啊，要卷这个圆，呃，并且还要能够展开啊， 而且，呃我们有时候有这个有这个需求啊，就是要在这上面要开孔啊，像这个中间的这个大一点的孔，他有时候我们要给中间要穿一根竹啊，然后边这个小孔呢？嗯，你像我们有时候做这个筛网啊，有时候会经常用到啊， 我给大家展开啊，大家看一下，其实呢他这个大孔和这个小孔啊，他的画法是不一样的啊， 呃，我现在给他测量一下，大家可以看到这个小孔啊，看他这个直径是六啊，他就是一个圆啊，呃，然后呢这个大孔给他测一下，大家可以看到他给的是一个长度啊，没有给到一个直径，那就说明他不是一个圆啊，不是一个圆。 嗯，那么接下来呢，我就从头到尾把这个给大家画一下啊，把这个先关掉，我们新建一个啊， 哎，我们在前世基准面上绘绘制一个直径五百的圆，嗯，然后这个下面呢，这个地方我们一定要给他开一个小口啊， 开个小口，因为我们要要进行展开啊，不开这个小口他是展不开的左半径啊，然后我们给他一个 g t 法兰 两侧对称给到一个三百啊，这个地方一定要选这个反向啊，大家可以看一下，我放大不反向的话，他就他这个直径会大两个料后啊，半径会大一个料后，我们反向 让他在里面啊，然后我们确定好，嗯，首先呢我们先给他绘制那个小圆啊，大家可以看到。呃，这边有一个展开啊，我们把它先展开固定面，我们选一个这个直线啊，要展开的折弯点选这个圆 展开啊，好，正式于我们，我们在这个上面直接绘制草图啊，呃，作为构造线确定标注十十， 嗯，对角线给他画两圆啊，我们约束他俩相等啊， 没填上相等啊，呃，给他直径给到一个六 边上呢，距离我们也给到十吧，这个我随便画了啊，然后拉伸切除确定我们再进行震裂啊， 方向二，方向二是给到这个间距是二十啊。呃，如果大家需要做筛网的话，这可能就要全部镇定啊，我就镇定这一小块能够说明问题就行了啊，我们进行确定 好，确定完了之后我们要再再把它这回给它折叠回去啊，底下又有一个折叠，然后它固定面，它自己就捕捉到我们刚才那个边线了啊，要折叠的哎，折完我们点一下这个面，确定 好，然后我们再给他绘制中间那个大孔啊，大孔的话，呃，我们要在这个右视基准面上啊，右视基准面上进行绘制， 比如说我们要穿一个五十的一个圆管啊，那我们给它画到五十一吧，直接画到五十一啊，然后我们拉伸切除这里我们选两侧对称啊，然后我们把它拉长直接给它贯穿啊，然后确定 这样就绘制好了啊。呃，我们把它展开 再进行测量看。这里还是给他一个长度啊，这里呢就是就是一个直径啊，就是一个正儿八经的圆，然后这个大的呢？他其实不是一个圆啊，其实我们现在看这个不是特别明显啊，我给大家，呃，把它画在边上啊， 画在边上以后他可能会比较明显一点啊。呃，我们还是给他， 给他画大一点，给他一个八十吧。啊？然后呢？我们给他还是拉伸切除啊？呃，两侧对称，确定来，大家看到没有？ 他其实不是一个圆啊，像一个鸡蛋啊，像一个鸡蛋，但是我们穿这个管的时候啊，他其实他从那个边上看他就是一个圆的啊。呃，我把他这个幼师基准面给他整饰一下，看到没有？这就是刚才我们画的那像鸡蛋一样的啊，他展开以后，呃，我给他展开，展开以后 大家看到没有？就像一个鸡蛋，这呢就是我们的一个激光馅料图啊。呃，把料下好以后，然后我们再进行卷圆啊，卷完圆以后就是这样子。 嗯，好了，今天呢就给大家分享这么多啊，希望这个视频能够帮助到大家啊。

很多东西不知道圆锥是如何展开的，首先我们看一个小视频，这个圆锥展开了之后呢，就得到一个扇形和一个小圆，我们首先看一下圆的直径是两千，我们输入 c 空格， 点击拉起来，这个时候我输入 b 空格，我输入直径两千空格，当然同学们输入半径一千也可以，然后我选择这个圆，我输入 l i 空格， 然后我们看出来周长是六二八三，六二八三是他的总周长，接下来我们把它向下移动， 我们在这个位置呢，我们输入 c 空格，以这个点画一个圆形，也就是这个底部一个圆，他的半径就是这根线，然后我们输入 t r 空格，两侧修剪，这一侧这个地方就是他的半径，绕这个地方展开，那 我输入 m 一空格，选择这一头六二八三，然后空格，这样的话电脑会帮我找到这个点，找到这个点之后呢，我再连一下线条， 从这个点连接到这，再剔牙修剪掉，这边的这根线我也不要了，这根线我也不要了，也就是我展开之后，他就长这样的，我们来测量一下他的弧长，输入 da 啊空格，点击对象测出来， 那我们看到他的胡常就是六二八三。同学们，圆锥闪开面，你学会了吗？关注点赞详细咱们接着分享。
