弱电控制强电的方法,下面是通过二十四伏继电器控制二百二十伏电源负载通断的方法。首先将继电器五号和九号常开端子分别接入火线和负载的 l 端 后,将负载 n 端接入零线。当二十四伏继电器线圈的电后,五号端子与九号端子接通,二百二十伏线圈接通,控制负载运行,你学会了吗?
粉丝6.6万获赞36.4万

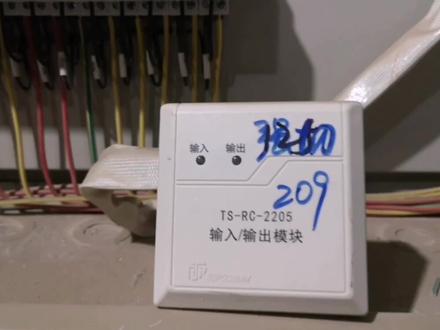

啊,今天带大家看一下我们这个二十四伏通过机电器来控制二百二十伏进行脱扣的一个演示啊。首先我们看一下,这是我们的一个模块, 我的模块,我们模块的输出二十四伏线接到我们这个十三十四段子上,大家看一下这一组红红红线和黑线啊,就是我们的啊十三十四段子接的这就是模块的输出线,就我们的二十四伏输出段。然后呢这一组, 大家看下这一组就是接到我们这个接到我们这个纪念记的一组敞开端子上,这一组这个蓝线和红线,这是我们的呃反馈线啊,这是我们的我们模块的反馈线。然后大家再看一下这一组线,这一根红线和这 一个绿线,他呢也是接到了我们这个呃继电器的一组长跟端上啊,为什么,为什么要这么接呢?大家来看一下啊,这是这是我们的脱口器,这是我们的脱口器啊,因原这个脱口器我们这个二十四伏, 二十四伏在二十四伏正常工作的情况下,没办法把它脱下来啊,这个脱过气,他没办法脱,因为他这是个二百二十伏的脱扣器,所以呢我们通过继电器来控制了一组二百二十伏电压,让二百二十伏来脱进行脱扣。 呃,首先大家看一下我们这一根,这一根线,这是我们的脱口器啊,紧继续端子,这一根呢是接到我们的这个零排上,这是这相当于是一根零线,这一根呢,这一根是火线 啊,你看大家看一下这个是火线出来的端子,火线接到我们这个呃继电器的叉开端另一端上,然后下面大家看一下这个红线,这个红线呢是接到了我们这个继电器叉开端的一端,然后他是从这个开关 下边引出一根一根一根线,但是一根火线啊,相对是一根火线啊。那有些人会问,那他就是说你这么结实的话,他不会通吗?大家仔细看一下我之前的视频啊,因为这上面这一排和下面这一排呢,在我们今天介绍是一组, 他是一组这个长 k 长根段子,所以呢他他接上之后,他这一根线是不通的,就相当于是我们这个单 pk 端一样,我们把它合上之后,他是上下是通电的,当我把它 拉下来之后,他下边是不,他上下是不通的,就是这么一个道理啊,道理是一样的,所以他工作原理就是说当我们的这个啊,模块输出一组二十四伏, 输出一组二十四伏,我们继电器动作之后,我们继电器动作了,我们这个长开端变长臂端他这一个火线来看一下这个火线他才会通,他才会通电,通电了之后 啊,他就完成了我们这个对我们这个脱口器进行一个脱扣啊,我们就就是完成了我们这个墙切的呃,这么一个演示啊。

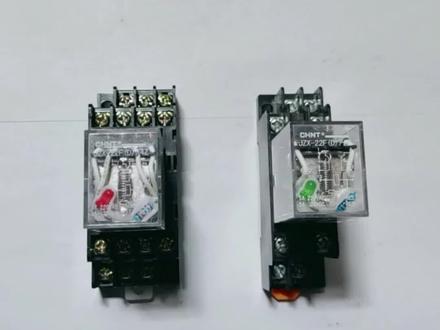

中间继电器红绿灯的区别?一般情况下,红色指示灯代表线圈是交流的,绿色指示灯代表线圈是直流的。在分不清楚的情况下, 我们可以看中间继电器的侧面标有两百二十伏, c 的指的是线圈电呀,为交流两百二十伏标注二十四伏, dc 是指直流二十四伏,学会了吗?

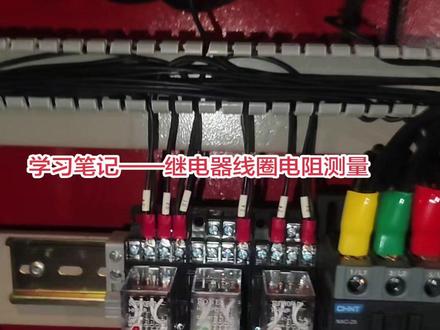

这里面有好多种继电器啊,首先的话呢是红灯的话呢是交流继电器,绿灯呢是直流继电器啊,然后的话呢,这个是直流二十四伏的,如果说正负极线就是接线圈的正负极对调一下的话呢,这个灯就不会亮, 那么反过来,如果这个继电器吸合了,但是这个灯没有亮,那就把线圈的正负极对调一下就可以解决了啊,这个灯只是辅助我们判断继电器是否吸合了啊。然后每个线圈的组织是不一样的, 我手上一个呢是看到的线圈是二百二交流的啊,他的组词呢?我们来量一下线圈组词,对,我再量一下,这个调一下啊,呃,是十一点三五 k 啊, 有十一点三五三六 k, 这是二百二的。来,我们再量一下别的啊,这个给它插到这里, 所以大家在用的时候啊,不要看这是红的继电器,不要看这是红灯哈,认为是一样的啊,这个是交流二十四的,看他的线圈啊,线圈的话呢,他, 呃就是二十四伏 a c, 我 们量它的阻值,这个阻值呢,大概是一百三啊,这个是零点一三 k, 我 们量成大小一点 啊,这是幺六八或者幺六六。这个是交流二十四伏的啊,那么不能光看红灯,那么这个绿的呢,就是 d c 二十四,我们消防上经常用到的 啊, d c 二十四,它的线圈组值的话呢,一般是六百左右啊,调小一点,呃,这个要调大一点,调到了二 k 啊,五百八,接近六百欧姆。那么这基本上这三种呢,我们可能常用到的啊,有的时候我们可以用线圈当电阻用,尤其是这个模块控制的时候啊,也是参考阻值啊。

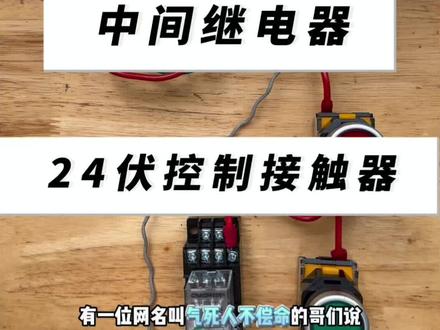

看一下如何用这个中间继电器控制交流接触器这个中间继电器。先看一下他这个接线图, 呃,这是一个十四个插角的十三十四就是中间继电器的线圈,上面是一些开关触点,看这个小插角上面就标着号,十三十四,拆开拆开看一下 这个线圈,他上面标的是二百二十伏,给十三十四通二百二的电。前面这些触点触点闭合分的部机电是没有电的,这个白色的这是这是公共电,这一排是公共线, 那他这个表面上还有几个小参数,这个三 a 就指的是这个小触点最大承载的电流是三安,如果是带直流的小用电器,你不能超 超过二十八伏。哎,这个如果是交流的这个小继电器呢?最大能承载二百四十伏,他指的是触电承载的电压和电流。来给他通电看一下啊,这是十三十四,他的线圈上面都标着号来给他通上去, 一给这个线圈一通电,他这个触点里面的触点就是动作, 那我这会选的是一朵长,咱们用一朵长开点去控制小继电器啊。我可以选择这个九和五,九和五是长开点,九和一是长臂点, 看这个地方是九,九和五,这是九和五,我用这这只触电来控制二百二十伏的线圈,那这个九和五 不接电,是没有电的。我先从这个地方火线接到九号,这是引来一条火线接到了九号点,然后这个出线,我接到线圈 a 一, 然后线圈的另一端我再给他接零线,这是一二,给他回零,这二百二十伏的线圈来接零, 这是 a 二接的零线,现在一送电,看一台一的电控制接触器契合 这,这是一个二百二十伏的小继电器,那大家看一下这种像二十四伏的直流的线圈,他可不可以来控制这个二百二十伏的接触器? 那还有像这种三线式的光亮开关接近开关,他可不可以控制这种二百二十伏的小机电器?咱们下一个视频给大家更新一下。

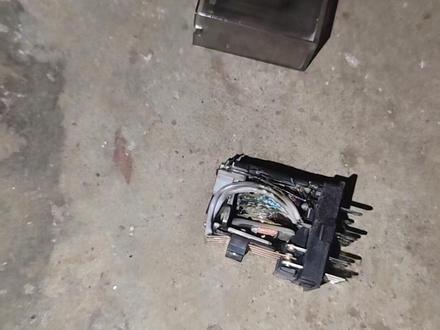

这个继电器的话呢,就直接就炸出来了啊,因为他是把交流的二十四伏当做二百二的用了,那么起蹦起来一会他坚持不了咵就烧着了啊,这个扑的就蹦出来了。

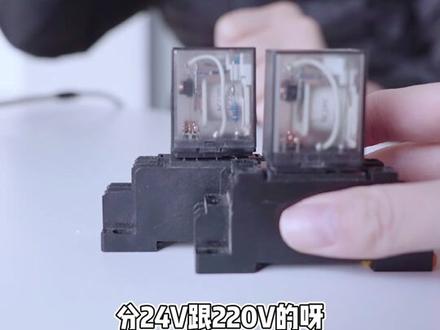

徐老师,这两个中间继电器分二十四跟二百二十伏的呀?可是他长得一模一样,我怎么去区分他呢? 看上去像一样的,就是仔细看这个区别。来,一起来看一下有什么区别?像这种透明的,我们可以通过他身上的标,可的这个是二百二十,那这上面他会标出。

虽然接线其实人都会啊,但是我们有必要去提醒一下,并不存在什么教你怎么接线,其实大家都会,只是演示,仅供参考。厉害,这个 s t、 s、 r 分 别接什么? s r 是 接二十四伏的,四零,包括二零和六零,还有三零的型号都是接二百二十伏的。我先给大家接一下二百二十伏, 为了方便大家看,我就把盖板摘掉,在上电之前检查一下电路是否接的牢固,查一下对应的型号。那我现在上个电。 呃,对应的电源指示灯有这二十四伏的这个接线,这个位置可以随便接吗?呃,不可以,就要对应着 每一个模块上面的电源接口,这个模块上有什么明显的标注,就是大家一看就知道是接二百二还二十四伏的。一般情况下看这个接线的端子上面会有一个指示, 二幺二一 a e 四零的型号接的是二十四伏的电源。呃, smart 的 型号。现在除了三点零的版本,接线的方式可能和二点零的有些区别。 三点零的两百 smart 是 什么样子?三点零的是以零 a a 二结尾的型号。
