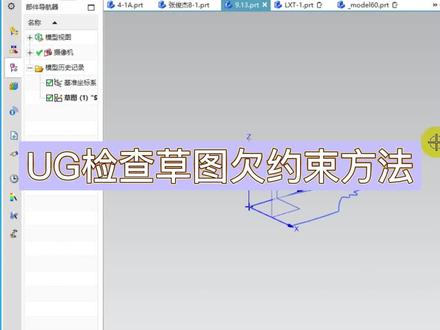

ug草图已全部标注还欠约束怎么解决

我是卓越高工，那么今天给大家分享一个，我们新手同学呢啊，在绘制草图过程当中啊，很容易 啊，不知所措的一个问题啊，就比如说你看我们这个显示栏，这个当中啊，有一个显示草图需要一个约束，那么就签一个约束，那这种情况之下啊，怎么找也找不到哪个参数啊，那么这个时候怎么办呢？ 好，那么我在这里给大家啊，介绍一个非常好用的办法，什么好用的办法呢？那么我们可以点击这个几何约束跟快速尺寸任意两个命令。好，假如说我们点击在这个快速尺寸啊，首先我们来识别一下， 那么只要我们这个线是蓝色的啊，就代表什么？他是已经固定住了，已经约束住了啊，注意你看带这种灰色 线的时候啊，那么大家注意了，那么这种线条是欠约束的一个啊，颜色啊，那么由此我们就可以得出这个结论了，以后我们要识别的时候啊，这里欠约束的时候呢，我们只要按一下这个几何约束跟快速尺寸这两个任何一个命令， 就可以快速的给我们找到啊，哪个地方欠约束啊？那么很明显这个圆，这两个圆心之间啊，少一个距离，那么我们这里给他一个 啊，具体的约束啊，确定你看草图已完全约束啊，草图已完全约束，看到没啊？好，这个方法对于我们新手朋友来说啊，是非常的一个实用的，是吧？

不是让你草图全约束的吗？我都约束了的，约束了我还会问你吗？扣你奖金 还想蒙混过关？我只用在部件导航器空白处点击鼠标右键在列里面把状态勾选上。你草图有没有完全约束一眼就看出来了。我不都标了的吗？到底哪去了？你之前的练习都怎么做的？白练了呀？ 这里缺约束，双击炒图，让他处于编辑状态，那么这时候呢？状态栏里面就会有一个提示，炒图需要一个约束。 那到底哪里去约束了呢？我们只需要去点击快速标注，这时候颜色上就会有区分，当我们看到有棕色的线，那这些线就是我们去约束的部分，学会了吗？

大家好，今天给大家分享一个 ug 草图里面的一个设置，能够让我们在绘制草图的过程中提高我们的一个绘制的一个效率。那么我们像新手刚入门我们的一个 ug 软件，我们在绘制草图的时候 可能会遇到这样的情况，像我们，呃，我这边随便绘制一个矩形，对吧？然后他大家可以看到他给我们自动标注了这么多密密麻麻的尺寸，但是我们这样的一个草图，他并没有进行一个完全的约束，大家可以看到 我拖动他的一些线条，他是可以进行一个编辑移动的，他是并没有进行一个完全约束的一个状态，那我们应该怎么去对他进行一个设置呢？首先我们点击文件，在使用工具这边找到用户默认设置，然后在旁边找到草图， 草图下面有个自动判断约束和尺寸。我们在这边可以看到像我们这些约束的这些选项都是处于一个没有被勾选的一个状态，我们把他们全部勾选上， 然后我们在旁边尺寸这个选项中，我们把在设计应用程序中连续自动瞄住尺寸这个选项，我们把这个勾给它去掉，然后我们点击应用取消，然后我们这些设置是需要重启 ug 才能生效的， 我现在已经重启游击了，我们在去草图环境中，我们再去看看什么情况。我们跟刚刚一样，我们绘制一个矩形 好，大家可以看到现在我们这个矩形就没有被一些密密麻麻的尺寸给约束住。然后大家可以看到像我们现在这个矩形，他线条与线条之间他是有一个垂直的约束符号的，他是已经被关联 约束起来了的。像我刚刚拖动，现在拖动这个线条没有像刚刚一样，他是脱离，完全脱离他的一个整体，一个伞状的一个形态的啊。我们在进行这些设置之后，我们就能在之后绘制的一个过程中更快捷、 更高效的进行一个绘制了。像我们这边我们就不需要再对他进行一个像，嗯，水平约束啊、素质约束啊，这些我们都不需要再对他重新约束了，这样子我们在绘制的过程中效率就更高。

各位小伙伴大家好啊，欢迎大家呢来到千人教育 ug 技巧课堂，我是陌生呃，那么大家呢，在以往的学习当中啊，老是反复说这一个学建模的时候呢，咱们草图里面差别墅是不太好把控的，主要呢还是这些技巧啊，你你没有真正去掌握。 首先呢，我们打开这个图形啊，大家看一下呢，这里是差四个别墅的啊，那么另外一个呢，他这个图纸你看乱七八糟的啊，非常的是不堪入目啊，我们可以把它调整一下。第一个就是个尺寸，你都搞的这个尺寸非常难看，怎么设置呢？我们首先 点右键啊，选择尺寸设置，把这个尺寸呢给它调整一下啊，这个短发线我们选择无啊，格式样式为无好关闭这个区改过来了是吧。然后过滤器呢，改成这个尺寸整体框选记住我们改过的这个尺寸呢，按住示范键， 然后右键设置设置同时呢，我们在这个下面呢，他有个继承啊，我们继承选择的对象，选择选择选择我们刚刚设置过的关闭， 那么所有的尺寸我们调整过来了，这样看起来呢舒服多了， ok 啊，好。然后呢，就是你这个图纸是差四个约束的啊，那我们给大家一起去查找一下。呃，在 邮件里头呢，我们要去查找这些超越数的情况，我们通常有三种方式啊，但是今天我们讲一种，就是这个标注尺寸的这样一个方式。 我们选择标注尺寸以后，所有除了绿色线以外啊，是全元素的，那么啊像这些褐色的线，褐色的点，它都是差匀数的啊，那我们要 对这些线呢，去做一个约束，才可以达到一个全约束啊。那么这个差约束是什么情况呢？就是比如说你像我们这个圆弧是差约束的对不对？你看啊，你拖动它，那这个尺寸呢，它是可以进行 移动的啊，这是我们这个差与兽状态怎么做呢？我们可以把这个尺寸给他点开啊，点开之后我们看呃，这个里面 二六八二六十五，它是同心的吗？对不对？都在一个点上啊。所以呢，第一个要改的呢，我们肯定首先把这两个圆弧啊进行同心处理对不对？过滤器改一下啊。啊，选择圆弧，再选择第二条圆弧， 我们选择他们是同心的啊。那这个约束呢？就约束好了，你看你这个区怎么还标出一个高度，你这个是乱搞啊对不对啊。所以 在学习坡庙编程，需要安装包视频的朋友可加我 qq 幺九七八八三九九五八微信同号。这个孔啊，它也是差别墅的啊，我们可以去拖动一下它这个位置为什么？哎哎，好奇怪是不是。好，那我们来知道这个区域，这个孔 没有约束，我们约束一下啊，他是从门上面这个孔呢，下面的是六个毫米啊，选择圆弧中心到这个位置呢，哎，拉出来啊，为六个毫米。 六个尺寸呢，我们也可以调整一下啊。啊，还有他这个半径值呢，呃，他已经标了啊，这个半径值是四点五是吧，你改成直径吗？图纸上是直径，我们就改成直径，直径呢为九， ok， 关闭。 呃，还有一个方向是不是我们现在还有左右方向吧，左右方向怎么控制呢？这边不是有个二十五吗？尺寸呢？也漏标，右标啊，或者是差约束， 这里是二十五。 ok， 那怎么能不差约束呢？尺寸的目标了，对不对？好，我们再来看。草图呢，还差一个位数啊，这个元素在哪里呢？我们来看这边有个点，看到没有，他有个箭头啊，这个也是差约束的。你这个中心线，你这个辅助线呢，你就不要这样去绘制吗？我讲的这个端点，你是要定义的，对不对？你可以把这个 短点呢，放到我们这个圆弧中心来，把它这个水平线呢，对不对？那这个就缺数了呀，你看就这么简单啊。好，感谢大家收看。那么今天这个案例呢，我们给大家分享这么多。 呃，如果同学们呢，对于这个编程变感兴趣啊，你想学好这个编程，那么你可以关注千人教育，每天晚上我们在腾讯课堂有一节每晚课啊，八点钟开始的，每天晚上二十点开始到晚上的十点半钟。好吧。呃，那么这个功课呢？是完全免费的，不收取任何费用啊，大家不要担心这个问题。 那么如果你想进入这个课堂进行试听的话呢？那么你可以找一个视频发布老师获取这个连接地址啊，点击连接地址，咱们就可以进入咱们这个课堂了。好吧。啊，点击这个连接地址啊。 ok。 难道我们说的这个公安课以外啊，公安课呢是免费的，我们还有收费班级。那收费班级我们是叫 vip 班级啊，他有这个专业的系统的老师给大家进行上课啊。那么你的一个作业，你的一个呃， 学习的资料，我们是全程跟踪的啊，所以呢，你有任何问题啊，老师呢，都会给你进行解决啊。那么你的上述速度也是非常快的。好，那今天呢，我这个视频就分享这么多吧，感谢各位老铁的一个观看啊。如果你喜欢，双击加关注， ok， 再见！

ug 草图阵列之后签约束怎么办？看一下选做这个草图，还差一个约束，下面显示还差一个约束点，这几个约束之后，这些针列的这些线都是红色的，然后拖动一下，这些线都能拖动的。 这个我们把这个针列服圆形针列约束打开，双击打开，发现他们的这个创建结局角没有勾上， 这勾上之后，然后点确定，这样就会完全约束，一般默认都是要勾上的，不管是线性针点还是圆形针点都要勾上。

大家好，我是三九教育的易安老师，今天呢给大家讲解一下这个草图过度约束之后啊，我们要怎么去处理 啊？这个呢，是今天有位学员呢问我的一个问题啊，好，我在这里跟大家讲一下。 好，我们打开我们学员的这个草图，我们回到啊，我们这个草图，我们发现呢啊，他这里是过度约束了，他在这个标这个尺寸的时候显示过度约束。好，那么我们首先将这个尺寸给他删除掉。 好，然后现在的话我们再来看一下啊，现在发现他这两个地方是没有约束的。好，那么我们要怎么去判断他是哪个地方需要约束了，是缺少哪两个约束了？好，首先呢我们双击之后，我们可以看到啊，这两个地方是 少约束的，对吧？好，我们全员在标注这中间尺寸的时候显示过度约束，那么呢，我们可以就是双击，我们可以按住用鼠标左键单击这条曲线按住他啊， 我们可以发现呢，他上下是可以拖动的，说明他的一个长度的一个尺寸是没有约束的啊，左右是无法拖动的。同样的这一个线段也是这样的啊，上下可以拖动，然后左右是拖动不了啊，说明说明他们左右他们中间的距离是固定好的啊， 这个 x 方向的距离是固定的，对吧？是不用约束的啊，约需要约束的是他的一个长度的尺寸啊，是需要约束的是他有一个啊，这个线的一个长度，我们可以试一下啊，我们可以用我们这个快速尺寸来标注一下。 好，我们就随便给他标注一下。好，现在我们在双击，我们发现呢？我们这个草图就已经约束好了，对吧？啊？就是我们可以通过这种方式去判断他哪个地方过度约束了，哪个地方是缺少约束的。

今天教大家画一个草图啊，呃，很多新手在入门草图的时候啊，总是画不好，总是觉得这里少一堆约束，那里少一堆约束。 实际上画草图啊是非常简单的，只是你这个技巧没有掌握住啊，现在我把这个技巧给大家啊，分享一下，只要你把这个技巧给掌握了，可以说画草图是分分钟的事情。 好，那我们现在先画一下啊，首先呢，画草图的规则是先找到定位尺寸，然后再画他的定型尺寸啊，就好了的。那现在我们就切入正题，直接画这个两个圆啊，分别是二十九和四十六， 我们首先画一个圆，二十九，确定一下，现在他是不是还是个圆，变成直径四十六。 圆心啊，先放一下，然后下边是不是还有两个圆，一个是十啊，直径十，这个直径是六， 现在继续啊十，画好一个啊六，再画一个啊，放这来。这时候我们发现这边还有两个圆，一个是十一，一个是十八啊，我们现在改成十一，确定， 然后再改成啊十八，确定好了，这三个图，我这六个圆我已经摆好了，摆好之后，现在他所插的尺寸呢，就是咱们的啊，定位尺寸，对吧？那现在我就把定位尺寸给他找到，并且加以标注。 现在我们看到啊，从上啊到下这个圆心到这个圆心的距离是四十七，他的左右圆心是九个，那么我们先把他给标上去啊， 从这到这这个位置是九，从这到这啊，这个位置是四七，对吧？继续这两个圆啊，左右三八，上下是五个啊，我们 啊先把这个图往上挪一挪吧啊，再标上下，是啊，九个啊，左右呢是三十八啊， 你看我现在把这几个位置是不是给定好了，定好之后你会发现这边是完全约束的，对吧？这就是刚刚我讲的所谓的先定位， 然后根据这个图形的形状，把这两条线啊，这个线以及这个线给他先连出来再说。好，再画一下这个图啊，相切，自动相切了啊， 也让他给相切一下，这边让他相切，这边画个线跟他也相切。这时候我们输入地点，这个线啊，到这个地方我们标一个角度是四十二度， 好吧，关闭，然后点击修剪，把这个多余的地方给它剪掉。哎，你会发现目前仍然是完全约束的，对吧？那咱们再连一条直线吧，把这个线给它去啊，连起来，好，仍然是完全约束。那么现在我们要画这一段的啊， 那这一段呢，我们也是先找定位啊，先画外形啊，先画外面的，再画里面的，先找到定位尺寸。 这个图呢，我准备从这条线开始画起啊，这条线你看它的长度是三十六上，下辈子到圆心五十六， 这个线端点左右位置是二三。为什么先画这个线呢？因为这个线的位置你不定下来，那么这条竖线，这个圆弧我们就没法去画他，所以我先画这个线啊，先画三十六上下五六左右，二三啊，先画一条线， 那三十六确定，然后我们再标注尺寸，走这到这来，他的上下位置是五十六个 左右位置，是啊，二十三个。好，你现在看一看咱们的草图，是不是还是把你约束的，对吧？啊？一样是完全的给约束，到了 现在我们把草图工具再拿出来啊，现在还是进入到 这个草图里面啊。哎，我的草图放哪去了？这在这里吗？啊？右键 先扣键退出吧，我把工具条可能搞搞搞丢了啊，右键可回滚编辑啊，我们再来一下。好，有了，现在我们开始划这条直线， 随手画。这个直线也是啊，随手画，然后再画一个圆圈，这个圆圈的直径是二十，这里再放一个，你看这边不就是二十二十吗？ 好了，我们开始标这个尺寸啊，一个是二十，一个是二十五，这两个圆分别与这条线还有这条线是相切的啊，我们现在选择这个线与这个线让他们去相切啊，选择啊，这个线 与这个线让他们俩也相切。现在开始标注尺寸，从这里到这里咱们的尺寸是二十五个，对吧？从这到这，哎，是不是标错了？哦，标错了啊，没关系，再改吧，这个是四十五， 然后关闭啊，双击一下，这个是二十，对吧？现在我们再画一段圆弧， 他那个圆弧的直径啊，是啊，三十的，你也可以画个圆啊，比如说画个圆吧啊，随便画一个圆 直径六十，因为他的半径是三十吧，对吧？好，现在我们选择这个圆弧跟这个圆弧，让他们两个去相切啊，选这个圆和这个圆，让他俩也去啊 相切，然后我们选择修剪 啊，把他多余的都给他剪掉， 对吧？好，画到这个地方来，你会发现我们现在，呃，还少一个约束，是吧？少约束，我们看一下，就这个线他并没有一个数值的符号， 给他加个数值吧，看到没有，现在就已经完全约束了，对吧？你看你掌握我这种技巧画草图的时候还要担心这个约束的存在吗？根本不需要，对不对，方法最重要啊。呃，如果你想学习更多的方法啊，可以关注我的专栏，专栏里面有更系统的。呃，讲解 好，现在我们继续画下面这一个啊，现在要画这个，呃，斜线啊，这个斜线这个角度是一百二十度，那么这个角度一定就是六十了，他的长度是 试试一，现在我们点击端点向上四一按 taber 键向下角度六十，确定， 我们再画一段直线，默认他啊想垂直就好了，然后点击修剪，对吧？这时候还是完全约束的。那我们现在再画这个圆啊，这个圆你看他的上下是二十四左右，是啊，二十一是吧？ 圆的直径是三啊，是六啊，这几个是互相垂直的关系是吧？相切并切和这个斜线垂直间距是十个。开始画吧， 画一个圆直径是啊六。那再标记一下，从这啊到这来，再看一眼多少尺寸呢啊？二十四，这边是二十四， 然后左右位置是啊，二十二十一个，确定，然后点击这个线，这默认跟他跟这个线是垂直的 啊，垂直的，然后我们再把这个多余的给他剪掉。哎，我那个草图工具条又跑哪去了？这这这老是被我干丢了吗？这 因为这个是换了一个新版的这个软件啊，可能我一时还没有 看到在哪里啊。好，再点右键可回滚编辑。好有了啊。行了，现在我把它给修剪掉，一二三剪掉它。那你看一看目前是不是还是完全约束的，对吧？然后我们 再把这个啊这个线呢给他去镜像一下，我们找一找镜像命令在哪里啊？阵列的命令啊。阵列的命令，看看在哪里。 正列曲线好，我们选择线就选择一二三，是吧？选择线性，选择方向就选他就好了， 对吧？间距啊，十个数量三个，现在反了，我们点反向，点击确定 修剪一下啊。一二，你看这样就是不是完成了，是不是画图非常之快呀，对吧？所以方法是非常重要的啊。当然朋友们，如果说你有什么样的疑问啊，在学习的时候 可以在评论区里面留言啊，到时候我会录成视频的形式发布出来供大家学习。好，今天就跟大家分享到这里。

喂喂，老喂，老师啊。哎，你好， 这个草图那个两个约束，我不知道什么地方差两个约束。 好，我跟你说一下啊，你画图画草图的时候，如果不知道哪里缺少约束，你点这个快速尺寸或者是几何约束，这两个都可以，你随便点一个，然后看图里面， 图形里面哪条线是红色的，哪条线就缺少约束，那现在这三条是不是 所以这三条你随意拖动，你看能不能拖啊？那就是这一条确 约束是不是他，可他本来是数值线，现在可以拖成这个斜线，那他就缺少一个数值的约束。点。几何约束，这里面 点数值，再点选一下这条线是不是它上面就多了一个数值的图标？ 现在草图缺少一个约束，那刚刚还有这两条，那拖动一下。哎，这个可以拖得动，你看到没有？嗯，对对对，那就是这条线他现在不是水平线， 几何约束水平点一下它关闭草图已完全约束， 对吧？对对对，你的这些尺寸已经约束好了，其实就差这两条线的水平约束跟数值约束，其他正这些都应该是没错的。你都已经约束好了， 这个刚才就是一开始的时候我说那个就是那个，中间不是那个三角形那个。呃，六十度那个位置吗？他一开始的时候他 就是跟你那个视频上面，他就是超出那个歪轴那个线了，但是后面我改那个， 后面就是改那个，好像是，好像是改哪个我也搞忘了，反正就改。改一个什么的时候他直接就弹回来，还是改那个二十吧， 他直接弹回来了，就弹回，弹回像这个形状了。呃，那现在已经好了吗？嗯，现在好了，现在好了。嗯，好，那就先这样，有问题再联系我吧。好，好，那谢谢啊。嗯，好，再见啊。
