水平仪里面的细线怎么接

很多朋友发私信说水平系统是焊不好，今天来教学一下。首先在焊点上面加上焊锡，然后抓住这个线头放到焊点上面，热点压到上面，保持两秒钟松开就可以了。 按好之后装电池试一下，你看全部都亮了啊！

有朋友问他在打开水平仪的时候，不小心把铜线都搞断了，不知道怎么给他接回去。今天给大家分享一下水平仪怎么接线的。 水平仪的线路板上的话都标的有减号、加号或者 vccgndh 一 v 一、 v 二、 h 二， h 一的话表示水平线， v 一的话是垂直一线， v 二是垂直二线，还有 h 二， h 二的话是十六线，水平仪的上水平这个是十二线，所以 h 二就不用接。 这种版上面标的是 v d d v d d 的话和加号是一个意思，表示正确的版。 这块板上面标的是 gnd， gnd 的话就是表示副区的和减号是一个意思。 不管他是加号、减号， gndvcc， 我们都给他接到下面白体上看起来现很多的这个极限柱，我们称他为总线， 挨着总线的第一颗接线柱一般是 a。 七一就是水平一线，我们接到水平一线，在下一颗 就是微一垂直一线，再下一颗微二垂直二线，我们顺着接下来就可以了。喜欢的朋友记得点赞加关注，每天教你维修水平仪！

他又是断线的啊，就是系统是全部断了啊，然后我教你一下怎么焊接，如果只是断线的话，如果断一般都会不会全部断，只有你自己拆开了过后就断掉啊，我们现在把它就全部撤掉，然后教你们怎么焊接 步啊，先把上面的汗吸给补匀了，补匀过后，然后我们看一下现在排线顺序啊，这种 udd 就是正极啊，就是由 cc 啊代替由 cc 的，我们看一下这个线接哪里啊？这个线的话 这个激光头红色的正极啊，这个机器的话表明了很准确啊。 ucc， 哎，去 vvr， 然后这边的话 hvvrv 三，有时候这个小板子上 就是没有字母打印的，我们直接看一下啊， ucc 对应的就是红线啊， 正极啊，然后 h， 一般来说 h 的话就是两根线啊，有地灯线啊，两线的话就是随便你怎么接，最多就是顺序错了。五线的话一般你找一下这个，然后一次顺序接过去，有时候第一根在这边，然后接着顺序接过去， 这个因为有个下垂点吗？他的线是不一样的啊，然后我们这台接一下，一的话系统四十七保鲜啊，这是有绝缘层的，没事搭在一起都没事啊，但是你接焊接的时候一定要把头上面啊，把漆过掉啊， 这种已经烫完了，哎，相机啊，现在看得到了吧，要完线多能量了啊。

哦吼，杨师傅搞安装，只搞烂安装。今天我又来装这个客厅灯了， 先把这个人字体给他支起来，然后再用卷尺测量一下左右居中的位置，然后用记号笔画出一个点位， 接下来就是去找到我们的这个水平仪，把水平仪的这个横线对准瓷砖的横向缝隙，然后竖线给他打在天花顶上，就是以刚才我们做点的那个标记重合，然后再用背夹区域画出我们需要打孔的位置，再用电锤打孔就行了。 我这里用的是这个集成电锤，打孔的话基本上是没有灰尘的，也是比较好用。当然打这个天花顶的话是会有可能打到钢筋的，但是打到钢筋也不要慌， 把这个电锤给他斜着啊，斜着打，这可以打进去的，然后再打入这个膨胀塞啊，膨胀塞的大小跟打孔的尺寸要合适。 接下来就是拧上这个背架螺丝，想天花顶不平的也可以在这个背架后面垫点线头线皮什么的，再把这个灯给装上去。接线的话我是直接用了这个线端子给它插上去就行了。 挂的时候先挂对面，然后再挂自己的一方，这样子就比较好挂，比较轻松。确认好全都挂到位以后，再用这个电钻或者启智机把那个周围的螺丝给它锁紧，哎，这个一定要锁紧，不然有可能会松动掉下来。 最后再开灯检查，这个客厅灯就安装完成了，总共花费十五分钟左右。大家觉得这个安装时间正不正常？是快了还是慢了？欢迎到评论区讨论啊！

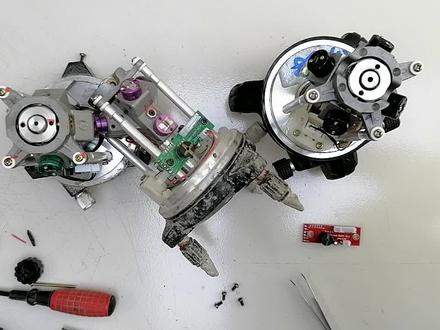

大家好，我是九仙山大樱桃，我拍的视频，昨天有粉丝问我说是这个水平仪，如果是他这个里边这个铜细铜丝， 这是细铜丝，大家看到吗？这个里边细铜丝跟头发丝一样细，如果是断了的话，咱们来来接，或者是咱们来切换，是又不知道那个这根线接在哪地方， 嗯，接在哪个上面，下面我来给大家说一说这个两线的、三线的、五线的，他们每个焊剪上有几根线，嗯， 方便大家来学习。嗯，以后自己如果是这个断了的话，这个水平仪这里边的线如果断了的话，大家可以自己应来在街上接到哪个焊点上，如果是断了的话， 我们看一下这个两线的，这是这是一个两线的水平仪，我们把它放到这地方，他这个铜丝呢？有有一个水平线，一个水平线，这是唯一 卫衣，卫衣这个上面有两根藤丝，我放放到这个 这个摄像头这边唯一，这上面有两根铜丝，大家看到了吗？ 卫衣上面有两根，这个 h 一上面也有两根，这个 上面上面带着这一个微，一个微，对上面这一个焊点也就是这一个，看到吗？ 这上面有四根，有四根铜丝，嗯，写着微欧油气那个他上面是四根铜丝，如果是看到哪根铜丝断了的话，嗯，可以对照这个， 呃，一个焊，每个焊点上他有两根铜丝，就是这个 vo u 七，这上面有四根铜丝，这是两线的， 我们来看一下这个三线的，基本上也是差不多，因为三线的他有一个水平线，两个竖线， 两个竖线的话，我们看一看，一看他这个主板上他也是有这个 vc， vcc 上面有四根铜丝， vcc 上面有四根铜丝，这四根大家可以数一下，一根、 两根、三根、四根，它上面有四根铜丝，如果是这个线如果是断了的话，我们可以看看它上面那个铜丝还有没有，如果没有的话，我们要接上一根铜丝，这个 h h 上面这个焊剪， h 上面这个焊剪 是有两根铜丝，这个 v v 一 v 一上面有两根铜丝， v 二上面有两根铜丝， 还有一。他这个主板吗？跟那个其他的主板不一样，他这个还有一个机遇，嘻嘻。 看到最下面这一个是一个鲫鱼细细，他这上面是有两根铜丝的，如果大家遇到这种主板的话，这上面是有两根铜丝的，看到吗？啊，这会清楚一些 啊。 v 二上面有两根， v 一上面有两根 h 上面有两根铜丝，这个 vcc 上面有四根铜丝，大家可以清楚的看到有四根铜丝。这是一个三线水平仪，这是三线的水平仪，这个红线， 这个红线是三根红线，比较细，这是三个激光头，分别每一个红线对 一个情况图，这还有一个红线，这个红线是看起来比较粗一些， 比其他的那个三根红线要粗一些。这根铜丝，这根那个红线应该是底下水平仪，对下面有个有一个红角，我们一打开水平仪之后，这上面有个红角，这是对应的。这这里面这个 这一个那个激光，除了一个红点，有的水平仪上面有，有的上面没有，嗯， 他的同次是这样连的，这是负的黑色的线，基本上就是负极，因为每一个激光图他是有 两根线，一个红线，一根黑线，也是两根红线来连接起来的，大家看一下这 个五线的水平仪，这个水平仪 他也是基本上是这样连接的，他无限的， 他为为什么没有这个 v 三呢？ v 三上面没有线，他是因为这个 v 二这个开关哈，他是控制了两根线，控制两根线，所以说就不用 v 三这个截图了。 h 一上面有，大家近一点啊。 h 一上面有两根线，一 h 上面有两根线， v 一上面有两根线， v 二上面有两根线，然后呢？这个 v o u 器，这上面 v o u 器上面有四根线，我我拨一下，有可能 这个摄像头不是很清楚啊，四根线，大家看清楚了吗？ h 一两根， v 一两根，然后 v 二也两根，这是 v 这个地方应该是 v vo u 七上面有四根线，如果是哪一根断了的话，哪个焊接上缺了哪一根，你可以嗯，把它再找一根铜丝 焊接上面。那么铜丝怎么找呢？就必须要用和他这个原来这个铜丝差不多细的， 差不多细的，然后呢，非常简单，我来给大家说一说用什么样的铜丝。 这是这是一个水平仪充电器，这是水平仪充电器， 看到了吗？水平仪充电器，他是先试试五伏 有点反光哈，应该是五伏，五伏一点六安一点六安。他这里边有有两根线，这个这里边的线也非常细， 这两边的线也非常细，我们可以把这个细线来包下来。这个这个大家看不清楚哈，有镊子摄像头不太好， 这个铜丝也非常好，这非常细，买水平仪他都有充电器，充电器里边这些铜丝，我们用这个，用这个 焊电烙器，用这个电烙器 给大家看一下，用这种剪烙器，用这种剪烙器就可以剪烙器把它，把这铜里边的铜丝拔出一根来，拔出一根来 把它焊上，如果哪根铜丝如果断了的话，可以直接用这用这个解，如果是确实找不到的话，可以用这个来解。好今天的视频就到这里， 希望大对大家有帮助，欢迎收藏转发评论，谢谢大家。

水平仪的垂直线不亮，大概率是什么原因呢？你看这个机器啊，这个机器目前只有前面的这个激光头亮，然后左边的这个是不亮的，你看他没有反应，大概率就是给激光头供电的油丝断掉了， 这就是激光头的油丝位置，能不能看到这些细小的线是给激光头供电的，你看这掉下来一根在这，把这个线按原路接回去就行。有的师傅们问说这个线该怎么接啊？我跟你们说， 你看这个主板上标志的都有 h 二、 v 二、 v 一， 再往这边是 h， 再往这边是 vcc， vcc 就是 他的正极。这个 v 一 和 v 二就是分别代表的两个竖线的激光头， 你看哪根线上面没有，你看哪个焊点上面没有线，他就是哪根线在哪个地方掉下来的。你看这个 v 一 接着线呢， h 也接着线呢， h 是 水平线，正极也接着呢，就是 v 二的线掉下来了，就是这根。我们把这根线焊上之后，激光头就可以重新点亮了，下面呢就让我们操作一下，看看这个激光头能否点亮。 焊这个线呢，你不能着急，得慢慢的一点点来，老手呢，焊这个线倒还行，新手尤其是新手，他焊这个线呀，不太好焊， 现在呢这个线就已经焊好了，让我们看一下他是否能亮，看到没有，这个激光头就已经被成功点亮了。 如果说你的水平仪也出现了类似的情况，可以在家适当的动手试一试，要是实在弄不了的话呢，就可以发到我这来维修各种水平仪。

你们装灯的时候，灯里面配的螺丝会丢掉吗？像这种五毫米的螺丝配上六毫米的掌塞，那是怎么都不会掉的。这种灯的底座很小，装这种灯我比较喜欢用水平仪对上瓷砖的缝，随便怎么装都是正的。 接下来开始用集成电锤打孔，有了集成电锤打孔作业再也不用弄得满身都是灰尘了。 掌塞都是买的四面膨胀的专用掌塞，四面膨胀装这种客厅大灯都是轻轻松松，当然稍微重一点的灯还是得上铁膨胀螺丝加上垫片，把四个螺丝都上好， 上螺丝的时候对准水平线，只要水平线对准了，这个灯装好就是方方正正的。 五毫米的螺丝配六毫米的掌塞会很紧，吊人都没什么问题。灯上面配了有钢丝， 放到卡槽里面就可以挂起来，这样就可以两个手接线，这样的设计也很受广大安装师傅的喜欢，不得不为设计师点个大大的赞。很多灯都是一只手扶着一只手接线，轻易点的很好解决， 重一点的真的很费体力，搞不好灯掉了一天都白干。线接好以后，一边对准卡槽，另外一边往上一推就会卡住，这个灯就安装完成了。从拆包到安装完成也就十分钟，接下来看亮灯的效果。
