小平板怎么焊接到大圆管上

不同直径的圆管怎么进行梯形焊接？看完今天的视频，一分钟就学会找到大口径的圆管。拿一张白纸，把它笔在圆管上画出轮廓， 用剪刀剪下圆形轮廓，并从中间对折。拿来记号笔，沿着折痕画出标记。拿来另一个圆管，并在一张宽度和圆管周长相同的纸片。把纸片从中间连续对折两次，并用记号笔按照折痕依次画出标记。 接着拿来刚刚裁切好的圆形纸片，对其中线后，用记号笔画出轮廓。分别把圆形纸片贴及纸片边缘，再次画出轮廓。 依次画出两个圆弧的公切弧线，并用剪刀沿着标记剪下，把它包裹在圆管上，比着轮廓画出标记。 用角磨机切掉不要的部分，最后把它们组合在一起，沿着缝隙焊接。这样就完成了。怎么样，你学会了吗？

口径相差太大的圆管来对接，遇到这活该怎么搞呢？其实这活也不难，关键你要会技巧，且看老师傅的这般操作好不好。其实这个技巧我们也说了很多次了，只要遇到圆管离开纸片可不好搞，所以说板筋展开放养这本书你可一定要收藏好， 我所分享的很多放养技巧，其实都是从书中找的，所以说掌握方法和技巧，不管多大的圆管，你都能给他处理好。 干了这么多年的铁艺加工，也没学到这么系统的钣金知识。书中介绍了各种钣金放样技巧，包括三通弯头、 u 型管管工、铆工常用技术活， 全部都有讲解，感兴趣的朋友点击视频下方链接带上一本！只有不断学习，才能不断进步，你觉得呢？

很多新手焊圆管，三通上来就对着切口直接焊，看这缝隙大的能塞手指。你就准备三根焊条，分别靠在三个管子的对接顶点，在每个管口的正中心打个小标记， 裁剪一张宽度和圆管圆周一样长的 a 四纸，将纸张沿这条宽边向这样对折，然后拿个直尺，在直尺和纸上画出中间点，上面也画一个点，将这两个点连成一条线。 再拿出刚刚的焊条，像这样打一个定位点，拿一个砂轮片，对其定位点和纸的两端，像这样沿着边缘画一条弧线。用剪刀沿着画好的弧线，把不要的部分剪下来， 将剩下的部分重新包回圆管上，用美纹纸固定住。拿记号笔沿着纸模的边缘，在钢管上完整描出切割线。 三根圆管每一根都像这样操作，上脚磨机，沿着线慢慢切，手稳一点，别切过线。 三根都切完后，直接往上一对严丝合缝，一点缝隙都没有焊完既好看又结实，新手也能一次成功。这种方管带圆弧角九十度是怎么下料的？其实完全不用两根方管， 你只需要准备一根方管，先画一个标记点，再用脚趾像这样画出一条垂直线。找一根绳子，以这条线为半径，画一条弧线，找一个切割片，在切割片上像这样做两个标记点，标记点对齐，这条线像这样滚动，将另一个点标记在方管上， 再用脚趾像这样画一条垂直线，这里边缘的两个点连起来，画一条线。将方管的另外两面翻过来，像这样分别画垂直线， 另外一面对齐，这个点画圆弧，这边缘的两个点连成一条线，画完所有线直接上角磨机，沿着画好的线精准切割。 切完之后，一根直的方管就变成了完美的圆弧形状，和最开始的样板完全严丝合缝，这就是下料成品。 这种方管和圆管你知道是怎么接的吗？准备一个方管，拿一个脚尺，在脚尺上画一个端点和中点，这一边对齐，在方管上像这样画一个点，再沿这个点，像这样在方管的每一面都画一条垂直线。 用脚尺对齐中点，在方管的每一面都沿着刚刚画的线画一条垂直线。准备一张纸，在纸上画出圆管底端的圆形轮廓，将圆形轮廓裁剪出来， 裁剪后将圆形像这样折叠两次， 再用脚趾沿着折痕画交叉线，将纸折叠成半圆，对其中间这条线像这样画一条半圆， 再将半圆切线对准这个四十五度角的点连起来，然后方管每一面都像这样操作， 这一部分做出标记并切割掉， 这就是切割过后的样子。用老虎钳和二锤将豁口依次收窄并拢， 这样切出来的圆口就和圆管大小一样，可以完美结合了。

这种口径相差太大的圆管和方管怎么焊接？用钢尺测量方管的宽度，取中间指依次在方管的侧面做好标记，用脚趾在方管的中心位置同样做好标记。 拿来圆管，找到圆管的直径，并用记号笔做好标记，把它笔在方管上依次画出圆弧或中心点，依次对角连接， 最后用角磨机切掉不要的部分，用锤子敲打，使其向内弯折，最后把它们组合在一起，沿着缝隙焊接。这样处理你觉得怎么样？

雅湾新手必须要会的五种焊接手法，第一种，平面焊接，第二种，外角焊接，第三种，内角焊接，第四种，方管焊接，第五种，圆管焊接。今天一个视频把这五种全部教会你们。平面拼接打点定位，用暗针乌针缩进去一个毫米 尺嘴盖到这个木材上面就可以了。平面焊接满焊用明针乌针出来四到五个毫米，外角点焊乌针，对准这个尖角，按开关要快点快放， 看一下效果。外角拉焊乌针尽量压低，对准焊道。 方管焊接加湿拉焊速度快，好打磨。把焊丝放在雾针前面一个毫米平稳的拉过来就 ok 了。在拉焊的过程中缓慢推丝， 方管外角拉焊，从上直接往下溜下去就可以了。 圆管满口对接，像这种数据比较好的就不用加焊丝了，直接这种点焊点过来就可以了。 内角点焊要用大电流顺势温度来融合，木针要偏向底板，离地板要保持一点距离，差不多一个毫米左右。这样点好了，现在咱们来点一个来看一下， 点满焊的时候压住第一个焊点，鱼鳞叠加压过来就可以了。

跟着豆丁学技巧，简单好学艺，上手方管我们天天焊！遇到圆管你也要会干！眼前这个三通该咋焊？老师傅，他只用一张纸片就能干，才一张宽度和圆管周长相同的纸片，从中间对折，包裹在圆管上，标记出圆管的直径， 贴起纸片边缘，并对其直径画出半圆，两边都是同样的操作。把它放在和两个半圆相切的位置，继续画出圆弧，剪掉不要的部分，把它包裹在圆管上，画出轮廓， 用角磨机切掉不要的部分，拼接好后再焊接。你看这个方法你想不想学？方管和圆管这样焊？今天的活你怕是又要白干，还是要找一张小纸片比这圆管画圆圈。用剪刀剪开后，从中间连续对折两次， 用记号笔沿着折痕画出标记，用剪刀剪下四分之一滚动圆形纸片，测量出圆弧的长度，并在方管上做好标记或标记点，垂直连接方管边缘。拿来圆形纸片，贴齐方管边缘画圆弧， 两边都是同样的操作。切掉不要的部分，包住圆管再焊接，这样才显得你更专业。 圆管焊接九十度，同样还要纸片来辅助，还是裁一张宽度和圆管周长相同的纸片，从中间对折后包裹在圆管上，标记出圆管的直径， 贴起纸片边缘，并对其直径画半圆，两边都是同样的操作。最后画出两个圆弧的公共切线，并用剪刀剪下，展开纸片包裹在圆管上，沿轮廓画出标记，用角磨机切掉多余的部分， 拼接好后再焊接。以后遇到这货，没有专业工具咱也能接！以上都是圆管的切割与焊接还没看够的朋友，我的主页里还有好些好些。

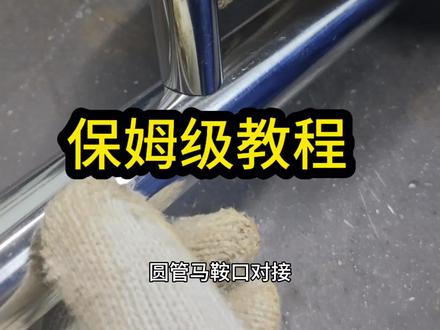

一个看似复杂的圆管对接方管，就能直接劝退不少新手焊工。今天机械瑞克就来简单教会大家这个焊接里非常经典的方管及圆管的对接技巧，也叫做马鞍口对接。 把剪好的圆形纸模板贴在方管需要对接的端面上，按照视频所示标记出需要切掉的区域。切割后的方管端面会形成一个和圆管外壁弧度完全匹配的弧形缺口，也就是我们常说的马鞍口。 接着在圆管上对照方管的宽度切出一道切缝，用来嵌入方管的底边。对接后，方管上沿马鞍口完美贴合圆管外壁，下沿则刚好嵌入圆管切缝内。强迫症看了直接爽到飞起来！ 这样的圆角对接直接焊的话很容易虚焊。量出半径后，在两根方钢管内侧标记出需要切割的区域， 将切割好的两根钢管重新对齐，沿着角平分线的位置画延长线，再次标记出需要切掉的区域。这样切完后，两侧钢管都紧紧贴合在圆片的弧面上，严丝合缝， 这时载焊可以有效分散受力，防止开裂。两根方钢管四十五度斜角对接时，直接焊的话很容易烧穿。很多新手第一次焊方管脚都会遇到这个坑。 这是因为方管属于薄壁材料，直接焊时电弧热量高度集中在一个点，很容易把管壁烧穿。 而使用鱼鳞焊则可以通过焊条左右匀速摆动，把高温电弧的热量均匀分散开来，不会长时间定点灼烧同一处管壁。 鱼鳞摆焊能拉大受热面积，降低单点温度，完美适配薄壁管材耐热差的特性，既能稳住温度不烧穿管壁，又能让铁水顺着摆动轨迹平稳流动，均匀填充对接缝隙。 最后我们看下顶级气保焊的漂亮鱼鳞纹吧，纹路宽度均匀，间距一致，是教科书籍的概念焊效果。

如果两根槽钢直接焊接的话，不仅不牢固，还容易发生硬力变形。你可以在侧面点焊固定一块槽钢，形成一个线位靠板，随后放上另一块槽钢，并在中间塞个焊条，使其预留出一条可供焊接的缝隙。这样当你在焊接时，靠板就能很好的帮你约束槽钢，使其始终保持垂直， 避免因热胀冷缩造成变形或错位。而预留的缝隙则能让焊材更好的融入连接区域，形成完整且牢固的焊缝，从而避免出现未焊透或假焊的情况。 在没有大小头变径的情况下，像这样大小不同的圆管该如何进行焊接呢？你可以先测量出两者之间存在的间隙长度，接着在较粗的圆管上标记好测量的距离，在四周多标记几处，以保证整体的一致性。 随后根据标点画出一条参考辅助线，在辅助线以上画出一条条垂直的切割线，这些切割线便是需要分割处理的部分， 完成后将这部分向管内聚拢，并用锤子轻敲塑形，直到和另一根细管相契合，就能实现易经对接。 那要是圆形钢管和方形钢管该怎样进行焊接呢？你可以像这样先初步点焊固定，接着在圆管处做好四个标点，分别对应方管的四个角，然后将四个标点分别向后做垂直延长，在延长线四厘米左右位置打好标点，随后将四个标点横向串联，作为连接部分的起始线。 在方管上也同样画出四厘米的标记线，以便确保两边的切割长度一致。然后在方管顶部区中打出标点，将标点与每个底角相连接，这样就将两条管的每个面都均匀分成了几等份，只需错开位置进行虚线标记，便能切割出相对称的牙口， 切割完成后就能达到高度契合的效果。如何将三根方管进行三维直角对接？ 先沿着方管的边缘描绘出相邻方管的角度延长线，接着在其中一根方管上划对角交叉线，用钢尺测量出交叉点的中心距离，并以此作为标准标记其他两根方管的角度定位，之后在标点处画出延长线以及平行线，这样你就成功将三维的拼接需求转化成了精准的二维画线标记。 只需对照画线区域进行切割，就可以将方管拼成既美观又稳固的无缝直角。老师傅看了都得夸你是个天才！ 那像这样的四根圆钢管该怎样进行拼接呢？要是像这样直接点焊的话，强度肯定是远远不够的。你可以将纸张裁成能刚好包住圆管，再将这张纸对折，接着用它测量并标记出圆管的半径， 然后根据圆管的半径在纸张边缘分别画两个左右对称的半圆，再用直尺将两个半圆的对角相连，线条交叉以外的区域就是需要裁剪掉的， 这样你就得到了一张十字拼接的相关线样板，贴在管子上就能轻松画出精准的切割线。两个圆弧刚好对应圆管的四分之一，只需将每条管都按照样板进行切割，无需复杂的计算公式，也能轻松完成无缝拼接。还没学会的朋友记得点赞收藏好！

很多人焊这个圆管内角的时候，总是焊不好，一焊就烂，一焊就穿，具体该怎么焊呢？今天咱们就讲一讲。在焊之前，我先教大家一个口诀，有缝加丝，没缝自溶。什么叫有缝加丝，没缝自溶呢？有缝的时候咱们要加焊丝焊， 没有缝的时候咱们自熔焊就可以了。在自熔焊的时候，第一个焊点很重要， 咱们点第一个点的时候，乌针跟这个立管要保持一点距离，一个毫米左右，跟这个底管呢要近一点，离底管差不多零点五个毫米。放好乌针，咱们先点上一个点，现在来试一下， 我们先固定四个点，前后左右固定好了以后，我们满焊的时候，乌针要压住第一个焊点，压住第一个焊点，一个点压一个点的压过来，鱼鳞叠加就可以了。现在咱们来看一个，来试一下， 来看一下焊接的效果， 看一下这边学会的兄弟，记得给点个关注，点个赞，拜拜。

啊啊。

你看日本焊工是怎么把方管焊接在圆管上的，真的是太先进了。他把方管怼在圆管上，画出方管的模型，然后再这样在方管上画出圆管的模型，然后在圆管上切掉这一块， 看了吧？把这一块不要了，然后再捋着这个画件在方管上切掉这个圆， 也就是这样切开，切开以后呢，这个圆要留在上面，你看了吧？把方的这一面不切，然后这样把它砸平了，他就是一个圆形， 这样和圆管焊接在一起，你看既堵住了这个洞，而且呢还非常漂亮，非常美观，焊接出来以后他会更加的牢固。你说这样的方法他是怎么想出来的呢？ 如果没有学过物理，没有上过大学，他是不可能做到的，他们真的是太聪明了。

平板对接铜底的长直缝焊接，瓦楞板焊接就用我们的直轨焊接小车将轨道吸附在铜体的表面，将小车的主机和轨道安装好，将我们现场的气保焊枪夹在我们枪夹架上， 将二百二十伏的两项电插在我们小车的电源开关，调节一下焊接参数和我们的摆动幅度大小，一键起弧。
